Ez itt, az elektronikával hobbiból foglakozók fórumtémája.
Lentebb összegyűjtötttem néhány elektronikával kapcsolatos, hasznos linket.
Új hozzászólás Aktív témák
-
#42951
gyenesmartin
őstag
PHM
#42949
gyenesmartin
őstag
Nálam kevés volt a 100VA-os trafó. Inkább 200 szerintem (Lefogáskor 14A-et vett fel, de a táp lecsökkent 20-ról 8-ra). De a legjobb egy lipo-s akku lenne áramkorlát nélkül. Azok lebírnak adni minden gond nélkül 50A-t is.
A vezetéknek is igen vastagnak kell lennie. 3.5-ös 2m-eres kábelen lefogáskor 6V esik, ha pc tápról akarja valaki működtetni. -
-
fgabor87
tag
Köszönöm szépen.
Diódákat lemértem D1-től D4-ig. Mind a 4-en, mind a 2 irányban 500-600-at mért. Vagy 10x megismételtem a mérést, mindig ugyan ez jött ki.
Lemértem a D5-D7-ig is:
- D5 pedig egyik irányba -280
másikba végtelen, bár ez az akksi miatt lehet, hogy áram alatt van, nem értek hozzá.
- D6 egyik irányban 500 körül, másikba 1300
- D7 egyik irányba 500 körül, másikba végtelenIlyenműszerem van, váltófeszültségnél 500 a legnagyobb. Azzal lehet mérni? Azt írja, 500V, 200mA MAX.
-
Kernel
nagyúr
Akkor az érdekes, mert keresővel sem láttam hazai oldalakon értelmes találatot, akár hűtőszekrénnyel kapcsolatban keresve, vagy önmagában. Az is elképzelhető, hogy 48 V-os üzemi hálózatokra gyártottak 50 V-os izzót is (biztonsági tartalékkal?).
Külföldi példák akadtak:
http://www.lamps-on-line.com/cheap-lighting/pygmy-50v-e14-15w.html
De mint a linkelt fotón is látható, egy 50 V-os izzószál értelemszerűen rövidebb és vastagabb kivitelű, míg a topikban, az előzményekben szereplő képeken még az izzószál is egyformának tűnik.
-
dave0825
őstag
Értem, nagyon szépen köszönöm, holnap benézek a boltba, veszek egyet, és (remélhetőleg a héten megjönnek a ledek amit rendeltem 10db-osat ebay-ről) bekötöm a héten, majd írok, hogy milyen lett, de biztosra veszem, hogy jó lesz
Itt múltkor is segítettek a problémámat megoldani Köszönöm még egyszer. -
dave0825
őstag
Rosszul fogalmaztam, de értettem hogy hogy kell
Mivel láttam, hogy a híd bemenete nincs megjelölve + v. - jellel, így gondoltam, hogy mindegy hogy hogy kötöm be, szóval mivel másik oldalra jelezve megfordul a polaritás, a led akkor is villogni fog. Értem, köszönöm szépen
Ha bemegyek egy elektronikai boltba, akkor mondanom kell hogy 12V-hoz kell, ugye? Még valamit kikötés kell? -
-
dave0825
őstag
Nekem egy kicsit részletesebben, számszerűen le tudnád írni ezt az egészet? Nem nagyon vagyok otthon ennyire a témában
Bocs :/
Szóval hány ohm-os ellenállás kell, és hogy kell graetz-hídat összerakni, illetve használni, bekötni? Ez egyébként mire lesz jó? Arra hogy akár fordítva is be lehessen kötni a ledet? -
#41698
csabyka666
veterán
PHM
#41696
-
#41695
csabyka666
veterán
PHM
#41694
-
fraba
aktív tag
Jó, persze, az már egy másik kategória. De nem hifi cucc kell nekem a telefonomhoz. Nyilván nem veszek egy (legalább) 2-3-4 000 Ft-os csatlakozót (vagy Isten tudja, mennyibe kerül), amikor az egész fülhallgatóm (awei es900i) kb 2 k volt ebayről... Többe kerülne a leves, mint a hús.
(#41282) Kommy
Tudnál adni linket? Ha már úgy is ott van(volt) előtted.
-
#41102
csabyka666
veterán
PHM
#41090
-
#41089
csabyka666
veterán
PHM
#41087
Nem tudom, pontosan milyenre gondolsz, de ez olyan fajta, hogy nincs rajta lábszelep, sima egyszerű lapátkerekes, mindig ugyanúgy forog. Ha befogom a tömlő végét, akkor alig érezhetően növekszik csak benne a nyomás, a többletet alul elereszti.
Ennek ellenére mégsem szívesen alkalmaznám ezt a megoldást, mert szerintem feleslegesen erőlködne a motor, így is le kell küzdenie 5 métert, kb olyan mély a kút. -
fraba
aktív tag
Ebayről vettem őket amúgy.
A táp, a kontroller, és a LED szalag. Ha te ezeket így ismered, akkor jó lehet kiindulási alapnak, de ahogy elnéztem, itthon is, és minden bokorban 1:1-ben ezeket árulják. Csak míg itthon (kis túlzással persze
)százeze', addig ebayen kici óccó öccá. De ez már megint részletkérdés. Na meg nem is ebbe a totyikba tartozik... -
fraba
aktív tag
és szabifotos
A gyári adat valóban 14,4 W/m-es (12V/1,2 A) az 5050-es, 60 LED/m-es szalagnál. A valóságban csak 6 W/m (12V/~0,5A). Ennyit vesz fel a tápból a kontroller. Én magam mértem meg itthon. Ha a DMM hazudott, akkor én is neked...
A mérést természetesen fehér fénynél (amikor mind a 3 LED be van kapcsolva RGB) maximális fényerőn tettem meg.Ugyanakkor valóban előfordulhat az, amit mondasz, hogy a sor végén már kisebb tápfesz lehet, erre nem is gondoltam, pedig nekem is van itthon beépítve vagy 15 m belőle...
-
#40900
vodkaboy22
addikt
PHM
#40899
-
#40497
csabyka666
veterán
PHM
#40495
Na, alakul a dolog. Én még ott tartok, hogy egy 12V 500mA-es adapter is elég, hogy épp csak egy kevés árammal töltődjön.
Mi a dolog lényege nagyvonalakban? Arra lennék kíváncsi, hogy ilyenkor az akksi belső ellenállása változni fog a töltődéssel, vagy hogy alakulnak a paraméterek?
-
atesss
addikt
Végül most raktam csak össze ezt az 555-ös monstabil áramkört, egyelőre dugdosós próbapanelen.
Így tökéletesen működik.
Bár csak egyetlen reed cső lett rákötve a saját kábelével, tehát a hosszú kábel hatásának tesztelése még hátravan.
Egy NE555P-t raktam be: [link]
A relét (KY5WK [link] ) közvetlenül kapcsolom vele.
Amit észrevettem: 5V-os tápról (egy PC táp) hajtva a relé már csak 3,5V-ot kap meg a kimeneten.
(5V 30mA-es a relé tekercse, vagyis nem egy nagy fogyasztásúnak mondható.)
Terheletlenül 4,5V körül van a kimenet.
Tudom hogy a jó megoldás egy kapcsolótranzisztor berakása lenne, de van egyéb ötletetek hogy ne kelljen ?
Pl. valami nagy árammal terhelhető 555-ös változat.
Bár adatlap szerint ez is tud 200mA-t, csak hát nem mindegy mekkora feszesés mellett.Jelenleg kapcsol a relé, de félek tőle, hogy ha a tápfesz kicsit is leesik, már épp nem fog. Vagyis nem megbízható így.
Plusz majd egy inverz védődiódát is lehet jó lenne berakni a reléhez. -
#40329
BTminishop
aktív tag
PHM
#40327
BTminishop
aktív tag
Kösz! Húú hát nem nagyon vágom mi hogy
de majd belejövök akkor mindjárt lerajzolom a kapcsolást és felrakom,hogy jól csináltam-e.Akkor úgy csinálom,hogy a ledeket párhuzamosan kötöm és azokkal sorosan pedig ellenállásokat.Valahogy igy néz ki? -
artiny
őstag
azt amit irtál mar nem nagyon értem hogy mit kéne vele csinálni
hogy tudom azt leellenorizni....Szerinted a TDA1558Q ez az erosito, ezzel lessz a baj hogy elmegy a hang az egyik felén? idíáig ment,az nem jelenti azt hogy akkor idáig azzal a forrasztással ami láthato a kepen hogy azzal nem volt baj csak csunyan nez ki?
Van forrasztom,azzal kene ujra forrasztani az azt az erosito csippet? vagy hogy kell ellenorizni a kibe meneteket?
koszonom a segitseged!
-
artiny
őstag
megneztem a muanyag reszt ahol van a rugo,csipteto de nem lattam repedest, es a kis kivezetes belole sincs megszakadva.
csinaltam par kepet hatha Te látsz belole valmit, elegge ugy nez ki hogy szet van cincalva de ez igy ment mar féléve akitol kaptam.
http://i.imgur.com/3S0WX1O.jpg
http://i.imgur.com/eN3lkNs.jpg
http://i.imgur.com/2moi2iI.jpg
http://i.imgur.com/6n4HXBv.jpg
Melegitettem hajszaritoval kozelrol 5percig ,de nem javult tole (ott ahol van a muanyag es a sok csunya forrasztás a muanyag -nal)
-
artiny
őstag
Ez ilyen csiptetos,...
feltoltom ujbol a kepekethttp://i.imgur.com/QL5Tyla.jpg
http://i.imgur.com/Q1ykCng.jpg
http://i.imgur.com/7N28T3X.jpg -
#39928
BTminishop
aktív tag
PHM
#39927
BTminishop
aktív tag
Na tehát ez a haverom fülese.A jack bemenet valamiért nemjó,kontakt hiba.Elhozta hozzám,hogy cinezzük meg.A "drót"okat oda cineztük a bemenethez.Megpróbáltuk,telefon kidobta,hogy füles csatlakozva ebből feltételeztem,hogy a cinezés sikerült.Csak úgy mondom,hogy sose csináltunk ilyet csak kisérletezünk.Lehet hülyeség volt de mostmár mindegy.Fényképet sajnos nem tudok mutatni.
-
Kernel
nagyúr
Csereszabatos, az nem is kétséges, csak az egyik adatlapon következesen meghatározták a bemenetet és a kimenetet, illetve nem említették a "bidirectional" szót, emiatt gyanítottam valami "titkot".
De később láttam egy másik helyen, hogy ez is felcserélhető. Máshol meg azt írja egy fórumozó, hogy a 4066 és 14066 csak a gyártócégben különbözik, amúgy ugyanaz.
-
darvinya
titán
Köszi én is erre jutottam.
Más:

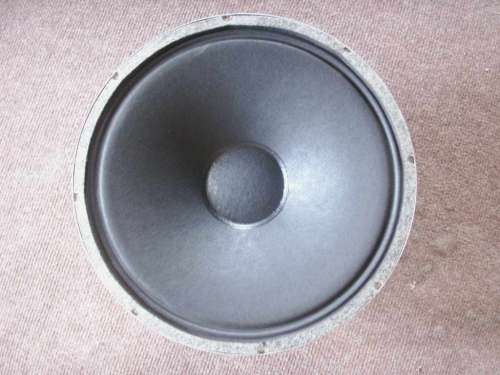

Lenne ez Giant hangszóró
Mennyire befolyásolja hangtartományát és teljesítményét, hogy a membrán tartó redőből ilyen kevés van?
Mert ahogy nézem és összehasonlítottam más hangszórókkal.
Ez mély-közép(120-6500Hz) sugárzónak lenne csak jó, és 30cm-hez képes max. 20cm-es hangszóró teljesítményt tud leadni tisztán. -
moha21
veterán
-
mezis
félisten
"a trafót amúgy is hasznos kissé túlméretezni"
Pláne a mai gyártásúakkal igaz ez. Hőbiztosítékot szerelnek közvetlenül a tekercshez és ha az kiold, igen kínos a cseréje.
(Már ha saját magának készíti a cuccot az ember. De ha a piacot szeretné elárasztani mindig újabb és újabb készülékekkel, akkor már egészen más a helyzet....
![;]](//cdn.rios.hu/dl/s/v1.gif)
) -
PH-User
addikt
Nekem ezeket ajánlották digitális fényképezőbe, mert az AA-kat abban használom, a AAA-kat pedig a kis lámpámban. Még nem is volt gond az üzemidővel. Ja! Ingyen voltak.
A 2. és a 3. pont érdekelne, részleteznéd, skiccelnél esetleg?
Az utolsó pont nem játszik, nem szeretnék "energiát [money]" belefektetni.
-
atesss
addikt
Itt van az az oldal, ahol szerintem a legjobban elmagyarázzák a működését:
[link]
Aztán egy hobbielektronikás cikk: [link] (kicsit máshogy van itt, vagy legalábbis nincs ilyen részletesen kidolgozva hogy nyomógombra hogyan működik). És egy kalkulátor: [link]
Egy cikk, ahol 555 hibás használataira (elkövethető hibákra) hívják fel a figyelmet: [link].
Itt [link] pedig egy elég érdekes dolgot írnak:
The output of the timer is normally low,
if the button is pressed, then the output goes high for t1 seconds.If the button is pressed for longer than t1,
then the output will remain high untill the button is released.
Lehet akkor emiatt kell a kondis megoldás ?Itt pedig 50db 555-ös kapcsolás van felsorolva: [link]
Vannak köztük nagyon meglepőek is. Legalábbis hogy ennyi mindenre képes lehet egy 555. -
atesss
addikt
Nem mondom hogy a legegyszerűbb...
De végül is belefér, mivel már úgyis meg akartam barátkozni az 555-el.Néztem 555 monostabil kapcsolást.
A trigger (2-es) lábra adott alacsony impulzus ad a kimeneten egy - az időzítő tagok által megadott hosszúságú - magas impulzust.
Vagyis a trigger láb alapból a tápfeszre van felhúzva egy ellenálláson keresztül.
A kapcsolót (jelen esetben a reed csöveket) pedig a trigger láb és a GND közé teszem. Ezek meghúzva a földre húzzák a trigger lábat, és létrehozzák az impulzust.
Találtam egy jobb rajzot külföldi oldalon, de másik gépen néztem és most nem találom hirtelen google-el, majd este belinkelem.De a 220nF kondi minek ?
Az 555 tápfesze (PC 5V) folyamatosan jelen lesz.Illetve ez a kapcsolás zavarvédelem szempontjából mennyire jó ?
Gondolok itt arra, hogy a kapcsolás gyorsasága miatt létre tud-e jönni olyan impulzus a reed csövek vezetékén, ami triggerelést vált ki ?
Kb. 10m 2x0,33 hangszóróvezeték + a reed csövek saját vezetékei sorban (kb. 1,5m mindegyik), és egy csomó másik vezeték mellett egy csatornában halad (UTP-n kamera jel + hang, U/FTP RS485 busz + táp + kishangszórót meghajtó erősített hang két irányba, kamera táp 12V DC, és ami a legproblémásabb lehet: egy 12V DC-ről működő csengő).És valami olyan kapcsolás, hogy egy jó nagy kondi töltődése adja a "késleltetést" ?
A gondolatötlet amúgy egy korábban itt linkelt kapcsolás adta: [link]
Csak itt pont hogy bontani kellene a relével, szóval már közel sem ennyire egyszerű a helyzet.
másikba végtelen, bár ez az akksi miatt lehet, hogy áram alatt van, nem értek hozzá.
Még csak kapcsolóként sem működik. Az A-t és a +-t felcserélve pedig elszakadt a biztosíték
Ja és a NYÁK rajzolásban is majd kellene egy kis segitség mert elég kezdő vagyok!
![;]](http://cdn.rios.hu/dl/s/v1.gif)
)
