szaszlaci
addikt
válasz
PH-User
#8498
üzenetére
Ha a kivezetés a hangfal belső légterével összeköttetésben van, akkor be kel tömni.

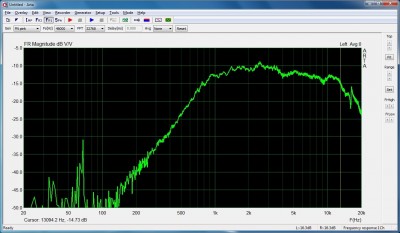

Valamit rosszul csinálsz a méréssel, nekem alaplapi hangkártya van egy tenyérnyi integrált PC-ben-ben, és szép egyenes. A tied csak jobb lehet.
Amit a jack dugók közé raktál ellenállást, az 5-15 ohm közötti? -
PH-User
addikt
válasz
szaszlaci
#8497
üzenetére
Elvégzem akkor még egyszer. Csak annyi a gond, hogy a csavarok menetei lassan ki fognak menni a ládából. Remélem még ezt az akciót kibírják. Alul van a dobozokon egy nyílás, de nem reflexnyílás, mert nem a dobozból vezet ki, csak úgy ott van.
Biztos van oka, ez számít valamit a mérésnél?
Hangerők igen, azt hiszem 100%-on vannak, de még ránézek még egyszer arra is.shalafi66 - Átlagolás? Több mérés, s azokat átlagolni?
-
szaszlaci
addikt
válasz
PH-User
#8495
üzenetére
Na akkor már csak egy kicsit kellene kalibrálni, hogy az tényleg 39 ohmot mutasson.
A hsz mérésnek simának kellene lennie, mint a mutatott képen.
Measurement menüpontban beállítottad ahogy a képen van?
Kimenet - és bemenet szintje 100 %-on van? Windows hangerőszabályzó.Nem, a kiemelés itt még nem látszik, azt majd később.
A doboz szerintem elfogadható lesz a méréshez. -
-
szaszlaci
addikt
Lehet, hogy a nagyobbik szétszedné azt a hsz-t, ha nem vigyázol. Persze szubnál erre nehéz figyelni, főleg ha filmezel is.
A kettő között lenne jó valamit találni (nekem nem sikerült), lehetőleg árban is az olcsóbbikhoz közelítsen.
Tehetsz sima sztereót is rá, az egyik csatornát használva, úgy olcsóbban jössz ki valószínűleg.
Persze akkor szűrni kell, hogy csak mélyet kapjon.PH-User: ha meglesznek a méréseid, grafikonon lehet szemléltetni. Esélyes, hogy kiemel 50-60 Hz körül, elnyomva a többi hangot. Hirtelen úgy hallod, milyen jól meg lágyan szól, de ez nem igaz, ezt kerülni kell.
-
szaszlaci
addikt
Sajnos túl olcsó nem lesz az ilyen. Leírhatnád, pontosan milyen az a hangszóró.
Ha még megvan neki, nem rossz darab, 120 watt kijön belőle 4 ohmon, megmértem.
Van SAL-ból is, az nem éri meg az árát, gyengébb sokkal.Ha valami olcsó kell. Valszeg valami mikroszkopikus TDA IC van benne, de csak 5 rugó.
-
PH-User
addikt
válasz
szaszlaci
#8481
üzenetére
Köszönöm magam és a többiek nevében is.
A 20cm átmérőjű hangszórómhoz szerintem ideális lesz a 12,5l doboz, ha 16-os hangszóróknak 10l az ajánlott a méréshez.Egyébként most két ilyen két utas hangfalban vannak benne, hát eszméletlen szép mélyet nyomnak. El sem hittem, míg meg nem hallgattam. A magasak ki vannak kötve, a két mély sorban van az 5.1 erősítőm sub végfokára kötve.
-
szaszlaci
addikt
T-S paraméterek meghatározása Limp programmal.
Ami kell:
-Arta programcsomag, Limp része
-mellékelt képen lévő kábelt elkészíteni*
-pontosan ismert értékű ellenállás a hitelesítéshez
-sztereó bemenetű hangkártya
-10 liter körüli mérődoboz, tudni kell a pontos térfogatot
-ellenállás mérésére alkalmas eszköz*Kábel:
1. Program indít, vonal bemenet és kimenet szintje maximumra állít
2. Pink noise választ a legördülő listában (később lehet szinusz is, de azzal Win7 alatt fagy)
3. Piros háromszög megnyom (Start rec)
4. Ismert értékű ellenállás a hangszóró helyére köt, ezzel kalibrálni. Ha nem annyit mutat:
Setup ->Measurement ->Reference resistor
Annyinak kell választani, hogy az ismert ellenállás értékét mutassa.
A végén így kell kinéznie egy 10 ohmos ellenállás esetén:
5. A többi beállítás így nézzen ki:
6. Akkor a mérés: a hangszóró helyére szabadon lévő hangszórót kötünk, majd Start rec. Ha szép lesz, Stop rec.
7. Kattint: Overlay ->Set as overlay (Sárga lesz.)
8. Beszerel a dobozba a hsz, majd ismét Start rec, majd Stop.

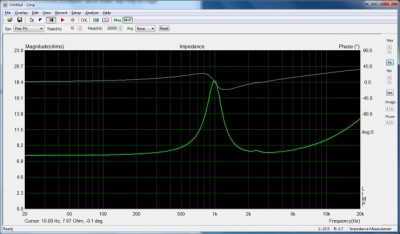

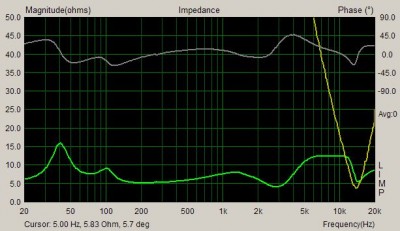

Ekkor valami ilyesmit kell látnunk (ez nem hiteles, mert két hsz-t használtam, de most mindegy):

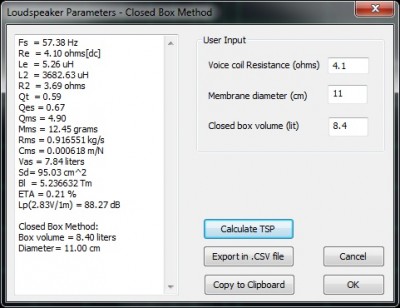

9. Katt: Analyze ->LSP parameters closed box
10. Meg kell adnunk az adatokat.
Voice coli resistance: multiméterrel mért ellenállás ohmban
Membrane diameter: membrán átmérő, és a membránszél kb 1/3-a, centiméterben
Closed box volume: doboz térfogat, literben11. Calculate TSP! Meg is vannak a (remélhetőleg használható) T-S paraméterek!
-
#8478
Tothgera30
Ármester
szaszlaci
#8477
-
#8477
szaszlaci
addikt
Tothgera30
#8475
szaszlaci
addikt
válasz
Tothgera30
#8475
üzenetére
Az a baj, hogy úgy nem fogsz beleférni a keretbe.
Esetleg használtan kellene nézni valamit. Mondjuk egy Videoton, Technics, ami esetleg elfogadható annyiért, hogy még erősítőre is maradjon.PH-User: üres, 10 liter körüli lenne jó. Alakja az mindegy, csak jól zárjon!
-
#8475
Tothgera30
Ármester
szaszlaci
#8472
-
#8472
szaszlaci
addikt
Tothgera30
#8471
szaszlaci
addikt
válasz
Tothgera30
#8471
üzenetére

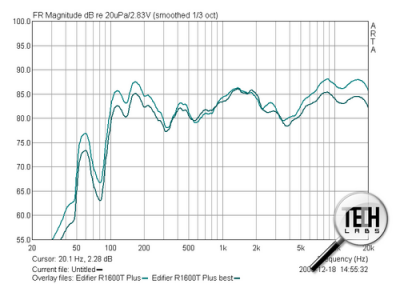

Az Edifier átvitel alapján nehezen nevezhető hangsugárzónak, nézd meg!
Tudom ajánlani sokadszorra a nagyon olcsó kategóriában egy általam is épített Sony dobozt, a blogomban találsz róla leírást. Annak ilyen az átvitele:
A párnak a hsz költsége 3 ezres, a váltó még egyszer ennyi. Kis doboz, ha van anyagod, azzal nem kell számolni. Plusz erősítő, résen kell lenni, hogy benne legyél a keretben, de talán sikerül.
Cserébe kapsz egy normális, hallgatható dobozt, médiamárktban sokat kellene érte fizetni.SAL-t / MNC-t ne !!
-
#8471
Tothgera30
Ármester
szaszlaci
#8465
válasz
szaszlaci
#8465
üzenetére
Igazából egy Edifier R1600T Plus-ra fájna a fogam, de ez alsó hangon 22K. Nekem úgy lenne jó hogy az egyik aktív lenne, mármint abban lenne az erősítő is, hogy ne foglaljon plusz helyet, ha ez így egyáltalán megoldható? Esetleg a rászánt keret kitolódhat 15k-ra, de abban benne kellene lennie mindennek, a hangdobozoktól az utolsó kábelig.
ui.: SAL 10 Active hangafalak milyenek? Elvileg ezek aktívak, tehát nem kellene hozzá erősítő, de nem tudom mennyire jók...
-
-
PH-User
addikt
Sziasztok!
Van 2db ilyen hangszóróm:
Amit tudok róla:
Külső átmérő: 206mm
Furatok közötti távolság: 195mm
Furatok közötti átmérő: 184mm
Beépítési mélység: 92mm
Névleges teljesítmény: 100W
Csúcs teljesítmény: 200W
Frekvencia: 30-4500Hz
Hatékonyság: 92dB/W/m
Impedancia: 4Ω
Xmax: 20mm
Fs: 29Hz
QTS: 0,33
Vas: 38LEzek mély hangszórók, szeretnék nekik egy ládát építeni.
Egy ládába a két hangszórót. Bandpass vagy reflex kialakítású legyen illetve ha valaki meg tudná tervezni, azt megköszönném.Luxman L2 mappámban van róla 2 kép.
Mennyire jó hangszórók ezek?
Most benne vannak két BIC hangfalban, elég szépen nyomják a mély hangokat. -
#8465
szaszlaci
addikt
Tothgera30
#8464
szaszlaci
addikt
válasz
Tothgera30
#8464
üzenetére
Ez az a kategória, ahol drágább lesz, ha magad készíted.
Annak nem az elektronikája a fő gyengéje, hanem minden más. Szóval azt nem nehéz túlszárnyalni, mondjuk 10 k-ból. De ez a passzív hangsugárzó része.
Az elektronika rész az sosem olcsó, függetlenül a ráfordított munkától. Inkább rá kéne szánni kétszer ennyit. 10-et erősítőre, használtan lősz egyet Vaterán, a másik tízesből meg lehet a hangdobozt összehozni. -
#8464
Tothgera30
Ármester
Épít valaki aktív hangfalakat? Nagyon laikus vagyok a témában, de Genius 3000A szerű hangfal kellene, csak kissé jobb elektronikával megspékelve, se teljesítményben bőven elég lenne egy arra hajazó dolog. Rá szánt összeg maximum 10k lenne mindennel együtt, így esetleg kaphatnék valamiféle kiindulópontot?
-
#8463
shalafi66
veterán
Bile Demon
#8462
shalafi66
veterán
válasz
Bile Demon
#8462
üzenetére
Persze.
-
#8461
shalafi66
veterán
Bile Demon
#8460
shalafi66
veterán
válasz
Bile Demon
#8460
üzenetére
Na ez a működőképes. Persze fluiddal másképp kellene kinéznie.
-
#8460
Bile Demon
őstag
Bile Demon
#8458
Bile Demon
őstag
válasz
Bile Demon
#8458
üzenetére
Megforrasztottam:
Meghajtottam nagy jellel, nem mondnám rosszabbnak, mint a gyári társa, annak hallható torzítása van rezonancia freki alatt, de ez csak szimplán elhalkul, persze még ezernyi más bajuk lehet a torzításon kívül.
-
#8459
shalafi66
veterán
Bile Demon
#8458
shalafi66
veterán
válasz
Bile Demon
#8458
üzenetére
A működőképes azért erős túlzás rá.
-
#8458
Bile Demon
őstag
Bile Demon
őstag

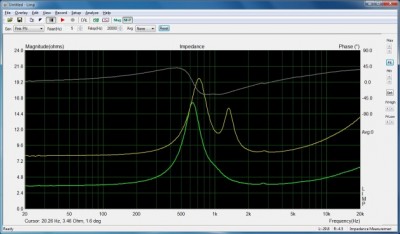

A zöld egy DX25. A sárga egy működőképesen maradt DTF12 10 év használat után.

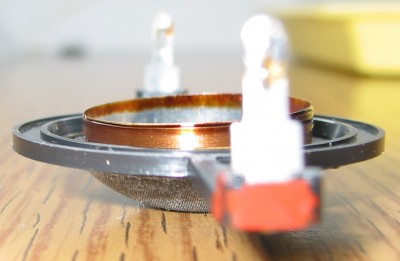

A másik DTF12 meghibásodott, szétszedtem és egyszerűen a lengőcséve és a sodrott vezeték csatlakozásánál elengedte a forrasztás. Első ránézésre az látszik, hogy az összes ferrofluid a gravitációnak engedelmeskedett és a légrés alsó felében tartózkodik a felső fele teljesen száraz, de jobban megnézve: olyan ferdén van rögzítve a lengőcséve a dómhoz, hogy alul 2mm-el mélyebbre nyúlik a légrésbe és azért tűnik úgy hogy ott több az anyag.
-
szaszlaci
addikt
Kis SAL következzék.
Volt itthon 3 darab DTF12 /MS. 3-4 évesek lehetnek, használva is voltak. Mérjük meg! Imp. menetet nem is mellékelem, természetesen eltér. Lássuk a frekit, az fontosabb!
(Elvileg 8 Ohm mind, a vastag valójában 4.)
Na hát ez így nem lesz jó, SAL-tól sem megengedhető. Szétszerelés, hátha látni valamit.
Aha, a ferrofluid csomós, darabos volt, el kellett távolítani.
Aztán feltűnt, hogy a cséve annyira nem központos, hogy az egyiknél a membránt úgy 2 mm-re kitolja.. Nem lehetett úgy összerakni, hogy jó legyen!Reszelni kellett hát, úgy már használható lett.
A ferrofluid feltételezem, jól jönne, hogy lefogja a rezonanciát. Úgy talán 2 k-tól használható lenne.
Zöld a ff nélküli.
-
#8451
shalafi66
veterán
Bile Demon
#8449
shalafi66
veterán
válasz
Bile Demon
#8449
üzenetére
Mint a másiknak kb.
Hogy jön ide a toronyőr?
-
#8450
szaszlaci
addikt
Bile Demon
#8449
szaszlaci
addikt
válasz
Bile Demon
#8449
üzenetére
Gondolom Quasimodo jellegűek
![;]](//cdn.rios.hu/dl/s/v1.gif)
(Nem saját szöveg.) -
#8448
shalafi66
veterán
Bile Demon
#8447
shalafi66
veterán
válasz
Bile Demon
#8447
üzenetére
Aha, ismerem. Cseberből vederbe. Középtartományban ez is elég gáz.
-
#8447
Bile Demon
őstag
Bile Demon
őstag
Ezekkel a hangszórókkal másnak van tapasztalata?
JVC 13cm piros/fekete papír membránnal.
képek
további képekKicsit csúnyák ezzel a piros impregnálással, de azért kaptak egy esélyt.

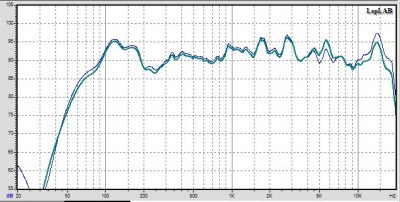

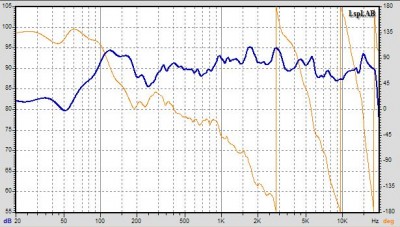

Megmértem egy párat.:

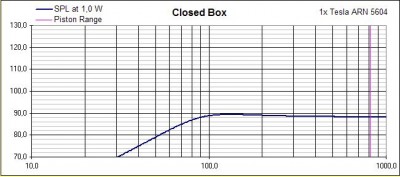

Kb. 1%-ra egyformák.Ezek alapján jól passzol a 8,4l zárt dobozba az SBX1320 helyére. Ki is próbáltam.

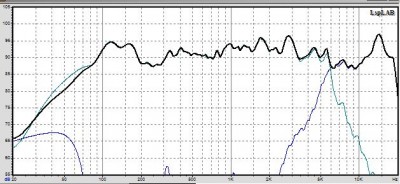

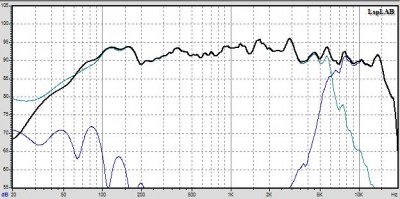

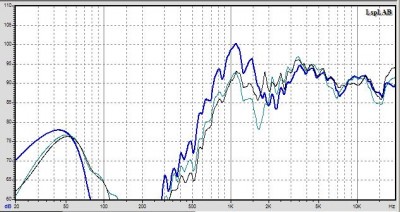

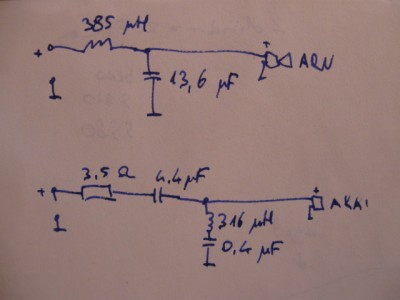

Építettem hozzá hangváltót is. fx=2.7kHz, 6dB/oktáv. JVC Zobellal 5,5Ohmra kompenzálva és egy soros 315uH tekercs. A DX25 pedig 6dB csillapítás és 6 ohmra illesztés után soros 10uF-al.A várakozásoknak megflelően:
Érzékenyebb lett sokkal, valahol 88dB körül lehet.
A mélyben megszűnt a 80Hz körüli kiemelés (SBX-el a Qtc 1.2 körül volt).Amiben még bizonytalan vagyok, hogy a 2.7kHz keresztezési frekvencia mennyire előnyös, egy felől jó hagyni, hogy minél többet dolgozzon a DX25, szélesebb szögben szórja 2-3kHz körül hangot mint a JVC, más felől, valahol ott a legérzékenyebb a hallásunk és az esetleges anomáliák jobban kijönnek.
-
-
szaszlaci
addikt

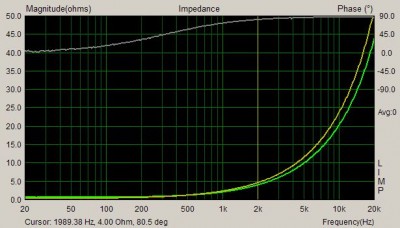

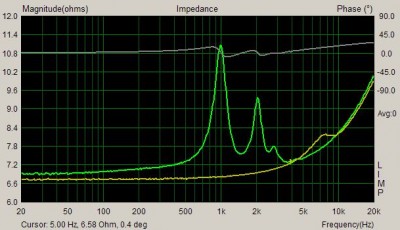

Légmagos vagy ferritmagos? Ez itt a kérdés!
A ferrit pár tized ohmmal alacsonyabb DC ellenállású, cserébe 3-4 kHz fölött nem feltétlen viselkedik jól. (állítólag)
sárga vonal: ferrit, 371 uH, 0,6 mm-es huzal, DC: 0,4 ohm
zöld vonal: légmagos, 316 uH, 0,6 mm-es huzal, DC:0,6 ohmMit gondoltok? Szerintem 1 mH alatt mindenképp légmagos, az áruk is hasonló.
-
tzsolesz
nagyúr

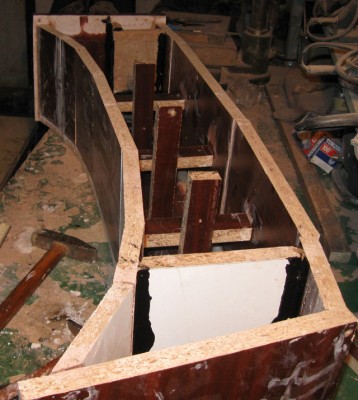

Itt is megosztom ezen képsorokat. Sajnos nem az enyémek.
Jó étvágyat az ebédhez, akarom mondani kívánom hogy maradjon még hozzá nyálatok.
Ezek is szépek. Egyem is meg....
-
-
donzoli
aktív tag
kedves emberek!
a kérdésem a következő lenne:
vettem egy ilyet
, vagyis eztazt vettem észre, hogy semmi csillapítóanyag nincs a láda falán belül..
szükséges vagy ajánlott kibélelni a láda falát belülről valamivel, javul ettől valamit a hangképe?
ha igen mivel és hogyan? -
#8407
ZSOLO76
csendes tag
Bile Demon
#8401
ZSOLO76
csendes tag
válasz
Bile Demon
#8401
üzenetére
valami ilyesmi egyszerű megoldásra gondoltam
Sajnos nem igazán tudok paramétereket,egy ilyen panel lesz benne:
http://www.vatera.hu/100_140_wattos_ic_s_vegfok_1db_opa541_essel_1440010212.html -
Daneeka
senior tag
válasz
szaszlaci
#8405
üzenetére

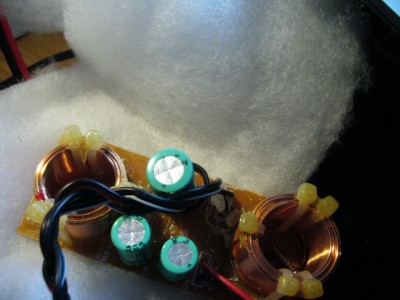

A bal oldalit amiben semmi nincs csak a váltó meg a speaker átkábeleztem, kivágtam az RCA konnektort a végéből, egyből a váltóba megy a jel a jobb oldali dobozból, (abban van az erősítő) a házon belűl meg van egy csomó a kábelen, hogy ne szakadjon ki a nyákból, meg visszatettem a gyári összevisszaságnál értelmesebb módon a vattát.
Nem igen érzékelek semmi változást de legalább nem lett rosszabb meg sokkal kevésbé rezeg. Ami azért érdekes mert a másikat csak szétszedtem és összeraktam mert valahogy bele van ragasztva az erősítő nyákja vagy nem tudom, máshol is olvastam tesztben, hogy nem tudták volna megnézni mi van belül rombolás nélkül.
Mondjuk a váltókhoz mindkettőben hozzáférni de azokhoz nem értek, hogy milyen fejlesztési lehetőségek vannak azon kívül, hogy elkóból film ahol lehet. Meg gondolom nem is érdemes vele erölködni.
-
szaszlaci
addikt
válasz
Daneeka
#8404
üzenetére
Az a vatta vatelin.
Műanyag dobozokkal sajnos nem túl sokat lehet kezdeni, rezonálnak elég rendesen.
A kondikat érdemes lehet fóliára cserélni.Más: ismeri valaki ezeket a kondenzátorokat hangilag? Mondjuk a Remixekhez viszonyítva.
-Siemens MKP
-Arco MKP

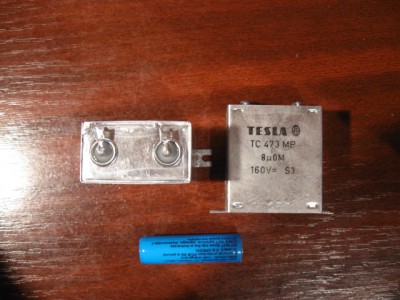

-Tesla TC473 (képen ceruzaelemmel)
-
-
szaszlaci
addikt
válasz
Daneeka
#8402
üzenetére
Szia.
Rezonál? Merevíteni kell, réseket betömni.
Megtömni nem szabad a hangszóró pontos ismerete nélkül, ronthatsz rajta. Szivaccsal meg pláne nem.Ki lehet próbálni fóliával, de nem 100 %, hogy jó lesz az eredmény (bár valószínű).
Nem túlzás a 100 Volt, (én 250 Voltosokat használok). -
Daneeka
senior tag
Van egy Klipsch szóróm amit most upgradelgetnék kicsit. (van már pár éves elektronikai tapasztalatom) Elsőre átkábelezném az egészet, illetve valamit kéne vele tennem rezgés ügyben. Mivel lehet kitömni? Rogyásig nyomjam szivaccsal? Vagy valmai textillel?150hz-50hz-es szinuszokat ráengedve eléggé rezeg a doboz és nem a torzulás miatti felharmonikusokat hallom hanem a dobozból valamit.
Illetve ez 2x15 wattosnak van hirdetve, a tápfesze +- 18Voltos, monhatni 40V körül lehet.
A hangváltóban brutálszar 100V-s elkókat találtam, hány voltosra cserélhetem le őket? A 100V-t túlzásnak érzem. -
#8401
Bile Demon
őstag
ZSOLO76
#8400
Bile Demon
őstag
válasz
ZSOLO76
#8400
üzenetére
Szerintem kezdetnek egy RC aluláteresztő tag megtenné. Milyen elemei vannak még a rendszernek amibe ezt beillesztenéd? Lehet tudni valamit a szub-erősítő bemenő ellenállásáról?
Az erősítő bemenetével párhuzamosan kell kötni egy 1uF kondit, és az erősítő bemenet és kondi közös pontjával sorba egy ellánállást aminek a másik kivezetése lesz mostantól a bemenet.
1600ohmos ellenállással lesz a töréspont 100Hz-en.
2000ohmmal lesz 80Hz-en.
Úgy is csinálhatod, hogy egy 1k fix ellenállással sorba van kötve egy 2k-s potméter, így 160Hz-től 53Hz-ig állíthatod a töréspontot.
Biztos van oka, ez számít valamit a mérésnél?
Az a baj, hogy mást sem tudnak, csak mélyet. Azt sem valódit, csak csalósat-kiemelőset.
![;]](http://cdn.rios.hu/dl/s/v1.gif)
(Nem saját szöveg.)
Új hozzászólás Aktív témák
Hirdetés
- Redmi Buds 6 - ajándék fülesnek hallgasd a dalát
- Spórolós topik
- Autós topik látogatók beszélgetős, offolós topikja
- BestBuy topik
- Fotók, videók mobillal
- Rövid előzetest kapott a Mandragora: Whispers of the Witch Tree
- Nem tudja garantálni a TSMC a tiltólistás cégek kizárását
- Minden téren tudott fejlődni a Motorola Razr 60 Ultra
- Kínai és egyéb olcsó órák topikja
- GoodSpeed: POCO X6 PRO 5G 12/512 GB vs Samsung Galaxy S24 FE 8/256GB
- További aktív témák...
- Macbook air m4, 1 hetes új, 3év garancia
- JÁTÉKOS Dell 15 NVIDIA 2gb Intel core i5-7200 8gb ddr4 256gb ssd win11 Magyar bill VILÁ
- Playstation 4 Pro 1TB CUH-7116B - Kontroller - 7 Játék - Frissen karbantartva - HÁZHOZ IS!
- GAMING LEGION 17col 144HZ RTX 2070 8gb i7-8750H 16gb ram 500gb ssd Win11
- Core i7 Gamer PC: -8Gb Videokártya -16GB RAM -RGB ház -6 hó garancia
- ÁRGARANCIA!Épített KomPhone Ryzen 7 5700X3D 32/64GB RAM RX 7800 XT 16GB GAMER PC termékbeszámítással
- Lenovo ThinkPad X270 (16) - i5-7300U, 16GB, 512GB SSD, 12" FULL HD
- BESZÁMÍTÁS! Gigabyte B760M i5 14600KF 32GB DDR4 1TB SSD RTX 3080 10GB ZALMAN Z1 Plus Corsair 850W
- Telefon felvásárlás!! Apple iPhone SE (2016), Apple iPhone SE2 (2020), Apple iPhone SE3 (2022)
- Honor Magic7 Lite 256GB, Kártyafüggetlen, 1 Év Garanciával
Állásajánlatok
Cég: Laptopszaki Kft.
Város: Budapest
Cég: PCMENTOR SZERVIZ KFT.
Város: Budapest
