    Az ITX szabványt a VIA alkotta meg 2001-ben, mely eredetileg 21,5x19,1 cm volt, mára 17x17 cm-re redukálódott. Felhasználási területe igen széles, egyformán alkalmazzák otthoni felhasználók, mind nagy cégek különböző beágyazott rendszerekhez. Ipari területen különböző célokra felhasznált gépekhez szolgálnak alapul pl. CNC maró gépekhez, vagy ATM automatákhoz stb. A szabvány leírása a formfactors.org-on található meg. Amit érdemes kiemelni, hogy a mini-ITX kompatibilis az ATX és mATX szabványokkal - a csavarhelyek, a hátlapi panel és a bővítőkártya elhelyezése is megegyezik -, így egy mITX alaplap gond nélkül beszerelhető szabványos mATX és ATX házakba is.

Új hozzászólás Aktív témák

  • #17140 HookR addikt HookR #17139
    Új Válasz #17140
    Új hozzászólás
    Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
    Privát üzenet küldése

    HookR

    addikt

    válasz HookR #17139 üzenetére

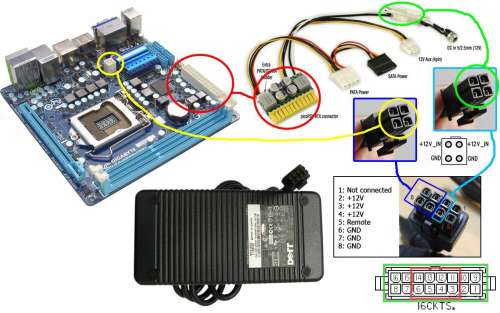

    Tehát Dell DA2 + PicoPSU-160-XT + max. 75W-os dVGA. A lényeg a képen látható. Néhány kiegészítés:
    - Sárga, piros, zöld ellipszisek mutatják melyik csatlakozó hova megy. Sötét- és türkizkék pedig a kreálandó adapterkábel vezetékezését hivatott szemléltetni.
    - Ez ugyan nincs feltüntetve a rajzon, de az 5-ös remote érintkezőt vagy fixen összekötöd egy GND-dal, vagy beiktatsz közéjük egy (billenő)kapcsolót, ahogy én is tettem. DA-2 csak akkor kapcsol be a készenléti állapotból (zöldre vált a LED), ha a remote földelve van.
    - A 3db +12V nem különálló ág, csak külön vezeték. Amelyik csatlakozón várhatóan nagyobb (>75W) a terhelés, oda érdemes 1 helyett 2 vezetéket bekötni. Ha mégiscsak 1 vezeték menne valamelyik P4-es csatihoz, akkor is érdemes legalább hurokkal mind a négy érintkezővel összekötni, mint ezen a képen.
    - Ebben a felállásban a PicoPSU-hoz mellékelt P4-es csatlakozóra nincs szükség, ilyenkor azt a vezetéket rá sem kell csatlakoztatni.
