csui83
tag
Hujikolp, kerhetnek egy kis segitseget?

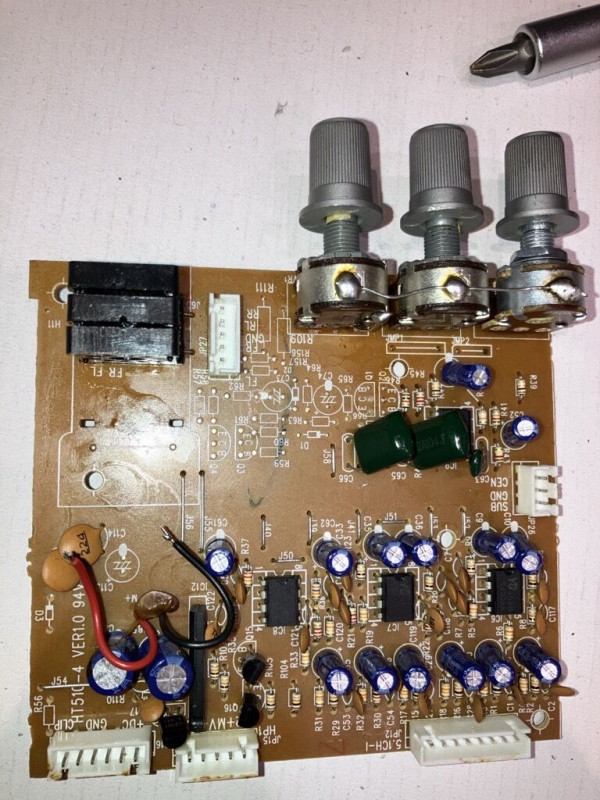

Nekem a 3600-as szeria van, es nehany hangfal nem szol. Eloszor a potmeterre gondoltam, azt kiszereltem, a forumban korabban megadott par kepen a 6 csatornat 30KOhmos ellenallassal atkotottem, most tesztelve a kovetkezok vannak: SUB OK, FR OK, FL alig hallhato, Center OK, RR alig hallhato, RL semmi hang.
A potmeter kiszerelese elott is kb ugyanez volt a jelenseg, tobb hangszoro sem ment, de sajnos nem volt listam, pontosan melyek nem.
A 30kOhmos atkotes (ahogy korabban mas ajanlotta) tuti modszer, a hibaanalizis nem mehet felre, ha jo a forrasztas? Meg lehet bizonyosodni a forrasztott resz megfelelosegerol? Vagyis hogy ott meg van megfelelo jel?
Tudnal tanacsot adni, esetleg kepekkel, hol kellene mernem ertekeket, hogy kideruljon mi a baj? Koszi elore is!
-
Hujikolp
őstag
Üdv,
Gyanúm szerint, a végerősítő ment tönkre, vagy annak a tápellátása.

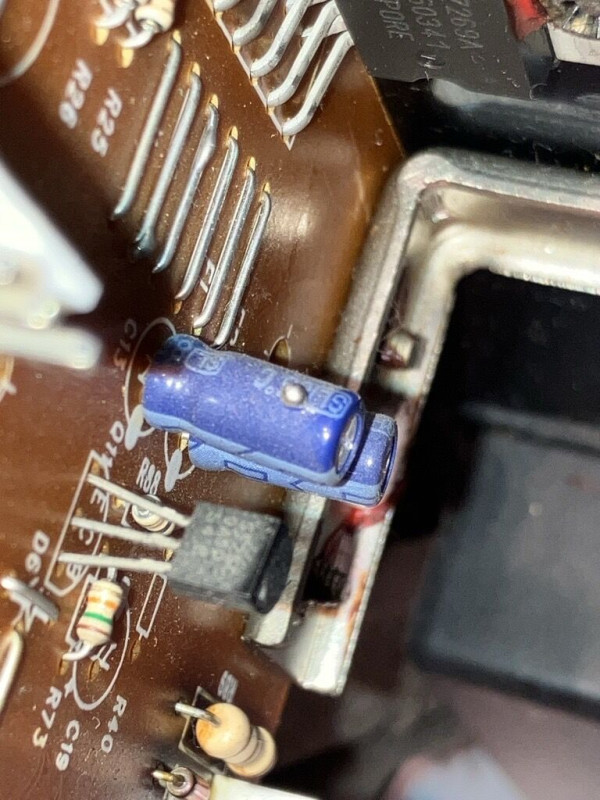

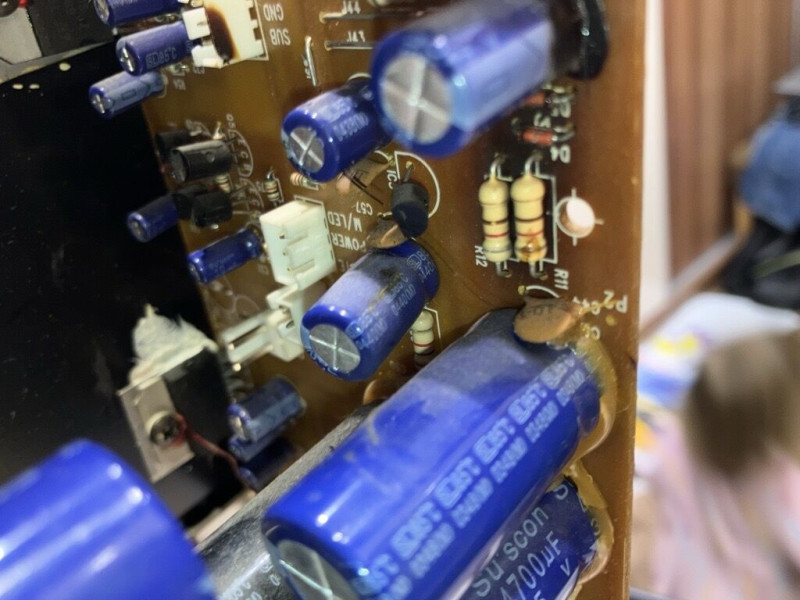

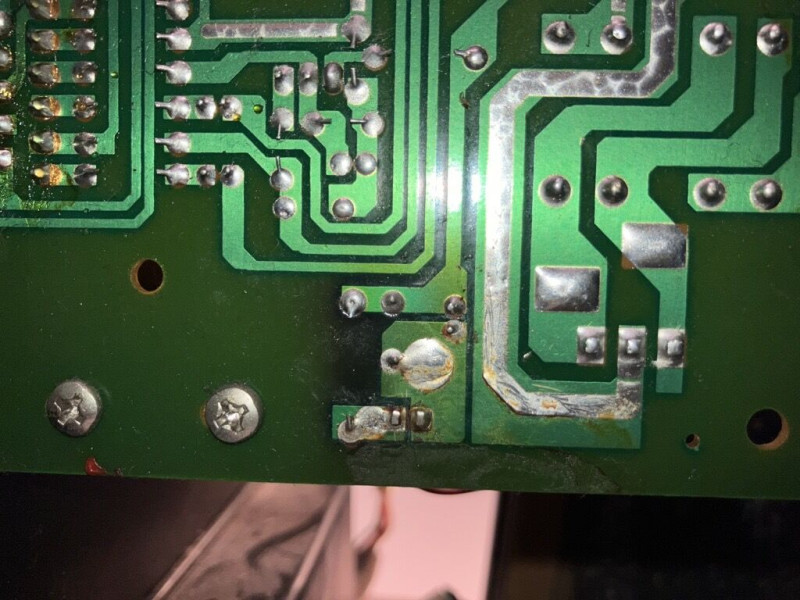

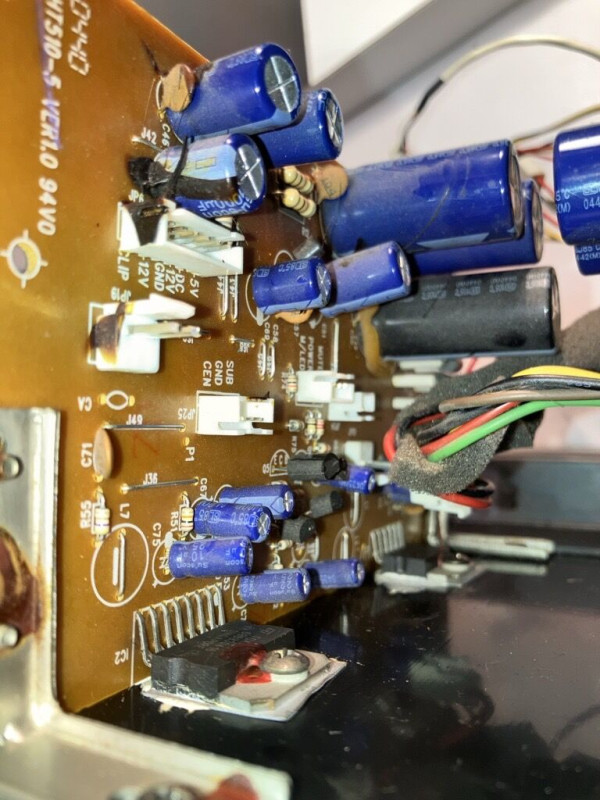

Árulkodó jel, ha a kondi púpos, zéner dióda alatt az alaplap erősebben barnult.
A végerősítőre több táp is megy, azt kell ellenőrizni. 5V, 12V, 48V

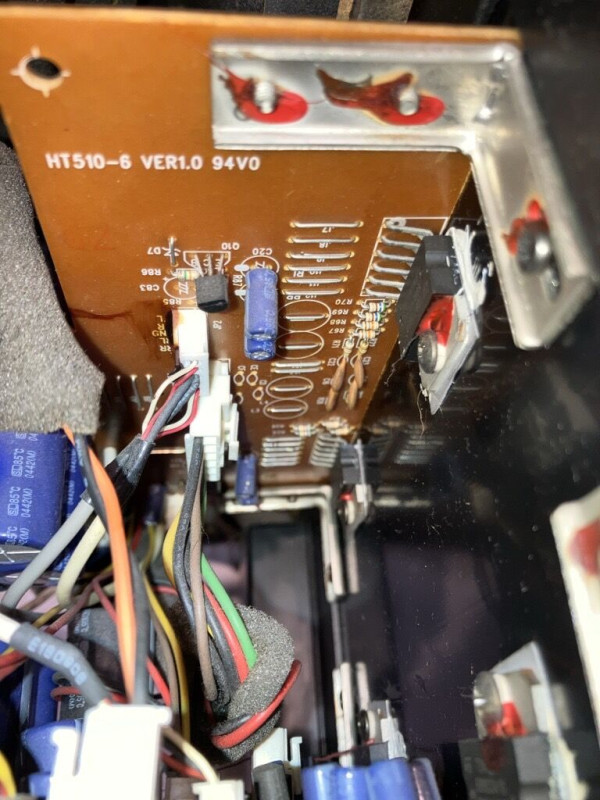

Le kell húzni a végfokról a tápkábelt, és mérni feszültséget.A tápról és a panelekről készíts pár képet és bejelölöm, hogy hol mit kell mérni.
-
wal_hu
csendes tag
Sziasztok!
Örököltem egy SW-HF5.1 5050 modelt, sajnos távirányító nélkül. Valaki esetleg próbálkozott már One For All univerzális tanítható távirányítóval pótolni? Kódlistába nem találtam eddig kódot, de hátha valaki már kisérletezett vele.
Illetve ha valaki a XVIII. kerület / Vecsés / Gyál vonalon rendelkezik működő távirányítóval, szívesen meglátogatnám, egy tanítható távirányítóval.

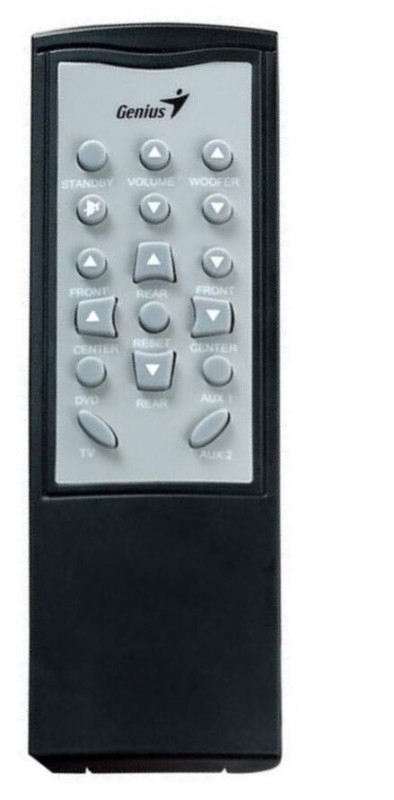

A szóban forgó remote a képen látható. Köszi előre is!
-
xeo98
csendes tag
válasz
VIPowER
#7367
üzenetére
Ez az, hogy a doboz miatt akármit nem rakhatok bele.
Köszönöm a tippet, ezt a Fentont néztem már, de ennyiért kapok egy ilyen cuccot használtan s akkor tuti jó a hangszóró (ami persze ugyanúgy ~20 éves, de legalább belevaló)
Reménykedtem hátha valaki már cserélt, és van bevált típusa. -
-
csui83
tag
válasz
Hujikolp
#7370
üzenetére

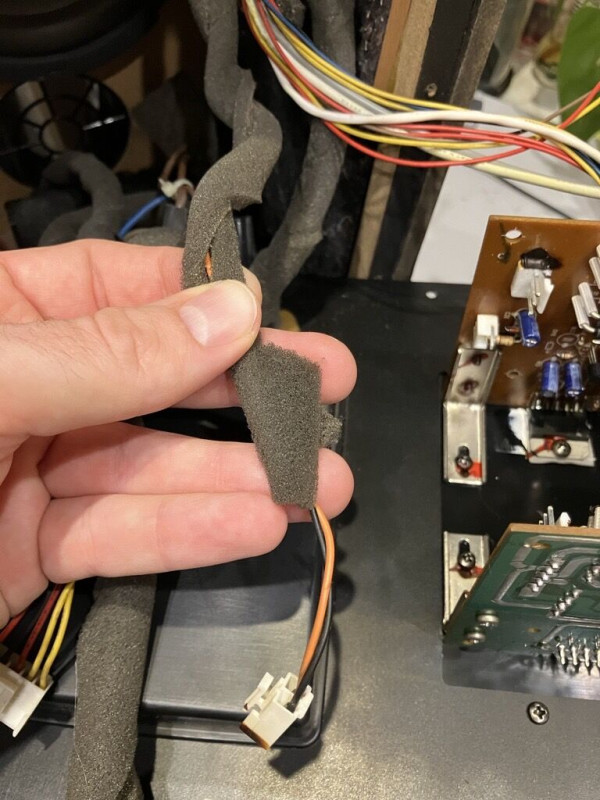

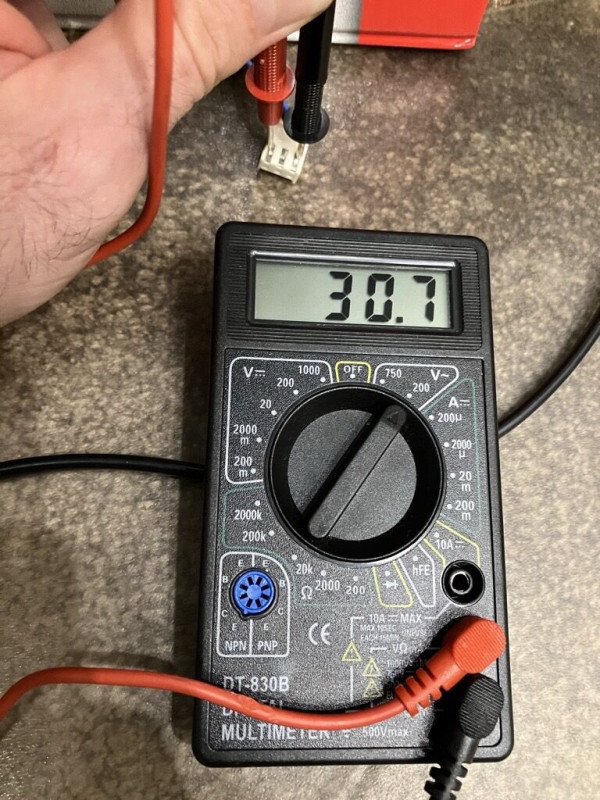

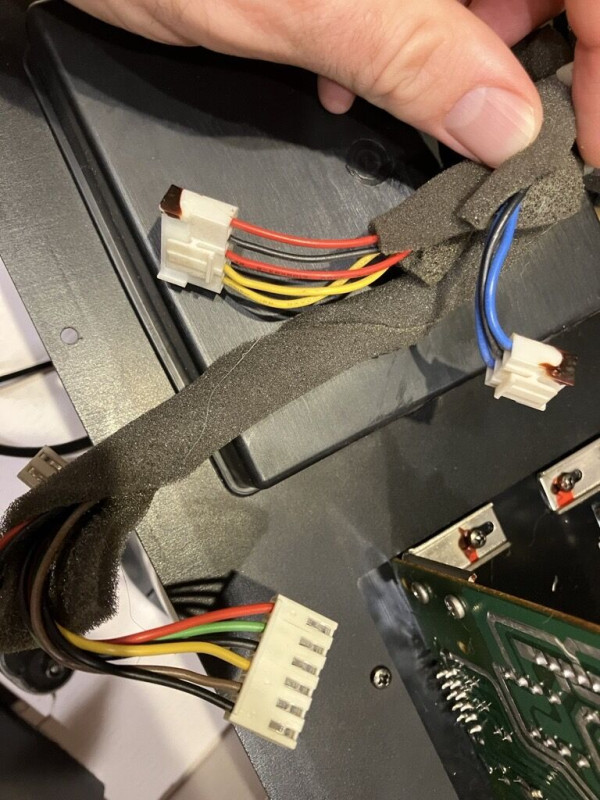

Tapkabelek (egy korabbi hsz alapjan a kovetkezoket mertem: kek-fekete-kek, sarga-sarga, piros-fekete-piros):

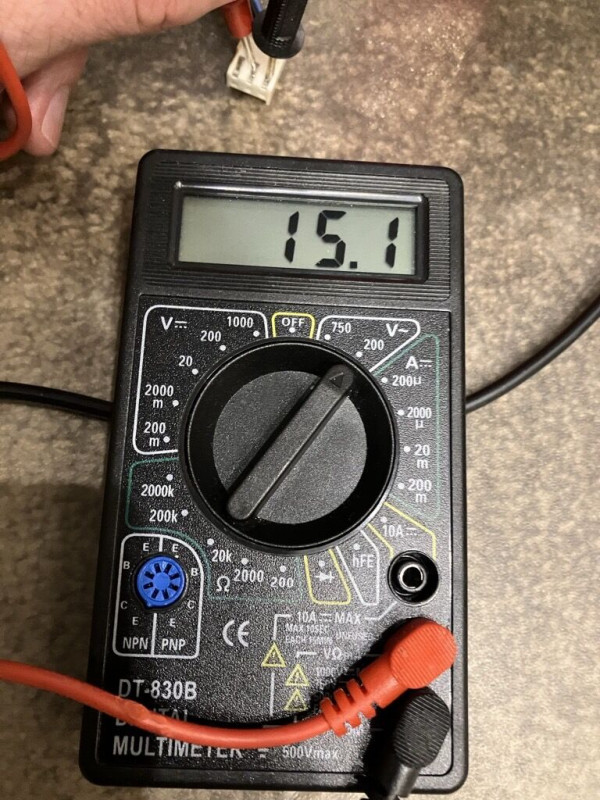

Kovetkezo ertekek vannak:Kek-fekete: 15
Fekete-kek: 15
Kek-kek: 30.3Sarga-sarga: 13

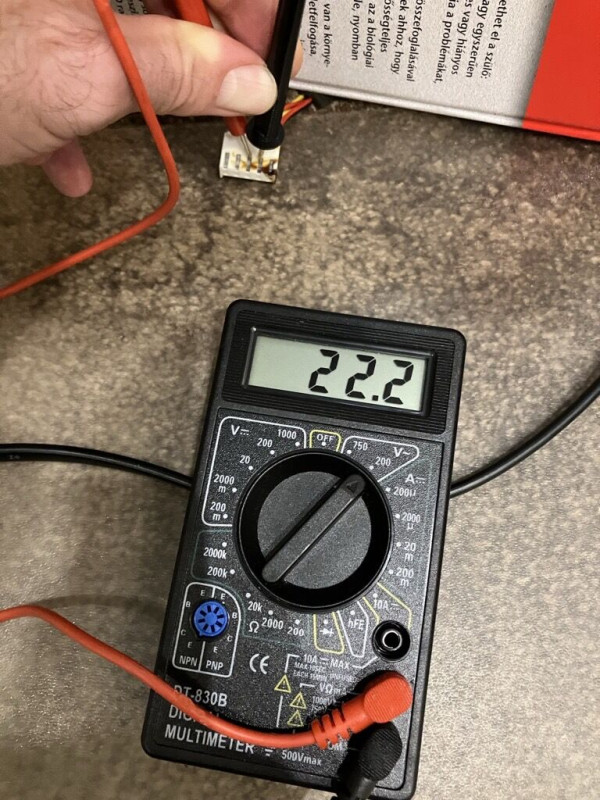

Piros-fekete: 22
Fekete-piros: 22

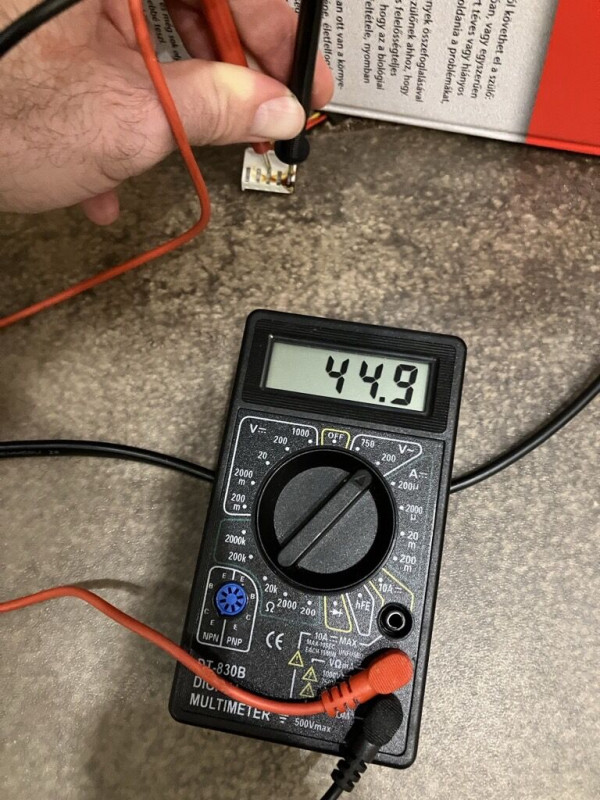

Piros-piros: 44.5Van meg egyeb kabel ami tapkabel?

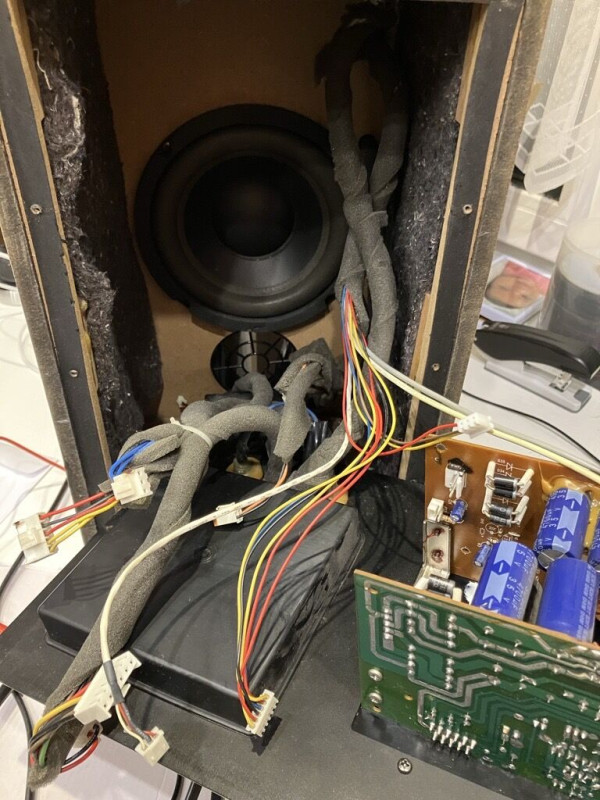

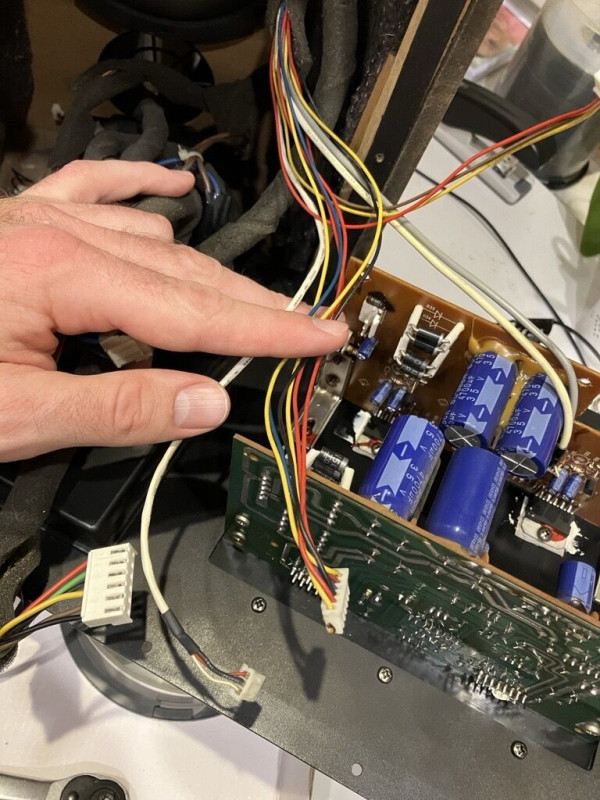

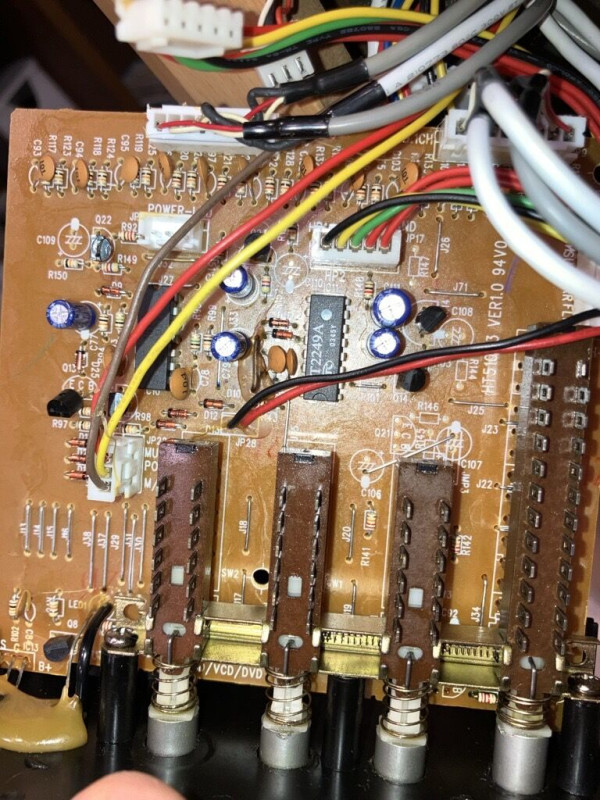

Kepek:
-
csui83
tag
válasz
Hujikolp
#7370
üzenetére

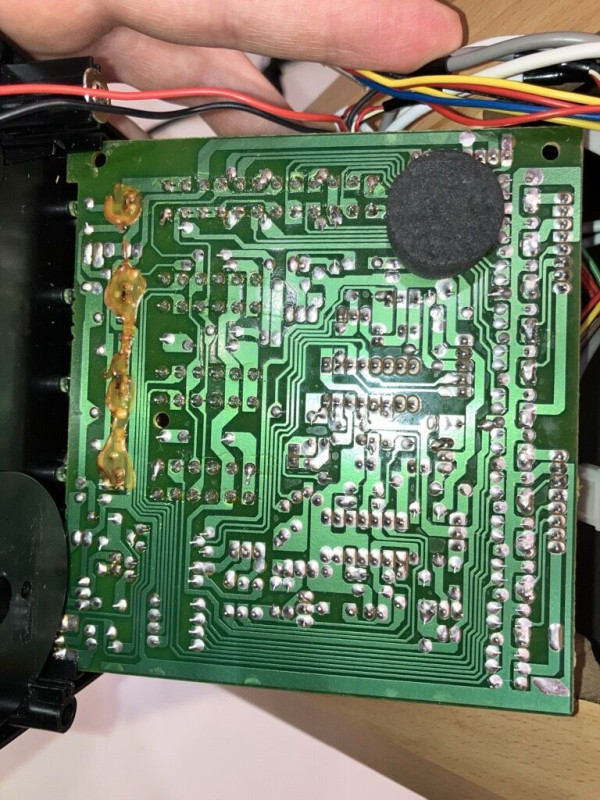

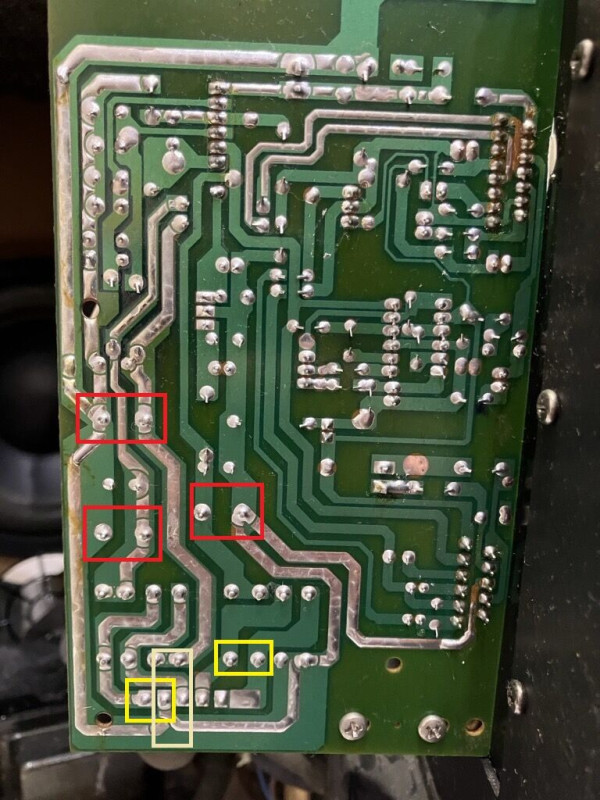

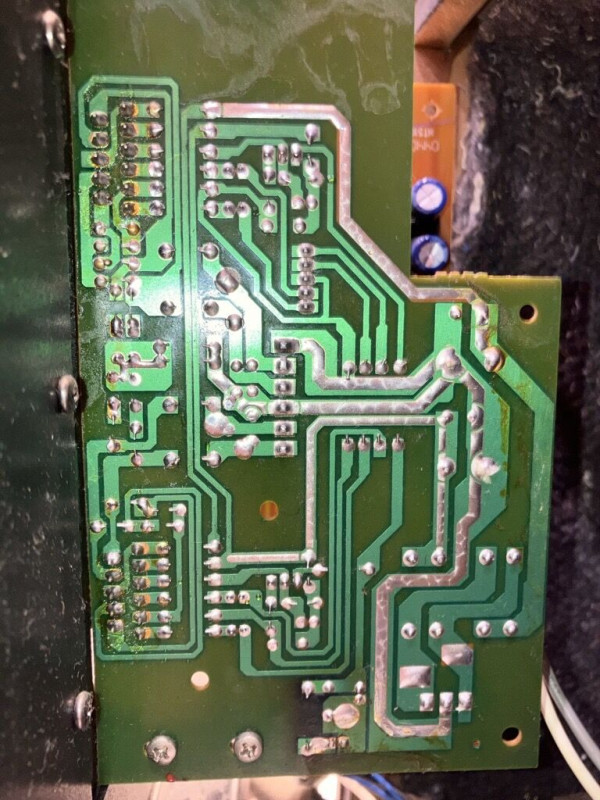

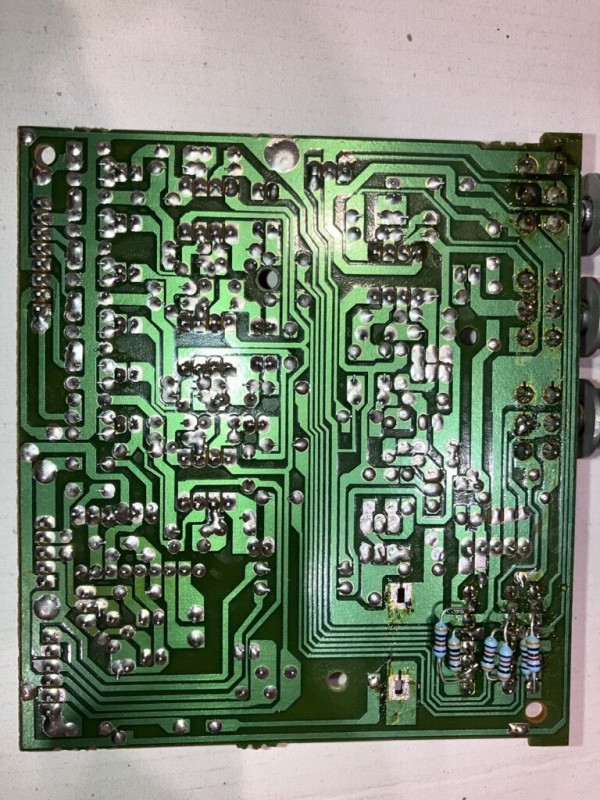

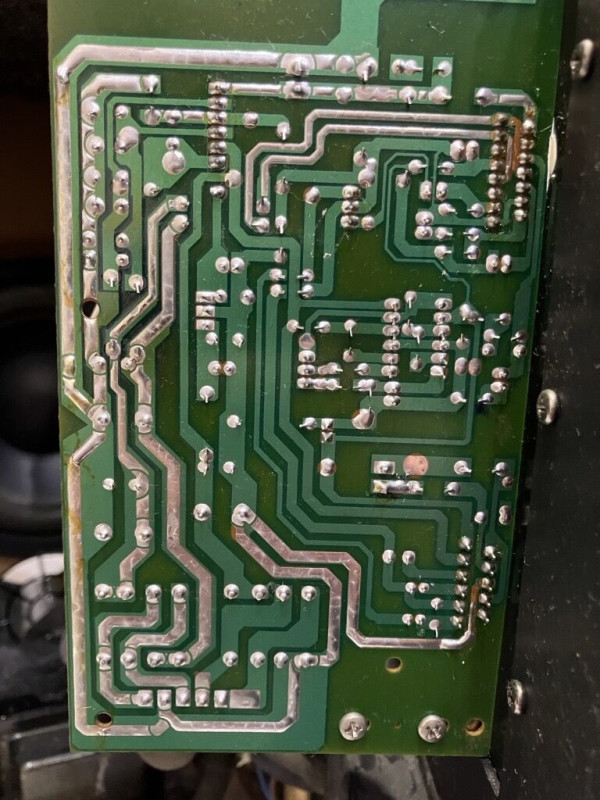

Megvannak a meresek a nyak-on is.
Az elso kepen volt egy kremszinu keret is, azt is sarganka vettem vagyis AC-n (valtofesz) mertem, a nyilazott ket helyen.
Itt a masodik kepen ketto darab nullas ertek van alul, a valtofesz eseten mertem mindket polaritassal, mindenhogy nulla.
(Altalaban veve mindent megneztem valtott polaritassal egyebkent) -
csui83
tag
Koszi, eddig megvan...
A kerdes arra vonatkozik, hogy melyik ponton mit merek azzal a feszultseggel. Mi az az adott aramkori pont, amit akarunk merni es miert, mit tudunk ebbol megerteni. Miert pont azt a kondit merjuk peladul. Miert nem a masikat / tobbit / osszeset. Mi alapjan lehet megtudni hogy specifikusan az az adott pont fog nekunk valamilyen informaciot szolgaltatni. Es mibol lehet ezt megtudni, hogy mi a jo ertek ott. 0V? 5V? 20V?
stb. stb. -
Hujikolp
őstag
Ahol nullát mértél, húzd le a vezetéket. Van a vezetéken feszültség ahonnan jön?

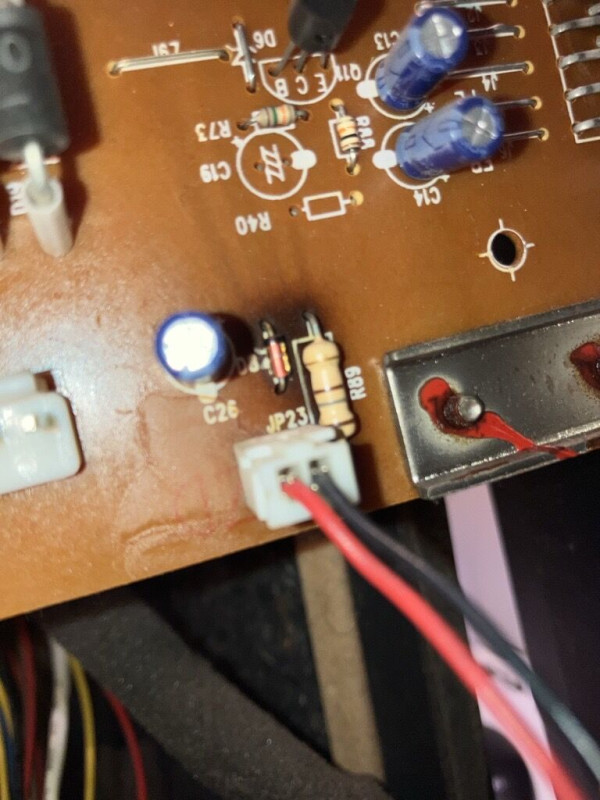

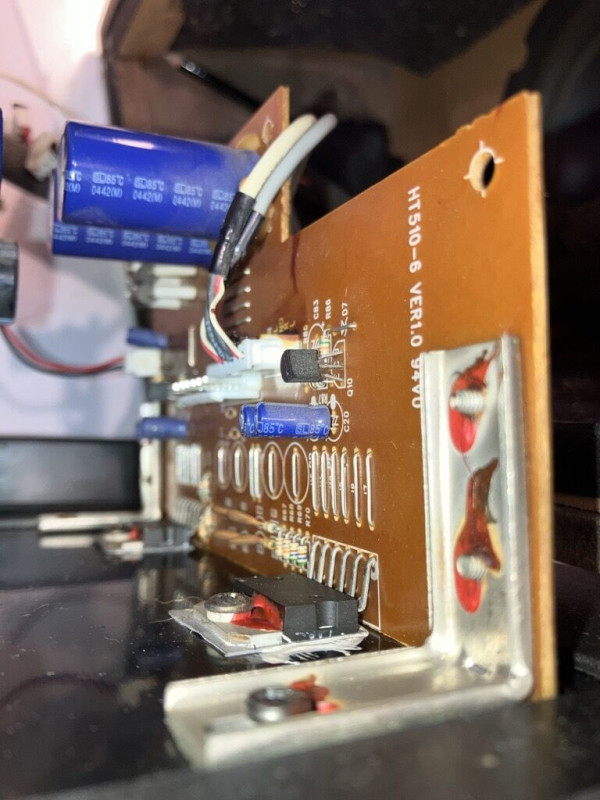

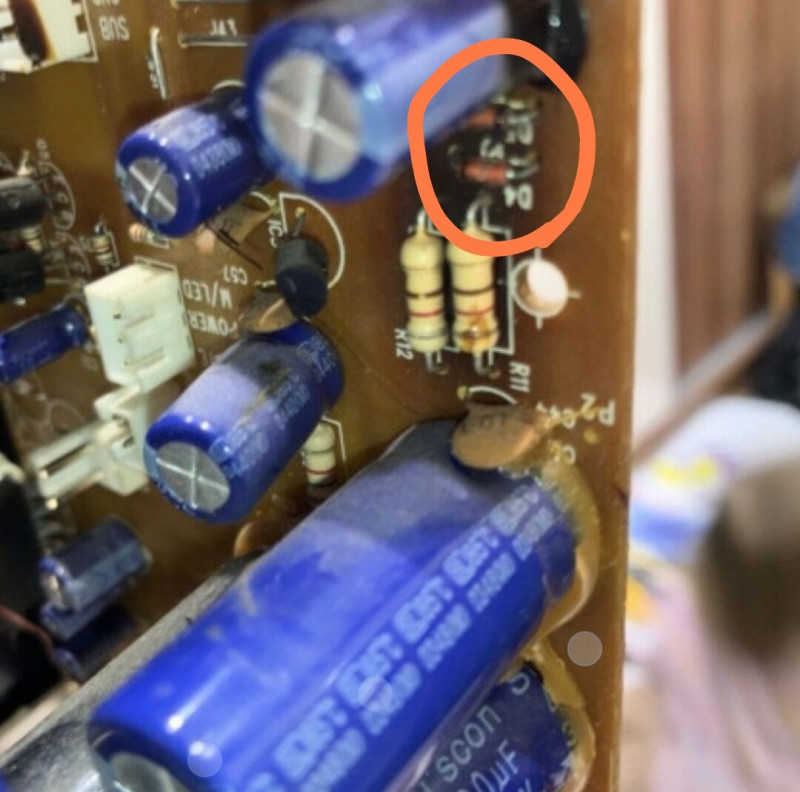

Az a csatlakozó mellett van egy zéner dióda és egy munkaponti ellenállás. Az ellenállás lehet szakadt. A zéner pedig tönkrement. Ez előállít 5V feszültséget, ami a TDA erősítő bemenetére megy.
3 üzemmódja van: bekapcsolva, ahol szól; bekapcsolva, de némítva; kikapcsolva.
Ha nincs megfelelő jel, akkor nem dolgozik az IC.

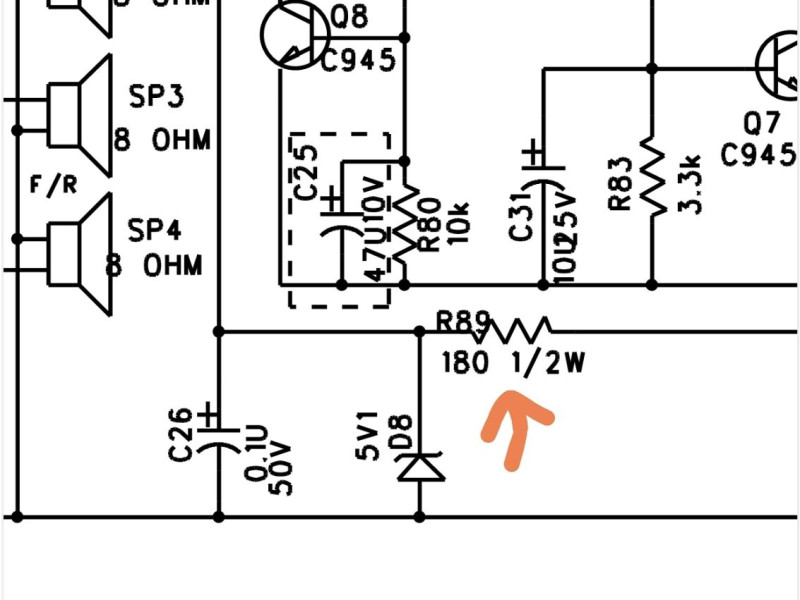

R89 ellenállás 180 Ohm, 1/2 watt.
D8 Zéner dióda 5.1V, 1/2 watt,ha jól látom.
Ha kiforrasztod a diódát, a kiforrasztott pontra mérj rá ellenállás mérővel. Így mögöttes áramkör imprdanciája látható. Ha zárlat van, akkor nulla körül, ha jó akkor sok-sok kiló ohm, mega ohm.
Emellett van még két zéner, amire mérj rá kérlek:
D4, D5. 12V körül kell lenniük. Ezek is táp feszültséget állítanak elő.
-
Hujikolp
őstag
Ahol nulla volt, ott a lehúzott kábelen mérj egy DC feszültséget, kérlek.
Ha van AC a csatlakozókon, akkor a trafó jó.
Ha a kondik lábain van DC, akkor a kondi is jó lehet.
Ha szimmetrikus az jó, plusz a tápok értékének megfelelőek.
Ha zárlat van a buszon, leesik a feszültség.Miután a tápok rendben lesznek és nem menne továbbra se, akkor a végfokot kell megnézni
[ Szerkesztve ]
-
csui83
tag
válasz
Hujikolp
#7376
üzenetére
Megneztem azt a tapcsatlakozot ahol nullat mertem.... piros-fekete vezetek, a masik oldali nyak laprol jon. Sajnos az nem volt feldugva, ezert volt nulla az ertek. Ujramertem igy ezt a reszt (es a tobbit is egyebkent, de ott nincs erdemi valtozas, par tizedes kulonbsegek vannak).
Tovabba lemertem R89 ellenallast, illetve a D4 D5 D8 diodak feszultsegeit (egyenfeszultseg, ugye?). Mind egyelore a helyen, kiforrasztatlanul.
Alabb mutatom a frissitett/kiegeszitett ertekeket:
Ezek alapjan amit irtal a D8 diodarol, valtozik valamiben? Vagy igy a D8-at mar lehet is cserelni, mert mintha nem allitana elo feszultseget?
"Ha kiforrasztod a diódát, a kiforrasztott pontra mérj rá ellenállás mérővel. Így mögöttes áramkör imprdanciája látható. Ha zárlat van, akkor nulla körül, ha jó akkor sok-sok kiló ohm, mega ohm." -
csui83
tag

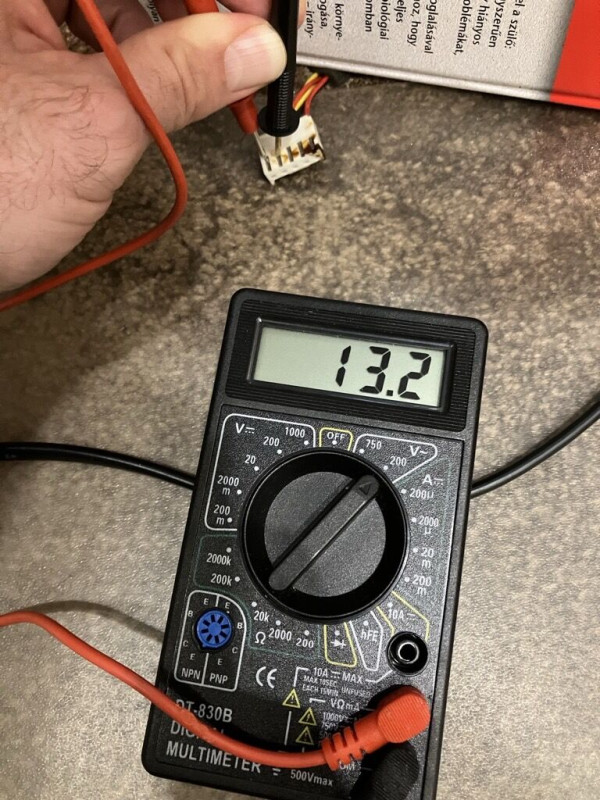

Megmertem konkretan a piros-fekete kabelen mi az egyenfeszultseg (az ahol a nyak-on 33.8-at mertem), 16V jon be a vezeteken.
Kiforrasztottam az R89 es D8-at, az R89 kiszerelve hozza a majd 180 Ohm erteket, a dioda pedig egyik iranyban 900 koruli erteket mutat, masik iranyban 1-et (gondolom ez a zarasi irany) - tehat mind a ketto ertek jonak tunik, ugye? Akkor miert merhetek 0-t a nyak-on a diodan? Vagy mi is ebbol az egeszbol a konkluzio? Lehet a jo ertekek ellenere megis rossz a dioda?
Vettem uj diodat es ellenallast, probaljam meg oket beforrasztani es ujra merni?
-
csui83
tag
Ma esti update, egyre jobban confusing ez az egesz nekem.
Szoval visszaforrasztottam az eredeti ellenallast (miutan a boltban 1/4W-osat adtak feles helyett..), majd megmertem a dioda helyen az egyenfeszultseget: 15.9V illetve az ellenallasokat: 2000Ohmos mereshataron a muszer egyik polaritasban semmit nem jelez ki, polaritast megforditva: -700. 20k-s mereshatar: -9.09, 200k: -90.9, 2000k: -909
Mit jelentenek a fenti ertekek? Ez az az impedancia, es ez jo?Utana beforrasztottam egy uj zener diodat, es mertem D8-ra majdnem 6 voltot (nem emlekszem pontosan, 5 egesz valamennyi volt, kepet meg nem tudtam csinalni rola).
Ezutan parszor ki-bedugtam a hangfalat, ami utan mar az egesz erintett resz meghalt. A diodan mar nem tudtam merni feszultseget (a nyito/zaroiranyu fesz jonak tunik diodateszter modban), a C26 kondin sem, es ami a legrosszabb, az itt levo piros-fekete vezetekben sincs semmi feszultseg. Sem a vezetek csatlakozo labain a nyakon, sem a vezetekben lehuzott allapotban nem merek semmit. Visszakovetve a vezeteket a masik nyak lapra ahonnan jon, annak labain sincs semmi. Ez korabban sosem volt igy, magan a vezetekeken lehetett feszultseget merni.
Minden mas ertek amit korabban mertem, megvan es ugyanaz.
Mi tortenhetett?
Hogy lehet hogy a regi dioda kiszerelve jo erteket mutatott, megsem allitott elo feszultseget?
Majd ujra kicserelve mar jonak tunt a dolog, par percig.... es miert csak par percig, miert tunt el a fesz? -
NéNorbert
csendes tag
Üdv
Nemrég vettem egy genius sw-hf 5005ös rendszert. Eddig easytouch et678at használtam a garázsban. Szerettem volna erősebbet,ezért gondoltam az előbb említettre. Viszont hangzásban meg sem közelíti a genius az easytouchot. Van esetleg valami megoldás a mély hangok dinamikussá tételéhez és a magas hangok kiemeléséhez? Nagyon bentről szólnak. Telóról szoktam halgatni jack-rca átvitellel. Valami ötlet esetleg? -
Hujikolp
őstag
Valóban, sajnos a hangszóró a rossz. A tekercs fala beleér a mágnes oldalába, ez adja a hangot.
A membrán mozgatására azért változik meg az ellenállás, mert a zárt tekercs (hangszóró és multiméter) össze van kötve, így áramot indukálsz benne, mely feszültséget ad. A multiméter ellenállás üzemben feszültség/áram alapján tudja megmérni az ellenállást. Ekkor a indukált feszültség ellendolgozik a multiméter áramkörével, ezért lesz változó érték mozgatásra. -
Hujikolp
őstag
Remélem dióda nélkül nem kapcsoltad be, próbáltad mérni. Annak hatására a teljes feszültség ment tovább, ami több alkatrészt is hazavághatott.
Ha azon a D8-on nincs egyen feszültség, akkor az előtte lévő körben hiba van.
Nézd meg, hogy a Q9-es tranzisztor bal oldali lábán mekkora a feszültség a zéner dióda anódjához képest (mellette lévő kondi negatív lába)Helyileg hol vagy?
-
xeo98
csendes tag
válasz
Hujikolp
#7387
üzenetére
Ez az, kuka. Semmi info nincs róla, hogy milyen paraméterekkel rendelkezik, ami alapján kereshetnék valamit, ami "kompatibilis" vele.
Raktam bele próbaként másik hangszót, kettőt is, de hagyjuk... A saját ládájukban jók voltak, itt meg semmi.
Még azt sem tudom, hogy a gyári az kimondott mély, vagy mélyközép hangszóró, van-e előtte frekiváltó. A hangszóró membránja is egy kis "ládában" dolgozik, még a hátsó része egy nagyban mint valami bandpass láda. Gondolom ez is kritérium a cserénél.Lehet egyszerűbb lenne tekercseltetni
-
csui83
tag
válasz
Hujikolp
#7388
üzenetére
Melyik a bal, az emitter?
De egyebkent: 16.9 (emitter) es 16.0 (bazis), mindketto a dioda melletti C68 kondi negativ labahoz kepest.A leirasom alapjan bekapcsolt allapotban mertem.... mert ott van a feszultseg merese is
Mit cseszhetett el?Visszaterve az eredeti problemara, ha a D8-on nincs egyenfesz.... mik vannak az azt megelozo koron, amiben lehet a hiba? Ezt kapcsolasi rajzon meg tudnad mutatni? Osszessegeben sincs nagyon sok alkatresz ezen a nyaklapon, nem lenne erdemes esetleg a D8-at megelozo kor osszes, meghibasodasra hajlamos alkatreszet kicserelni?
Szerk: Dunakeszin vagyok
[ Szerkesztve ]
-
csui83
tag
válasz
Hujikolp
#7391
üzenetére
A vegfokokon van olyan meresi tuti meresi pont, ami megadja, hogy bizonyos in/out feszultsegek ha megvannak/nincsenek, akkor az a vegfok jo-e vagy nem? Nezegettem az egyes vegfokok adatlapjait, latom hogy megvannak a labkiosztasok, de nem vagyok benne biztos mit is lenne erdemes merni.
Ha a vegfokot kicserelem (barmelyiket is), mi a helyes metodus a cseret illetoen? Nem a forrasztasra gondolok, hanem arra, hogy a fem hatlapra van csavarozva a vegfok ha jol gondolom, es mintha lenne alatta valamilyen lapka, meg valamilyen paszta is talan. Kell barmit is ragasztani, pasztazni vagy csak csavar ki, uj alkatresz, csavar be. Csak azt akarnam elkerulni, hogy nehogy barmilyen hiba miatt - amit a csere soran elkovetnek - esetleg aram keruljon a vegfokrol a fem hatlapra (ami mar kivulrol is erintheto).
-
Whysperer
addikt
Sziasztok. Tudnátok-e segíteni ebben. [link]
Szóval az egyik baj,hogy csak 2.1-t csinálja optikáról egy ilyennel [link] A másik meg ,hogy van a hangerő szabályozója és kikopott vgy nem tudom mert ha fogoma kezemmel és oda nyomom rátartok akkro szól,de ha elengedem akkor csak a balos szól. Szóval most oda van ragasztva[ Szerkesztve ]
ASUS b550 a gaming/ Ryzen 5800x3d/arctic liquid freezer ii 280/EVGA 550w GS/ SSD240+120Gb/g skill aegis 32 gb 3200 mhz / RX6800/Regnum RG6V TG
-
Whysperer
addikt
válasz
Hujikolp
#7394
üzenetére
Köszönöm szépen. Nekem csak az votl az érdekes,hogy benyomom kézzel vagy oda van most nyomva és leragasztva akkor jó
[ Szerkesztve ]
ASUS b550 a gaming/ Ryzen 5800x3d/arctic liquid freezer ii 280/EVGA 550w GS/ SSD240+120Gb/g skill aegis 32 gb 3200 mhz / RX6800/Regnum RG6V TG
-
Pr3s
aktív tag
Sziasztok!
Sajnos el kell adjam a Genius SW5.1 3600 szettemet. Gyári új, használva sosem volt. Megvásároltam anno, aztán költözés, ide-oda, a szett a szülői háznál volt. Csak annyira lett kibontva eredeti dobozából, hogy a tavirányítót ellenőriztem, nincs-e benne az elem, mikor megvettem.
Akit érdekel, privátban írjon.
Helyileg Szabolcs megye Nyíregyháza- Nyírbátor vonal.
Üdv. -
blinthun
csendes tag
Sziasztok!
Sajnos az enyémben is gyengélkedik a master poti. Jobb első hangfal csak akkor szól, ha kézzel még nyomom is a gombot. Tekerésnél pedig serceg, recseg. Szóval cserélni kellene.
A kérdésem az, hogy az alábbi linken látható poti kompatibilis-e vele?
https://www.conrad.hu/hu/p/motoros-forgo-potmeter-sztereo-6-mm-es-tengely-d-log-10-k-max-50-v-ac-alps-rk16816mg-10kdx6-442068.html -
Whysperer
addikt
válasz
blinthun
#7397
üzenetére
Nekem most ezért van szervízben. Ha kész lesz és aktuális lesz szólni fogok,hogy sikerült megcsinálni és milyet vettünk. De persze ,ha valaki hamarabb szól az jobb 8)
ASUS b550 a gaming/ Ryzen 5800x3d/arctic liquid freezer ii 280/EVGA 550w GS/ SSD240+120Gb/g skill aegis 32 gb 3200 mhz / RX6800/Regnum RG6V TG
-
-
Whysperer
addikt
-
lajoosh
csendes tag
Lehet hülye kérdés, de inkább megkérdezem mielőtt megszivatom magam...
Mi történik / mi baj lehet, ha egy genius sw-hf 5.1 5000-esen mindkét 5.1 csatornás bemenetre, tehát a 3db jack dugós kábelre és a 6db RCA csatlakozóra is rá kötök egy-egy különböző forrást? Én esetemben TV az RCA csatikra és egy PC a jack csatikra. Szabad ilyet csinálni? Sérülhet valami?
Értelem szerüen nem egyszerre szertném ráküldeni mindkét jelforrást, de előfordulhat, hogy beszólal rá mindkettő egyszerre, véletlenűl.
Köszönöm előre is a válaszokat![ Szerkesztve ]
-
senki66
senior tag
Üdv aki erre jár,
Jó ideje használom viszonylag megelégedéssel a 6000-est, igazából egy bajom van vele, hogy a filmekben a dialógusokat nehezen érteni. Viszont lenne egy kérdésem, van két brutál nagy régi, de alig használt Videoton DC 2002 hangszóróm, ezeket tenném be a frontok helyére, de sajnos ezek 4 Ohmosak. Olvastam itt a topikban, hogy ellenállással bekötve lehetne őket használni, de nem tudom ezt pontosan hogyan kell megcsinálni, illetve milyen ellenállást kellene vennem hozzá. Ha valaki fel tudna ezzel kapcsolatban okosítanai azt megköszönném.[ Szerkesztve ]
-
Whysperer
addikt

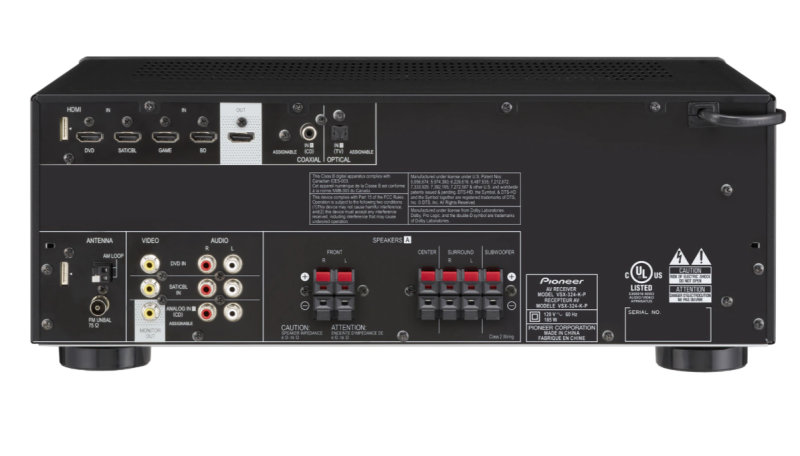

Srácok tudnátok abban tippet adni,hogy a genius sw 5.1 5000 -es SUBjat,hogy tudom aktivban egy Pioneer pioneer VSX 324 -ra kötni?
[ Szerkesztve ]
ASUS b550 a gaming/ Ryzen 5800x3d/arctic liquid freezer ii 280/EVGA 550w GS/ SSD240+120Gb/g skill aegis 32 gb 3200 mhz / RX6800/Regnum RG6V TG
-
tibor1981
csendes tag
Sziasztok!
Abban tud valaki segíteni, hogy honnan lehet szerzni, motoros potmétert egy genius sw-hf5.1 5000 -hez?Ez esetleg jó?
https://www.conrad.hu/hu/p/motoros-forgo-potmeter-sztereo-6-mm-es-tengely-d-log-10-k-max-50-v-ac-alps-rk16816mg-10kdx6-442068.html?refresh=true -
G4ga
őstag
Sziasztok,
esetleg valaki tudja honnét lehetne 9pin 3 jack kábelt szerezni ht szetthez. Ali-ról rendeltem, de a rear hangszórók rosszul vannak bekötve, mert a sub szól helyettük.
a front és a center okés, de a rear sajnos nem jó.
mivel 1ezer párszáz forint, az is megteheti ha valakinek van megfelelő bekötési rajza.
megpróbálom szét vágni a csatit és bekötni megfelelően.
segítségeteket előre is köszönöm.
-
Ste
addikt
válasz
Hujikolp
#6717
üzenetére
Sziasztok,
van egy gyengélkedő SW 3600-os erősítőm ahol a 6 csatornás potméter adta meg magát.
Ha jól tudom nem minden alkatrész elérhető már a korábbi javítási leírásból, így érdeklődnék, hogy ennek a javításnak van 2024-es alkatrészekre elérhető változata?a segítségetek előre is köszönöm!
üdv, István
