• #3877 zka67 őstag World-Soft #3873

  Új Válasz 2016-10-11 03:06:21 #3877

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  zka67

  őstag

  válasz World-Soft #3873 üzenetére

  Szia, igen, mehet felhúzó ellenállással a venti vezérlésed. Ha esetleg mégse menne 10K felhúzó ellenállással, csökkentheted az értékét 1K-ig.

  Az 5V toleráns lábakat az STM32F103C8T6-hoz ebben a doksiban találod meg, a nope által linkelt más kiosztású procikhoz van.

  Egyébként a következő lábak 5V toleránsak: PA8-PA15, PB2-PB4, PB6-PB15, PD0, PD1

  Igen. jó az FT232 bekötésed. A BOOT0 jumpert majd át kell tenned 1 állásba, a BOOT1-et pedig 0 állásba a programozáshoz, és resetet kell adnod neki előtte. A program futtatásához a BOOT0 jumpert 0 állásba kell rakni. (Az ST-LINK V2-vel nem kellenek ilyen macerák).

  A Demonstrator GUI-t innen tudod letölteni. (Oldal alján a get software, kitöltesz pár adatot és letöltöd).

  Bootloadert nem kell feltölteni, benne van a prociban.

  Szükséged lesz még a Reference Manualra is, ebben találod a proci teljes leírását.

• #3875 nope tag World-Soft #3873

  Új Válasz 2016-10-11 00:13:44 #3875

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  nope

  tag

  válasz World-Soft #3873 üzenetére

  "- Melyek az 5V toleráns lábak? Az egész googlet véginéztem, de egyik pinout ábrán amin a sajátomat látom ott nem találom az 5V toleráns lábak mivel vannak jelölve. Tud valaki ilyet?"

  Itt a 31. oldalon, "I/O Level" oszlopban "FT" (five tolerant) jellel találod:
  [link]

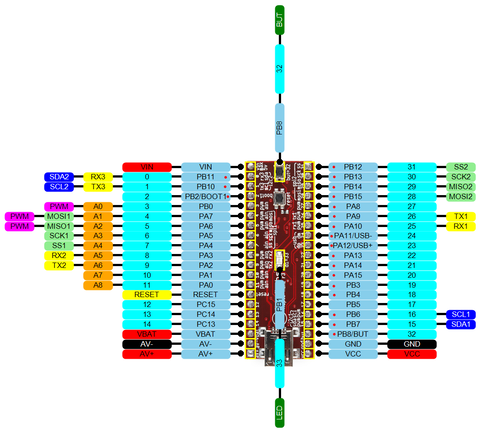

  Ez alapján készítettem magamnak egy ábrát, bár ez Maple mini, de talán ugyanaz a lábkiosztás (a nevek viszont biztos, hogy ugyanazok). A lábak nevei mellé piros pöttyöt tettem, amelyek 5V toleránsak:
