  válasz Batman2 #42462 üzenetére

  Előbb nem volt időn jobban belemenni, de ilyen esetben én valószínűleg a TL431-gyel próbálkoznék, amit sok kisebb-nagyobb tápegységből is lehet bontani, illetve amúgy is olcsón kapható.

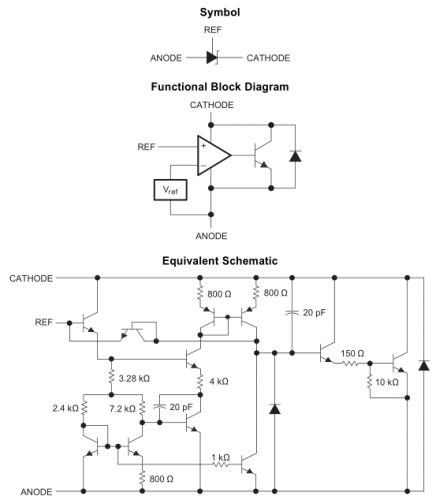

  Működése egyszerű, van egy referenciafeszültsége:



  Alábbi bekötésben egyszerű Z-diódaként funkcionál, csakhogy annál sokkal precízebben, meredekebben dolgozik, nem véletlenül alkalmazzák tápegységek stabilizálásara:

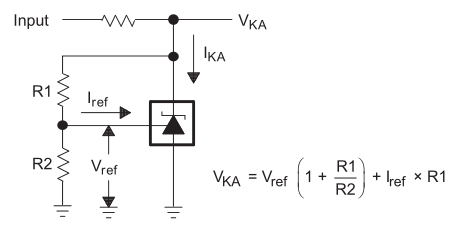

  Feszültségosztóval tetszés szerinti feszültségre beállítható:



  Lényegében annyiból áll a működése, hogy a vezérlőlábon mindig igyekszik fenntartani a referenciafeszültséget. Ha a vezérlőfeszültség nő, akkor a katódot lefelé húzza, ha csökken, akkor elengedi felfelé.
