Internet Rádió építése (hardver), és programozása

Hirdetés

Legfrissebb anyagok

PROHARDVER! témák

Mobilarena témák

IT café témák

GAMEPOD témák

LOGOUT témák

Új hozzászólás Aktív témák

#650 andrasary csendes tag bimbula53 #649

Új Válasz 2024-08-21 12:56:32 #650
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

andrasary

csendes tag

válasz bimbula53 #649 üzenetére

köszönöm
touch-os a kijelzöd ?
Üdv András
#649 bimbula53 tag andrasary #648

Új Válasz 2024-08-21 11:41:34 #649
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bimbula53

tag

válasz andrasary #648 üzenetére

Szia!
A 35,33,32 -s GPIO kat nem szeretem ehez használni.
Az " Internal Pullup" és a "Halfguard" opciok változtatásával tudsz játszani a helyes eredmény elérés érdekében.
https://e2002.github.io/docs/myoptions-generator.html?r=71,1,2,4,6,7,9,31,41,43,55,58,64,68&i=1,2,3,4,15,16,17,31,32,33,39,42&v=33,5,32,14,27,26,25,21,17,16,12,4
Ez az én konfigom ami müködik. Böngészöbe másold be a linket és láthatod nekem hogy van beállítva.
István
#648 andrasary csendes tag

Új Válasz 2024-08-21 10:57:19 #648
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

andrasary

csendes tag
#647 andrasary csendes tag

Új Válasz 2024-08-21 10:56:26 #647
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

andrasary

csendes tag

A következő problémával szembesültem Egy ILI9488 lcd toucs nem akar müködni.Bekapcsolás követöen rögtöm hangerő jelenik meg és az aktuális haneröszint.

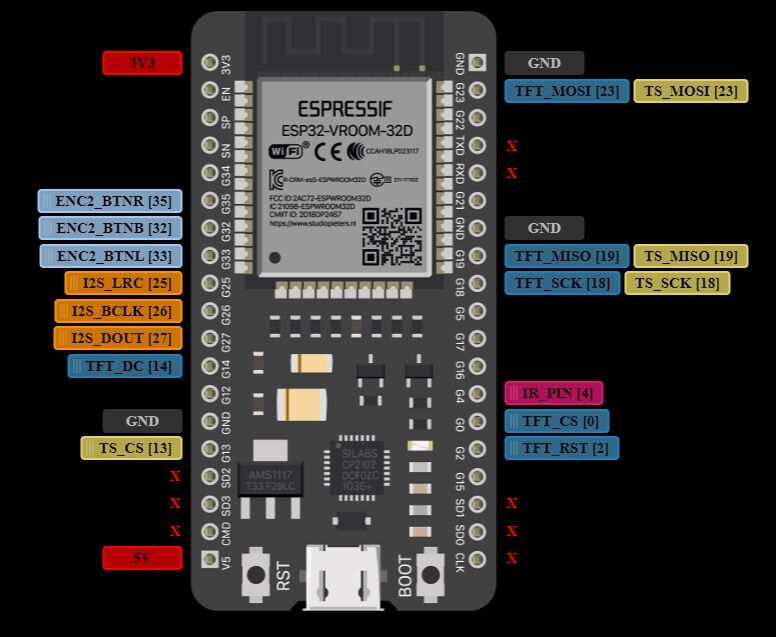

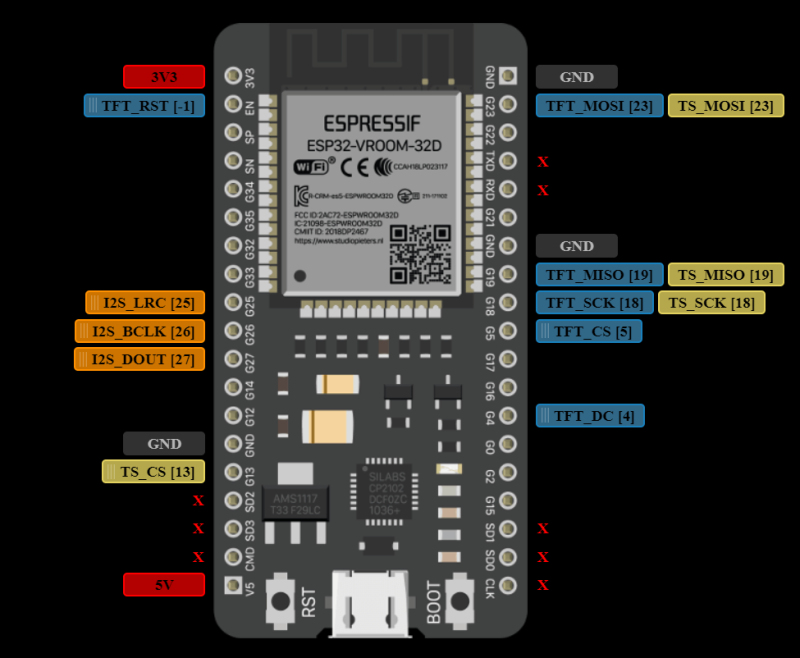

Az ESP32 és az lcdt a következőképpen kötöttem össze.
MOSI-TDIN
SCK-TCLK
MISO-TDO
TCS- ESP G13
a myoptions igy néz ki
#define L10N_LANGUAGE RU
#define DSP_MODEL DSP_ILI9488
#define TFT_DC 14
#define TFT_CS 0
#define TFT_RST 2
#define ENC2_BTNR 35
#define ENC2_BTNL 33
#define ENC2_BTNB 32
#define ENC2_INTERNALPULLUP false
#define TS_MODEL TS_MODEL_XPT2046
#define IR_PIN 4
#endif
Mit rontottam el? vagy hibás bekötés miatt nem müködik?
#646 andrasary csendes tag bimbula53 #645

Új Válasz 2024-08-11 09:05:03 #646
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

andrasary

csendes tag

válasz bimbula53 #645 üzenetére

Szia
Sikerült
nagyon köszönöm a segítséget
Üdv András
#645 bimbula53 tag andrasary #644

Új Válasz 2024-08-10 08:59:16 #645
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bimbula53

tag

válasz andrasary #644 üzenetére

Szia!
" yoRadio\src\displays\conf\displayILI9341conf.h:23:1: error: 'onst' does not name a type; did you mean 'oct'? "
Légyszi ellenörizd a "displayILI9341conf.h" 23-dik sort. "error: 'onst'"!!!
Ennek - " const ScrollConfig metaConf.... " így kell kezdödnie. (onst - const)
Vagyis lehetséges, hogy véletlenül a " c " betű a sor elejéről törlödött.

István
#644 andrasary csendes tag bimbula53 #643

Új Válasz 2024-08-10 08:15:44 #644
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

andrasary

csendes tag

válasz bimbula53 #643 üzenetére

szia
mindent a leirtak alapján csináltam ma ujbol megcsináltam már kevesebb a hibaüzenet
In file included from C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\displayILI9341.h:26,
from C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\dspcore.h:24,
from C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\core\display.h:9,
from C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\yoRadio.ino:23:
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:23:1: error: 'onst' does not name a type; did you mean 'oct'?
exit status 1
Üdv András
#643 bimbula53 tag andrasary #642

Új Válasz 2024-08-09 14:02:27 #643
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bimbula53

tag

válasz andrasary #642 üzenetére

Szia!
Igy ránézésre diplay konfigurácios problémákra utal.
Ha kérhetem inkáb a folyamatokat írd meg, hogy mit és hogyan csináltál?
#642 andrasary csendes tag bimbula53 #628

Új Válasz 2024-08-08 22:17:07 #642
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

andrasary

csendes tag

válasz bimbula53 #628 üzenetére

szia
segitségedet kérném
valamit rosszul csinálok.Ahogy belemásolom felülírom a magyarítás fileket az alábbi hibaüzenetet kapom.
In file included from C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\displayILI9341.h:26,
from C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\dspcore.h:24,
from C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\core\display.h:9,
from C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\yoRadio.ino:23:
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:7:48: error: 'TFT_FRAMEWDT' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:7:48: note: suggested alternative: 'TFT_RST'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:7:62: error: 'TFT_FRAMEWDT' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:7:62: note: suggested alternative: 'TFT_RST'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:7:102: error: 'MAX_WIDTH' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:7:102: note: suggested alternative: 'CHARWIDTH'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:8:48: error: 'TFT_FRAMEWDT' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:8:48: note: suggested alternative: 'TFT_RST'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:8:92: error: 'MAX_WIDTH' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:8:92: note: suggested alternative: 'CHARWIDTH'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:8:102: error: 'TITLE_FIX' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:9:48: error: 'TFT_FRAMEWDT' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:9:48: note: suggested alternative: 'TFT_RST'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:9:92: error: 'MAX_WIDTH' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:9:92: note: suggested alternative: 'CHARWIDTH'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:9:102: error: 'TITLE_FIX' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:10:48: error: 'TFT_FRAMEWDT' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:10:48: note: suggested alternative: 'TFT_RST'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:10:93: error: 'MAX_WIDTH' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:10:93: note: suggested alternative: 'CHARWIDTH'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:11:48: error: 'TFT_FRAMEWDT' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:11:48: note: suggested alternative: 'TFT_RST'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:11:62: error: 'TFT_FRAMEWDT' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:11:62: note: suggested alternative: 'TFT_RST'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:11:104: error: 'MAX_WIDTH' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:11:104: note: suggested alternative: 'CHARWIDTH'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:12:48: error: 'TFT_FRAMEWDT' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:12:48: note: suggested alternative: 'TFT_RST'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:12:66: error: 'TFT_FRAMEWDT' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:12:66: note: suggested alternative: 'TFT_RST'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:12:109: error: 'MAX_WIDTH' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:12:109: note: suggested alternative: 'CHARWIDTH'
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:13:81: error: 'MAX_WIDTH' was not declared in this scope
C:\Users\András\Desktop\port-arduino-1.8.19-yo-main\port-arduino-1.8.19-yo-main\yoradio-main\yoRadio\src\displays\conf\displayILI9341conf.h:13:81: note: suggested alternative: 'CHARWIDTH'
exit status 1
Hiba a(z) ESP32 Dev Module alaplapra fordításra.
elötte simán felmegy
Üdv András
#641 Simi121 aktív tag bimbula53 #50

Új Válasz 2024-08-04 17:56:52 #641
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

Simi121

aktív tag

válasz bimbula53 #50 üzenetére

Nálam laptopon kb. 10 perc a fordítás. 7.gen i5.
#640 qcu80 csendes tag koala69 #638

Új Válasz 2024-08-04 17:37:49 #640
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

qcu80

csendes tag

válasz koala69 #638 üzenetére

Köszönöm!
Visszajött az esp is az életbe, kapott kondikat a tápjára, így már hajlandó volt újból kommunikálni.
Boot újraírása után a végtelen újraindulás is megszűnt.
Pcm5102 elsőre szólt.
Kijelző is megy.
Touch eléggé macerás ilyen kicsi kijelzőn, de encoderrel egész jó.
Még a színeket átbuzerálom.
Magyarítás is megvolt.
Valaki próbált már valahogy optikai hangkimenetet rá? Létezik spi-->spdif hangeszköz?
Esetleg a soros kimenetre rs485konvertert, egész vagány lenne régi pénztárgép kijelzővel.
Danubius ok
Bdpst rock ok
Roxy hol megy hol nem, általában hol nem.
#639 koala69 tag bimbula53 #635

Új Válasz 2024-08-04 17:27:33 #639
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

koala69

tag

válasz bimbula53 #635 üzenetére

koszonom a segitseget!
#638 koala69 tag qcu80 #636

Új Válasz 2024-08-04 17:10:41 #638
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

koala69

tag

válasz qcu80 #636 üzenetére

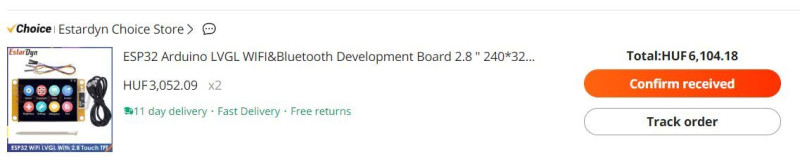

ha nagyon nem megy a project, akkor szerintem probald meg egy ESP32-2432S028R-el, abban ossze van drotozva minden, en tegnap rendeltem kettot, csak ra kell tolteni a az ide-bol a leforditott programot es mukodik --- itt van hozza minden A csoportban a file-ok kozott "glitch" kezdetu doc-ban talalsz segitseget, abban van a hozza valo myoptions.h is
#637 koala69 tag qcu80 #636

Új Válasz 2024-08-04 16:59:26 #637
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

koala69

tag

válasz qcu80 #636 üzenetére

a led labat 3V-ra kell kotni, ez a kijelzo vilagitasa - ha nem kotod be, akkor sotet lesz a kijelzo, mintha nem mukodne --- az esp-n kosd siman a 3V-ra
#636 qcu80 csendes tag

Új Válasz 2024-08-04 12:36:12 #636
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

qcu80

csendes tag

Sziasztok!

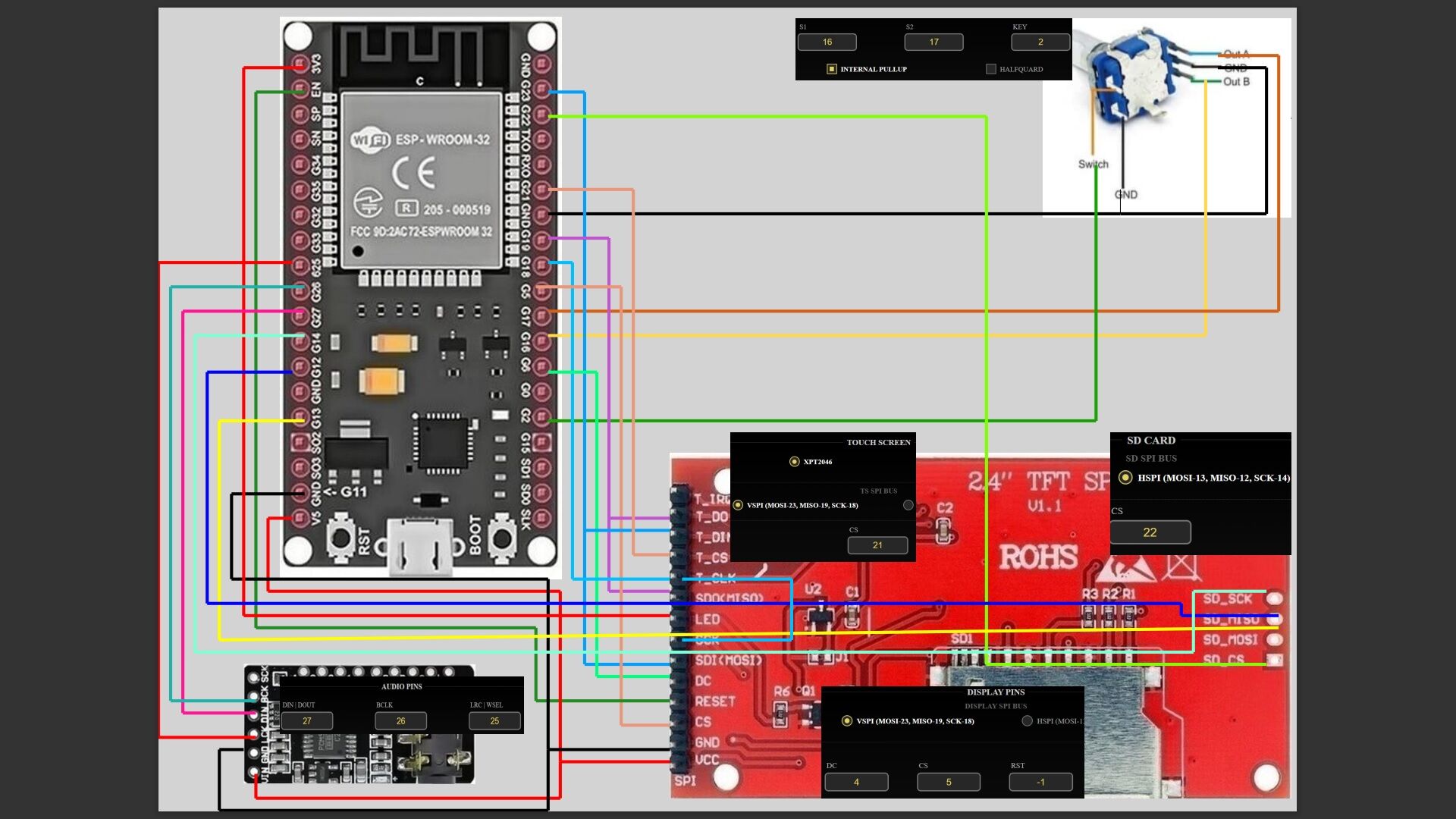

Az előző kérdésemen túl, az ILI9341 kijelző led lábát be kel kötni? Mit csinál?
Ha nincs bekötve mit csinál? Melyik lábat használjam hozzá az esp-n erre?
Úton van az új wroom, de az előzőt se szeretném kukázni, amióta az előzőeket írja látszólag fogadja a programot, de csak boot helyzetbe állítás után, sikeres feltöltés után mindig újraindúl. Bármilyen egyszerű progit akarok rá tölteni, mintha nem történt volna semmi.
Bootját lehet frissíteni?
Segítsetek! Idáig csak szivat ez a project. Pedig nagyon ráizgultam.
Amúgy Roxy, BDPST Rock és Danubius megy gond nélkül?
#635 bimbula53 tag koala69 #634

Új Válasz 2024-08-04 11:47:30 #635
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bimbula53

tag

válasz koala69 #634 üzenetére

Szia!

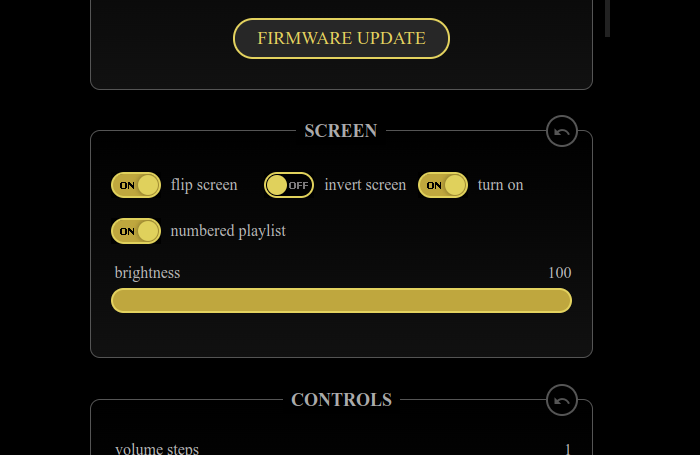

webes felületen, settings-rendszer-smart start: ON állásba
#634 koala69 tag

Új Válasz 2024-08-04 11:18:09 #634
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

koala69

tag

Udv Mindenkinek,
emlekszem volt rola mar szo, de nem talalom.... mit kell modositanom, hogy bekapcsolaskor egy meghatarozott stream induljon el automatikusan?
koszonom!
#633 qcu80 csendes tag

Új Válasz 2024-07-30 21:40:31 #633
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

qcu80

csendes tag

Sziasztok, segítséget kérnék.
Ez fogadott miután ap módban beírtam a wifi ssid-t és jelszót:
ets Jul 29 2019 12:21:46
rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0030,len:1344
load:0x40078000,len:13964
load:0x40080400,len:3600
entry 0x400805f0
Azóta nem hajlandó semmilyen programot fogadni.
Esp32 wroom.
Helyre lehet hozni?
#632 koala69 tag bimbula53 #631

Új Válasz 2024-07-14 15:41:17 #632
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

koala69

tag

válasz bimbula53 #631 üzenetére

koszonom a valaszt! --- PAM 8403 nagyon jo, csak kicsit soknak tunik a fogyasztasa a gyakorlatban, pcm5102+PAM 8403 eseteben a jelenlegi config egy hangszoroval kb 2-4 orat mukodik, ugyan ez az osszeallitass Max98357 -al kb 6h-t uzemel, ezert gondoltam az erositot kihagyni.
#631 bimbula53 tag koala69 #630

Új Válasz 2024-07-14 12:48:06 #631
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bimbula53

tag

válasz koala69 #630 üzenetére

Szia!
A pcm5102-nek a kimenetét használd fel. A jack aljzat - fejhalgató, a forszemek az erősítőnek. Gondolom egyszerre nem használnád öket. Vagy ez vagy az. Nekem bevált.
Szerintem a két eszközt nem tudná meghajtani. Erősítőnek meg PAM 8403 ajánlanám.
#630 koala69 tag

Új Válasz 2024-07-14 11:42:31 #630
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

koala69

tag

Udv Mindenkinek!
van azzal tapasztalata vkinek, hogy lehet e ket dac-ot parhuzamosan, ugyan azokra a gpiokra kotni? Hasznalnek egy PCM5102A-t es egy Max98357, elobbit a stereo fejhallgato kimenet miatt, az utobbit az erosito miatt -- mukodhet ez igy?
koszonom!
#629 andrasary csendes tag bimbula53 #628

Új Válasz 2024-07-10 11:04:57 #629
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

andrasary

csendes tag

válasz bimbula53 #628 üzenetére

Szia
köszönöm az infót bocsi hogy csak most jelentkezek nem voltam gép közelben.
Megprobálom és jelezni fogom hogy mire jutottam.
Üdv András
#628 bimbula53 tag andrasary #627

Új Válasz 2024-07-04 22:01:45 #628
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bimbula53

tag

válasz andrasary #627 üzenetére

Kezdésnek ezt a honlapot nézd meg és tanulmányozd: https://gist.github.com/LuczaGyuri
Az alábbiak a fontos fájlok, az adott útvonalon található fájlokat bemásolni illetve cserélni.
1.) https://gist.github.com/LuczaGyuri/c60b1742a66cb7e27a02f9d803c346bf#file-arduino-libraries-adafruit_gfx_library-glcdfont-c
2.)
https://gist.github.com/LuczaGyuri/c60b1742a66cb7e27a02f9d803c346bf#file-yoradio-main-yoradio-locale-displayl10n_custom-h
3.)
https://gist.github.com/LuczaGyuri/c60b1742a66cb7e27a02f9d803c346bf#file-yoradio-main-yoradio-myoptions-h
4.)
https://gist.github.com/LuczaGyuri/c60b1742a66cb7e27a02f9d803c346bf#file-yoradio-main-yoradio-src-displays-tools-utf8rusgfx-h
Az ILI9341-es példaként nézd és a saját kijelződet értelem szerűen változtasd meg.
#627 andrasary csendes tag bimbula53 #626

Új Válasz 2024-07-04 18:47:17 #627
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

andrasary

csendes tag

válasz bimbula53 #626 üzenetére

szia
megpróbálnám magyarositani
Üdv András
#626 bimbula53 tag andrasary #625

Új Válasz 2024-07-04 18:12:47 #626
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bimbula53

tag

válasz andrasary #625 üzenetére

Ok. Azt írd be amit a #623 -ban írtam. Nem akarod magyaritani?
#625 andrasary csendes tag bimbula53 #624

Új Válasz 2024-07-04 16:04:57 #625
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

andrasary

csendes tag

válasz bimbula53 #624 üzenetére

köszönöm
Probáltam képet feltölteni de ugy néz ki hogy nem engedte
#624 bimbula53 tag andrasary #621

Új Válasz 2024-07-04 15:35:45 #624
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bimbula53

tag

válasz andrasary #621 üzenetére

Milyen képet?
#623 bimbula53 tag andrasary #620

Új Válasz 2024-07-04 15:35:01 #623
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bimbula53

tag

válasz andrasary #620 üzenetére

Szia!
#define HIDE_VOL true
ezt kell szintén a myoptions fájlba beírni és csak a vol. csik marad.
#622 bagarol tag koala69 #619

Új Válasz 2024-07-04 12:21:30 #622
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bagarol

tag

válasz koala69 #619 üzenetére

Nem tudom, sikerült-e lekapcsolni a kijelzőt, de - megjegyzem, nem foglalkoztam még a yoradioval - nem tűnik bonyolultnak. Beírod a loop-ba
if ((millis() - lastmillis) > 30000)
{ display off } ;
else {display on};
A rotary ISR-ben (yoEncoder.cpp) pedig lastmillis = millis();
Ez így elvileg fél perc. Természetesen nem display on-off, nem tudom a változókat.
#621 andrasary csendes tag

Új Válasz 2024-07-04 11:48:39 #621
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

andrasary

csendes tag

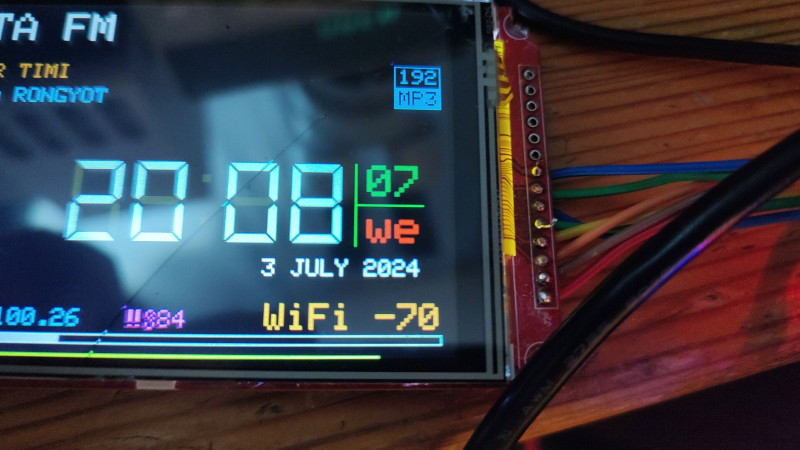

Küldök egy képet
Üdv András
#620 andrasary csendes tag bimbula53 #556

Új Válasz 2024-07-04 09:17:58 #620
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

andrasary

csendes tag

válasz bimbula53 #556 üzenetére

Szia
tudnál segitteni abban hogy a hangerö szint elött hogy lehet eltüntetni a ikonokat.A wifi jelnél is ugyanez volt Myoptions ban beitram amit irtál és tökéletes lett
Köszönöm
Üdv András
#619 koala69 tag ThomasP75 #618

Új Válasz 2024-06-26 22:08:21 #619
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

koala69

tag

válasz ThomasP75 #618 üzenetére

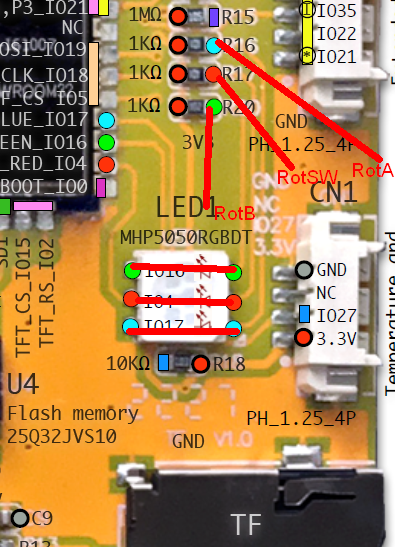

Szia - koszonom a segitseged! Kozben nekem is megerkezett a board, es elkezdtem a kiserletezest.... eddig mukodik amit kiprobaltam, a fenyero szabalyozas a fotoellenallasal otletes - ami nekem hianyzik - x ido mulva, ha nincs beavatkozas / pl hangero, csatornavaltas / akkor kikalcsolja a kijelzot, hogy csokkentse a fogyasztast.
A dac-ot egyenlore a
#define I2S_DOUT 17 #define I2S_BCLK 22 #define I2S_LRC 27
gpio-kra tettem
az rotarity-t meg tervezem a
//#define ENC_BTNR 16 //#define ENC_BTNL 4 //#define ENC_BTNB 35

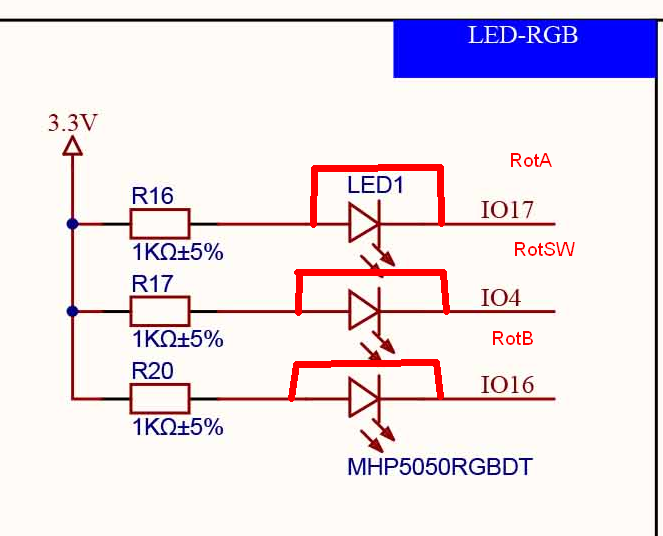

mivel az ellenallasokat leforrasztottam, es mar nincsennek meg... igy azokrol
kulon kell majd gondoskodnom...
koszonom, hogy utananeztel, sok sikert Neked is!!!
#618 ThomasP75 lelkes újonc koala69 #617

Új Válasz 2024-06-26 20:29:03 #618
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

ThomasP75

lelkes újonc

válasz koala69 #617 üzenetére

Sziasztok!
Nem próbáltam, de tervben van és ezért van az asztalomon egy 2432S028R. De elméletben a LED helyére mehet az encoder, csak át kell kötni a LED-eket és akkor az áramkorlátoló 1k-s ellenállásokból felhúzóellenállás lesz.
Pl.:

A DAC nem jó a 22,27,35-ön, mert a 35-ös GPIO csak input lehet, így én ide tenném inkább a RotSW-t, és akkor a GPIO4,22,27 -re a DAC-ot.
Fényerőszabályozás: a forráskódból az látszik hogy ha van myoptions.h -ban LIGHT_SENSOR és nem 255, akkor az ott megadott GPIO-ra adott jellel lehet a BRIGHTNESS_PIN -en lévő LED fényerejét szabályozni. Vagy a felületről, ha a myoptions.h BRIGHTNESS_PIN -je nem 255, akkor meg kellene jelennie.
#617 koala69 tag

Új Válasz 2024-06-22 18:51:17 #617
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

koala69

tag

Sziasztok, el tudna vki mondani, hogy hogyan tudom beallitani a kijelzo fenyero szabalyzast? Azt ertem, hogy az example konyvtarban lefo file-ban atirom a gpio-t, amire a kijelzo led-et kotom, de az erdekelne, hogy van arra beepitett finkcio - amit a myoption.h-ban adok meg, hogy fenyerot szabalyozzak?
Vagy ha a konyvtarbol atmasolom a file-t a yoRadio konnyvtarba, akkor megjelenik a webes feluleten ez a funkcio, es a myoption.s-t nem kell szerkeszteni?
koszonom!
#616 Simi121 aktív tag Janaboy #602

Új Válasz 2024-06-11 18:30:26 #616
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

Simi121

aktív tag

válasz Janaboy #602 üzenetére

Szia!
Esetleg át tudnád küldni ezt a youtube linket, pont ezzel szenvedek én is ilyen kijelzővel.
Hangerőt muatja állandóan, a többi csak néha bevillan.
#615 koala69 tag

Új Válasz 2024-06-06 22:27:48 #615
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

koala69

tag

valaki probalta mar ezt a panelt: https://randomnerdtutorials.com/esp32-cheap-yellow-display-cyd-pinout-esp32-2432s028r/
kerdes, hogy a 22,27,35-os gpio-on mukodik e egy pcm5102a dac? az encodert esetleg lehetne a led helyere/gpio-kra kotni?
#614 Janaboy veterán koala69 #613

Új Válasz 2024-06-06 16:43:02 #614
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

Janaboy

veterán

válasz koala69 #613 üzenetére

Ha esetleg olyan modult használnál ami a jack kimenetbe kell beledugni?
Ha jól emlékszem vannak olyanok is.
Nincs benne erősítő, csak a pcm5102 jack-je amire dugok egy erősített hangfalat.
Nem igazán vannak rögzítve, de meg se merem mutatni hogy néz ki belülről
De majd csinálok pár képet.
Amúgy ahogy látod a kijelző kivágása nekem sem lett valami szép.
De ez van.
#613 koala69 tag Janaboy #612

Új Válasz 2024-06-06 13:12:47 #613
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

koala69

tag

válasz Janaboy #612 üzenetére

nagyon jo lett! ebben a hangszoro/erosito is benne van? nekem a dobozolassal a fo problemam, hogy nem igazan sikerul a kijelzonek kivagnom a nyilast ugy, hogy szep legyen... illetve meg mindig azzal szenvedek, hogy a dac kimeneten egy bt adon keresztul fejhallgaton tudjam hallgatni... de nem jon ossze a mutatvany, a wifi az esp32-ben kifekszik, ha megy a bt, pedig mar arnyekolatam, levettem az antennat rola.... --- a belsejeben hogy rogzitetted az alkatreszeket?
#612 Janaboy veterán koala69 #611

Új Válasz 2024-06-06 11:58:54 #612
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

Janaboy

veterán

válasz koala69 #611 üzenetére

Szuper, köszi.

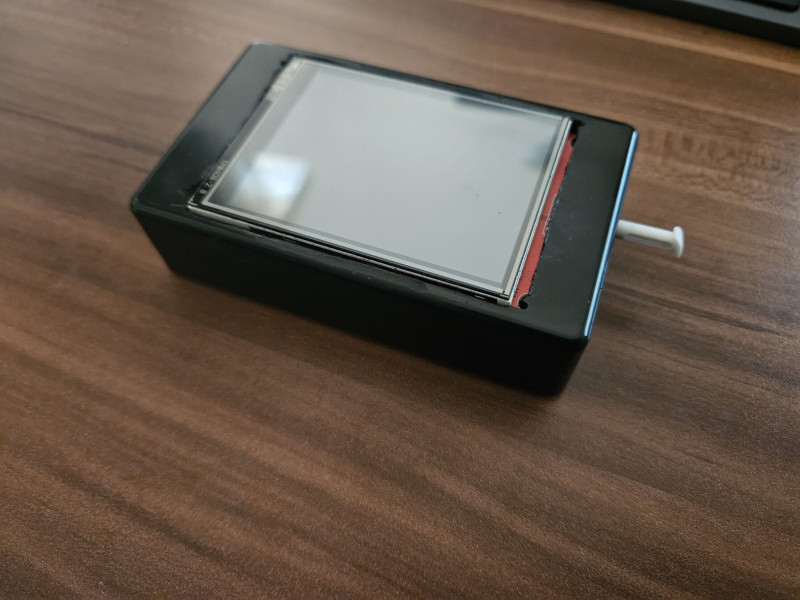

Ugyanezzel a setupal így dobozoltam be
Még mindig nem vagyok nagy szaki a téren, de kis kompakt lett
#611 koala69 tag

Új Válasz 2024-06-06 09:41:22 #611
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

koala69

tag

Sziasztok -- koszonom a segitseget mindenkinek -- osszeallt a masodik mukodokepes verzio, ILI9341-es kijelzovel touch-al, sd-vel es egy PCM5102A-val. Lerajzoltam, hogy nalam hogyan vannak bekotve az alkatreszek, felteszem ide is, hatha vkinek segitseg lesz a jovoben! [kép]
#610 bimbula53 tag dane #609

Új Válasz 2024-06-03 12:12:43 #610
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bimbula53

tag

válasz dane #609 üzenetére

Kérdéseidre válaszolva:
1.) MQTT - yoradio/példák - a szükséges fájlt a megfelelő helyre kell bemásolni, majd forditani (arduino ide/vázlat/lefordított bináris exportálása). A *.bin fájlt webes felületen feltöltöd. Minden változtatás után ezt kell csinálni.
2.) "yoradio/példák/bővitmények/" könyvtárban találod a neked szükséges fájlt.
3.) "A hangerő tartomány..." változtatásához programozni kellene.
Vagy az erősítőnél történik a változtatás.
4.) A yoradio-nál nincs igazán lehetőség. Külön kész hangszinszabályzóval kell megoldanod.
#609 dane senior tag

Új Válasz 2024-06-02 09:57:37 #609
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

dane

senior tag

Összeállt végre az egész rendszer amit építeni akartam. Egy JAMO E8 CEN hangfalba építem be az egészet. Amiket használtam: YoRadio, ESP32 board, SH1106, I2S DAC PCM5102, TPA-3110 2x15 class D erősítő, 2x 18650 akksiról meg az egész amit egy BMS kezel. Minden tökéletes de lenne néhány kérdésem.
Utólagosan hogy tudok pl MQTT konfigot csinálni? mqttoptions.h file-t fel lehet tölteni simán a board-ra vagy újra kell fordítanom az egészet és csinálhatok minden a nulláról?
Létezik-e megoldás arra, hogy a kijelző automatikusan kikapcsoljon, vagy levegye a fényerőt egy idő után?
Hangerő (előerősítés) maximalizálására van lehetőség? A hangerő tartomány 15%-át használom ki és jó lenne haz ez lenne a vége a hangerő állításnak.
Esetleg létezik valami komplexebb hangszínszabályzó megoldás hozzá?
#608 Janaboy veterán bimbula53 #607

Új Válasz 2024-06-01 11:35:48 #608
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

Janaboy

veterán

válasz bimbula53 #607 üzenetére

Na király, így akkor tudok spórolni pár lábat
Köszi.
#607 bimbula53 tag Janaboy #606

Új Válasz 2024-06-01 11:32:37 #607
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bimbula53

tag

válasz Janaboy #606 üzenetére

Igen, a megfelelő lábakat össze kötheted. Mosi-moso, miso-miso, sck-sck. A kijelzőn mind a 13 tüt be kell kötn, egyedül a 14-dik láb marad ki.
#606 Janaboy veterán bimbula53 #605

Új Válasz 2024-06-01 11:14:54 #606
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

Janaboy

veterán

válasz bimbula53 #605 üzenetére

Ööö, lehet rosszul magyarázom de azt hiszem értem amit írsz.
Szóval a #601 ben mutatja hogy a MOSI MISO SCK az ugyanarra a portokra megy az esp32-n.
De a kijelzőn ezek külön lábak.
Tehat akkor a TFT MOSI lábat összeköthetem a T_DIN lábbal és működni fog?
#605 bimbula53 tag Janaboy #604

Új Válasz 2024-06-01 10:45:57 #605
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bimbula53

tag

válasz Janaboy #604 üzenetére

Bocs de nem igazán értem.
Ha több eszköz használja a mosi,miso,sck tüket akkor a cs(chip select) pin választja ki melyik eszköz kér hozzá férést. Tehát a kijelző és a touch közül a külön külön cs pinek döntik el melyik használja a mosi,miso,sck vonalat.
#604 Janaboy veterán bimbula53 #603

Új Válasz 2024-06-01 10:18:13 #604
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

Janaboy

veterán

válasz bimbula53 #603 üzenetére

És ilyenkor össze lehet kötni a kijelző inputokat?
Mivel a kijelző MOSI, MISO ugyanazokat a bemenetek használják az esp32n.
Nem zavarják egymást?
Mert örülnék ha tudnám csökkenteni a kábelek mennyiségét
#603 bimbula53 tag Janaboy #601

Új Válasz 2024-06-01 09:44:36 #603
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

bimbula53

tag

válasz Janaboy #601 üzenetére

A bekötés továbra is jó. Nem kell szétválasztani a kijelzőt a touch-tol
~~A touch bekötés:~~
~~T_CLK = 18, T_CS= 13, T_DIN/MOSI= 23, T_DC/MISO= 19,~~
~~T_IRQ -t sehova nem kell bekötni~~
Megjegyzés: Jó kijező, én is ilyet használok full bekötéssel. Idáig nem volt gondom vele.
Csak az SD-t érdemes a HSPI-re kötni ha használni akarod.
Közbe látom magad is meg teláltad.
Én mind a két változatott használom, van olyan készülékem amelyik dugdososra van készítve és dobozolva. De a lényeg neked melyik jó.
#602 Janaboy veterán Janaboy #601

Új Válasz 2024-06-01 09:32:02 #602
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

Janaboy

veterán

válasz Janaboy #601 üzenetére

Na működik, átraktam a lábakat máshova, megtalátam egy youtube video alatt, hogy melyik láb mivel párosul
Berakom ide is hogy meglegyen:
T_DO is MISO,
T_DIN is MOSI,
T_CLK is CLk (SCK ra kötöttem)
TOUCH_CS TS_CS
T_irq is not used
Ti amúgy a lapokat mivel kötitek össze?
Ezt a rádugós kábeleket nem találom valami stabilnak.
Érdemes lenne lábanként forrasztani?
#601 Janaboy veterán bimbula53 #599

Új Válasz 2024-06-01 09:10:24 #601
Új hozzászólás
Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra
Privát üzenet küldése

Janaboy

veterán

válasz bimbula53 #599 üzenetére

Elvileg ez lenne a bekötés:
Bár nekem pl a kijelzőn nincs a touchhoz olyan hogy miso meg sck meg mosi.
Amúgy ilyen a kijelző:
Amúgy azt hiszem értem az okot, valszeg egybe vette a rendszer a TS és a TFT bekötéseket.
VSPI vagy HSPI-vel használjam? vagy az mind1?
