#10
noPublicFG
senior tag
Na a műszaki rajzokból tervezésnek vége. Mától "halott" termékeket élesztünk fel. Ez azt takarja, hogy megvannak a 3D termékek, de semmi más adat nincs már róla. Így a meglévő modellt leméretezni, majd újra felrajzolni kell. Bele is dobtak a mélyvízbe, egyből egy régi autó klíma-frontpanelét, a nyomógombokat és azok sapkáját rajzoljuk újra. Érdekes! Kíváncsi leszek meddig tart a teljes procedúra?!
-
#9
noPublicFG
senior tag

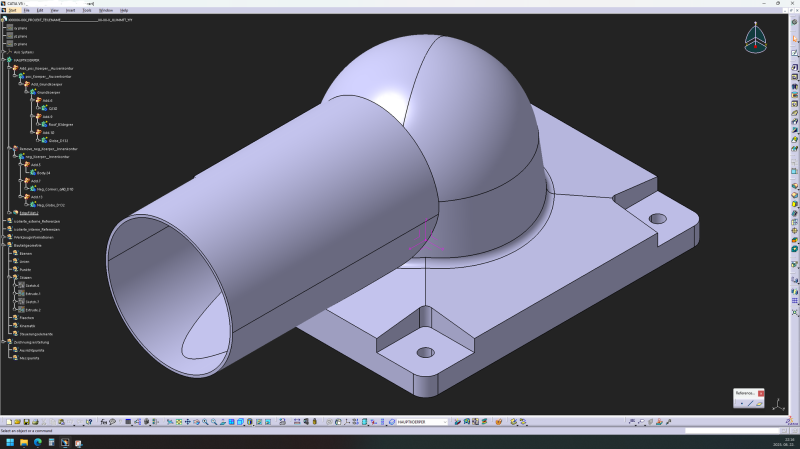

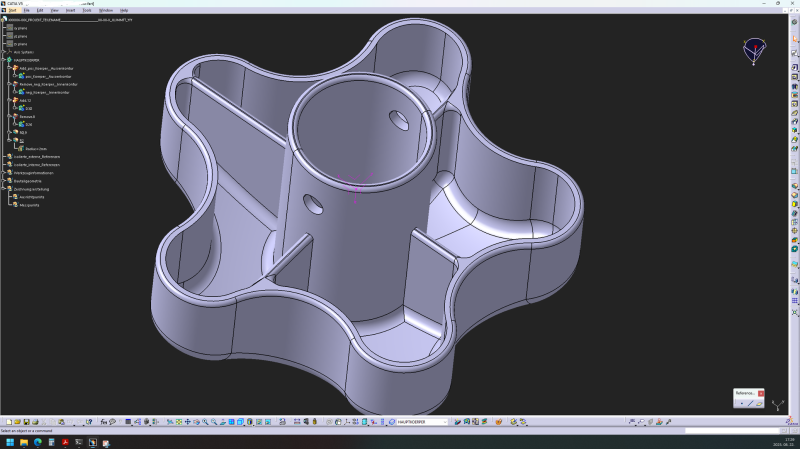

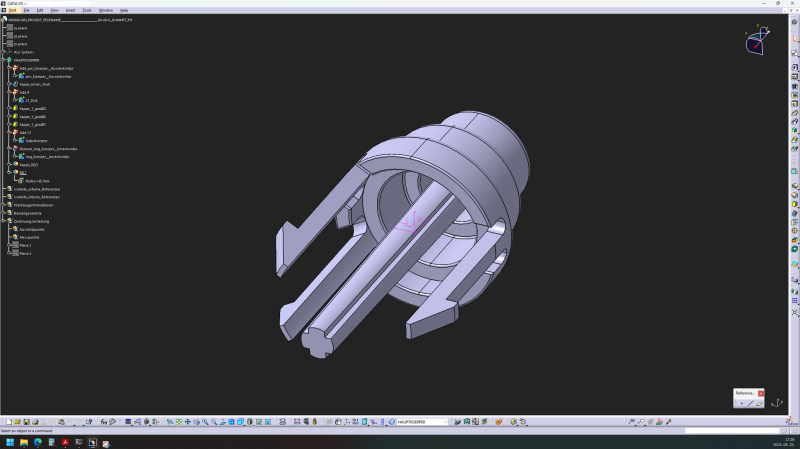

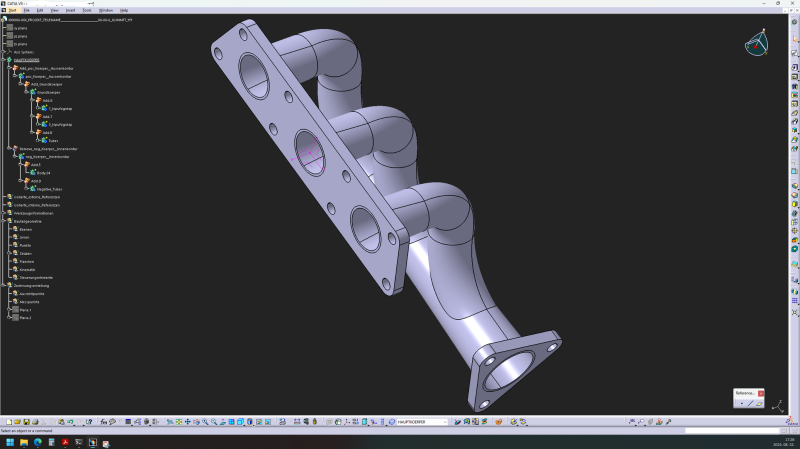

Mai nap kicsit egyszerűbb alkatrészeket terveztem, így maradt időm képernyőmentésekre. Íme pár termék:
-
#8
noPublicFG
senior tag
MrPetya19
#7
Igen, ez ilyen mega, nemzetközi kurzus.
Elég sokminden történt az utóbbi héten. Végre az egyszerű alkatrészekről áttértünk a komplexebbekre. Eléggé furának érzem a modulos felépítést.
Megtervezem az alapokat a Part Design-ban, majd a komplexebb eseményeket a Generative Shape Design-ban kalibrálom. Mit jelent ez? Legutóbb a kipufogó rendszer építésénél a Különböző síkokra felvett rádiuszok és ívek összefűzésére a GSD Combine parancsát használtuk. A vicc az, hogy millió eltérő módon megoldható ugyanaz. Pl az említett kombinálást megoldhatjuk a Combine paranccsal (mint, ahogy írtam), megoldhatjuk Intersect paranccsal, ahol két Extrude síkot egymásra/-ba fektetünk és a mettszéspontjuk megadja a kívánt ívet, vagy akár a Sweep-pel is "kihúzhatjuk" a csöveket... stb.
Ez kicsit illogikus is, mivel lehet, hogy az elődöm valamit elkészített, nekem meg óráim (ne adj Isten! napjaim) mennek el a keresésre, plussz a módosításra. (Ha kell ilyen.) -
#7
MrPetya19
addikt
noPublicFG
#6
válasz
noPublicFG
#6
üzenetére
Valahogy sejtettem, hogy ilyen giga-multi kurzus lesz, mikor jött a save managerment.
Engem eddig a creo elkerült, de szerettem a Catia V5-öt. Az egeres irányítása tényleg furi, de szerintem megszokható. A többi meg olyan, hogy ha van egy jól konfigurált céges setup, akkor közel sincs ennyi idegesítő felugró ablak. -
#6
noPublicFG
senior tag
A mai nap kicsit átláttam, miért is "kell" mindent külön body-ba menteni! Mert, ha én innen megnyitom az egyiket, Jürgen münchenből a másikat, Jean Párizsból a harmadikat (stb.) szimultán tudunk dolgozni, ugyanazon a terméken (DE ! Ugyanazon az alkatrészen nem! ) Vagy is bizonyos szempontból jó, sok szempontból nagyon elavult!
Az biztos, hogy komplexnek kell lenni a munkadarabnak, ha az ember előnyt akar kovácsolni, mert eddig a Creo, Solid Edge, de még az e-Plan is sokkal kellemesebb. (Nem, nem csak az ergonómiára gondolok, hanem a befektetett energia/végtermék kombinációjára.)Viszont, még csak most tanulom, így hagyok időt megutálni...
Legközelebb, remélem konkrétabb dolgokat is példákkal, le tudok írni... Eleddig kevés történt. -
#5
noPublicFG
senior tag
Második etap: Elkezdődött a valódi CATIA v5 kurzus. Csak a program alapbeállításával a nyolc és fél órából ötöt elb*sztunk. Rengeteg paraméter van benne, amik hasznosak is lehetnek, de ki-, be- vagy átkapcsolni kell, szinte folyamatosan.
A maradék kis időben egy tök egyszerű téglatestet kivágással és egy lyukkal kellett (volna) megrajzolni. Ekkor jöttem rá, hogy mennyire távol áll az ergonómikustól.
(Köpködés következik![;]](//cdn.rios.hu/dl/s/v1.gif)
)
Kezdjük az alapvető dolgokkal:
Mozgatás - középső egérgomb;
zoomolás - középső egérgomb nyomva tart, majd a bal, vagy jobb egérgombot egyszer klikkelve föl, le mozgatva (az egeret) nagyít-kicsinyít, (Tehát NEM nyomva tartva!)
Forgatás - középső gomb nyomva tart, majd vagy bal, vagy jobb gombot szintén nyomva tartani, és az egeret cibálni.Fasza, majd megszokom... Jött a döbbenés, nem dolgozunk egy "bodyba". Minden nyavajás mozdulatot külön, külön bodyba kell elmenteni. Megvan az alaptest? Body1, mentés. Kivágás? Body2, mentés. Furat? Body3, mentés. Kurvára fontos menteni, mert visszalépni csak 10x lehet. Ha nincs mentés, baszhatja az ember!
Na de menteni is... ehh... a legbonyolultabb lépések következnek!
Tilos a SAVE, tilos a SAVE As... !
Csak és kizárólag a SAVE Management-tel szabad menteni! Amivel megint előugrik egy idegesítő menü, (Ezekről később.) ahol az ember fél órát bóklászik, beállítgat, kalibrál, minden, mi szem-szájnak ingere.Végre leállíthatom!
Ja igen a Menük. Bárhová kattint az ember, és bármit is akar csainálni (de tényleg! Bármit.) Mindig felugrik egy menü, ahol a "vegyél levegőt, most fújd ki" tök alap dolgokat meg kell adni. Mindig.
Elhiszem, hogy ez egy professzionális szoftver (volt 20 éve), de ehez képest az általam köpködött Creo, egy ergonómikus fotel. (Ez meg egy hokedli tűpárnákkal és sünnel.)
_________ folyt. köv. -
#4
noPublicFG
senior tag
Sziasztok!
Létezik, nem létezik a topic, azért még is megpróbálom:
Idén augusztusban kezdtem egy CATIA V5 kurzust. A lehetőségeimhez mérten megosztom a tapasztalatokat / tanultakat, hátha a következő években valakinek segítségére lesz!
Első etap: Még csak az elméleti részt vesszük. Kézi (papír-ceruza) műszaki rajzolás.
Háromnézeti (Síknegyedes és Harmadik nézeti síknegyedes) vetítési módok -EU vs USA, Ide kapcsolódó ISO szabványok, valamint a 3D Axonometrikus ábrázolások rajzolása! Kabinett, Izometrikus és Dimetrikus-vetítések. -
rion85
csendes tag
Sziasztok!
Eléggé szótlan a topic, de egy olyan kérdésem lenne, hogy melyik az a CATIA verzió a V5-ből ami ha online van a gép, nem telefonál haza mint azt teszik az újabb verziók?
Kellene gyakorolnom egy kicsit, aztán próbaverzió híjján ez lehetetlen kb...
Előre is köszi ha válaszoltok
-
#1
szatocs1981
aktív tag
szatocs1981
aktív tag
Sziasztok,
magyar fórumot nem igazán találni CATIA-hoz, így gondoltam nyitok neki egy új témát, hátha beindul.
Egyszerü vagy bonyolult kérdésekkel, beállításokkal, makróprogramozással vagy bármi egyébbel kapcsolatban nyugodtan írjatok!
![;]](http://cdn.rios.hu/dl/s/v1.gif)
)
