Az ITX szabványt a VIA alkotta meg 2001-ben, mely eredetileg 21,5x19,1 cm volt, mára 17x17 cm-re redukálódott. Felhasználási területe igen széles, egyformán alkalmazzák otthoni felhasználók, mind nagy cégek különböző beágyazott rendszerekhez. Ipari területen különböző célokra felhasznált gépekhez szolgálnak alapul pl. CNC maró gépekhez, vagy ATM automatákhoz stb. A szabvány leírása a formfactors.org-on található meg. Amit érdemes kiemelni, hogy a mini-ITX kompatibilis az ATX és mATX szabványokkal - a csavarhelyek, a hátlapi panel és a bővítőkártya elhelyezése is megegyezik -, így egy mITX alaplap gond nélkül beszerelhető szabványos mATX és ATX házakba is.
Új hozzászólás Aktív témák
-
HookR
addikt
válasz nagyarpad #34817 üzenetére
Igen, elfér rajta. A hűtő amúgy a CPU tetejére megy, ami ~8mm az alaplap nyákjától.
Ellenben ha 25mm vastag ventit szeretnél mögé tenni a ház hátuljára, akkor csak egyféleképp rögzítheted a HR-02-est. Úgy, hogy az aszimmetrikus torony a memóriák fölé 'hajoljon', ami behatárolja a memóriák magasságát.[ Szerkesztve ]
▌www.thunderbolts.info | youtube.com/ThunderboltsProject ▌16personalities.com▐
-
#16939776
törölt tag
válasz nagyarpad #34817 üzenetére
Nekem a Wi-Fi modulmagassága(36mm), pozíciója (57mm) és a hűtő ferdén hátranyúló hőcsőnek a könyöke tűnik problémásnak: ha méretarányos a rajz minden féle pontatlanságot beleszámolva, akár egybe is eshetnek a valóságban. A első rajzon 57mm szerepel a foglalat középvonala és a WiFi modul között, én pedig ~57mm-t számoltam a hűtő rajza, és megadott méretei alapján 36mm-es magasságban, és pont 30-40mm körül lehet a hőcső a foglalat közepétől eltolva.
(#34818) HookR : ez pont az ellenkező tájolás, gondolom nem véletlen.
[ Szerkesztve ]
-
HookR
addikt
válasz nagyarpad #34820 üzenetére
Esetleg a ventit rögzítheted a ház hátfalára kívülről is. Ha a hűtő aszimmetrikus kiszélesedése a ház hátulja felé van pozicionálva, akkor a ház hátfala felé még marad ~17mm, ez esetben oda lehet érdemes lenne valamiféle 'szélcsatornát' képezni.
(#34821) Duracellm...: Újfent kihangsúlyoznám, hogy a hűtő méretei a CPU tetejétől értendőek, míg az alaplap alkatrészeinek magasságát az alaplapi nyáktól méritek.
[ Szerkesztve ]
▌www.thunderbolts.info | youtube.com/ThunderboltsProject ▌16personalities.com▐
-
HookR
addikt
válasz nagyarpad #34819 üzenetére

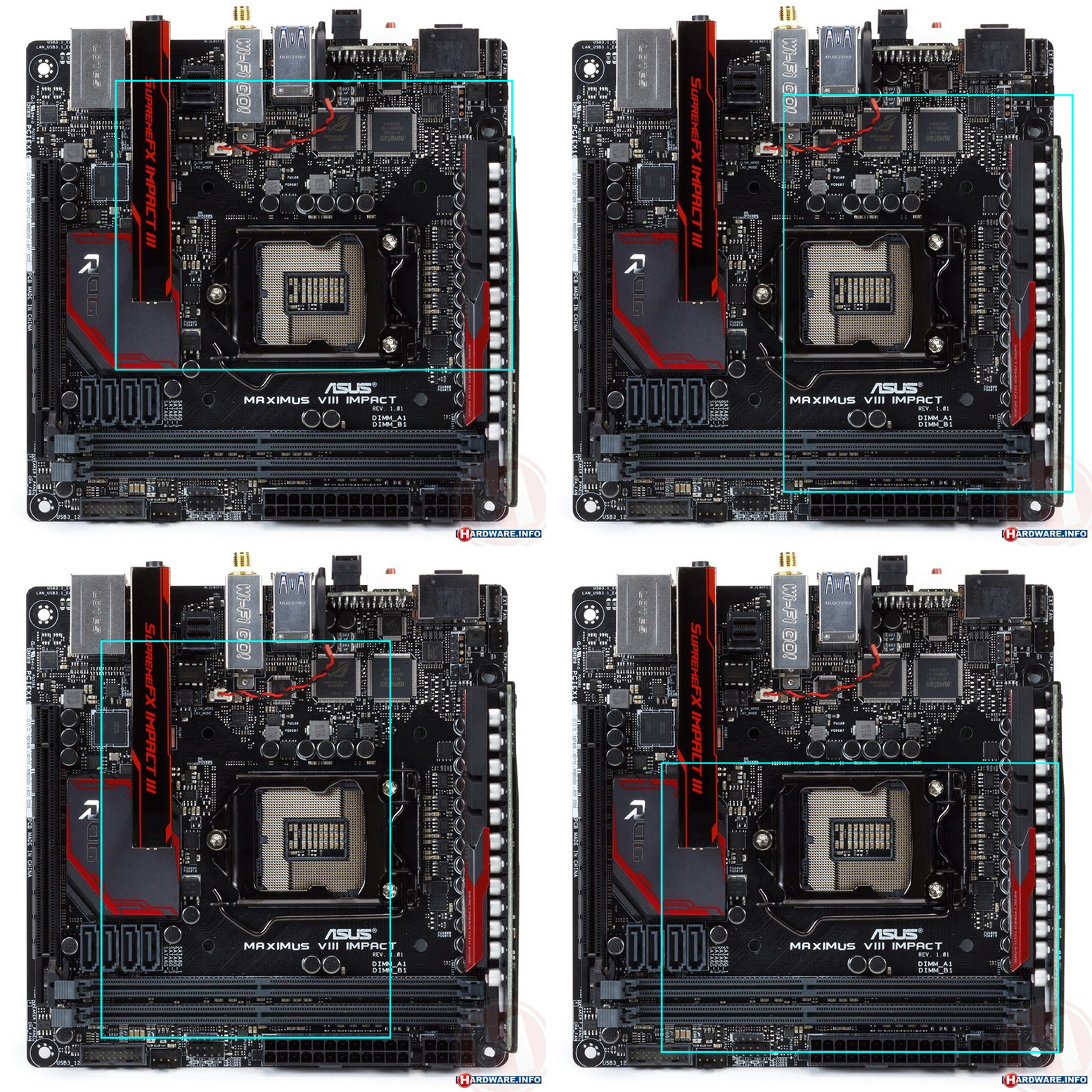

Ezen az Asus Maximus VIII Impact-ról készült képen bejelöltem a Thermalright HR-02 befoglalóméreteit különböző orientációkban: [kép]
==========================================
Amúgy a méréseket kis időráfordítással könnyen el tudod végezni magad is.
- Kell hozzá a kiszemelt alkatrészről egy legalább ~1000x1000 pixeles (minél nagyobb a felbontás, annál pontosabb a mérés), a vizsgált síkra merőleges kép, amin minél kisebb a perspektivikus torzítás. - Például ez
- Kellenek a kiszemelt alkatrész fontosabb méretei: HR-02 méretek
- Jelen esetben az alaplapi képen az ismert méretek (Pl.: Mini-ITX nyák: 170x170 mm; Intel LGA 1156/1155/1151/1150 foglalat rögzítőfuratainak közepe egymástól 75 x 75 mm) pixelhosszát elosztva az ismert méretekkel kapsz egy arányszámot (940px / 170mm = 5,5294), amivel már az összes többi mért pixelszámot át tudod váltani mm-re.Fontos, hogy:
- minden alkatrésznek a mérési síkba eső részét mérd!
- szinkronban legyenek a referenciapontok, amihez a méréseket igazítod! Jelen esetben a CPU-hűtő talpának a középpontját (a rajzon a 40 és 42mm-es távolságok közepe) kell a CPU-foglalat középpontjához (alaplapi képen a 75 x 75mm-es furatközéppontok távolságának közepe) igazítani. Ha nem is feltétlenül vizuálisan, de legalább a méretek számításánál.Így rengeteg méretet meg tudsz határozni otthon, a gép előtt ülve, pusztán a megfelelő kép(ek) és az ismert méretek felhasználásával. A kompatibilitás tisztázása mellett 3D modellek készítésénél is jól szokott jönni.
[ Szerkesztve ]
▌www.thunderbolts.info | youtube.com/ThunderboltsProject ▌16personalities.com▐
-
vastalics
csendes tag
válasz nagyarpad #56157 üzenetére
Szia!
A Z590I Vision D nagyon jó alaplap, csak figyelj nagyon a hűtők méretezésére!
A hátsó VRM hűtő kb. 38 mm magas, az SSD/Chipset-középső és oldalsó VRM hűtés U-alakot zár be, a CPU felfogatási pontok nagyon kevés helyet biztosítanak a befoglalt területen!
Nekem magas toronyhűtők (Thermalrigt Macho, FSP Windale 4) felfogatása még elfért, a gyári hűtő műanyagon található kábelvezetősínje az SSD hűtőn már feltámaszkodott, de berögzült, a Sychte Shuriken rev.B felfogatása viszont már nem fért be erre a területre! -
vastalics
csendes tag
válasz nagyarpad #56207 üzenetére
Szia!
Reddit fórumon a Scythe Big Shuriken 3-ra találtam infót, hogy rá lehet rakni és a Noctua NH-L12S-t írják még de csak felső venti elrendezéssel, nekem a magasság nem volt korlátozó tényező, Thermalright Macho toronyhűtővel használom!
A Noctua NH-L9a , NH-L9i chromax, CRYORIG C7 jött még velem szemben a neten, esetleg AIO?
Az SSD hűtő része kicsit fura, a felső feliratozott fedél alatt 2-3 mm-re van az SSD hűtőbordája, légrés van a kettő között, nekem eddig nem okozott problémát, a 140-es CPU hűtőről oda is megy valamennyi légáramlat! -
vastalics
csendes tag
válasz nagyarpad #56211 üzenetére
Lehet, hogy jó hozzá az IS-40X V2, a felfogatólemez az alaplapnál gömbölyített kialakításúak, az én Shuriken-emnek (nem Big Shuriken) pedig a sarkokban 45 fokot zár a szögletes lemez, 1-2 mm hiányzott, csak hogy beférjen, ha erőltetem karistolta volna a hűtőbordák oldalát, köszörülni pedig nem akartam!
-
Rick4
félisten
válasz nagyarpad #56217 üzenetére
Itt az összehasonlítás: [link] igaz egy id cooling is40 v3-mal, de van olyan kicsi az eltérés, hogy ezzel ne legyen gond, tripla áron nyilván a drágább lesz a jobb, igaz nem 3x annyival.
Ahogy nézem, 2200-as fordulaton mindössze 10%-on belüli az eltérés, ami miatt nem feltétlen reális a 3x-os ár.[ Szerkesztve ]
