• #86712 Dr. Szilikát őstag aujjobba #86695

  Új Válasz 2022-11-07 13:09:52 #86712

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  Dr. Szilikát

  őstag

  válasz aujjobba #86695 üzenetére

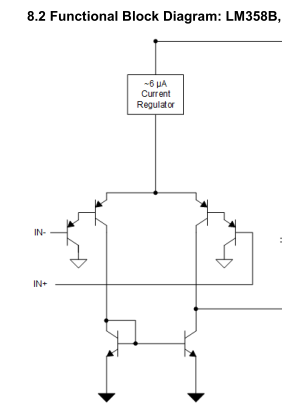

  Van különbség, az LM358 kifejlesztésének igényét az hozta el, hogy a bemenet PNP differenciálerősítője alkalmas lett egytápos rendszerben GND és ahhoz közeli szinteken operálni.



  A 741 erre nem alkalmas, hiszen a bázist lehúzva "nem operál" a tranzisztor.



• #86708 And veterán aujjobba #86695

  Új Válasz 2022-11-07 13:00:33 #86708

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  And

  veterán

  válasz aujjobba #86695 üzenetére

  Valószínűleg azért nem megy, mert ezek az OPA-k közel sem ideálisak, és a kimeneti feszültségük meg sem képes közelíteni a tápfeszültséget már pár mA-es terhelésnél sem. Ez egy bipoláris tranzisztor mellett azért gond, mert egész egyszerűen nem tudja normális tartományban vezérelni a tranzisztort, amelynek a szükséges nyitó- (bázis-emitter közti) feszültsége 0.7 V körüli. Egy PNP-t így képtelen lezárni. Erről úgy is meggyőződhetsz, hogy a szimulátorban szétválasztod a PNP emitterfeszültségét és az OPA pozitív tápját, utóbbit több volttal az előbbi fölé emelve. Mosfet-nél a nyitófeszültség több volt, ott nem feltétlenül jelentkezik ez. Mellesleg a valóságban az 'ős' 741-re is igaz ez, nem csak az LM358-ra (lásd az adatlapokon az output swing v. output voltage high limit paramétert).
  Amúgy miért kell ehhez tranzisztor? Ha a meghajtani kívánt terhelés a gyakorlatban is sok kiloohm nagyságrendű, akkor jó esetben maga az OPA is elegendő a puffereléshez. A szimulált kapcsolás inkább egy feszültségvezérelt áramgenerátorra emlékeztet.

• #86699 PHM addikt aujjobba #86695

  Új Válasz 2022-11-07 12:01:29 #86699

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  PHM

  addikt

  válasz aujjobba #86695 üzenetére

  Miért nem NPN emitterkövetőt használsz?
  Úgy működni fog opamptól függetlenül.
