• #62261 ZseF1000 csendes újonc Kernel #62253

  Új Válasz 2018-01-15 17:41:39 #62261

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  ZseF1000

  csendes újonc

  válasz Kernel #62253 üzenetére

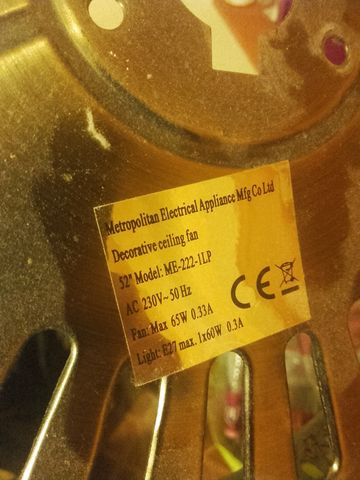

  Lekaptam a mennyezetről ezt a ventilátort.

  Leírnám, hogy van a vezetékezése (a fotókon azért kicsit nehezebb elmenni):

  Motor:

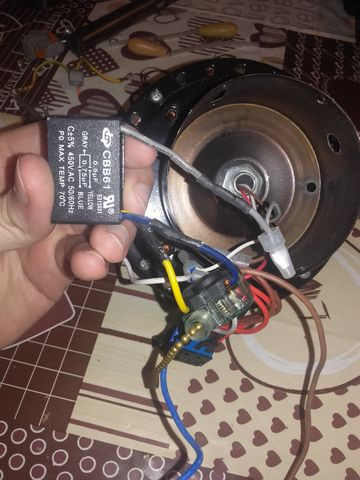

  Barna (fázis) vezeték megy a sebesség választó kapcsolóba. Ebből a kapcsolóból megy tovább egy sárga és egy kék vezeték a CBB61 kondiba. A kapcsolóból még megy egy fekete vezeték a forgásirány váltó kapcsoló egyik középső lábához. A CBB61 kondiból megy egy szürke vezeték, egyenesen a motorba, elágazás nélkül.

  Kék (nulla) vezeték megy egy csomópontba ami elágazik egy fehér vezetéken egy a motorba, egy fehéren a lámpa foglalathoz, és egy újabb fehéren a forgásirány váltó kapcsoló másik középső lábára.

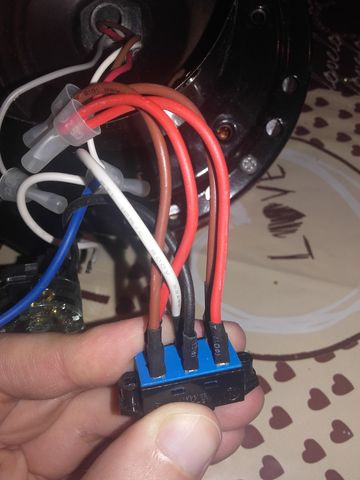

  A motorból jön egy barna vezeték egy csomópontba, ami kettéágazik, két további barna vezetékre, és mennek a forgásirány váltó kapcsoló felé, ami a forgásirány váltó kapcsoló két végére kerül átellenesen.

  A motorból jön egy piros vezeték egy csomópontba, ami kettéágazik, két további piros vezetékre, és mennek a forgásirány váltó kapcsoló felé, ami a forgásirány váltó kapcsoló két végére kerül átellenesen.

  Világítás:
  Piros (fázis2) vezeték, megy egy másik húzó kapcsolóba majd a lámpa foglalatba egy kék vezetéken.

  A közös pont a lámpa és a motorban csak a nulla vezeték.

  A földelés a fémházhoz van szimplán csavarozva.

  Remélem ez a részletesebb leírás a hozzá értőknek segít.





• #62254 ZseF1000 csendes újonc Kernel #62253

  Új Válasz 2018-01-15 12:42:34 #62254

  Új hozzászólás

  Összes hozzászólása itt Válaszok az összes hozzászólására itt Válaszok erre a hozzászólásra

  Privát üzenet küldése



  ZseF1000

  csendes újonc

  válasz Kernel #62253 üzenetére

  Az tiszta, hogy látatlanban nem lehet megállapítani a hiba okát
  A fémtest igen földre van kötve.
  Nem méregettem a kondit. Egy gagyi multiméter félém van csak.
  Sajnos ez van, ha olyan kérdez aki nem szokott hibát keresgetni és nem ért hozzá (ezt most magamra értem).
