  válasz Redplee #29723 üzenetére

  "sziasztok!
  vettem egy cooltec 12cm-es ventit házba a fennt megadott teljesítménnyel és a 400-as chieftec tápra nem tudom rákapcsolni. A tápé 3 tűs csati, a ventié 4 tűs. Az előző 8cm es venti ami volt a házba kiválóan működött. Az 12V 0.14A és nincs ráírva hány wattos volt."

  12x0.14=1.68 W

  http://www.playtool.com/pages/psuconnectors/connectors.html#eps8http://www.playtool.com/pages/psuconnectors/connectors.html#eps8

  Ha cpu ez a max amit a kábel elbír a 4 sárga egy ága 12V x 7amper = 84Watt x 4sárga = 336W elméletileg
  +12 volts 4 yellow 28 amps 336 watts

  Vannak gyengébb tápok azok fázisonként 4 amperesek és akkor is kb 198W jutna a procinak

  Be quite pure power 400W specs:

  Input current (A) 6 / 4
  Power factor at 100% load>0.99
  Voltage (Vac)100 - 240 (220)
  Peak power: 450W

  450W/ 0,92 = watts
  434/0,99=489 VA
  220-10%=198Vac
  489VA/ 198Vac= 2.4Amps
  Tehát +12V x4 sárga =48V x 2.4A = 115 W amit a procinak kifele output tudna adni ha minden ág terhelve volna
  Nyilván van változó kinél milyen az áramszolgáltatás minősége és milyen vga-t használ

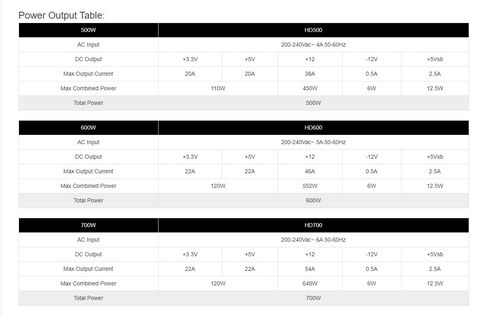

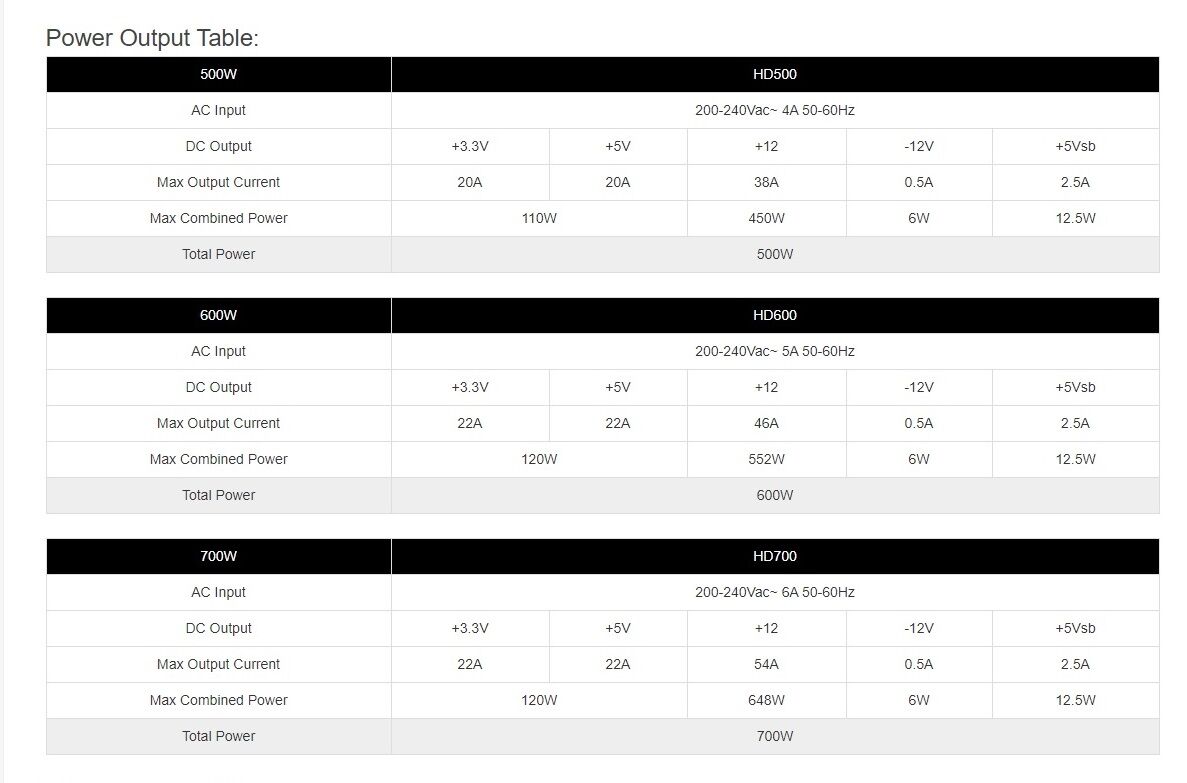

  Csak összehasonlításképpen itt sokkal egyszerűbb számolni fsp-nél mint be quite-nél mivel szinte minden ott van táblázatban:




  Például ott van a HD 500 felvenni csak 4Ampert tud fázisonként
  van rajta 12 db sárga +12V és megadták a kimeneti leadott összes áramerősségét ami 38Amper

  38A/12= 3.1A
  szóval 3.1 amper jutna átlagosan ha terhelve volna minden maxon

  ebből csak 4 sárga a másik 4 fekete földelés 12Vx 2,7A =32,4 W x 4sárga =129W megy a procinak egy FSP HD 500W táppal ha minden terhelve volna de maximum 4A lehetséges fázisonként

  Ott van a 24pin-en a pci-e-ból leadandó 75W a vga-nak 2 sárga +12V-ból ami 75W = 3A x 2sárga ággal = 6A

  szóval 38A-6A = 32A - 1x8pin 150W 3sárga x 4A =12A
  20A - 75W 3sárga x2A = 14A maradna a cpura és a ventikre, cpu pumpára 14Ax12V= 168W egy 6800XT mellett

  [link]

  "
  HOW TO CALCULATE MAXIMUM AC INPUT CURRENT.AN-21

  Knowing a power supplies maximum input current can be helpful in selecting electrical service requirements, circuit breaker selection, AC input cable and connector selection and even picking an isolation transformer in floating applications. Calculating the maximum input current is fairly easy knowing a few basic parameters and some simple math.

  High Voltage Power Supply Power Rating
  All of Spellman’s power supplies have an advertised maximum power rating, in watts. This is the first parameter we’ll need and it can be obtained from the product data sheet. Most of Spellman’s power supplies have the maximum power rating right in the model number. Like for this example an SL30P300/115 is a 30kV, positive polarity unit that can provide 300 watts, maximum; operated from 115Vac input line.

  Power Supply Efficiency
  The power supplies efficiency is the ratio of input power to output power. Efficiency is typically stated as a percentage or a decimal less than 1, like 80% or 0.8. To figure out the input power we take the stated maximum output power and divide by the efficiency:

  300 watts / 0.8 = 375 watts

  Power Factor
  Power factor is the ratio of the real power to apparent power utilized. It is typically expressed as a decimal number less than 1. Real power is expressed in watts while apparent power is expressed in VA (volt-amperes). Single phase uncorrected switching power supplies typically have fairly poor power factor, like 0.65. Three phase uncorrected switching power supplies have a higher power factor, like 0.85. Units with active power factor correction circuitry can have very good power factor like 0.98. In our example above the supply is an uncorrected unit, powered by a single phase line so:

  375 watts / 0.65 = 577 VA

  Input Line Voltage
  We need to know the AC input voltage the unit is designed to be powered from. In the example above the AC input voltage is 115Vac. This is the nominal voltage, in reality the input voltage is specified at ±10%. We need to subtract 10% to account for the worst case, low line condition:

  115Vac – 10% = 103.5Vac

  Maximum AC Input Current
  If we take the 577 VA and divide it by 103.5Vac we get:

  577 VA / 103.5Vac = 5.57 amps

  If our AC input voltage is single phase, then we have our answer, 5.57 amps."
