    tonermagus

    aktív tag

    válasz Aryes #11715 üzenetére

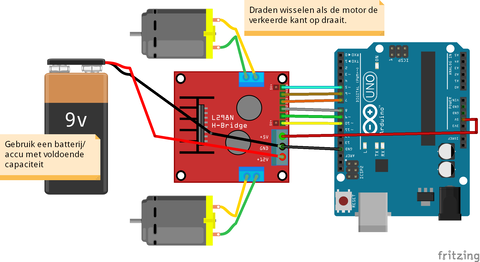

    Sajna a Fritzing-ben nem találtam ezt a fajta L289N vezérlőt, így nem tudtam szépen megrajzolni, de linkelek egy képet. Hasonlóan kötöttem be annyi különbséggel, hogy az ENA és ENB lápakat nem vezettem ki az Arduinora hanem hagytam rajta a jumpereket, illetve az 5V-os kimenetre nem kötöttem rá az Arduino VIN lábát. Viszont az L289N GND kivezetést plusszba rákötöttem az Arduino egyik GND lábára (ha jól emlékszem csak így forog a motor és a lenti rajzon is így van).

    Illetve gondolom az mindegy, hogy a motor-t milyen polaritással kötöm rá az L289N-re....

    Egyéb infó:
    - az elem nem mertül le, továbbra is 8V+ van benne.
    - ami érdekes volt, hogy szépen lement ~6V-ról pár másodperc alatt 2V alá. Ha kikapcsoltam, vártam picit akkor kicsit magasabb V-on pörgött mint amikor kikapcsoltam. Minél többet vártam két beindítás között annál magasabb V-ról indult. Melegedést nem éreztem sehol a nyákon.
