Új hozzászólás Aktív témák
-
-
válasz
sabrinho
#5192
üzenetére
Nagyobb mennyiségű lisp esetén, vagy ha a szervezetnél egyszerre kezelnéd minden gépen a betöltendő lispeket, akkor érdemes létrehozni egy acaddoc.lsp fájlt. Ezzel az indulás is gyorsabb, mint ha a Content Suite-tal (indítópult) töltenéd be a programokat, mert csak a parancs nevét tölti be előre, maga a kód csak akkor tölt be, amikor elindítod az adott paranccsal.
-
-
válasz
sabrinho
#4998
üzenetére
Ha lekicsinyíted, akkor nem lesz jó a méretarány, A4-re szerintem nem fér rá a jelmagy úgy, hogy ~2mm-es legyen a betűmagasság.
Megpróbálhatod azt, hogy modelltérben elhelyezed a jelmagyot, aztán papírtérben beteszed egy új viewporttal.
Vagy a C+I mappájában, a Közmű mappán belül van egy Blokk nevű mappa, amiben megtalálható a C+I_Jelmagy.dwg, azt módosíthatod (scale), de előtte csinálj róla biztonsági mentést. -
-
Tapló
csendes tag
válasz
sabrinho
#4825
üzenetére
Igen, a távközlési cégektől egyre többen kérik, hogy egyedi jelölése legyen a vonalaiknak. Ami részben jogos, hisz már annyi cég van, hogy teljes káosz a rajzokon néha. Viszont olyan is van, hogy pl telekom alépítményben halad másik cég kábele, ami szintén érdekes, ha a rajzon külön külön meg kell jeleníteni.
Mi PDF-et és dwg-t szoktunk feltölteni, ha jól tudom. A rajzokon se koordináta háló, se őrkereszt, se hasonlók nincsenek, eddig ezzel kapcsolatban nem érkezett visszajelzés.
-
-
lumpy92
aktív tag
válasz
sabrinho
#4786
üzenetére
Szia.
Beilleszted a PDF-et. Utána a PDF rajzon lemérsz egy objektumot, aminek ismered a valós hosszát (mennyinek kéne lennie).
Ezután aLÉPTÉKparancsot kiadod, kijelölöd a PDF-et, megadod neki a sarokpontot bázispontnak, majd a léptéktényezőhöz beírod a valós (kívánt) hossz és a rajzi hossz hányadosát. -
-ZeeZee-
senior tag
-
-ZeeZee-
senior tag
válasz
sabrinho
#4752
üzenetére

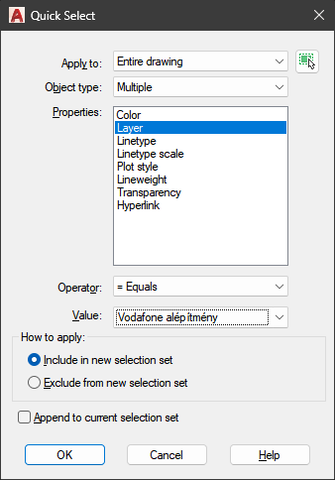

3 féle kijelölés van.
- balról-fentről - jobbra lefele: csak azokat az objektumokat jelöli ki, amik teljes egészében a kijelölő téglalapban vannak
- jobbról-alulról - balra felfele: minden objektumot kijelöl, aminek egy akárcsak egy kis része is a kijelölő téglalapban van
- folyamatosan nyomva tartott bal egérgomb: poligonos kijelölés (nem téglalap alakú) -
#4702
kriszpontaz
veterán
sabrinho
#4700
kriszpontaz
veterán
-
#4701
agyrágóbogár
csendes tag
sabrinho
#4700
agyrágóbogár
csendes tag
válasz
sabrinho
#4700
üzenetére
1. Érdemes e-mailen felkeresned a kérdéses közmű-üzemeltetőt. És úgy elkérni az adatot. (Bár ez jogszabályellenes.) Vagy (ha engedélyes tervről van szó) feltételezett nyomvonalként a WMS adatot rárakni, azzal, hogy a pontos nyomvonalat a kivitelezéskor (kiviteli terv elkészítésekor) egyeztetni kell, vagy kutatóárokkal feltárandó .
2. A 324/2013. Korm. rendelet világosan leírja, hogy: "A közművezeték-üzemeltetői téves adatszolgáltatáson vagy adathiányon alapuló terv vagy kivitelezési károkozás esetén az abból származó felelősség - a (3) bekezdésben foglalt kivétellel - a közművezeték-üzemeltetőt terheli." (8.B.§ (2))Érdemes végigfutni a e-közműtől levett log fájt. Ebben nekem már volt olyan írva, hogy az XY szolgáltatótól az adatokat nem sikerült levenni.
-
sabrinho
tag
válasz
sabrinho
#4699
üzenetére
Megjött a válasz:
"Tájékoztatjuk, hogy a jelzett közművezeték-üzemeltető jelenleg csak a térképi megjelenítéshez szükséges adatszolgáltatás (WMS) biztosítja az e-közmű felé, a tervezéstámogatási adatokat (WFS) még nem szolgáltat."
Kérdéseim csak a következők:
1. mi alapján készítsünk rajzot az érintett nyomvonalról
2. ki a felelős egy esetleges vezetékszakadásért?Feltettem nekik, ha írnak, megosztom.
-
-
Nisida
aktív tag
válasz
sabrinho
#4601
üzenetére
Én nem erről beszélek, amig egy létesítmény csak engedélyel rendelkezik de nincs megépítve akkor még nincs hivatalos bemérés, de ekkor már fent kéne lennie, mint engedélyel rendeékező létesítmény. Mrt ha én megtervezem, és engedélyem van rá akkor más ugyanoda ne akarjon létesítményt engedélyeztetni és pláne nem építeni.
-
#4598
kriszpontaz
veterán
sabrinho
#4597
kriszpontaz
veterán
válasz
sabrinho
#4597
üzenetére
Beolvasáskor ugye ki kell jelölni az fájlokat. Azután megkérdezi milyen méretarányban kívánod beolvasni (alapból asszem 1:1000) . Ha ennek a beállításnak ellenére nem módosul (ugyanakkorában olvassa be), a vonaltípus léptékkel állítható fóliánként. A jelmagyarázattal együtt módosul. Nincs most nálam beimportálható anyag, úgyhogy nem tudom képernyőképekkel illusztrálni.
Van lehetőség a szalagmenüből utólagos rajzi léptékváltásra is. -
#4594
kriszpontaz
veterán
sabrinho
#4593
kriszpontaz
veterán
válasz
sabrinho
#4593
üzenetére
Elmondásod alapján pláne abszolút érthetetlen, hogy egy bizonyos szolgáltató miért szórakozik hiánypótlásokkal - melyen a saját nyomvonalát kéri megjelölni!!!!!
Az már csak hab a tortán, de én ilyet nem csináltam sosem. Tudom, hogy van olyan szolgáltató, aki azért dobja vissza a rajzot, mert nincs jelölve rajta (felirattal), hogy mely vezeték tartozik hozzájuk, még ha le is tudja ellenőrizni, hogy az érintettség fennáll-e vagy nem. Sajnos ezeket csak a kapcsolt adatokból (tulajdonság panel) tudod kézzel kiszedni, ha nincs megfelelő szoftvered hozzá.
A seri2000 fejlesztőjének programja (volt HungaroCAD-es) másképp olvas be és feliratoz is szolgáltatónként, csak magára a helyszínrajzra, ami ettől sokszor túlzsúfolt -szerintem-, de ettől még jól dolgozik. -
#4592
kriszpontaz
veterán
sabrinho
#4591
kriszpontaz
veterán
válasz
sabrinho
#4591
üzenetére
Pont azon a másik oldalon ülök (még egy ideig) amiről beszélsz. A szolgáltatóhoz beérkező egyeztetések nagy részénél nincs DWG, DXF melléklet csak PDF (vagy még az sem). A temérdek beérkező kérelemnél nincs idő azzal szöszmötölni, hogy bekéregessem hiánypótlásban a DWG-t (ugyanis a hiánypótlással csak tolódik az egyeztetés, a benyújtott hiánypótlás utáni válaszadási időd pedig csak pár nap), vagy ráillesztgessem a saját állományomat, vagy PDF-et vetítgessek be - ha sikerül - EOV helyesen. Főleg, ha kilométeres nyomvonalakról van szó. Egyszerűen nincs rá idő. Természetesen megcsinálja az ember ha szükséges, és van időkeret rá, de hidd el, inkább összenézem a térinfó rendszerrel, minthogy C3D alatt szórakozzak vele. Sokan nem látják milyen ez, főleg ha egy ember van rá, és nem ez a munkája csak muszájból csinálni kell, mert senki nem foglalkozik vele vagy nem ért hozzá.
-
Nisida
aktív tag
válasz
sabrinho
#4588
üzenetére
Alapjában még egy lehetőség hogy megvszed a C+I -nek a hirdetett konverziós programját 70e+ÁFA de az még ha "gyári" megoldás is van mit hegszeteni rajta.
Pl nekem a rendszer által használt fóliák és vonal típusok a halálom. De a probléma gyökere a térinformatikai tartalom ezért kell a MAP-al is szarakodni meg a SHP állomány erőltetése.
A legjobb megoldás egy Lechner központos E-közmű direkt dxf import lenne ami megfelel a régi ágazatban elfogadott standardoknak, mint fólia mind - és leginkább ebben a - vonaltípus rendszerében. Mert most a konverzióban bekövetkező hibákért mi vagyunk a felelősek és ez addig nem lesz probléma ameddig valaki bele nem hal egy elcseszett , elnézet konverziós hibába amikor egy NF kábelt KIF nem nézel és valaki bele nem csákányoz.
-
#4585
agyrágóbogár
csendes tag
sabrinho
#4583
agyrágóbogár
csendes tag
válasz
sabrinho
#4583
üzenetére
Azt jelenti, hogy be kell hoznod a rajzba. Blokkbeillesztéssel, vagy ctrl+c; ctrl+v-vel. A lényeg, hogy azok a blokkok benne legyenek a rajzban, mert akkor tudja a pontok helyére rakni a szimbólumokat (műtárgyjeleket). Sajnos a szimbólumok 0 elforgatással lesznek beillesztve.
Az applikáció saját rétegre rakja a különböző közműveket, aminek a színét könnyen megváltoztathatod. Csinálhatsz, vagy ha van saját rétegkiosztásod a közművekre akkor azt is használhatod, csak a lispben kell átírni egy-egy sort (idézőjelben lévő szöveg adja a fólianevet).
Pl.:
(list (list "hi1" (list '("v_halofunk" 1) '("v_elhmod" 1)) "Kozmu_Tavkozles_Orszagos_Legvezetek")) helyett:
(list (list "hi1" (list '("v_halofunk" 1) '("v_elhmod" 1)) "kmű_ml_távk_lv"))
Ha vannak saját blokkjaid, akkor a lisp-et hasonló módon átírva beillesztheted, csak a lényeg, hogy a blokk a rajzban legyen.Hrsz és telekhatárt az e-közmű nem szolgáltat, azt más módon kell beszerezned, pl. földhivatal, vagy geoshop.
-
#4580
agyrágóbogár
csendes tag
sabrinho
#4579
agyrágóbogár
csendes tag
válasz
sabrinho
#4579
üzenetére
A MAPIMPORT parancsnál be lehet állítani, hogy a poligonokat zárt vonalláncként importálja. Ekkor nem lesz kitöltés, csak a körvonal.
Érdemes a shp fájlokat használni, mert abban több (rejtett) információ van, mint a dxf-ben.
Egy kis ingyenes okosság a többletinformációk kinyeréséhez:
És van fizetős e-közmű konvertáló is:
http://www.seri2000.hu/help/shapeinstall/su1_index.html -
#4578
kriszpontaz
veterán
sabrinho
#4577
kriszpontaz
veterán
-
lumpy92
aktív tag
válasz
sabrinho
#4545
üzenetére
Beállítasz mindent egy üres rajzfájlban, majd Mentés másként->fájltípus legyen .dwt (rajzsablon fájl). Ha indítasz egy új rajzot, ezt hívd be alapnak. Meglévő rajznál jobb klikk az Elrendezés1 fülre,majd ott Sablon alapján. Kiválasztod a rajzsablonfájlt (vagy egy másik sima dwg fajlt), és kiválasztod, hogy melyik legyen.
-
Új hozzászólás Aktív témák
