#60252516
törölt tag
válasz
jogibeer
#269
üzenetére
Na igen, "Brownout detector was triggered" üdv a klubban.
Úgy érzékeli hogy a tápfesz leesik boot közben és ezért újraindul, és újra, és újra...
A Brownout detector -t kilehet kapcsolni szoftveresen, csak pár sort kell hozzá adni lásd itt.
Lehet hardveresen is próbálkozni, extra kondi a táp oldalra.Egyik se 100% -os megoldás, pláne ha gyártási hibás az esp32, mint nálam.
-
bimbula53
tag
válasz
jogibeer
#262
üzenetére
Gratula a kitartásért
ami meghozta a sikert. A következő már pofon egyszerű lesz.Egy picike aproságal had egészitsem ki. A myoptions.h fájlba írd be a következőt:
#define RSSI_DIGIT true - és forditsd le majd töltsd fel. Arduino - Vázlat - Lefordított bináris exportálása opciót kell választani. A yoradio.ino mellett találod meg.
Ezt már OTA -n keresztűl webes felületen meglehet tenni.Ez a jobb alsó sarokba lévő kriksz-kraksz helyet a wifi erőssége számokban jelenik meg. Ha még mindig kriksz-kraksz jeleink meg írjál.
-
bimbula53
tag
válasz
jogibeer
#253
üzenetére
Mivel a Karadio és a Yoradio hardver beállitásai átjárhatoak igy sok a közös benük.
A Karadio rákfenéje a *.csv fájlokban van, de ugyebár *.bin fájlá kell konvertalni.
Nadim nevezető uriember megoldotta 1 rövid egyszerű kis programmal.
Yorádionál a myoption.h fájl a rákfene.
Egy kis mult: karadioval kezdtem yoradionál tartok. 3féle változatban más-más hardverrel.
Közben megemlitem, hogy "ESPFlashDownloadTool" programmal és a "blank4M.bin" fájlal tisztára lehet törőlni az esp32-t.
1. esp32/38pin + 1 encoder + tft 2,4" kijelző + MAX98357a
2. esp32 mini v1 + 1 encoder + tft2,8" kijelző +UDA1334a
3. esp32 mini v1 + 6 nyomogomb(bár 3 felesleges, csak a karadio vázra épült) + 0,96" oled kijelző + PCM5102
Ezekről hiába adnék bekőtési rajzot ha nálatok más a hardver.
Viszont abban tudok segíteni ha kapok pontos tiszta hardver beállitásról 1 myoption.h fájlt, leforditom *.bin fájlra amit espflashdownloadtools-sal írható az esp32-re(bár idáig csak 2szer csináltam proba képen magamnak) -
bimbula53
tag
válasz
jogibeer
#243
üzenetére
Küld el a myoptions.h fájlt amit szerkesztettél!!! Ezen sok mulik! Megnézem, s ha kell javitom, utána vissza a feladonak.

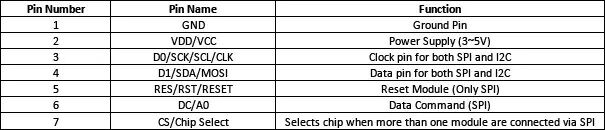

Kijelzönél - D0 = SCK - ESP = P18 pin
- D1= MOSI - ESP = P23 pin
- RES = RESET(RST) - ESP = EN pin
- DC = Data Com. - ESP = P4 pin
- CS = Chip Select - ESP = P5 pin
Jelen esetben a MISO kimarad.
Az encodert is ott lehet beállítani, hogy milyen funkciora akarod használni.
A DAC-nál mi volt a probléma? Mind két oldaláról készíts képet. Melyik 2 érintkező nem volt összezárva? De, az eszköz sztereo!

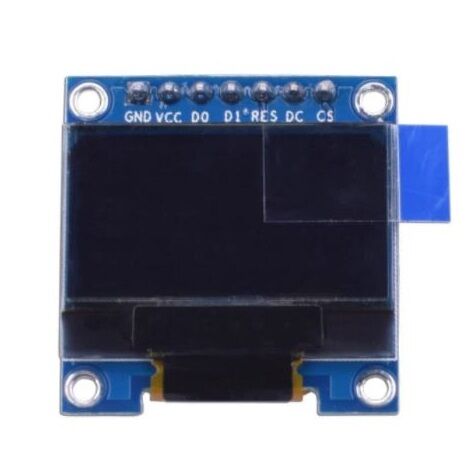

Kedvcsinálonak ez a 0,96" -os kijelző kinézete.
-
-
bimbula53
tag
válasz
jogibeer
#232
üzenetére
A 38 pines esp32 is jó. A 7 pines kijelző is tökéletes. A különbség az SPI és az I2C között, hogy az elöbbi gyorsabb megjelenést produkál. Hamár uton van a 4 pines akkor nincs értelme a forrasztgatásnak(igen smd tologatás), de a képen látható minden információ.
Kapcsolásnál nem a programra ha nem az eszközök bekötésére tenék javaslatot, hogy mit hova ha bizonytalan lennél.
Egyébként platformio-ra is elkészült a program. -
bimbula53
tag
válasz
jogibeer
#230
üzenetére
Bocsi a buta kérdésért de minek a rövidítése a "KSGER".
A videotonosat én is láttam, ügyes. Sajnos még nem sikerült az eszköz programozojához eljutni, pedig nagyon kiváncsi lennék a tapasztalataira.
A Yoradio szép, sok oldalú, sok különböző eszközt tud kezelni. Jó magam 3 változatban is elkészitettem.
A kijelzőt érdemes elöször gyári beállításban kiprobálni(nem kell forrasztgatni).
Abban tudok segíteni, hogy összeállitok neked 1 kapcsolást.
Programozáshoz Arduino IDE 1.8.19 -s verzió kell vagy Platformio szükséges.
Windows vagy Linux amit használsz?
Kapcsolásirajzal nem tudok szolgálni(nem erőségem). -
bimbula53
tag
válasz
jogibeer
#228
üzenetére

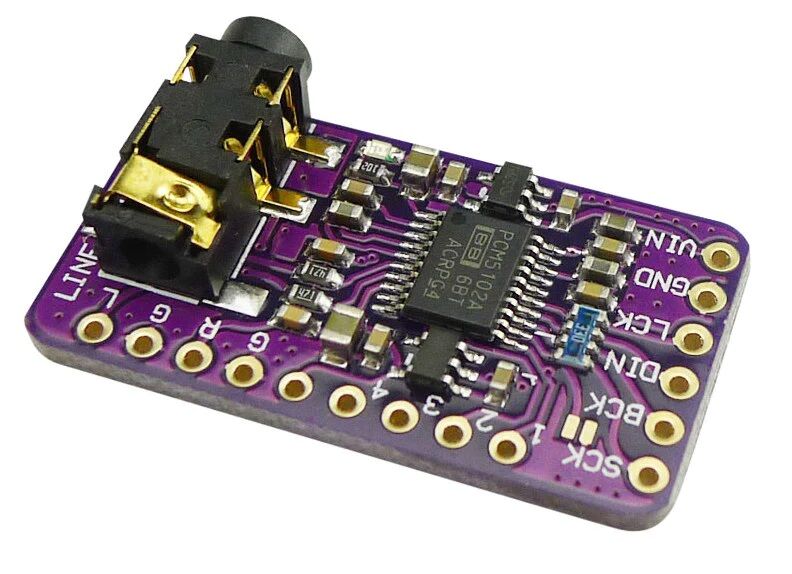

Elöször is a PCM5102-vel kevesebb gond van. Rögtön megszolal. A VS1053b -vel szemben jobban preferálom.Amennyivel többet tud azt a Yoradio szofveresen megoldja az I2S-en lévő DAC-oknál(PCM5102).
Az esp32 hátoldalán vannak a feliratok azt kell szemelött tartani. Az encodernél írtakat itt tudod azonositani.
A kijelző SPI protokolon van, vagyis 4vezetékes csatlakozást igényel.( gondolom nem akarsz forrasztgatni).
Igen van élet usb -n kivül is.
Ha a Hestortól vetted a VS1053-at akkor az nem VS1053, ha nem VS1003. Nagyitoval nézd meg a chippet. A kép VS1003-t mutat.
Ehez képest a PCM5102 jobb választás. (Én ezt is használom és nincs semmi bajom vele.)
Végezetül írd meg hogy gondoltad az összeállítást.
Szoftveresen Arduino IDE -t használod? -
bimbula53
tag
válasz
jogibeer
#226
üzenetére
Az alkatrész oldala lett volna érdekes. Onnan lehet megtudni, hogy gyárilag mire van beállítva. Ha azt látom tudok segíteni a bekötésnél.
Az esp32-ről is csinálj képet a beazonosításhoz.
Az encoder bekötéshez csak 1 példa: 16, 17, 5, pinek.
A 16-17 D1 és CLK, az 5 - SW.
A vs1053b-ről is kell kép, mivel több féle változata van forgalomba. -
bimbula53
tag
válasz
jogibeer
#224
üzenetére
Szia!
A 7 pines 0,96" oled kijelzöd bekötése a hátoldalon található. 4 féle üzemodban lehet használni. I2C valamint SPI protokollon müködik. Tegyél fel 1 fényképet a hátoldalról.

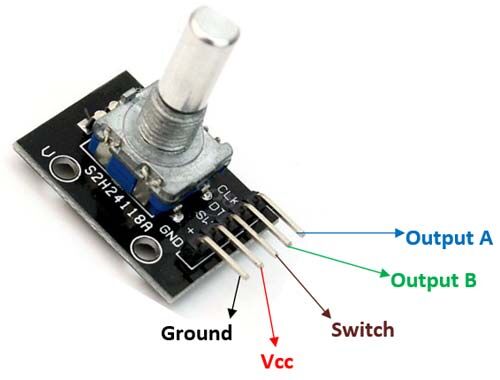

Az Encoderrel mi a bajod?
Switch= BTNB, Output B= BTL, A=BTR
Olvasd el a program írójának a [link] -jét. Természetesen ha valami nem tiszta kérdez segitünk!
Szoktam járni Győrben, meg Tapolca fele néha.
BCK/BCLK = 26, DIN/DOUT = 27, LCK/LRC = 25 az SCK = GND
