Chieftronic M2: ugye, hogy nem kell annyi üveg?

Külső

Több mint két év telt el azóta, hogy kezünk ügyébe került a Chieftec gamer almárkájának számító Chieftronic egyik legjellegzetesebb háza, az M1 Gaming Cube. Akkori tesztünkben kifogásoltuk az eszköz szellőzését (legalábbis az alapján, amit annak gyári állapotában tapasztaltunk), minden más tekintetben viszont elégedettek voltunk vele, ezért különösen nagy örömmel láttuk, hogy a gyártó főleg a szellőzés területen fejlesztett a házon, amikor kiadta utódját, az M2-t. Jelen cikkünkben részletesebben is kivesézzük, hogy min változtattak a mérnökök, illetve az is kiderül, hogy a módosítások milyen mértékben befolyásolják az eredményeket.

[+]

A legfontosabb újítás már a kicsomagoláskor kiszúrható. A 350 x 400 x 270 mm kiterjedésű ház elődjével ellentétben rácsozott előlapot kapott, ami a mögé szerelt ventilátorok szellőzése szempontjából mindenképp hatékonyabb, mint a korábbi, teli műanyag megoldás. Ez a változtatás egyben azt is jelenti, hogy lekerült a házról az előlapon végighúzódó ARGB LED szalag, így világítást már csak a három darab, gyárilag beszerelt légkavarón találunk. A rácsozáson helyet kapott még a gyártó logója, továbbá megmaradt az előlap két szélén elhelyezett, annak szinte teljes magasságán végigfutó szellőzőrács.

[+]

A ház tömege annak ellenére is alig változott (7,5-ről 7,47 kg-ra csökkent), hogy már csak kétoldalt találkozhatunk edzett üvegből készült lapokkal (melyek alsó harmada a kétszintes ház alsó kamrájának takarása érdekében teljes sötétítést kapott), a tetőlemezre ugyanis már nem került az átlátszó anyagból. Helyét olyan műanyagborítás vette át, melynek közepére kipattintható szellőzőrács került, ami alá két ventilátort vagy egy, legfeljebb 240 mm hosszú radiátort szerelhetünk.

[+]

Ahogy azt már említettük, a beltér ugyanúgy kétszintes elrendezést kapott, mint az M1, ezt pedig a hátoldal elrendezése is bizonyítja. Felül a hátsó ventilátor szellőzője és két, vízhűtéses rendszerek alkalmazásakor használható csőnyílás nyitja a sort, melyek alatt először az alaplapi csatlakozók kivágásával és a négy PCIe bővítőkártyahellyel találkozhatunk, legalulra pedig az ATX vagy SFX formátumú tápegységek számára kialakított ablakot, valamint egy, a mögé helyezett SSD-k szellőzése céljából kialakított rácsot pillanthatunk meg.

[+]

A ház alján a négy, csúszásgátló betétekkel rendelkező, eltávolítható láb között további szellőzőket találunk, melyek közül a kisebb a merevlemezkeret, a nagyobb pedig a táp hűvösen tartásáért felel, a mérnökök pedig mindkettőt könnyedén eltávolítható porszűrővel látták el.

[+]

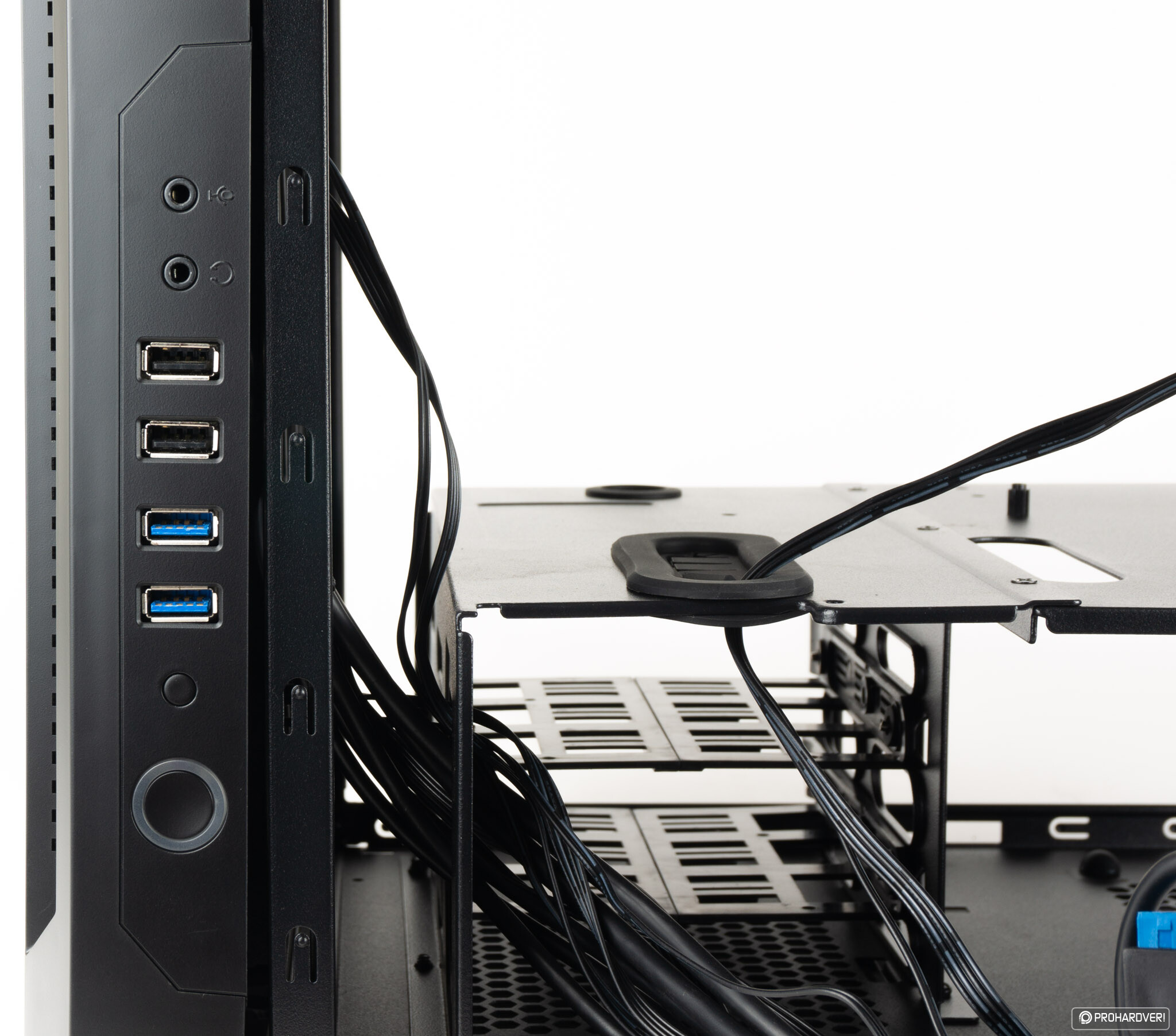

Az előlapi csatlakozópanel panelt a ház – szemből nézve – jobb oldalán, az üveglap előtti részen kell keresnünk. A bekapcsoló- és a reset gomb fölött két USB 3.0 port, két USB 2.0 csatlakozó és két jack aljzat sorakozik. Egy USB Type-C igazán elférhetett volna még itt.

Belső

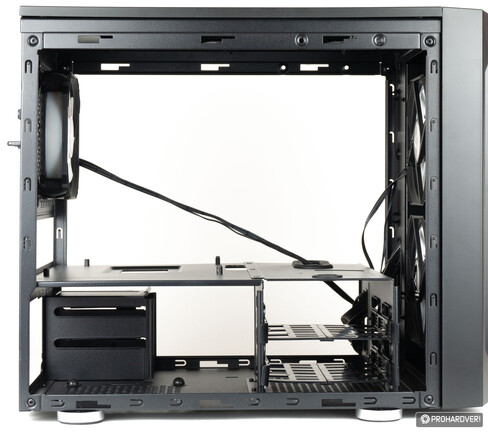

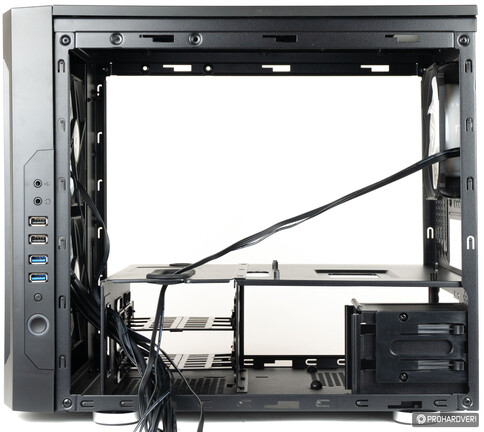

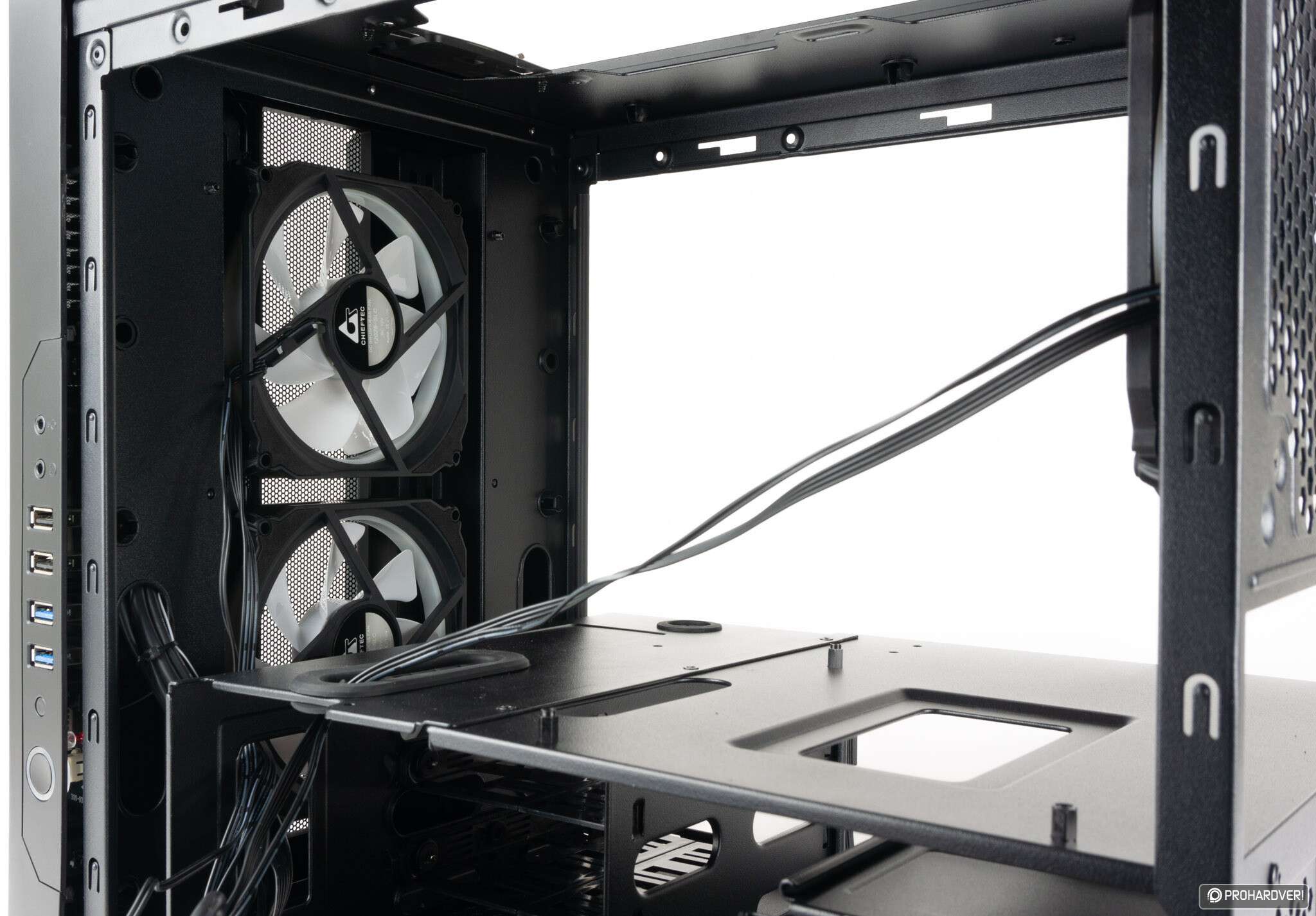

A hátulról kézzel oldható csavarokkal rögzített oldallapok, illetve a lepattintható tetőlemez és előlap eltávolítása után egy minden irányból könnyen hozzáférhető beltérrel találjuk szembe magunkat, amely a vízszintes orientációjú alaplaptálcával egy alsó és egy felső kamrára lett felosztva.

[+]

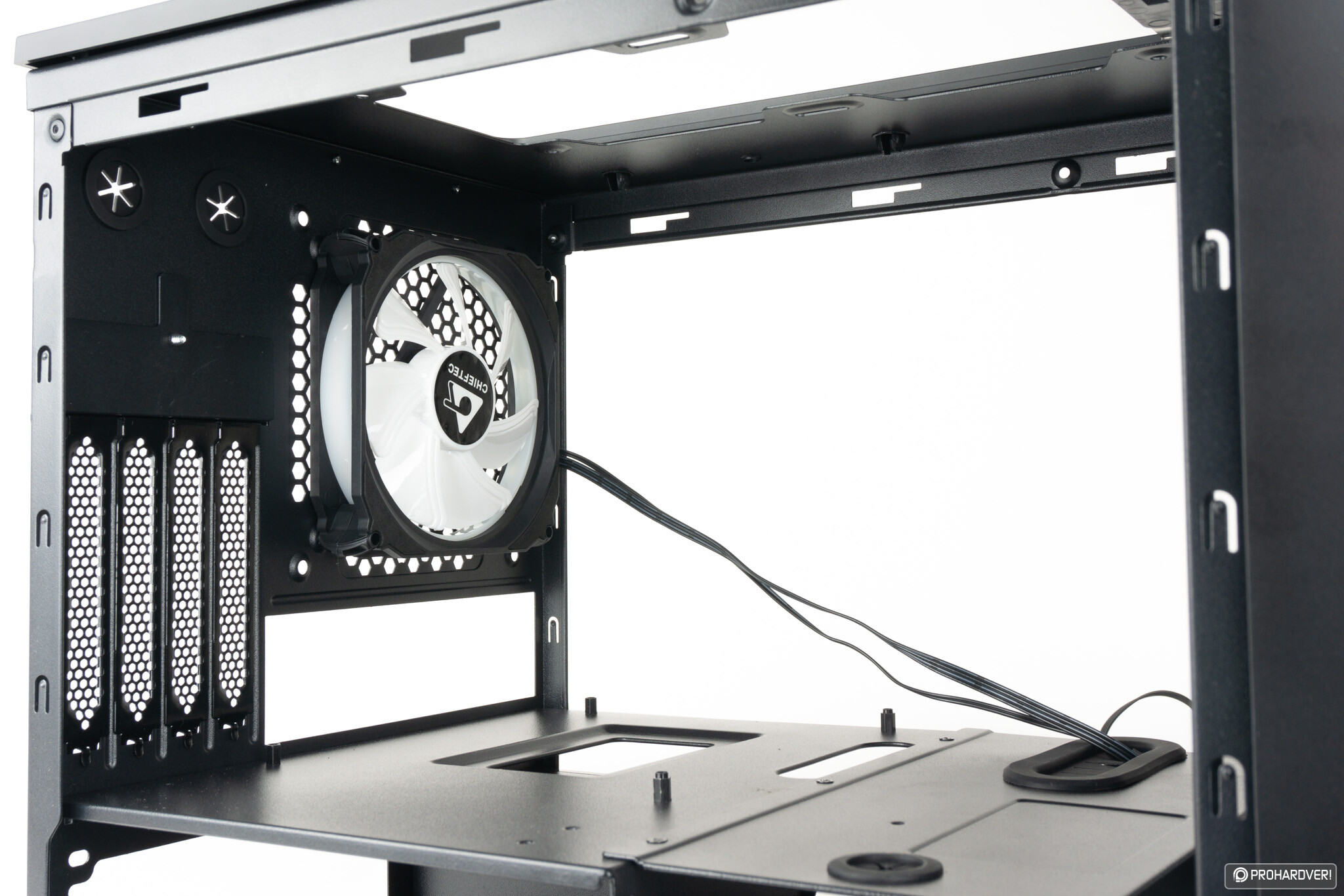

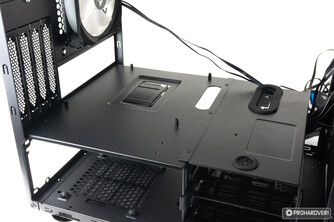

Felül logikus módon az alaplap helye van, a szerelőablakkal ellátott lemezre néhány távtartó már előre betekerve várja a Mini-ITX vagy microATX formátumú alkatrészt. Ennek bekábelezését több kábelvezető csatorna könnyíti meg, de a tálca egyik tartóoszlopa és az előlap között is van még némi hely, ahol szükség esetén el tudunk vezetni néhány vezetéket, ügyelve azok megfelelő rögzítésére, nehogy az előlapi ventilátorokkal kárt tegyenek egymásban. A felső szekció természetesen az alaplapba szerelt komponenseknek is otthont ad, legfeljebb 200 milliméteres processzorhűtő-magasságig és 340 milliméteres VGA-hosszig.

[+]

Az alaplaptálca megtartásának feladatát a kétfiókos merevlemezkeretre bízták, melynek fiókjaiba két 2,5 hüvelykes tárolót csavarozhatunk, ha pedig két 3,5 hüvelykes HDD-t tennénk ide, akkor csavarozásra sem lesz szükségünk.

[+]

Az alsó kamrában találunk még egy keretet, melyben további két 2,5 hüvelykes lemez számára van hely, ezt a keretet ráadásul igény esetén ki is vehetjük, ha nem kívánjuk használni, vagy csak megkönnyítenénk a dolgunkat a maximum 160 mm hosszú tápegység beszerelésekor.

[+]

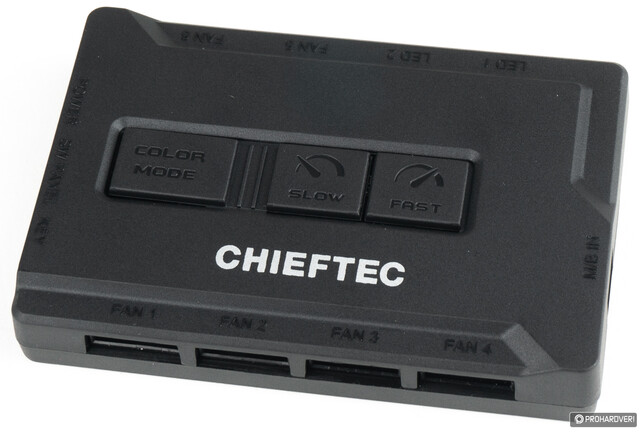

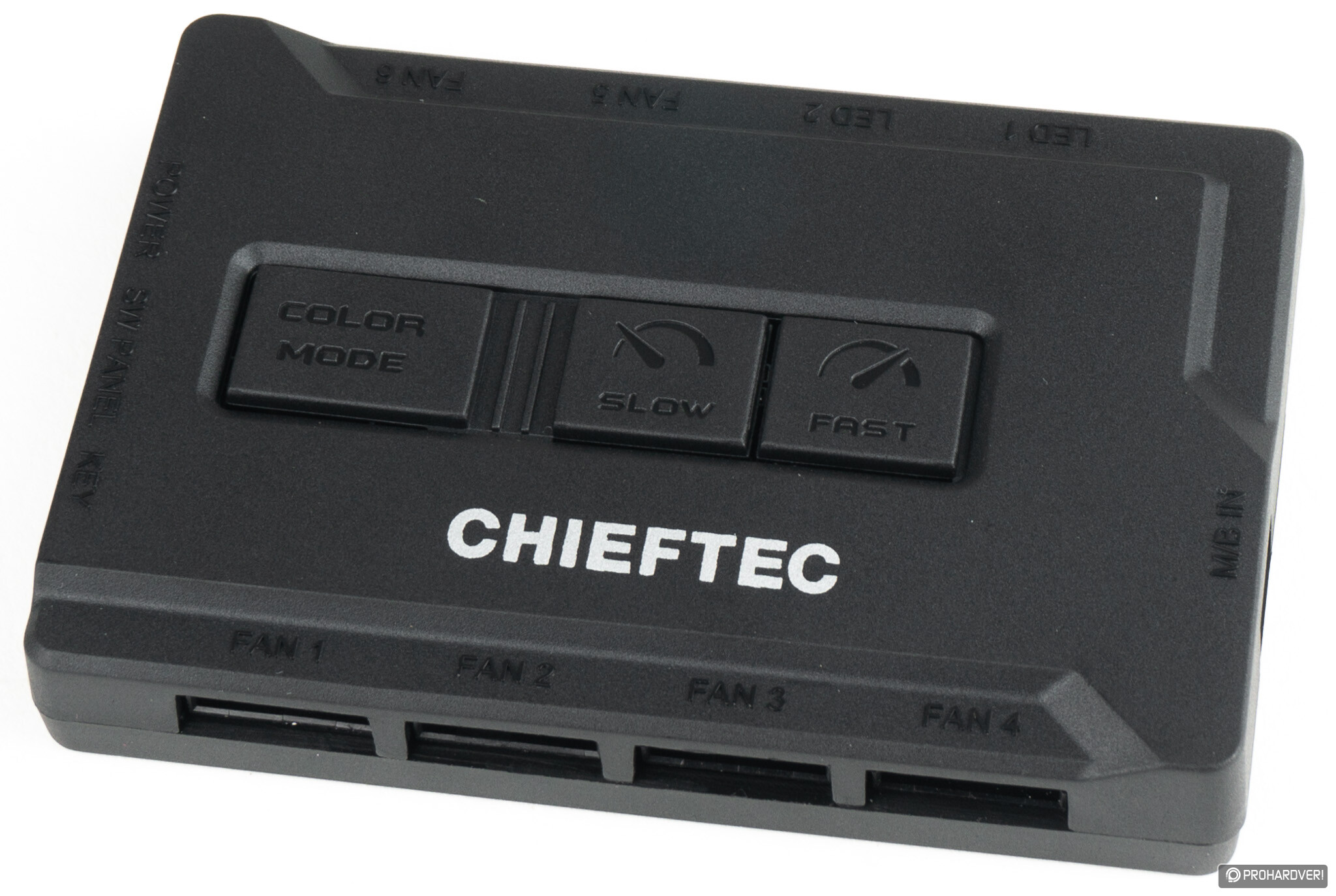

Említést érdemel még a házban gyárilag megtalálható, önmagában nagyjából 4500 forintot kóstáló, mágnesesen rögzíthető Chieftec DF-908 ARGB kontroller, melyre két ARGB LED szalag mellett összesen hat darab ventilátort tudunk csatlakoztatni, utóbbiak esetében viszont csak a fényeket vezérelhetjük az eszközön található gombokkal, illetve a mellékelt vezeték nélküli távirányítóval, a lapátok fordulatszámát nem.

Szerelés

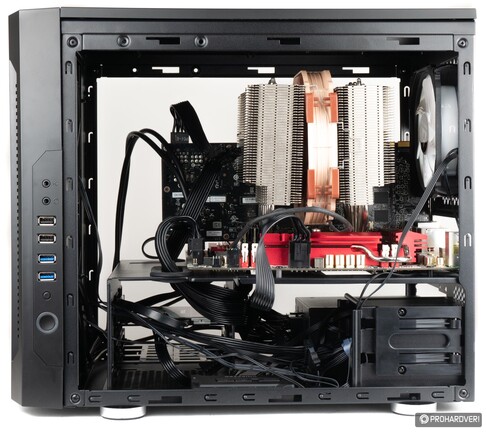

Figyelembe véve, hogy microATX házról van szó, ezúttal nem az ATX-es ASUS alaplapunkkal kezdtük a számítógép összeszerelését, hanem rögtön a hőmérsékleti tesztekhez használt ASRock Fatal1ty X99M Killert szereltük a házba, melyen a Noctua NH-D15 üldögélt, kiegészítve a méretek szemléltetése céljából használt NVIDIA GeForce GTX Titan grafikus kártyával.

[+]

Ahogy az elődnél, úgy most sem okozott túl nagy gondot a legfontosabb komponensek beszerelése, az alaplaptálca fekvő állása miatt kényelmesen tudtunk dolgozni a házon belül. A felső részen pillanatok alatt elvégeztük a csavarozást és a csatlakozók bekötését is, utóbbihoz nagy könnyebbséget jelentett, hogy az alaplap minden oldalához akadály nélkül fértünk hozzá.

[+]

Alul már egy fokkal bonyolultabb dolgunk volt, de csak saját figyelmetlenségünk miatt, ugyanis – szokás szerint – elsőre megfeledkeztünk arról, milyen hosszú az a 200 milliméteres be quiet! tápegység, amit általában használni szoktunk. Ez a méret önmagában még befért az egyébként 160 mm hosszú tápok számára kialakított helyre, a csatlakozók viszont már nem fértek el a HDD kerettől, ezért csatasorba küldtük a be quiet! SFX L tápunkat, ami már probléma nélkül elfoglalhatta a helyét, csatlakozókkal és vezetékekkel együtt.

[+]

Az adattárolók számára fenntartott helyek még akkor is könnyedén hozzáférhetőek, ha már a tápkábelek is a helyükön vannak, és szerencsére még a vezetékeknek, illetve az ARGB vezérlőnek is marad bőven hely az alsó kamrában, a kábelek elhelyezése tehát még egy kezdő gépépítő számára sem fog gondot okozni. Ráadásul figyelembe véve, hogy az üveg oldallapok ezen része extra sötétítést kapott, amennyiben nem zavar minket a tudat, hogy a nem látható helyeken rendetlenség van, különösebb erőfeszítést sem igényel a vezetékek rendezgetése, mindennek jut majd hely.

[+]

Külön piros pontot érdemel, hogy mindkét meghajtókeret rendelkezik rezgéselnyelő gumibetétekkel, így HDD-k használatával sem fog rezonálni a teljes váz, ez alól csak az az eset kivétel, ha 2,5 hüvelykes merevlemezt szerelünk a nagyobb fiókokba, hiszen itt a csavarokat alulról kell betekernünk a tárolóba, gumibetétek közbeiktatása nélkül.

Mérések, értékelés

A kész számítógép körbefotózása után elindítottuk a rendszert és vele együtt az AIDA64 benchmarkot, melynek CPU-t, FPU-t és GPU-t terhelő tesztjével kicsit megizzasztottuk az alkatrészeket. A mérést a gyári ventilátorokkal, illetve azok nélkül is elvégeztük, a kapott hőmérsékleti értékeket pedig az alábbi grafikonokon összehasonlítottuk azokkal az adatokkal, amit nem sokkal később a nyitott tesztpadon mérve kaptunk, így szemléltetve, mennyit ront (vagy éppen javít) a hardver hőmérsékletén, ha tesztalanyunkba építjük őket.

Ahogy azt az ábrák mutatják, a három, 120 milliméteres gyári légkavaró rengeteget javít a ház szellőzőképességén, bár tény, hogy ventilátorok nélkül sem olyan rossz a helyzet, mint az előd esetében. Úgy tűnik, jól gondolkodtak a mérnökök, mikor a második generációt már rácsos elő- és telőlappal szerelték, hiszen azt a gyári ventilátorok által keltett légmozgással kombinálva alacsonyabb hőmérsékleteket tapasztaltunk, mint a szabad levegőn, ráadásul a ház kialakítása miatt a szerelhetőség is nagyon hasonló, mintha egy nyitott tesztpadon végeznénk azt.

Arra számítottunk, hogy a jó szellőzőképesség miatt a zajszigeteléssel lesznek problémák, a hangnyomásmérő viszont mást mutatott. A ház belsejében elhelyezett, 60 dB erősségű fehér zajt kibocsátó okostelefonunk hangjából az oldallapok rögzítése után mindössze 48,5 dB szűrődött ki, és a gyakorlatban is úgy éreztük, hogy a ventilátorokat maximális fordulatszámon használva sem volt zavaró azok zajszintje.

Értékelés

A Chieftronic sikeresen orvosolta az elődmodell egyik legkomolyabb hibáját, ráadásul úgy sikerült sokat javítani a ház szellőzésén, hogy az M2 – véleményünk szerint – továbbra is igen jól néz ki, kicsit talán még jobb is lett a dizájn, hogy az egybefüggő műanyag előlapot rácsra cserélték.

A hűtést azzal is javították, hogy az M1 egyetlen, hátul elhelyezett ventilátorát két, előlap mögé szerelt egységgel egészítették ki, melyek nagymértékben segítik a komponensek hőmérsékletének alacsonyan tartását. Mindemellett a rendszer viszonylag alacsony zajszint mellett képes működni, így az M2 nem csak a szemnek, de a fülnek is kellemes társaság lehet a mindennapokban.

A szerelhetőség és a minőség maradt a régi, tehát remek, így már csak az árazással lehetett némileg rontani az összképet, ezzel a lehetőséggel pedig a gyártó sajnos élt is. Az M1 jelenlegi, 32 000 forint körül árához képest az M2 49-50 000 forintba kerül, ami elég magas felár még azzal együtt is, hogy két ventilátorral többet kapunk.

[+]

Ennek ellenére összességében mégsem tartjuk nagyon túlárazottnak tesztalanyunkat, egyrészt mert a minőségi konkurensek is drágák, másrészt mert az M1-hez képest elvégzett változtatásokat indokoltnak tartjuk és az M2 személyében egy jóval átgondoltabb házzal volt dolgunk, mint két évvel ezelőtti tesztünk során. Akinek tehát tetszik az elrendezés és a dizájn, annak a jobb hűtés miatt mindenképp az új modell választását tanácsoljuk inkább.

Chieftronic M2 számítógépház

SidCorky

A Chieftronic M2 számítógépházat a gyártó bocsátotta rendelkezésünkre.
