ASRock Z270 Extreme 4
Szerényebb szintre, valamivel a Z270-es vezérlőhíd belépőszintje fölé pozicionálták az ASRock alaplapját, a Z270 Extreme 4-et. Felszereltség terén szinte mindent megkapunk, amire csak szükség lehet, mégsincs eltúlozva semmilyen tekintetben sem ez a modell. Első ránézésre lerí róla, hogy meglehetősen letisztult.
[+]
Tartozékok terén már jóval szerényebb kép rajzolódik ki, két pár SATA kábel, SLI híd és a szokásos I/O shield áll rendelkezésünkre. A két kis zacskóban – külön – két kis csavar található az M.2 foglalatokban elhelyezett eszköz rögzítéséhez, a repertoár pedig a két kézikönyvvel és a mellékelt DVD-vel véget is ért. A legszükségesebbeket mindenesetre megkapjuk, és azt csak remélni tudjuk, hogy az árképzésre is jellemző lesz ez a takarékosság.
[+]
A Z270 Extreme 4 teljes panelje fekete, a három különálló (két VRM és egy PCH) bordával egyetemben. Az alaplap hátsó részén egy fehér műanyagborítás húzódik, melynek egy része a hangkeltő traktus árnyékolásáért is felel, ugyanakkor a többi már leginkább csak díszítőelem, ehhez hasonlót korábban már más gyártónál is láttunk. A tápellátás 12 fázisú, digitális szabályozású és szintén egy 8 tűs 12 voltos ATX csatlakozón lehet etetni. A kényelmi funkcióként is felfogható bekapcsoló és reset gombok, valamint CMOS clear kapcsoló ezúttal nem áll rendelkezésünkre. A NYÁK szélén Purity Sound 4 fantázianevű audiotraktus helyezkedik el, ahol a japán – Nichicon – kondenzátorokra ugyanúgy gondoltak – ez napjainkra szinte alapkövetelménnyé vált.
[+]

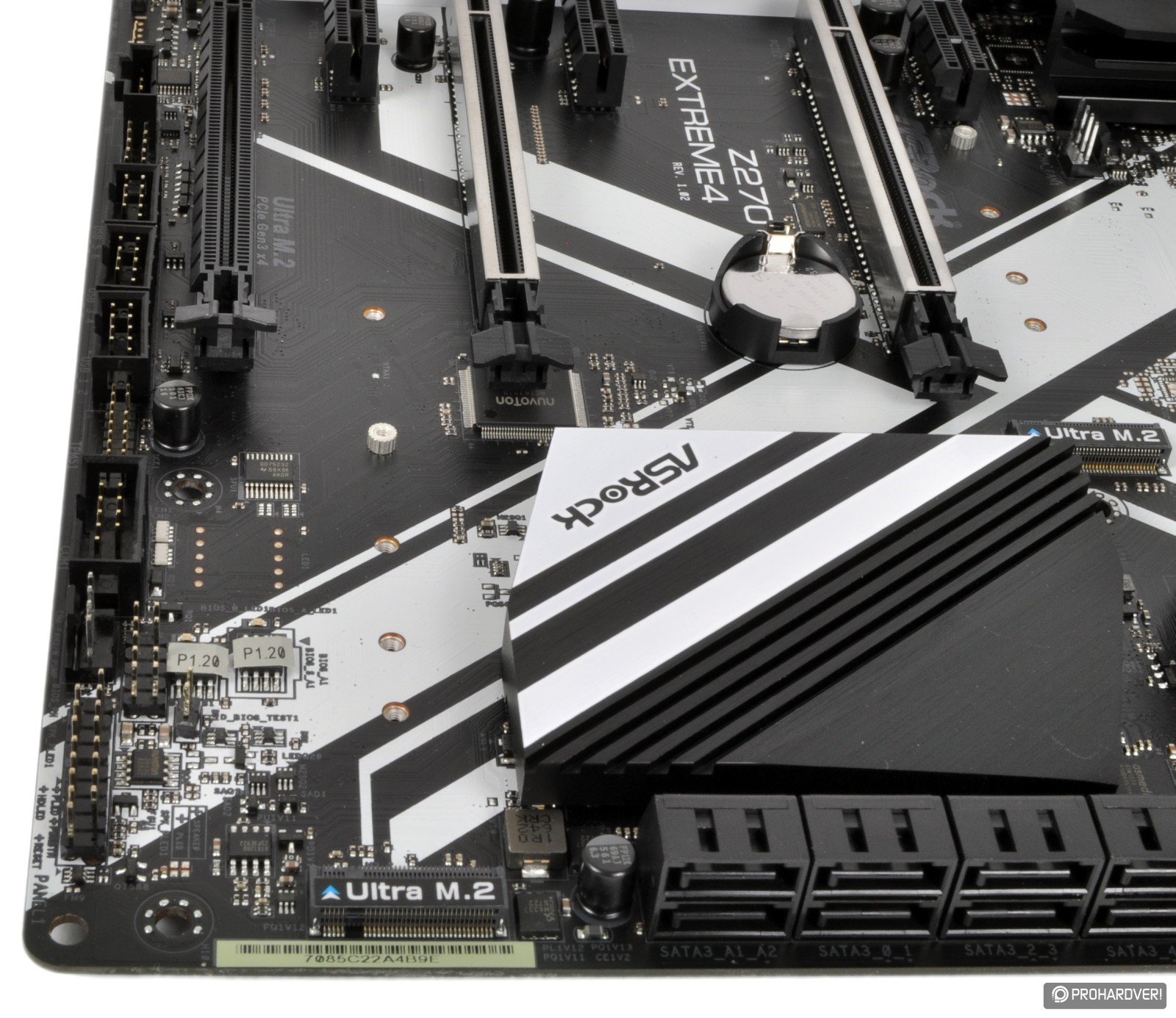

Az ASRock mérnökei a PCH-tól jobbra és balra is elhelyeztek egy-egy Ultra M.2 elnevezésű M.2 foglalatot, ez a vállalatnál a SATA és PCI Express kapcsolatú SSD-k fogadására egyaránt alkalmas kiépítést jelenti. Az utóbbiak természetesen x4-es PCI Express 3.0-s sávon érik el most is a vezérlőhidat. A szélen összesen nyolc darab SATA 6 Gbps port található, a SATA Express csatlakozó erre a deszkára se került már fel. Két USB 3.0-s tűsor található még az alaplap élén a 24 tűs tápcsatlakozó és a SATA aljzatok között, valamint nem kevesebb mint három USB 2.0-s alul, az utolsó PCI Express foglalat alatt. Apropó, itt is három hosszú PCI Express csatoló található, SLI és CrossFire ugyanúgy csak x8-x8 sávszélességű PCI Express 3.0-s sávon alakítható ki. A felső két csatlakozó fémkeretes erősítést kapott.
[+]
A hátlapra analóg és optikai hangkimenet, egy HDMI port ugyanúgy került, mint az Asus esetében, de a DisplayPort már nincs jelen. Helyette a típus középkategóriás besorolásának megfelelően a jóval elterjedtebb dual-link DVI-ra és a hagyományos, 15 pólusú analóg D-Sub csatlakozóra esett a mérnökök választása. A Wi-Fi és a Bluetooth csatlakozó helye megvan, de üresen áll. Nem találtunk egyetlen USB 2.0 csatlakozót sem, az USB 3.0 portok száma négy, a két USB 3.1-es aljzat (az egyik Type-C) és az Intel I219-V Gigabit Ethernet csatlakozó is megvan. A ráadás egy kombinált billentyűzet/egér PS/2 port.

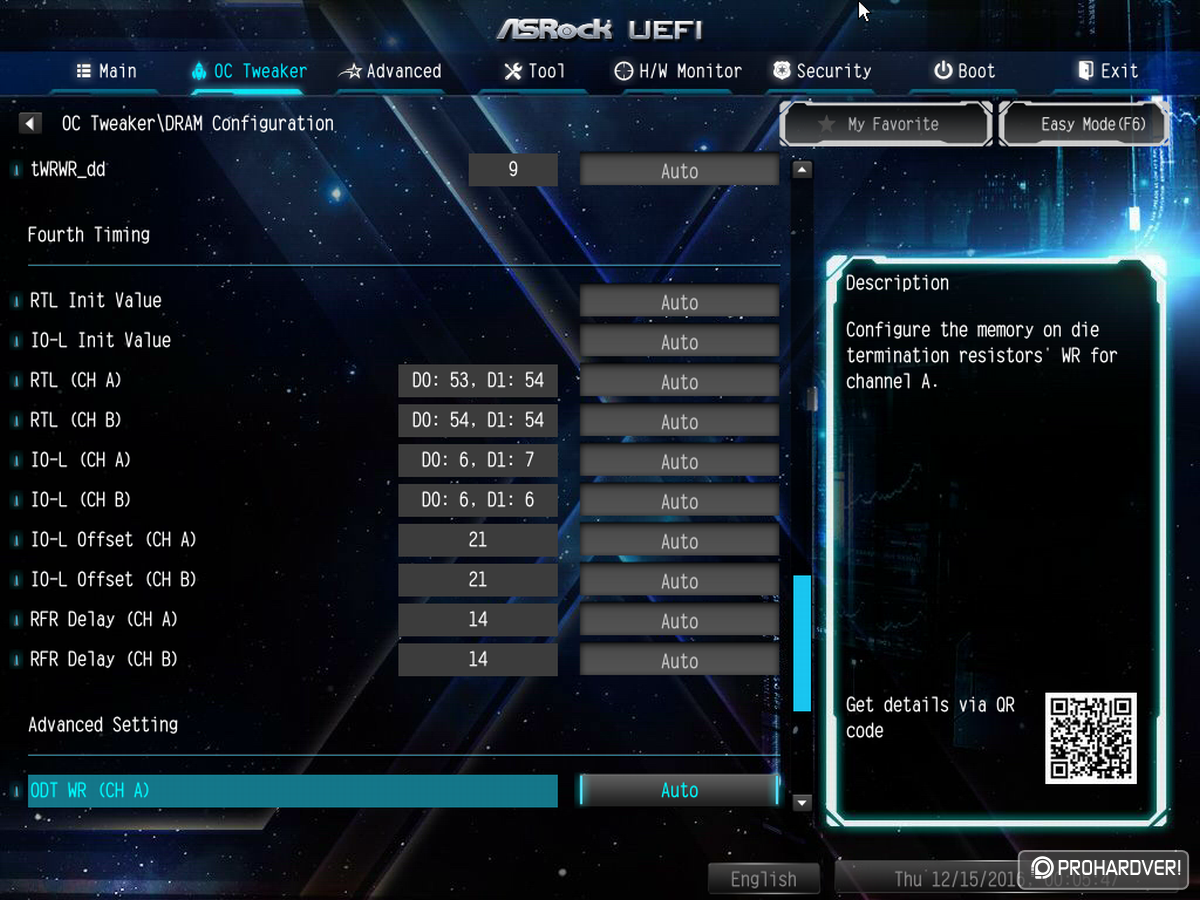

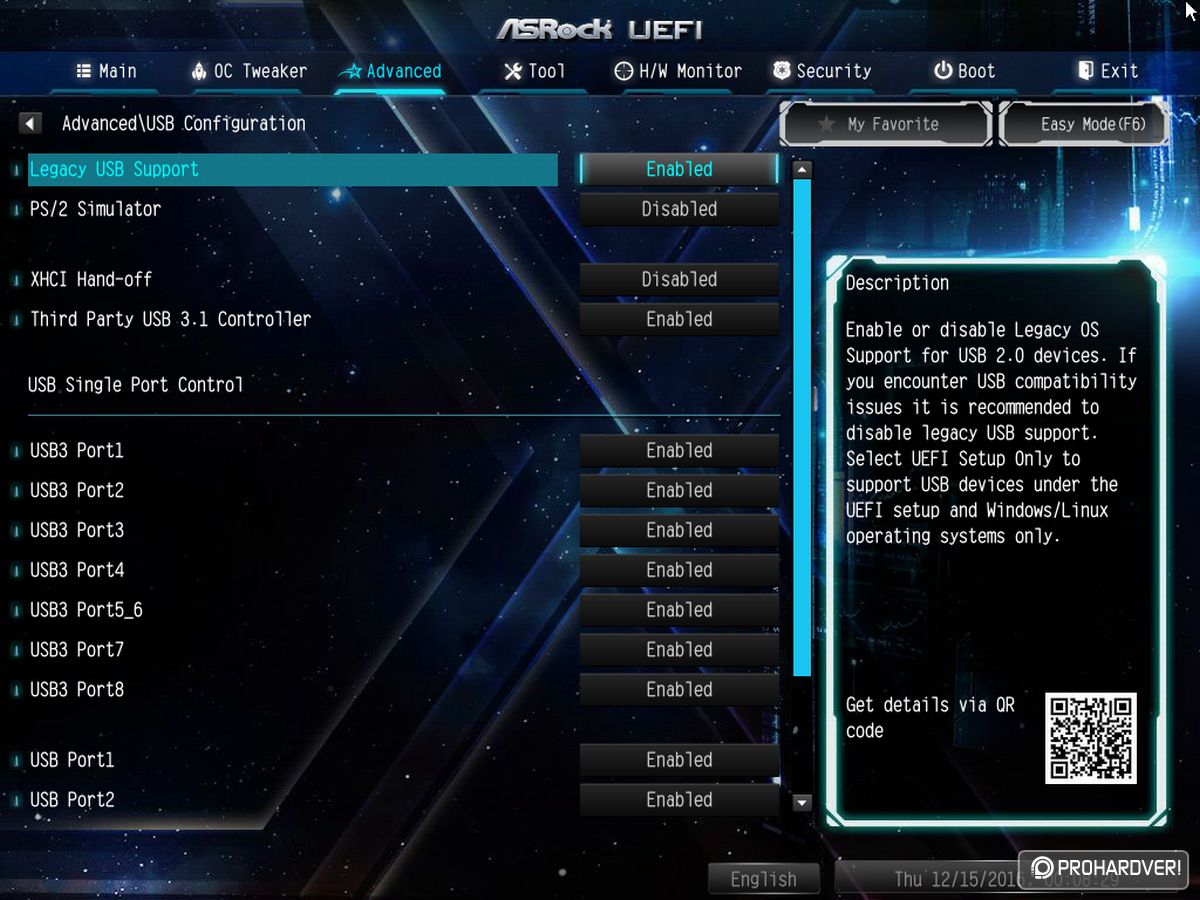

Az ASRock Z270 Extreme 4 UEFI-je [+]
Az UEFI itt is nagyon sok beállítási lehetőséget tartalmaz, kiváltképp a RAM-ra vonatkozóan, de ezek érezhetően kevesebben vannak már, mint az ASUS esetén. A Z77-es, de megkockáztatjuk, hogy a P67-es alaplapok óta ez a felület köszön vissza, legfeljebb más színvilágban, illetve kisebb-nagyobb mértékben módosítva. Annyit fejlődött azóta, hogy a szükséges BIOS-frissítést már az interneten is képes – felhasználói utasítás alapján – letölteni és alkalmazni. A grafikusan beállítható ventilátorprofilok meglehetősen felhasználóbarátak.
[+]
Az ASRock alaplapjánál is megvizsgáltuk a tuningpotenciált. A VRM csak egyszerűbb beállításokat engedélyez, és a Load-Line Calibration-t elég magasra kellett belőnünk. Így az 5 GHz-en terheléssel indikált magfeszültség 1,411 V volt, üresjáratban lőtte csak valamivel fölé a deszka. Ezekhez az értékekhez 1,425 V került a BIOS-ban beállításra.
