Még nagyobb belső

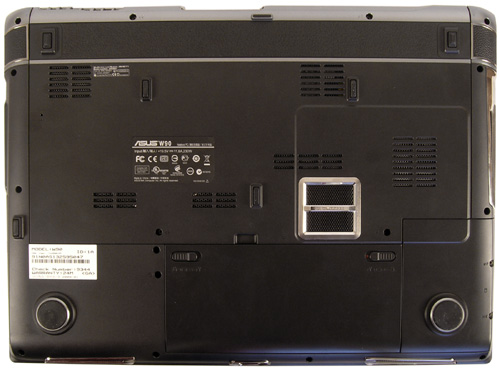

Lássuk a masina belsejét! Mert milyen tesztelő az, aki, ha lehetősége nyílik rá, nem szed ízeire egy ilyen csemegét? Olvasóink többsége valószínűleg úgysem találkozik élőben ezzel a fenevaddal, szóval legalább képen lássa, mit is rejt a hatalmas ház. Először csodáljuk meg a húszforintosnyi első lábakat, melyeket még hét egészít ki és a gigantikus akkumulátort, ami a ház elejét foglalja el. Mellette van még egy kisebb fedél, fölöttük pedig a teljes burkolat egyben leszedhető.

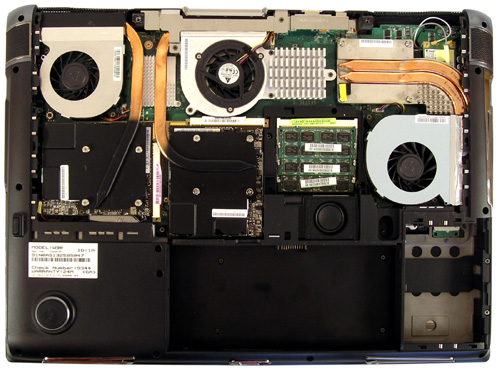

A hatalmas fedél alatt nem kevesebb mint három különálló hűtés rejtőzik. A jobbra látható alatt van a processzor, a középső az egyik GPU-t és az északi hidat, a bal szélső a második GPU-t hűti. Mint látható, a CPU oldalra (balra) szellőzik, a két GPU pedig hátrafelé. Van itt még három memóriafoglalat, egy pici mélynyomó, a processzoros részen pedig a Wi-Fi modul sejlik.

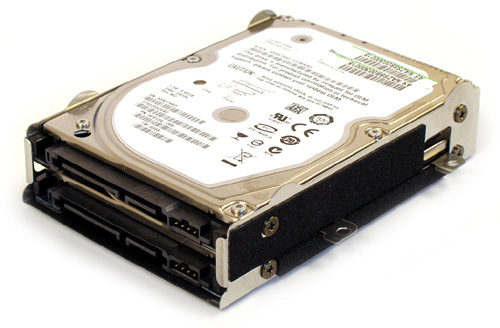

A kisebb, de meglehetősen mély résben nem egy, hanem két 2,5 hüvelykes merevlemez lakozik. Ezeket akár RAID tömbbe is köthetjük. Gépünket két 320 GB-os Seagate egységgel szerelték fel, de választható két 500 GB-os tár is.

Tesztgépünkben csak a processzort védte garanciás zárjegy, ezért azt inkább nem bolygattuk. Ellenben a két GPU szabad préda volt, így pár csavar kioldásával eltávolítottuk a hűtésüket. A művelet nagyon könnyen zajlott. Az Asus mérnökei szerintünk korrekt munkát végeztek a W90 megtervezésekor. Nem láttunk szalagkábeles vagy egyéb toldásos kényszermegoldásokat, bár igaz, hogy rengeteg hely állt rendelkezésre a komponensek elrendezéséhez. A GPU-k szellőzése alatt kerek rést vágtak a nyomtatott áramkörre, hogy a billentyűzet felől is friss levegőhöz jussanak. Közöttük egy asztali gépekből ismert ICH10 déli híd terpeszkedik, melynek párja, az X38-as – szintén asztali gépes – északi híd a processzorhűtő és a memóriamodulok közelében látható. Az alsó részt teljes mértékben kitölti a két MXM modul. Esetünkben mind a kettő foglalt volt, de a W90-et kínálják egyetlen grafikus kártyával is.

További csavarok oldásával megszabadultunk a grafikus rendszertől. A bal oldali alatt két üres mini PCI Express foglalatot találtunk, ide kerülhet például az opcionális tévétuner. Látszik még az optikai meghajtó széle is. Vicces, hogy az óriási masina egyik sarkában elfér ez a komponens, ami a normál notebookok belsejének közel a felét szokta kitenni. A második MXM modul alatt találtuk meg az egyetlen kevésbé elegáns részletet, a két vezetéken lógó elemet.

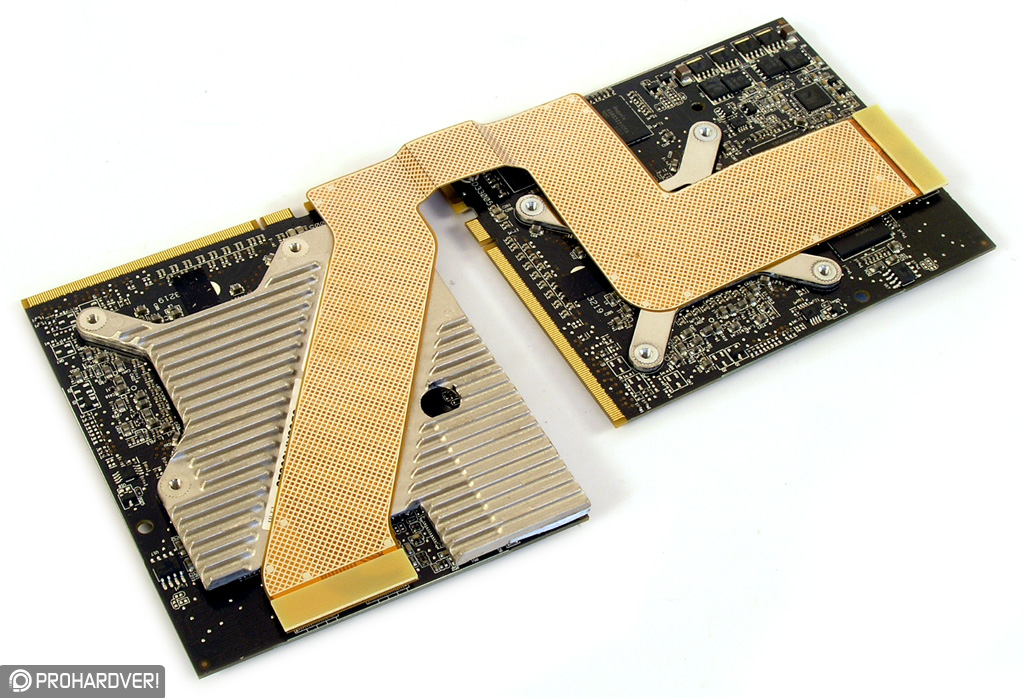

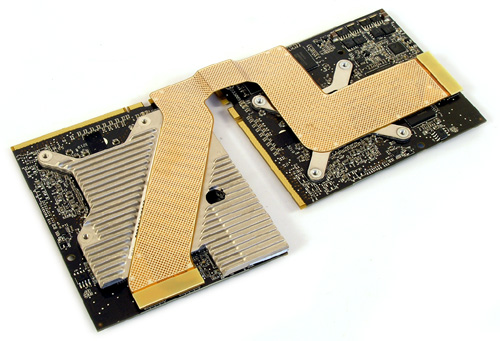

A szemfülesebbek már korábban kiszúrhatták a két grafikus modul között sejlő szalagkábelt, a VGA-k terén jártasabbak pedig sejthették, hogy a két részt valami összeköti. Az alábbi képen balra látható a valójában középen helyet foglaló MXM modul, aminek a hátára került a hűtőborda. A másodikról minden bizonnyal azért maradt le ez az elem, hogy aláférjenek a mini PCI Express kártyák.

Nem húzzuk tovább az időt, eláruljuk, hogy két AMD gyártmányú, M98 XT grafikus mag került a tesztgépünkbe, vagyis Mobility Radeon HD 4870-ekkel van dolgunk. Bennük ugyanúgy 800 darab, DirectX 10.1-et támogató számolóegység dolgozik, mint az asztali verzióban. Viszont nem GDDR5, hanem csak 512 MB GDDR3 memória csatlakozik hozzá a 256 bites, hub rendszerű vezérlőn keresztül. A memóriamodulok a Hynixtől származnak, 1 ns késleltetésűek, ami 1000 MHz-es referenciaórajelnek felel meg.

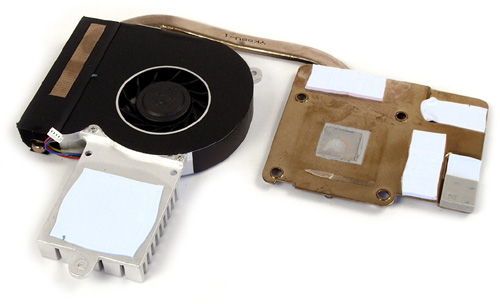

Érdemes egy pillantást vetni a gondosan kialakított hűtésre is. A méretes rézlapon nemcsak a GPU-nak és a memóriamoduloknak ágyaztak meg hővezető anyagból, hanem a megfelelő feszültséget előállító, melegedésre hajlamos PWM áramköröknek is. Alaposan felboncolva az Asus W90-et továbbra is úgy érezzük, hogy az Asus tervezői nagyon korrekt munkát végeztek. Egyedül a két merevlemez egymáshoz közeli, szellőzés nélküli elhelyezését kifogásoljuk.
