MSI K9N SLI Platinum
Az MSI már igen korán, az AM2-es processzorok bejelentése előtt küldött nekünk egy K9N SLI Platinumot, azonban csak most kerülhetett sor a közelebbi ismerkedésre. A K9N SLI Platinum az nForce 570 SLI chipkészletre épül, ami az nForce 590 SLI 2 x 8 PCIe-sávos megfelelője. Ámbár az alaplapgyártók úgy tervezik meg az alaplapokat, hogy egy olcsóbb chipsettel szerelt alaplap ne is legyen annyira felszerelt, mint a legdrágábbak, a K9N SLI Platinum azért nem szégyenkezhet.
MSI K9N SLI Platinum specifikációk:
| Alaplap | MSI K9N SLI Platinum |
| Processzortámogatás | AMD Athlon 64 X2, Athlon 64 FX, Athlon 64 és AMD Sempron processzorok |
| Foglalat típusa | Socket AM2 |
| Lapkakészlet | NVIDIA nForce 570 SLI |
| Memória | 4 DIMM / maximum 8 GB DDR2-800 / DDR2-667 / DDR-533 Kétcsatornás memóriavezérlő |
| Bővítőfoglalatok | 2 PCI Express x16 2 PCI Express x1 3 PCI |
| Parallel ATA / RAID | 1 Ultra ATA 133 – nForce 570 |
| Serial ATA / RAID | 6 SATA II csatlakozó (RAID 0, 1, 0+1, 5 és JBOD) – nForce 570 |
| Integrált audio | Nyolccsatornás Realtek ALC883 audiokodek – SPDIF kimenet |
| Integrált hálózati vezérlő | DualNET – 2 x NVIDIA nForce 590 Gigabit Ethernet (Vitesse PHY) |
| FireWire (IEEE 1394) | 2 port – VIA VT6307 |
| USB 2.0 | 4 port a hátlapon, 4 port kivezetéssel |
| Méretek | ATX, 305 x 245 mm |
| Gyártó honlapja Termék leírása |
MSI MSI K9N SLI Platinum |
| Bruttó kiskereskedelmi ár | kb. 42 000 forint |
Csomagolás [+]

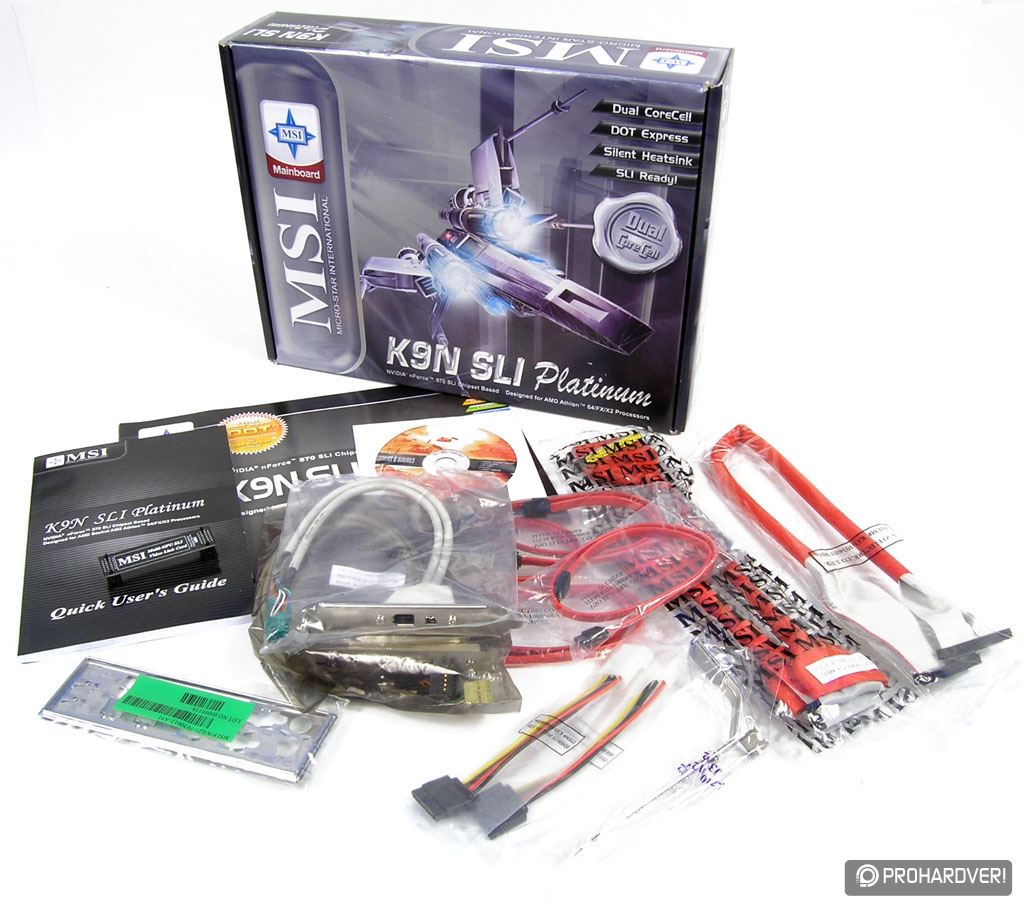

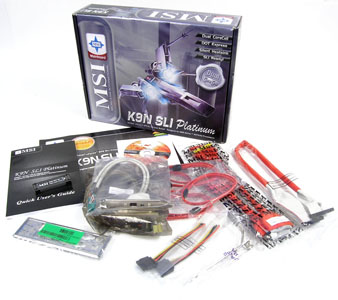

Azok számára, akik korábbi bemutatóinkat figyelemmel követték, nem lesz teljesen idegen a K9N SLI Platinum körítése, hiszen ez is egy MSI alaplap, és az MSI szinte minden Platinum lapjához ugyanazokat a kellékeket csomagolja. A termék egy teljesen átlagos dobozban kapott helyet, amin egy űrhajó látható, talán ezzel is azt jelképezve, hogy ez az alaplap milyen gyors. A dobozban találtunk egy felhasználói kézikönyvet, egy gyors üzembehelyezési útmutatót, egy meghajtóprogramokat tartalmazó CD-t, egy-egy csőbe húzott floppy- és IDE-kábelt, négy SATA-kábelt, két SATA-tápkábelátalakítót, egy SLI-hidat, egy FireWire-portos és egy USB-portos (D-Bracket 2) hátlapi panelt, és egy hátoldali takarólemezt.
MSI K9N SLI Platinum [+]

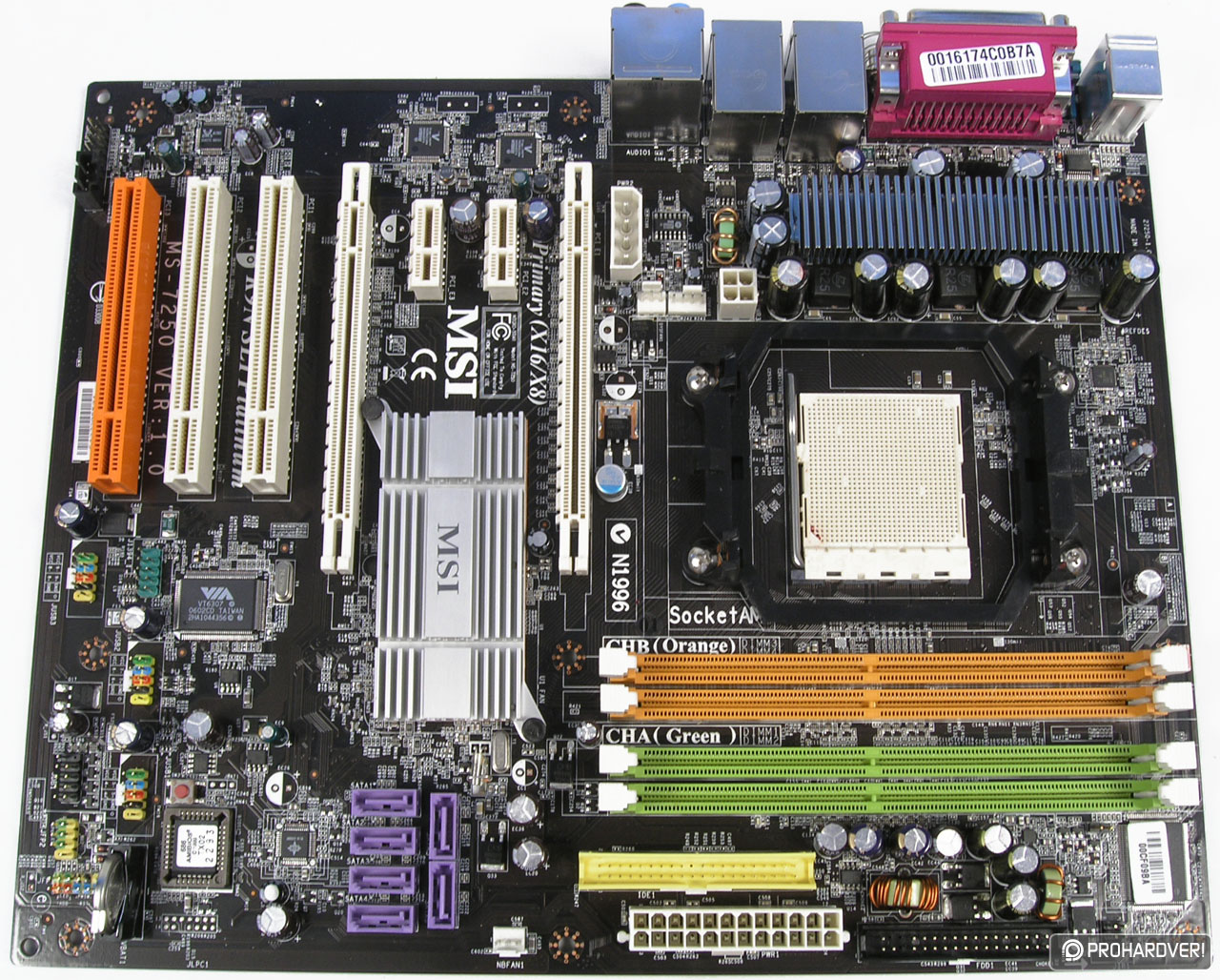

A K9N SLI Platinum fekete nyákra épül, ahogy minden Platinum alaplap. Felépítése tetszetős, az alkatrészek elhelyezése teljesen logikus és jól átlátható, megközelíthető minden. A nagy tápkábel a korábban tárgyalt Asus és ECS lapokhoz hasonlóan ezúttal is a jobb szélre került, mellette-fölötte pedig az IDE- és floppycsatlakozók találhatóak. A chipsetnek köszönhetően ezen az alaplapon is hat SATA-csatlakozó található, és két gigabites hálózati vezérlő, viszont az MSI az Asusszal ellentétben nem Marvell, hanem Vitesse PHY chipeket használt, bár ennek – mint később látni fogjuk – nincs túl sok jelentősége. A K9N SLI Platinum is felkínál két FireWire csatlakozót, és ezúttal is az ECS KA3 MVP Extreme esetében már megismert Realtek ALC883 HDA kodek felelős az integrált hangzásért. A chipset az nForce 570 SLI esetében egy chipből tevődik össze, ezt az MSI egy teljesen egyszerű, igaz, a szokásosnál szélesebb, de (hogy a videokártyák ne akadjanak bele) lapos hűtőbordával próbálta meg lehűteni, több-kevesebb sikerrel. 30–35 fokos szobahőmérséklet mellett a hűtőborda nálunk elérte a 90 fokot is, el lehet képzelni, hogy akkor maga a chip hány fokos. Az AM2-es alaplapokon debütált a CoreCell chipek második generációja, a Dual CoreCell, a névválasztás abból ered, hogy ha az alaplapon található CoreCell-t összekombináljuk a VGA CoreCell 3D-vel (mert ez az új CoreCell már képes együttműködni vele), akkor két, azaz Dual CoreCell-t kapunk. A K9N SLI Platinum az ECS laphoz hasonlóan háromfázisú feszültségszabályzó áramkörrel lett ellátva, ami számszerűleg kevésnek tűnhet, de az MSI alaplapokkal ebből a szempontból sosem szokott gond lenni. Az itt található alkatrészeken egy nagy hűtőborda található, amit az MSI Active MOS névre keresztelt. A processzorfoglalat környéke nagyon tiszta, itt még a legnagyobb CPU-hűtők is elférnek.
A hátoldal [+]

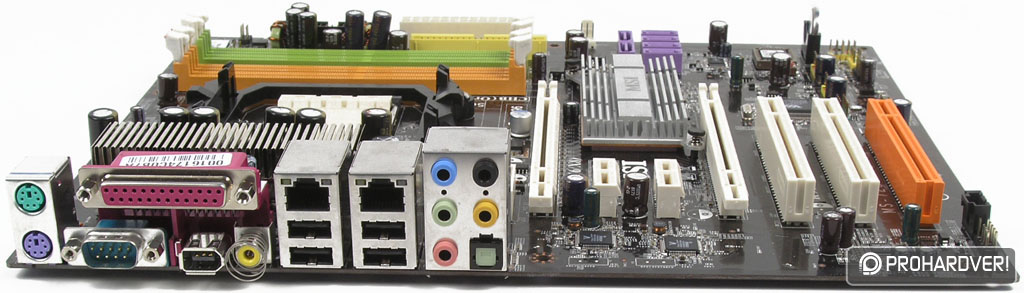

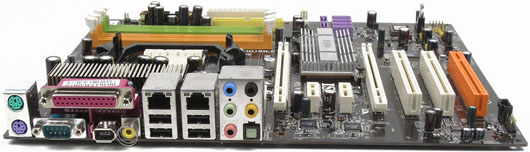

A K9N SLI Platinum nem kecsegtet más különlegességgel, ezért rá is térhetünk a hátoldalon található csatlakozókra. Itt megtalálható egy-egy PS2 port a billentyűzet és az egér számára, egy soros és egy párhuzamos port, négy USB port, két Ethernet csatlakozó, egy FireWire csatlakozó, egy koaxális S/PDIF kimenet és hat audioport.
BIOS
| BIOS | AMI BIOS |
| Beállítható buszsebesség | 200-425 MHz között 1 MHz-es lépésekben |
| Beállítható szorzók | 5x és 25x között egyenként |
| Állítható PCIe sebesség | 100-145 MHz között 1 MHz-es lépésekben fixálható |
| Beállítható feszültségek | - CPU: 0,800 és 1,400 V között 0,025 V-os lépésekben és ehhez hozzá lehet adni +0,35 V-ot 0,05 V-os lépésekben (max. 1,75 V) - RAM: 1,80 V és 2,45 V között 0,05 V-os lépésekben - CPU to NB Frequency: 1x és 5x között 1-enként |
A BIOS [+]

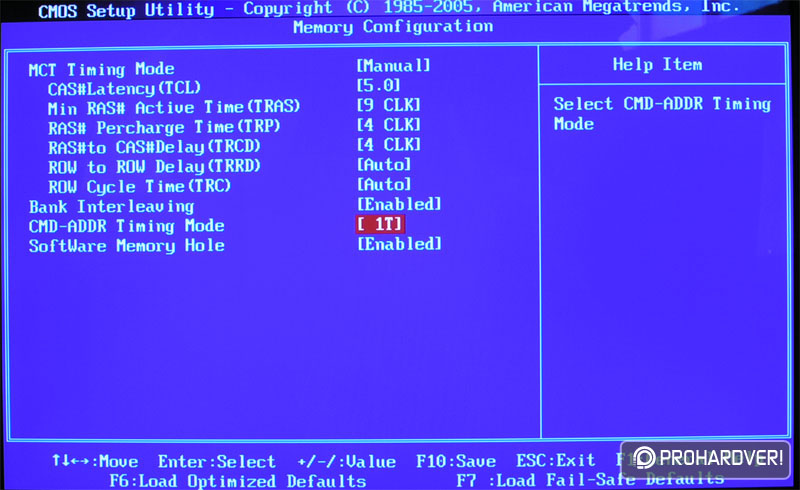

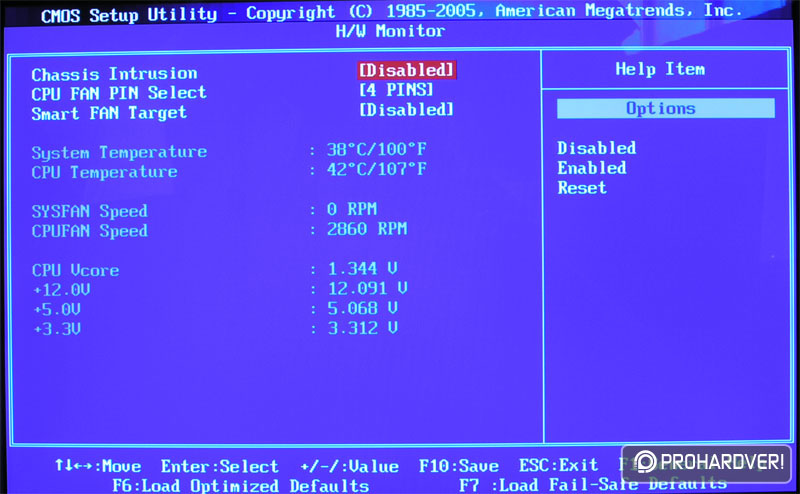

Az alaplap BIOS-ában jó Platinumhoz méltóan szinte minden, túlhajtáshoz szükséges opciót megtaláltunk. Ugyanakkor a finomhangolási lehetőségek tárháza sokkal kisebb, mint az Asus M2N32-SLI Deluxe esetében, a memóriabeállításokkal jóval kevesebb menüpont foglalkozik, és a hőmérséketfüggő ventilátorszabályzás is egyszerűbb kivitelű, a feszültségbeállítások is csak kevésbé finom lépésekben hajthatóak végre. Sikertelen tuningpróbálkozás esetén szerencsére elég egy RESET-et nyomni, és a gép újraindul egy „Sikertelen tuningpróbálkozás” figyelmeztetéssel. Említettük korábban, hogy az MSI alaplapon található chipset hűtése esetünkben elérte a 90 fokot is (infravörös hőmérővel mérve), és elég valószínűnek tartjuk, hogy ennek tudható be az alaplap relatíve gyenge tuningszereplése, hiszen csak 280 MHz-es FSB-t sikerült vele elérnünk. Egy ventilátorral megtámogatva már a 300 MHz sem okozott gondot számára, na de egy házba beépítve az alaplapot már egyáltalán nem egyszerű lehűteni a chipsetet, és mivel ez egy egyedi méretű hűtőborda, így pl. a Zalman passzív megoldása szóba sem jöhet (ráadásul elhelyezkedése miatt a videokártyával való esetleges összeakadást is figyelembe kell venni).
A cikk még nem ért véget, kérlek, lapozz!
