Socket AM2 lapok ATI RD580-alapokon

Asus M2R32-MVP

A korábbiakban 9 darab Socket AM2-es alaplapot próbáltunk ki és teszteltünk le, a nagy érdeklődésre való tekintettel ezúttal további két példánnyal ismerkedünk meg. Az Asus M2R32-MVP és az MSI K9A Platinum az ATI RD580-as chipkészletre épül, ahogy a tesztsorozatunk első részében szereplő ECS KA3 MVP Extreme is. Az ECS elkövette azt a hibát, hogy az alapjában véve tuningolásra kiképzett chipkészlet köré egy átlagos, de inkább szerény tuningképességekkel megáldott (ugyanakkor jól felépített) alaplapot épített, így hát kíváncsian tettük próbára következő két alanyunkat. Elsőként essen szó az Asusról.

Hirdetés

Asus M2R32-MVP specifikációk:



Alaplap Asus M2R32-MVP
Processzortámogatás AMD Athlon 64 X2, Athlon 64 FX, Athlon 64 és AMD Sempron processzorok
Foglalat típusa Socket AM2
Lapkakészlet ATI Radeon Xpress 3200 (RD580) + ATI SB600
Memória 4 DIMM / maximum 8 GB DDR2-800 / DDR2-667 / DDR-533
Kétcsatornás memóriavezérlő
Bővítőfoglalatok 2 PCI Express x16
2 PCI Express x1
2 PCI
Parallel ATA / RAID 1 Ultra ATA133 – SB600
Serial ATA / RAID 4 SATA II csatlakozó (RAID 0, 1 és 0+1) – ATI SB600
1 eSATA csatlakozó – JMicron JMB360
Integrált audió Nyolccsatornás ADI AD1988A audiokodek– S/PDIF kimenet
Integrált hálózati vezérlő Gigabit Ethernet - Marvell 88E8001 (PCIe)
FireWire (IEEE 1394) 2 port, 1 a hátlapon, a másikhoz nincs kivezetés - VIA VT6308P
USB 2.0 4 port a hátlapon, 2 port kivezetéssel
Méretek ATX, 305 x 245 mm
Gyártó honlapja
Termék leírása
- Asus
- Asus M2R32-MVP
Bruttó kiskereskedelmi ár 39 400 Ft


Csomagolás [+]

Az Asus M2R32-MVP-t egy teljesen átlagos dobozban kaptuk kézhez, ami látva a termék árát, kicsit furcsa. Az árcédula alapján arra gondolhatnánk, hogy egy Deluxe vagy Premium alaplappal van dolgunk, pedig nem erről van szó. Az M2R32-MVP az RD580-as chipset miatt ilyen drága, ami 2x16 PCIe sávon keresztül támogatja a CrossFire technológiát, vagyis csak a leggyorsabb ATI videokártyákat (X1800, X1900 széria) birtokló felhasználók számára alternatíva ebben a tekintetben. Sajnos az Asustól RD480-as (2x8 PCIe) verzió nem létezik AM2-re, pedig biztosan olcsóbb lenne, és a felhasználóknak is jobban tetszene az a változat, legalábbis az árát figyelembe véve biztosan. Az alaplap körítése nem túl gazdag, csak a szokásos kellékeket csomagolta be a gyártó, úgymint felhasználói kézikönyv, driver CD, egy hátoldali takarólemez, egy-egy floppy és IDE kábel, egy kétportos USB kivezetés, egy SATA kábel, egy SATA tápkábel és egy Asus Q-connector, amellyel az alaplapon található házelőlapi kivezetések jelentését tehetjük egyértelművé.


Asus M2R32-MVP [+]

Az M2R32-MVP felépítése nagyon hajaz a jó pár éve megismert SK8N-ére; ez volt az első olyan alaplap, amelyen a memóriafoglalatokat a CPU-foglalat fölé tették. Ez akkoriban azért vált lehetővé, mert az nForce3 chipset valójában csak egy chipből állt. Most azonban az Asus az RD580-as chipkészletre ültetett egy ilyen felépítésű alaplapot, ennek pedig az lett a következménye, hogy az északi (RD580) és déli híd (SB600) nagyon közel kerültek egymáshoz. A két chip passzív hűtőbordát kapott. A nagy tápcsatlakozó jó helyre került, mellette az egyetlen IDE-csatlakozó is jó helyen van, alattuk a négy SATA-csatlakozó pedig az összes gyártótól megszokott helyen található. A két VGA fogadására két fizikalilag és elektronikusan is x16-os PCIe bővítősín trónol az alaplapon, közöttük két x1-es PCIe, alattuk pedig két PCI foglalat várja a betolakodókat. A floppycsatlakozó a NYÁK aljára került, ami nem minden háztulaj számára lesz megfelelő.


A hátlap [+]

A hátlapok is átalakulóban vannak, régi foglalatok tűnnek el és újak jönnek a helyükre. Az M2R32-MVP esetében itt egy-egy PS2-port található az egér és a billentyűzet számára, egy soros port (párhuzamos port nincs), négy USB, egy FireWire, egy Ethernet-aljzat, hat audioport (+ koaxális S/PDIF kimenet) és egy eSATA-csatlakozó található.

Ebből is látható, hogy az alaplapon jó pár integrált eszköz található. Egyrészt egy nyolccsatornás audiokodek (ADI AD1988A), egy hálózati vezérlő (Marvell Gigabit) és egy IEEE1394a-vezérlő, illetve egy külső SATA-portot biztosító SATA-vezérlő (JMicron JMB360). Összességében a felszereltséggel nincs gond, de ennyi pénzért elvárnánk egy második Ethernet-aljzatot és esetleg további PATA és/vagy SATA-portokat vezérlő chipet is, akár olyat, mint amit az ECS KA3 MVP Extreme-en láttunk.

BIOS



BIOS AMI BIOS
Beállítható buszsebesség 200-400 MHz között 1 MHz-es lépésekben
Beállítható szorzók 5x-től a processzor alapbeállításáig egyenként
Állítható PCIe sebesség 100-150 MHz között 1 MHz-es lépésekben fixálható
Beállítható feszültségek - CPU: 0,8000 és 1,5625 V között 0,0125 V-os lépésekben
és ehhez hozzá lehet adni 150 mV-ot (0,15 V) - VCore overvoltage: Auto, Disabled, Enabled (max. 1,7125 V)
- RAM: 1,800 V és 2,450 V között 0,05 V-os lépésekben
- HT Link Speed: 1x és 5x között állítható 1-enként
- HyperTranposrt Voltage: 1,20 és 1,50 V közöt 0,1 V-os lépésekben
Core/PCIe voltage: 1,20 és 1,50 V közöt 0,1 V-os lépésekben


CPU Configuration / System Freq & Voltage / HW Monitor [+]


Memory controller / Memory Configuration / OC Profile [+]

Az alaplap sok másik Asus laphoz hasonlóan AMI BIOS-ra épül. A BIOS kinézetét és funkcionalitását tekintve sok mindenben hasonlóságot mutat a szintén csúcskategóriás nForce 590 SLI chipkészletes Asus M2N32-SLI Deluxe-szal, még a tuningopciók nagy része is hasonló. Az M2R32-MVP mégis kicsit "butább" (alacsonyabb beállítható VCore, nem külön állítható PCIe frekvenciák, a lépésközök durvábbak), ennek ellenére így is tökéletes tuningalap minden AM2-es processzor számára.

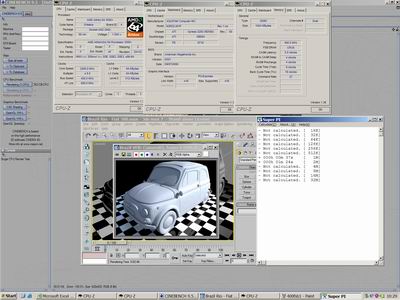

400 MHz-es tuning [+]

Az Asus M2N32-SLI Deluxe tartotta eddig nálunk az AM2-es FSB-tuningrekordot (380 MHz), amit most a szintén Asustól származó M2R32-MVP-vel felülírunk, ugyanis ezzel az alaplappal minden probléma nélkül sikerült eljutnunk 400 MHz FSB-ig. Talán nem véletlen ez, hiszen az ATI ezt a chipkészletet nagyon kihegyezte a tuningra. Valószínűleg a 400 MHz-es FSB nem a maximum, amit a chipset bír, viszont a BIOS-ban ez volt a legmagasabb beállítható érték, ezért ezzel kellett beérnünk.

Néhány szó az alaplap működéséről: a BIOS-beállítások elmentése után a számítógép leáll, majd csak 1-2 másodperc múlva indul el, nem tudjuk, hogy ez Asus, netán ATI feature-e, de nekünk, azaz a rendszerben található merevlemezeknek biztos nem tetszik az állandó leállás és felpörgetés. Alapórajelen rossz tuningbeállítás után a gépet resetelni kell, a POST-képernyőn megjelenik egy rossz tuningpróbálkozásra figyelmeztető felirat, ekkor lehet újra próbálkozni. Tuningnál egy rossz BIOS-beállítás után a reset már nem segít, ki és be kell kapcsolni a gépet ahhoz, hogy újra elinduljon a masina. Érdekességként megemlítenénk még, hogy a mi memóriáinkkal a 200 és 266 MHz-es RAM-beállítás (visszaskálázás) nem működött, egyszerűen nem indult el velük a gép, remélhetőleg ezt egy későbbi BIOS orvosolni fogja.

A cikk még nem ért véget, kérlek, lapozz!
