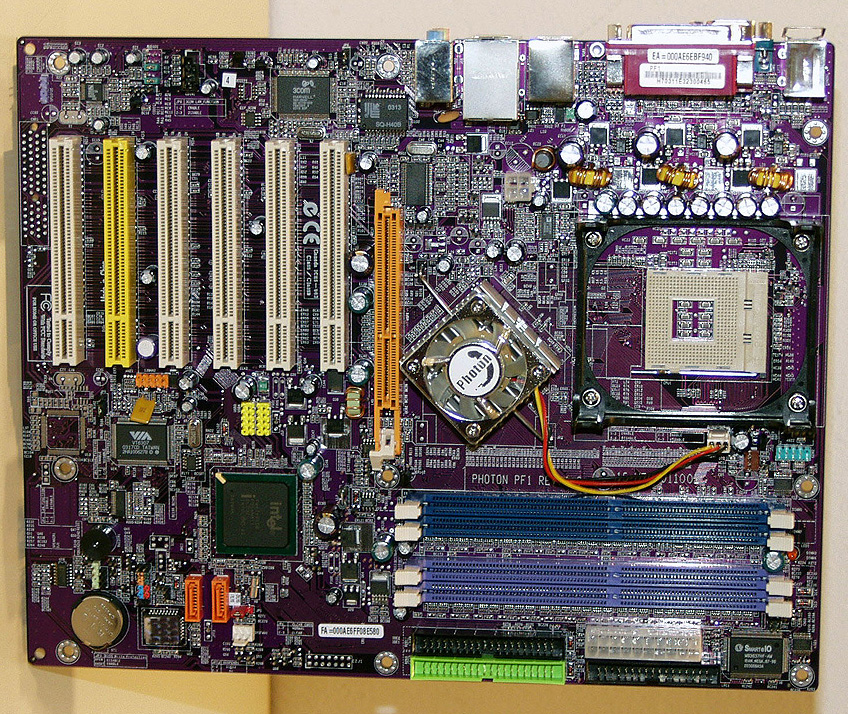

ECS Photon PF1 v1.0 - specifikációk
Processzor
Socket 478 Intel® Pentium 4 processzorokhoz 400 / 533 / 800 MHz-es FSB
Chipset
Intel® Chipset (északi híd): 865PE
Intel® Chipset (déli híd): ICH5 82801EB

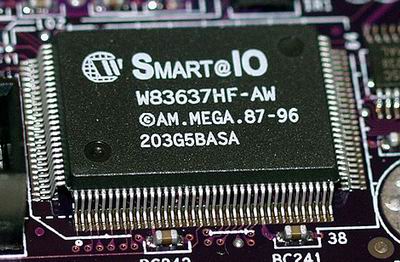

LPC I/O: Winbond W83637HF
Audio CODEC: C-media 9739A

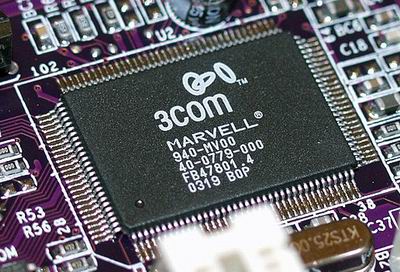

LAN: 3COM 940 Gigabit LAN
IEEE 1394: VIA® VT6307

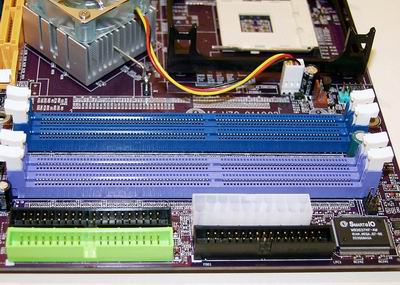

Memória
Négy 184-pines DDR DIMM foglalat DDR SDRAM számára
Támogatja a Dual-Channel DDR 400/333/266 MHz-et
Bővítőfoglalatok

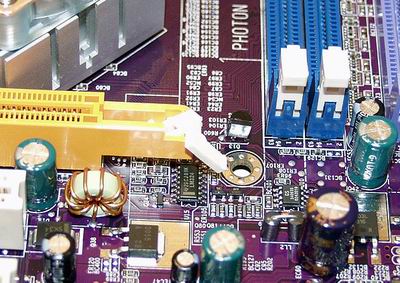

1 AGP 8X foglalat (semmi nem zavarja a videokártya behelyezését)
6 PCI 2.3 foglalat
BIOS
Award BIOS 4M Flash ROM a Firmware Hub-ban(FWH)
Plug and Play 1.0A, APM 1.2, Multi Boot, DMI
ACPI revision 2.0 támogatás

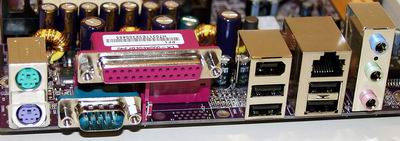

Alaplapi kivezetések
PS/2 billentyűzet és PS/2 egér konnektorok
8 USB port (4 opcionális)
2 IEEE 1394a port (2 opcionális)
1 Parallel port (LPT1) / 1 serial port (COM1)
1 Gigabit LAN konnektor
Audio Portok (Line-in, Line-out és Mic-in)
360K~2.88 MByte támogatás, 3 Mode FDD vagy LS120 driver
Maximum négy IDE meghajtó (PIO mode 4, DMA Mode 2, Ultra DMA66/100)
2 Serial ATA / 150 konnektor
ATX tápcsatlakozók (20-pin és 4-pin)
IR kivezetés (SIR)
SPDIF kimenet opcionális kábellel
NB FAN, CPUFAN, and SYSFAN header
CD in, AUX in kivezetések
Plug and Play támogatás
EZ-Watcher kivezetés
CMOS & ELEM
Intel® I/O Controller Hub 5 (ICH5) 256 bytes CMOS SRAM beépítve
CMOS jumper
Méretek
ATX (305 mm * 244 mm), 4 rétegű nyák
