Foxconn 945P7AA-8KS2
Foxconn 945P7AA-8KS2 specifikációk:
Hirdetés
| Alaplap | Foxconn 945P7AA-8KS2 |
| Processzortámogatás | - Intel Pentium D és Pentium 4 processzorok - 1066/800 MHz/533 MHz rendszerbusszal - Intel Celeron D processzorok - 533 MHz rendszerbusszal |
| Foglalat típusa | Socket T (LGA775) |
| Lapkakészlet | - Intel 945P Express chipset - Intel 82945P Memory Controller Hub (MCH) - Intel I/O Controller Hub 7 (ICH7) |
| Memória | - 4 DIMM / maximum 4 GB DDR2-667/533/400 - Dual-Channel DDR2-667/533/400 támogatás |
| Bővítőfoglalatok | 1 PCI Express x16 2 PCI Express x1 3 PCI |
| Parallel ATA / RAID | 1 Ultra ATA 100/66/33 – Intel ICH7 2 Ultra ATA 133/100/66 - ITE IT8212F |
| Serial ATA / RAID | 4 SATA-csatlakozó SATA300 – Intel ICH7 |
| Integrált audio | Intel High Definition Audio – Realtek ALC880 hangkodek (S/PDIF kimenet) |
| Integrált hálózati vezérlők | Broadcom BCM5789KFB (PCIe) – Gigabit Ethernet |
| Firewire (IEEE 1394) | nincs |
| USB 2.0/1.1 | 4 port a hátlapon, 2 az alaplapon (nincs kivezetés) |
| BIOS | AWARD BIOS |
| Beállítható buszsebesség | 200-265 MHz között 1 MHz-es lépésekben |
| Állítható AGP/PCI sebesség | Fixálható: 33,33 MHz, 36,36 MHz, 40,00 MHz, Ref PCIEx |
| Beállítható feszültségek | - CPU: default feszültség plusz +0,0125 V-tól +1,1875 V-ig 0,0125 V-os lépésekben - RAM: default, +0,03 V, +0,06 V, +0,10 V - Északi híd: default, +0,03 V, +0,06 V, +0,10 V |
| További tuninglehetőségek | - Memória órajele: Auto, 533 MHz, 667 MHz, 400 MHz - PCIe órajel: 100 és 200 MHz között 1 MHz-es lépésekben |
| Méretek | ATX, 305 x 245 mm |
| Gyártó honlapja Termék leírása |
- Foxconn - Foxconn 945P7AA-8KS2 |
| Bruttó kiskereskedelmi ára | kb. 35 000 Ft |
Az Asus után a Foxconn tálalásában megismekedhetünk egy 945P chipsetes lappal, mely a 945P7AA-8KS2 névre hallgat. A 945P7AA, ahogy az eddig nálunk járt Foxconn lapok többsége, inkább árával kívánja felhívni magára a figyelmet, ettől függetlenül – mint később kiderül – nincs miért szégyenkeznie a „nagyok” (Asus, MSI) előtt sem. Az alaplap egy teljesen egyszerű dobozban foglal helyet, mely nincs telitömve alkatrészekkel.
Kellékek [+]
Az alaplap mellé a gyártó csak a legszükségesebb kellékeket csomagolta be, a doboz fedelét felnyitva a többnyelvű, széthajtogatható gyorstalpaló alatt egy angol nyelvű üzembehelyezési útmutató, egy telepítő-CD, egy hátlapi panel, két PATA-kábel, egy floppykábel, két SATA-kábel és két SATA-tápkábelelosztó lapul.
Foxconn 945P7AA-8KS2 [+]
Az alaplap sok hasonlóságot mutat a korábban bemutatott 915PA03-P-8EKRS-sel, a nyák ugyanúgy kék színű, a többi alkatrész színe is megegyezik, csak azok elhelyezkedése különbözik némely helyeken. A processzorfoglalat alatt található a chipset, mellette a négy memóriafoglalat, mely már csak DDR2-es memóriákat fogad (ellenben a 915 a DDR400-asokat is támogatja). A memóriafoglalatok mellett található a nagy tápcsatlakozó, ez problémás hely lehet, ha ebben a magasságban a számítógépházban merevlemezek vannak. Felette található a floppycsatlakozó, ami jó ötlet, mert pl. egy nagytoronyban így nem lesz gondunk a floppykábel hosszával (bár egyre ritkább a floppyhasználat). A memóriafoglalatok alatt található a déli híd, ehhez közel pedig négy SATA-csatlakozó, melyek közvetlenül az IDE-csatlakozó felett helyezkednek el, így mindenképpen vigyázni kell a SATA-kábelek esetleges megtörésére. Ezalatt további két IDE-csatlakozó található köszönhetően a plusz RAID-vezérlőnek. A chipset alatt egy PCIe x16, két PCIe x1 és három sima PCI aljzat található. Az alaplapon a processzorfoglalat mellettin kívül mindössze egy ventilátoraljzat található. A nyákon felfedezhetőek olyan chipek helyei, melyet erről a verzióról lehagytak (második hálózati vezérlő és Firewire vezérlő), az alaplap jobban felszerelt verziója 945P7AA-8EKRS2 névre hallgat.
[+]
A chipset passzív hűtésben részesül, és mindkét chipet hűti a gyártó. Az északi hídon ráadásul óriási méretű a hűtőborda, ekkorát csak Foxconn alaplapokon látni. A processzor feszültségellátása négyfázisú, viszont az itt található alkatrészeket már nem hűti más, csak a processzorhűtő által keltett esetleges szellő.
[+]

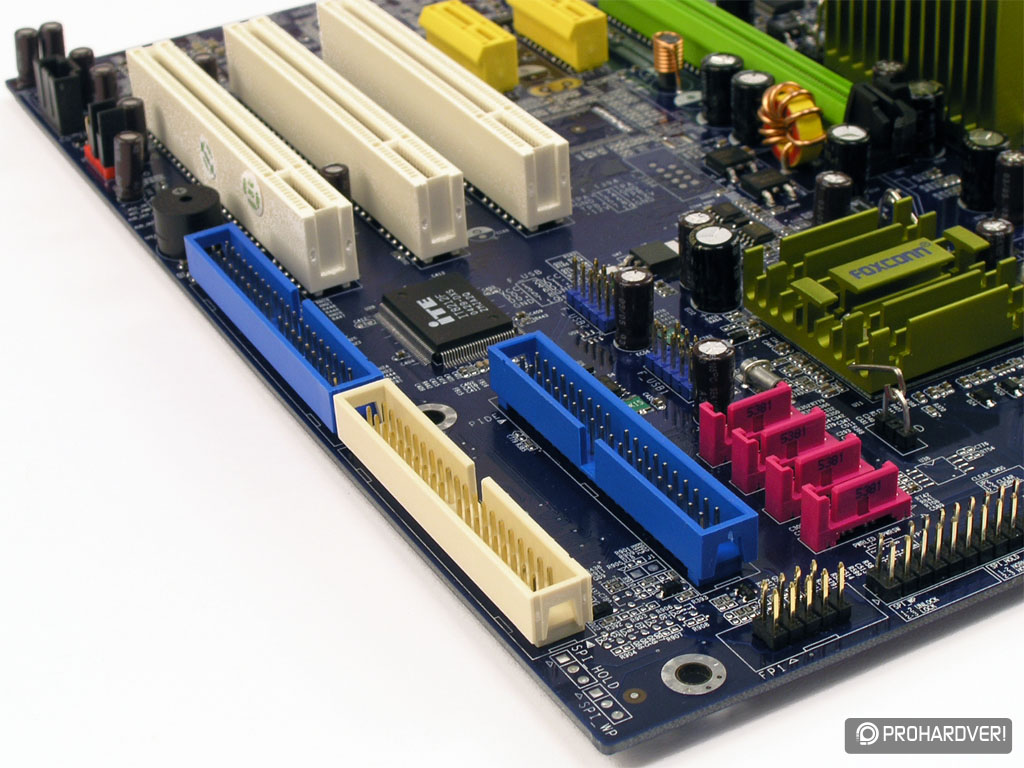

Az alaplap alsó felén, a déli híd alatt SATA-portokat találunk, illetve hat merevlemez vagy optikai meghajtó csatlakoztatására elegendő IDE-csatornát, ez az Intel chipsetek esetében nagy szó, hiszen maga a chipset csak kettőt támogat.
A hátoldalon megtalálható egy-egy PS2 port a billentyűzet és az egér számára, egy-egy soros és párhuzamos port, négy USB port, egy Ethernet aljzat, hat audioport és egy koaxiális S/PDIF kimenet.
Ethernet / audio / RAID-vezérlő[+]
Az integrált eszközökről összesen három chip gondoskodik (a chipseten kívül), a Broadcom PCIe x1 sávra kapcsolódó gigabites hálózati vezérlőjének elődje (BCM5751) korábbi tesztjeinkben jól szerepelt. A Realtek ALC880-as hangkodek már rengeteg alaplapról köszönt ránk vissza, egy átlagosnak mondható megoldással állunk szemben, és ugyanez vonatkozik az ITE RAID-vezérlőjére is, mely a PCI buszra kapcsolódik, így használata annak 133 MB/s-os sávszélességét terheli.
BIOS
Foxconn logo / PC Health Status [+]
A Foxconn lapja az AWARD BIOS-ra épül, és ahogy látható, az Asus után a Foxconn is gyártott már saját bootlogót. A nálunk járt Foxconn lapok eddig egyszer sem kápráztattak el minket túlhajthatósági hajlandóságukkal, ez a 945P7AA-8KS2-re is igaz. Ettől függetlenül a „PC Health Status” menüpont alatt rengeteg opciót találunk, és szerencsénkre a Foxconn lapja is tud a hőmérsékletektől függően ventilátort szabályozni (mind a kettőt, amit rákötünk).
Advanced Chipset Features / BIOS Features / SuperSpeed [+]

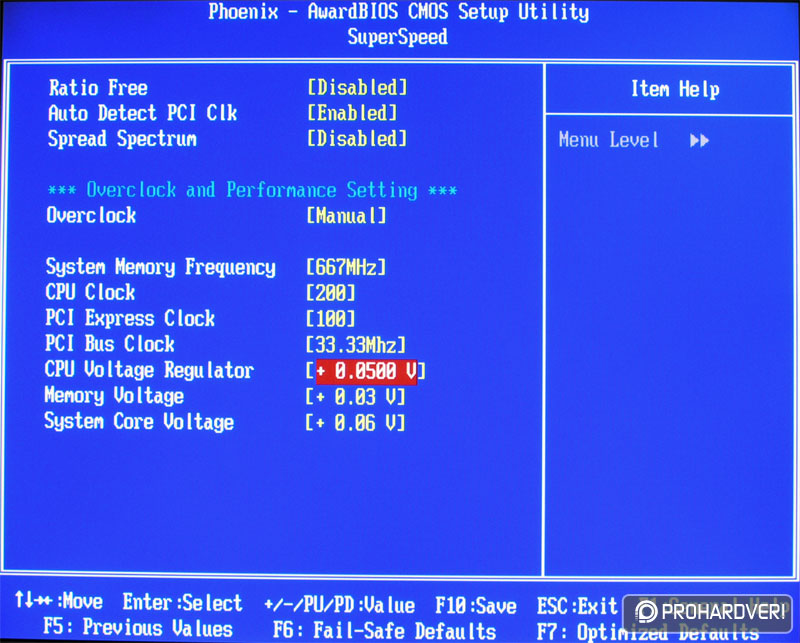

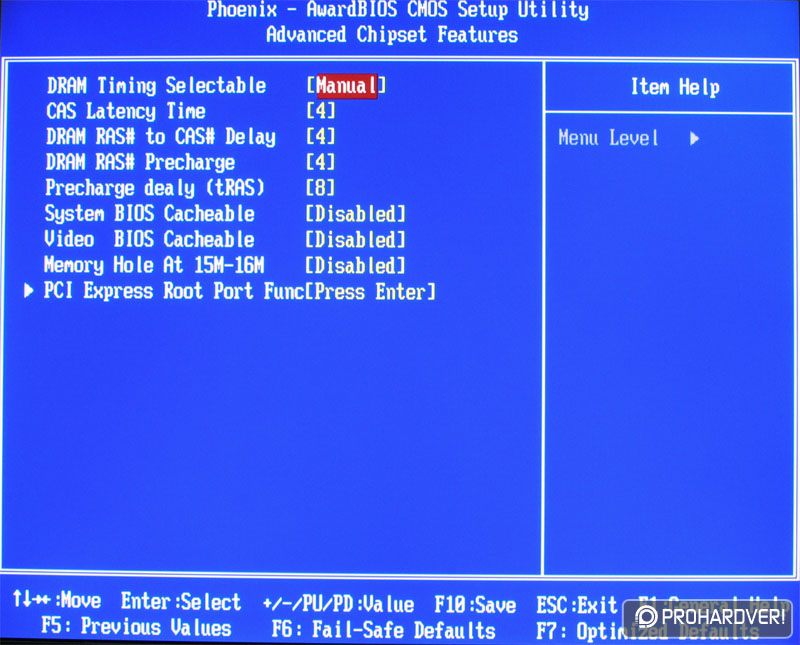

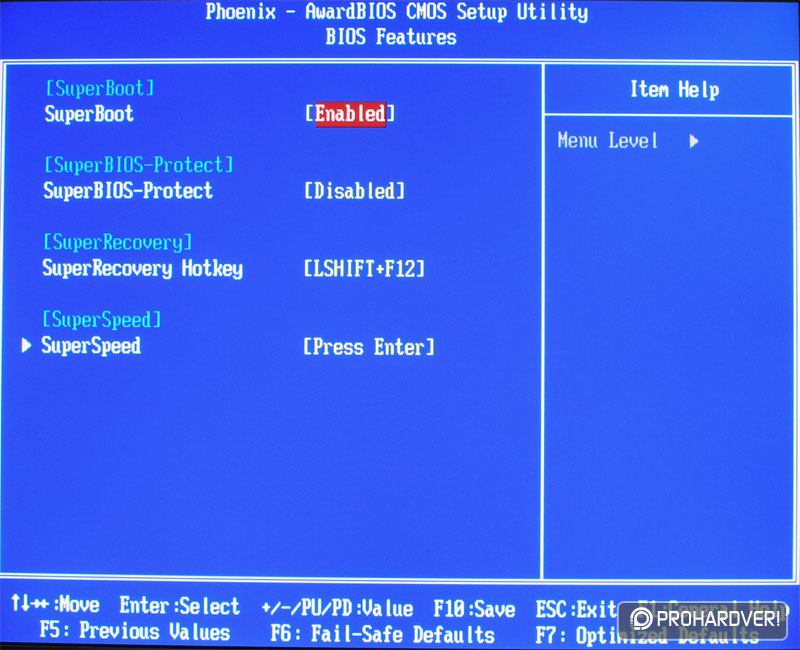

Az „Advanced Chipset Features” menüpont alatt ugyanazokat az opciókat találjuk meg, amiket az Asus lapján is láthattunk (kivéve a Hyper Pathet), viszont a „BIOS Features” menü újdonságként hat a Foxconn lapokat nem ismerők számára. A SuperBoot bekapcsolásával az alaplap a következő melegindításig csak egyszer futtatja le a POST-ot, így a bootolási folyamat lerövidül. A SuperBIOS-Protect bekapcsolásával az alaplap BIOS-át védhetjük meg a különböző vírusokkal szemben, míg a SuperRecovery segítségével a merevlemezünkön tárolt adatokat védhetjük meg egy, a BIOS-ba integrált rejtett partíció segítségével. A SuperSpeed ez esetben a Foxconn-féle tuningopciókat tartalmazó menüpontot rejti, ahol a tuningra kevésbé igényes felhasználók kiélhetik magukat.
