Abit AA8-DuraMAX
Tesztünk kakukktojása következik, az Abit AA8-DuraMAX ugyanis a többi alaplappal ellentétben az Intel Alderwood, azaz 925X chipsetjére épül. Előző 925X chipkészlettel foglalkozó tesztünkben már szerepet kapott a deszka, de részletesebben bemutatkoznia csak most sikerül.
Abit AA8-DuraMAX specifikációk:
| Alaplap | Abit AA8-DuraMAX |
| Processzortámogatás | - Intel Pentium 4 processzorok – 800 MHz rendszerbusszal |
| Foglalat típusa | Socket T (Socket 775) |
| Lapkakészlet | - Intel 925X Express chipset - Intel 82925X Memory Controller Hub (MCH) - Intel 82801FR I/O Controller Hub (ICH6R) |
| Memória | - 4 DIMM / maximum 4 GB DDR2-533/400 - Dual-Channel DDR2-533/400-támogatás |
| Bővítőfoglalatok | 1 PCI Express x16 3 PCI Express x1 2 PCI |
| Parallel ATA / RAID | 1 Ultra ATA 100/66/33 – Intel ICH6R |
| Serial ATA / RAID | 4 SATA-csatlakozó (RAID 0, 1, 0+1) – Intel ICH6R |
| Integrált audio | Nyolccsatornás Intel High Definition Audio – Realtek ALC880 hangkodek (S/PDIF ki/bemenet) |
| Integrált hálózati vezérlő | Realtek RTL8110S-32 (PCI) – Gigabit Ethernet |
| Firewire (IEEE 1394) | 3 port - Texas Instuments TSB43AB23 PHY |
| USB 2.0/1.1 | 4 port a hátlapon, 4 az alaplapon (2-höz van kivezetés) |
| BIOS | - Phoenix AwardBIOS - SoftMenu III - ľGuru |
| Beállítható buszsebesség | 100-300 MHz között 1 MHz-es lépésekben |
| Állítható AGP/PCI sebesség | Fixálható: Auto, 33,33, 36,36, 40,00 MHz |
| Beállítható feszültségek | - CPU: default és 1,7125 között 0,025 V-os lépésekben - RAM: 1,8 V és 2,25 V között 0,05 V-os lépésekben - Északi híd: 1,5 V és 2,05 V között 0,05 V-os lépésekben |
| További tuninglehetőségek | - Memória órajele: Auto, DDR400, DDR533, DDR600 - PCIe órajel: Auto, 99 és 255 MHz között 1 MHz-es lépésekben |
| Méretek | ATX, 305 x 245 mm |
| Gyártó honlapja Termék leírása |
- Abit - Abit AA8-DuraMAX |
| Bruttó kiskereskedelmi ára | Még nem kapható |
Nem árulunk el nagy titkot azzal, hogy az AA8-DuraMAX az AG8 90 %-os mása. Kezdjük azzal, hogy az AA8 szinte ugyanolyan dobozba csomagolva érkezett, mint az AG8.
Kellékek [+]

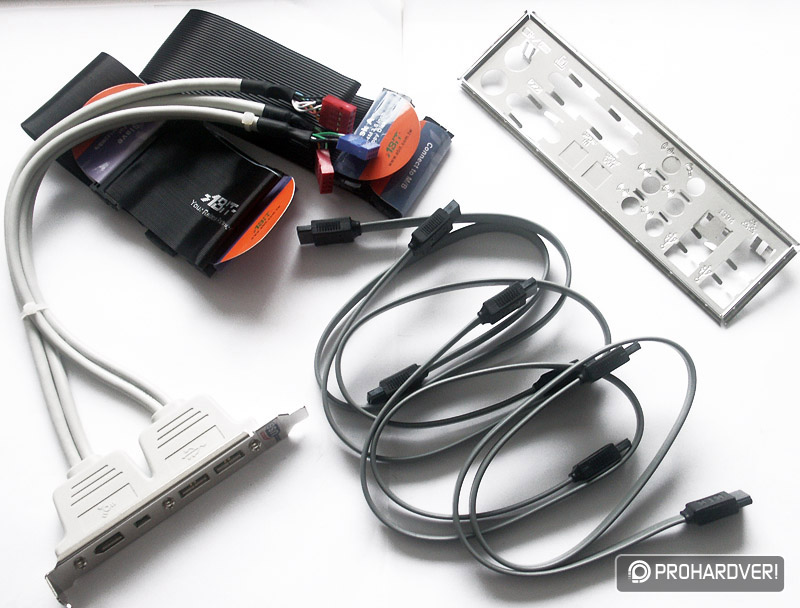

Kellékek tekintetében sincs semmi különbség, az alaplap mellé egy részletes, angol nyelvű felhasználói kézikönyvet, egy húsznyelvű gyorsbemutatót, egy driver-CD-t, egy hátoldali takarólemezt, 4 SATA-kábelt (SATA-tápkábelt nem kapunk), egy-egy IDE-és floppykábelt, egy Silicon Image chipekhez szükséges SATA telepítőlemezt, és egy hátoldali kivezetést kapunk USB és Firewire portokkal.
Abit AA8-DuraMAX [+]

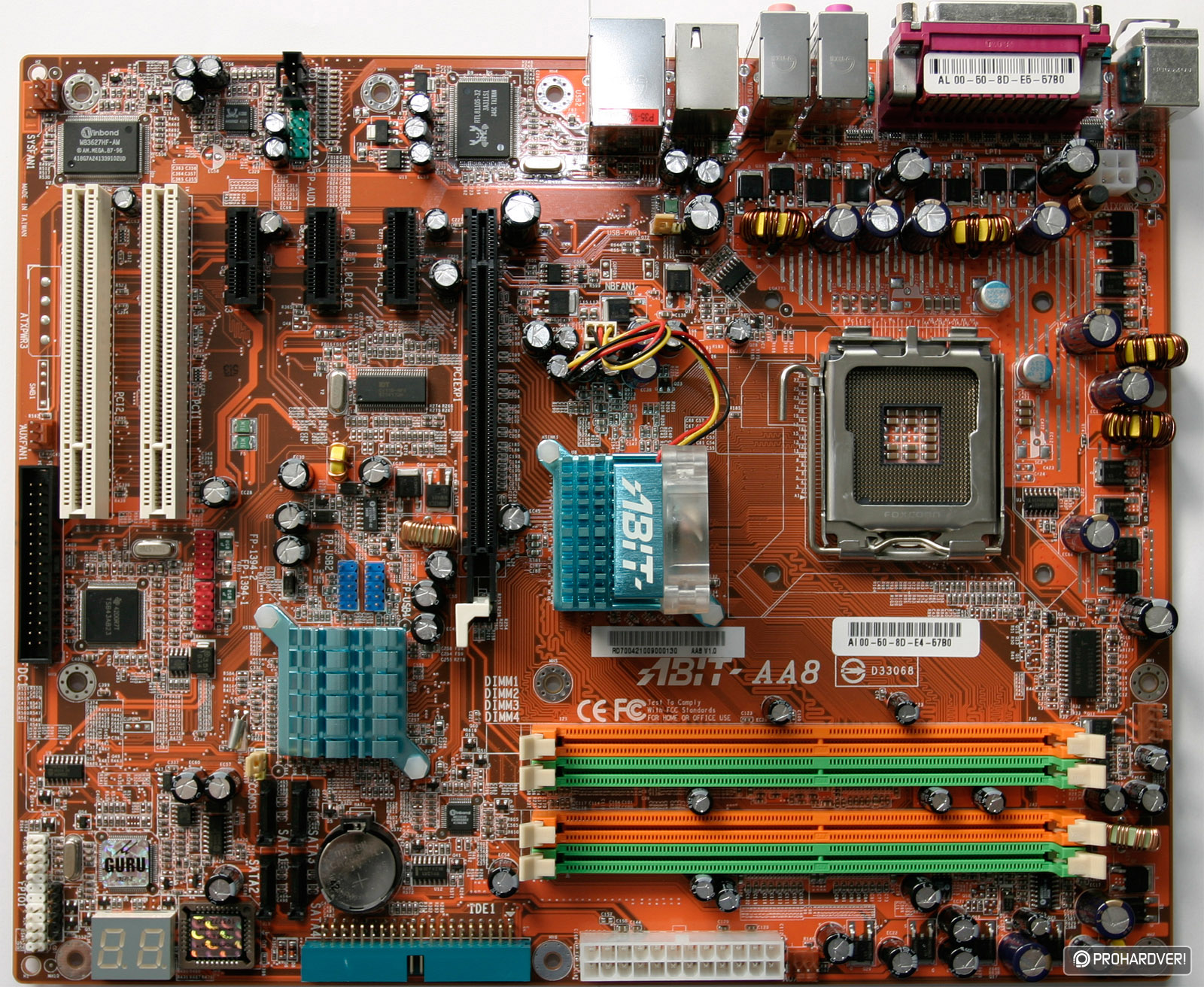

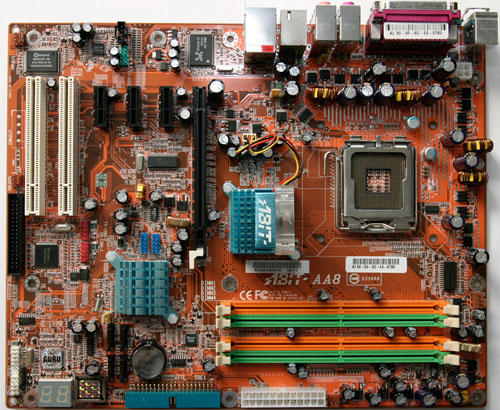

Az alaplap is kiköpött mása az AG8-nak, ezért most az AG8-nál leírtakat idéznénk. „Az alaplap Abitos szokás szerint bordós színű. A PCI foglalatokat a PCIe x1 foglalatok váltották fel, ez pedig az alaplapon a chipek és más eszközök számára több helyet is eredményez. A processzorfoglalat környékén az Abit magas, kiálló kondenzátorokat részesít előnyben, ez esetleg később még problémát jelenthet a nagyobb hűtőbordával rendelkező processzorhűtők felszerelése esetén. Az alaplap szélén található a nagy, tetején pedig a kis tápcsatlakozó, mindkettő jó helyre került, a tápkábel nem akadályozza meg a levegő áramlását. Az egyetlen szem IDE-csatlakozó a PCIe x16 foglalattal egy síkba került, az összeakadások kivédésének érdekében az Abit a foglalatot 90 fokkal kiforgatta az alaplap széle felé. A nyák legalján a PCI foglalatok alatt (nagyon szerencsétlen helyen) található a floppycsatlakozó, ennek köszönhetően a SATA-kábelek és a floppykábel akár össze is akadhatnak a házban. Az audio-in aljzatok az alaplap alsó felére kerültek, ami problémát jelenthet abban az esetben, ha a számítógépház felső részében van a CD-meghajtó. Az AG8 egy PCIe x16, és három PCIe x1 foglalattal büszkélkedhet, emellett a már jól bevált PCI foglalatokból kettőt hord a hátán... Az alaplapon öt ventilátoraljzat található, tehát ezekben nem szenvedünk hiányt.”
[+]

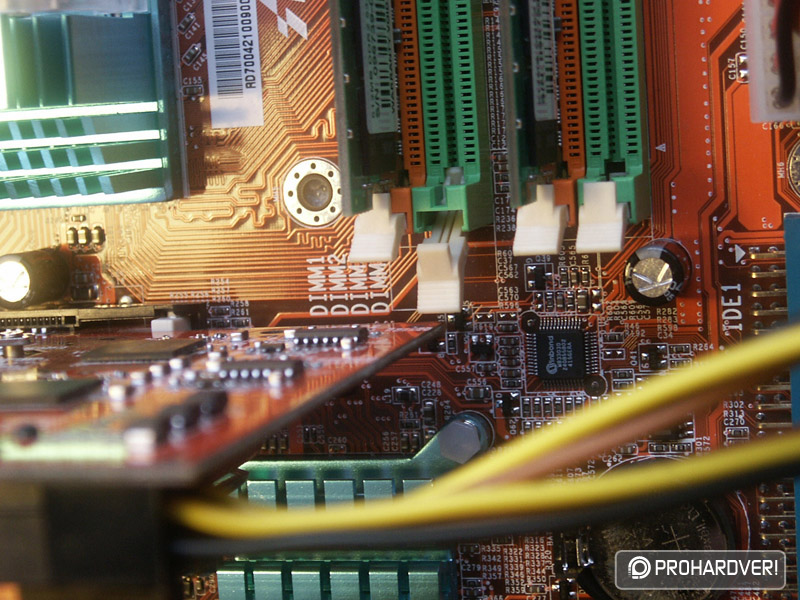

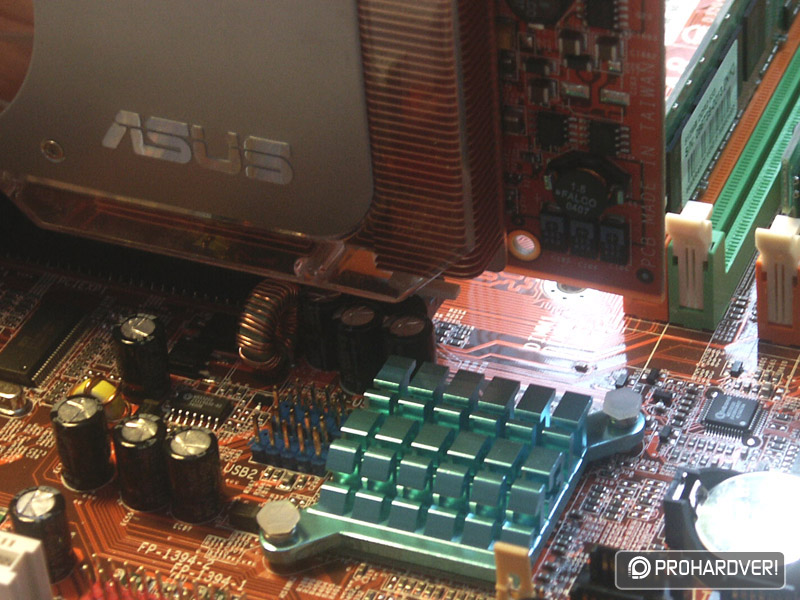

A videokártya ki-berakosgatása nem egyszerű művelet, ellenben a memóriafoglalatok és a PCIe x16 foglalat kellő távolságra kerültek egymástól, így a memóriabővítés a videokártya kivétele nélkül is lehetséges.
[+]

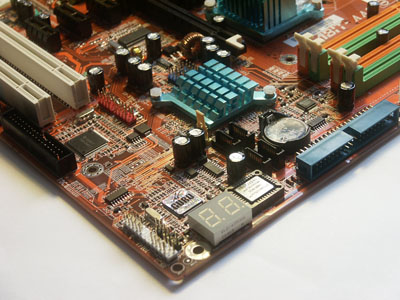

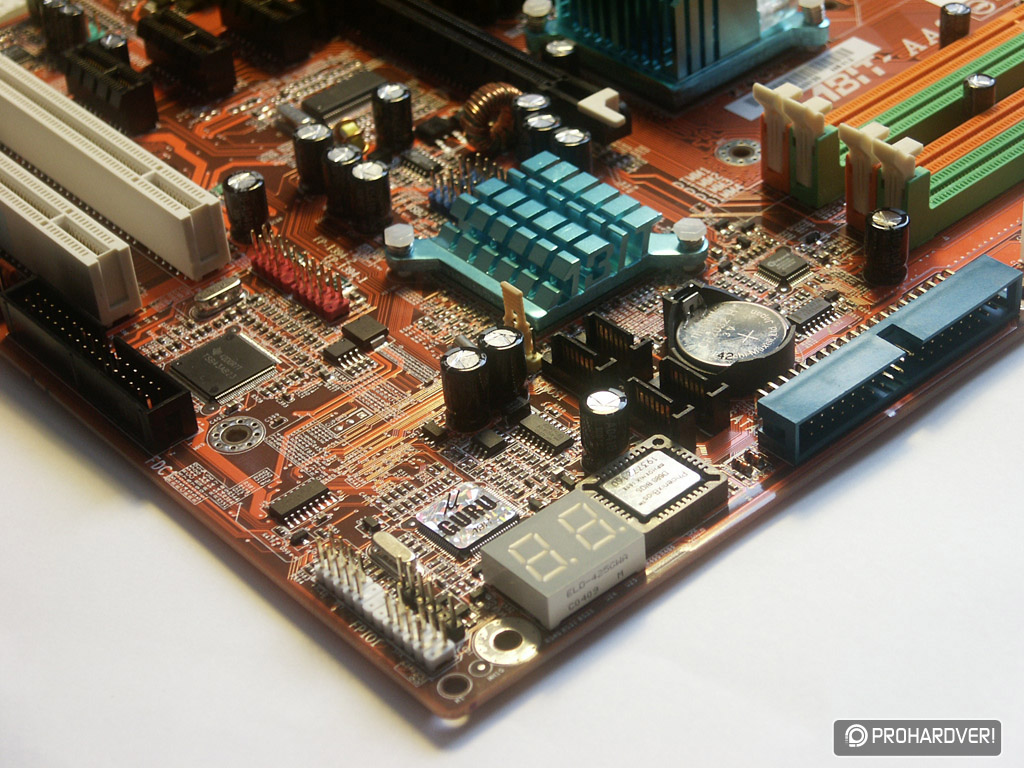

Az alaplap alsó felén nem találkozunk túl sok beszámolnivalóval. A kifordított IDE-csatlakozókon és SATA-portokon kívül csak a CMOS Clear jumper, az elem, a diagnosztikai LED-kijelző, a Guru chip és a számítógépház számára szükséges csatlakozók érdemelnek említést. A számítógépház hátuljára PCI-os panel segítségével kivezethető Firewire-portok a PCIe x1 foglalatok mellett találhatóak.
[+]

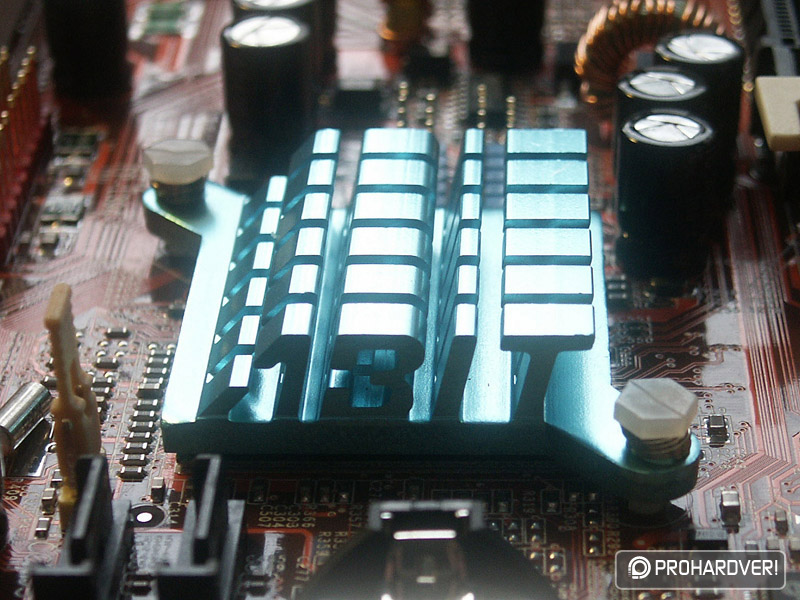

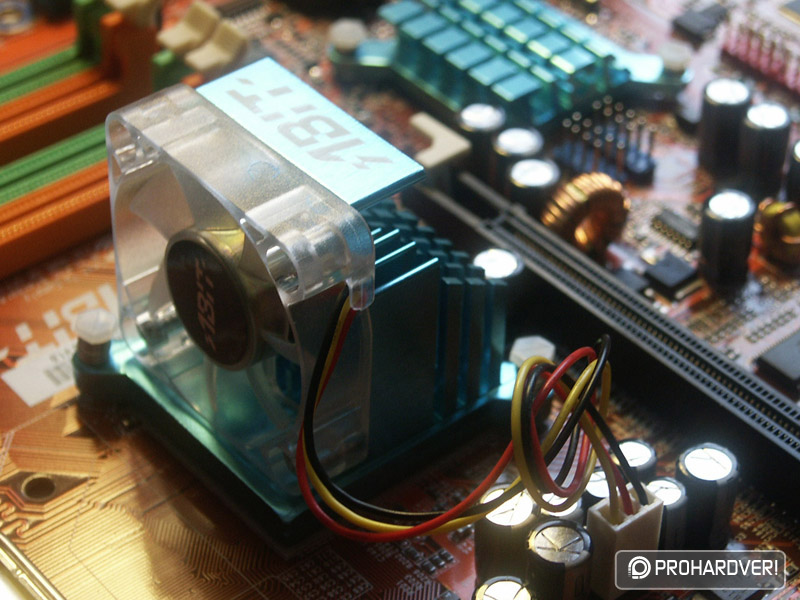

Az északi hídra aktív hűtés került, azonban a FanEQ-nak köszönhetően használat közben ennek hangját egyszer sem vettük észre. A déli hídra egy ABIT logóra kifaragott passzív hűtőborda került.
μGuru [+]

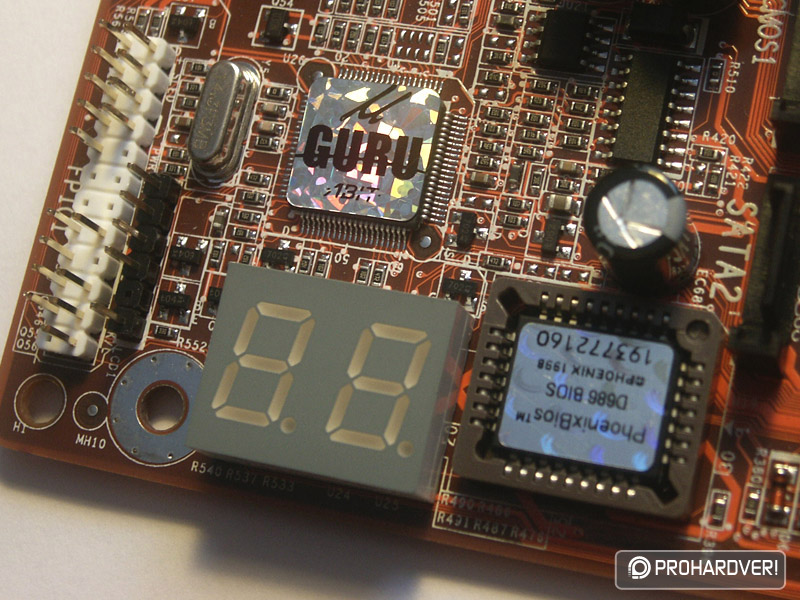

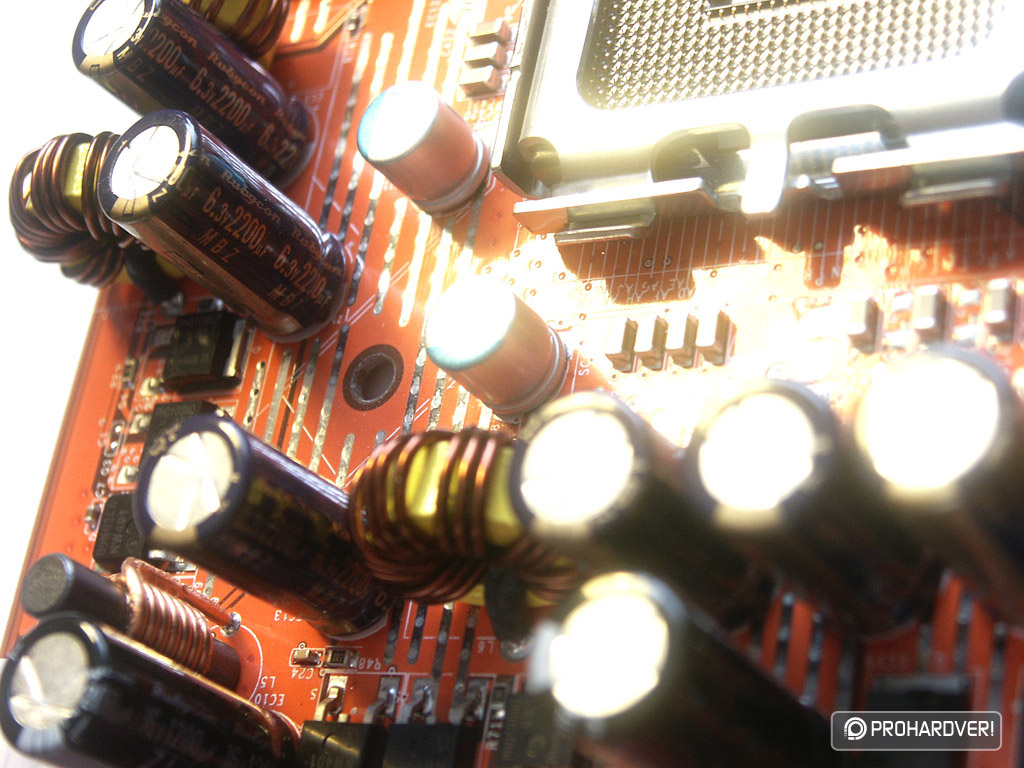

Az Abit Guru chip az alaplapon egy második processzor, mellyel a rendszer különböző tulajdonságait (hőmérsékletek, feszültségek, fordulatszámok) kontrollálhatjuk. A diagnosztikai LED-kijelző segítségével a kijelzett kétjegyű hexadecimális kódot visszakeresve az alaplap esetleges meghibásádásának okát tudhatjuk meg. Az alaplapi feszültségellátás négyfázisú, a processzor stabil feszültségét 4 db 16 V-os 1200 μF-os, 7 db 6,3 V-os 2200 μF-os Rubycon, és 2 db 2,5 V-os 560 μF-os elektrolit-kondenzátor biztosítja.

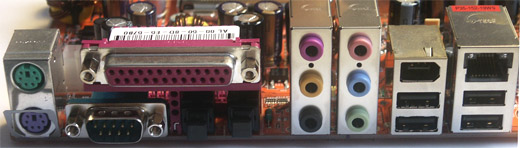

A hátoldali panel egy-egy PS2 portot tartalmaz a billentyűzet és az egér számára, ezenkívül egy-egy soros és párhuzamos portot, négy USB portot (további kettő kivezethető), egy Ethernet portot és egy Firewire portot (további kettő kivezethető). Nem maradhatnak el az audio portok sem, ezekből egy-egy line-out/front-out, rear-out, surround-out, bass/center-out, mic-in, line-in, és egy-egy optikai S/PDIF ki-és bemenet található.
LAN / hang / IEEE1394 [+]

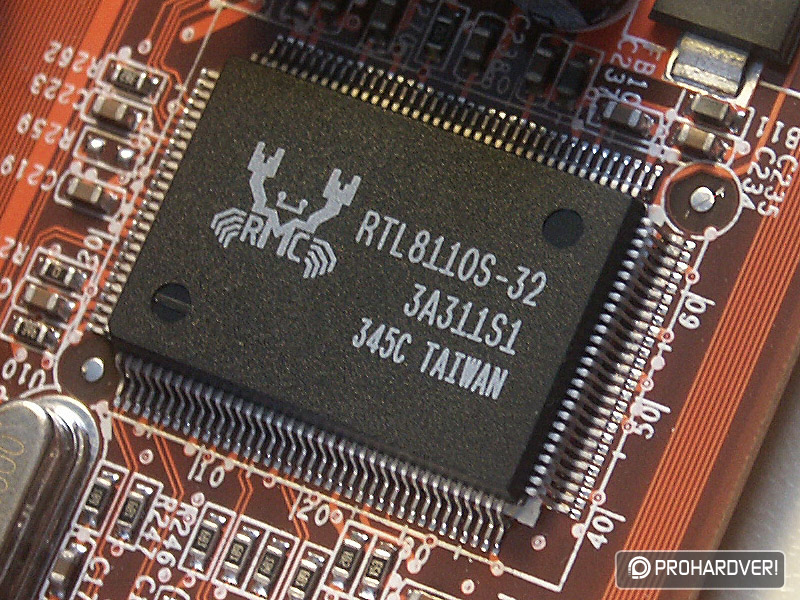

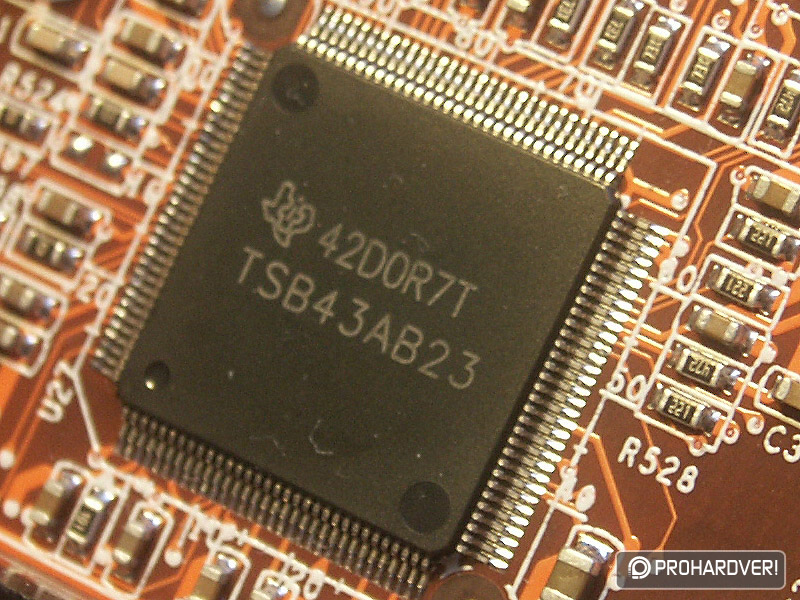

Az AA8-DuraMAX az AG8-tól az integrált szolgáltatások terén is csak egy pontban különbözik. A gigabites hálózati vezérlő (Realtek RTL8110S-32) és a Firewire-vezérlő (Texas Instruments chip) megegyezik mindkét alaplap esetében, azonban az AA8-DuraMAX a Realtek ALC880 nyolccsatornás, 24 bites, 192 kHz-es audio megszólaltatására képes hangkodeket alkalmazza (az ICH6R-rel karöltve, Intel HDA - Azalia).
