Bevezető, dizájn

Nem muszáj 70 cm magas toronyházat venni, ha egy erős, játékra használható gépet építünk, hiszen a mai, mindent integráltan tartalmazó alaplapok korában igazából csak egyetlen bővítőkártyára van szükség a teljes élvezethez. Ha nincs sok helyünk, akkor egy microATX alaplapból is kihozhatjuk ugyanazt a teljesítményt – már csak az a kérdés, hogy milyen házba építsük ezeket? A Chieftec „gamer” márkája, a Chieftronic úgy véli, hogy tudja a választ: az M1-et kifejezetten erre a célra tervezték, úgy, hogy egyben összeépített konfigurációnkat is közszemlére tárhatjuk.

Külső

Az M1 teljes megnevezésében az mATX Gaming Cube is szerepel, és valóban, a ház alakja közelít a kockához, még ha nem is teljesen felel meg a definíciónak, hiszen nem minden éle azonos hosszúságú. Mégis 400 x 270 x 345 mm-es méretével elég tömzsi és rövid hatást kelt, tömege viszont ehhez mérten nagy, a 7,5 kg-ban a felhasznált három darab, edzett üveg panel jelentős szereppel bír.

[+]

Elölről kezdve utunkat, egy visszafogott, műanyagból álló panelt látunk, melynek középső bevágása az RGB LED-ek iránt fogékonyabb vásárlók igényeit fogja kielégíteni, míg jobb és bal oldalán szellőzőrácsok próbálják meg a belülre szerelhető ventilátorokat ellátni levegővel. Kis méretük miatt ez persze várhatóan nem lesz teljesen sikeres, de ezzel a problémával tulajdonképpen minden csendesre tervezett ház küzd, márpedig az M1 inkább a csendre, mintsem a kiváló hűtésre koncentrál.

[+]

Visszatérve az előlapra, a műanyag panel jobb oldalára kerültek a kezelőszervek és csatlakozók: egy bekapcsológombot (integrált power és HDD LED-ekkel) és egy reset gombot (mely alapértelmezésben az RGB effektek váltását végzi) találunk itt. Ezek felett két USB 2.0 és két USB 3.0 port, illetve két hangcsatlakozó sorakozik, tehát a ház kis mérete ellenére teljes a kínálat. Az oldalpanelek és a tető kapcsán nincs sok érdekesség: mindhárom sötétített, edzett üvegből készül. A felső fix, a két oldalsó pedig kézzel oldható csavarokkal rögzül, melyek hátra kerültek, oldalról tehát teljesen tiszta a látvány. Bár az oldalpanelek teljes egészében üvegből állnak, a belső dizájn miatt alsó részük átlátszatlan.

[+]

Hátulról szemlélve a dolgokat, négy bővítőkártya-helyet találunk, melyeket egy csavarral rögzített lemez felemelése után tehetünk szabaddá, illetve két gumielemmel védett nyílást, DIY vízhűtéssel dolgozók számára. A ház szellőztetését végző, 12 vagy 14 cm-es ventilátornak kialakított helyen felül még alul is látunk egy kisebb szellőzőrácsot, mely mögött a 2,5”-es adattárolók keretét találjuk; ide aktív szellőzés nem rejthető.

[+]

Végül áttérve a ház aljára, itt két külön szűrőt találunk, az egyik a tápegységet, a másik a 3,5”-es meghajtókat látja el friss levegővel. Az utóbbi szűrő kivétele még megoldható a gép elmozdítása nélkül, de az előbbinél ez már jóval nehézkesebb.

Belső

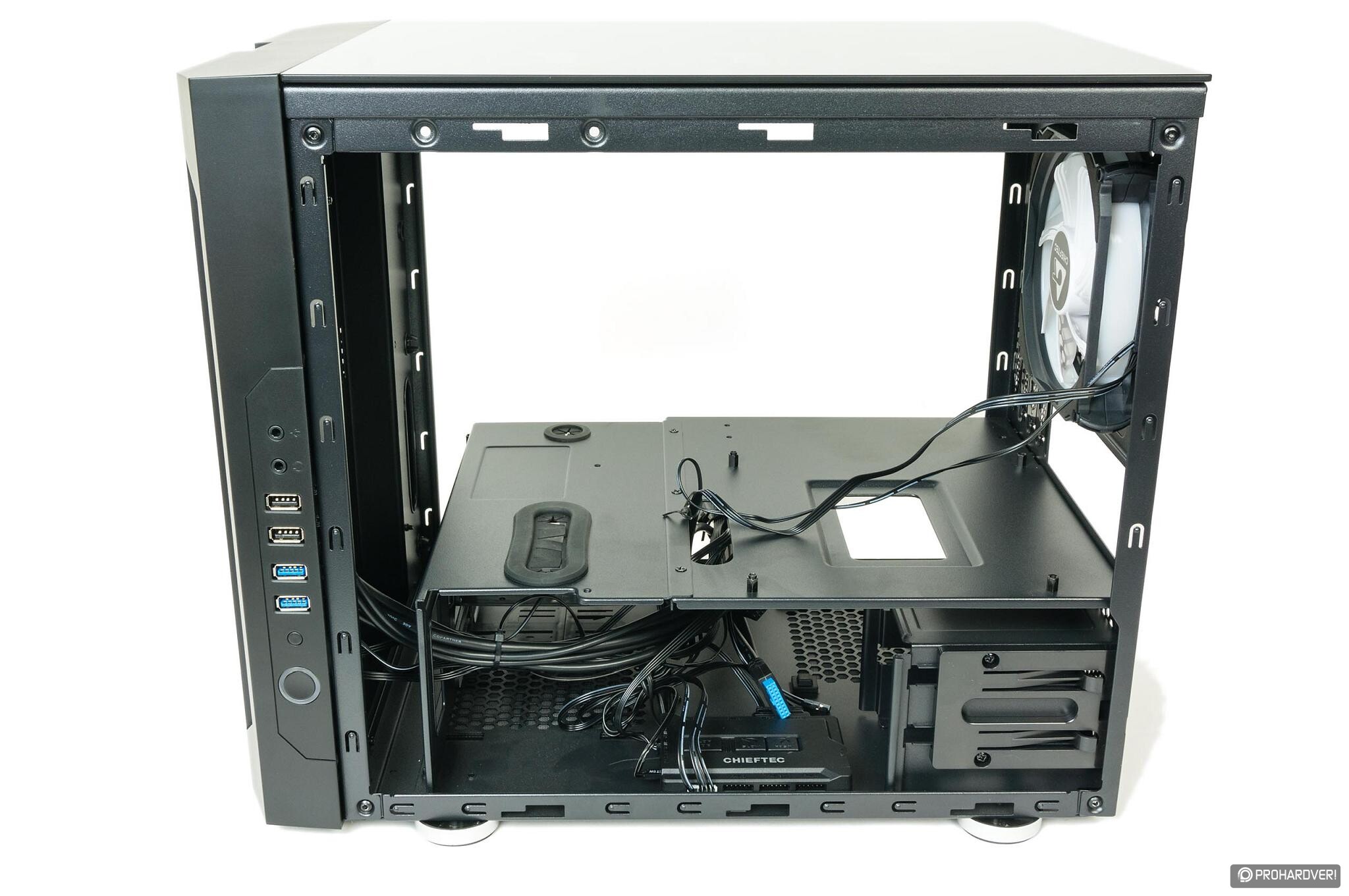

Nem egyszerűen kétkamrásnak, hanem inkább kétszintesnek neveznénk az M1 belső kialakítását: alulra kerül a tápegység és a különböző meghajtók, míg felülre az alaplap és a hozzá csatlakozó komponensek – nagyjából úgy, ahogy a Cooler Master régi HAF XB házában, azzal a különbséggel, hogy nagyjából feleakkora térfogat áll rendelkezésre.

[+]

A felső szintről nem is érdemes sokat magyarázni, microATX vagy Mini-ITX alaplapokat helyezhetünk itt el, és ide kerülnek a bővítőkártyák is, melyeknek, mint említettük, négy hátsó nyílás áll rendelkezésre. A hátoldalon találjuk az egyetlen, gyárilag mellékelt ventilátort, mely RGB fényeket is kapott. Sajnos szabványos csatlakozó hiányában kénytelenek leszünk a házhoz mellékelt vezérlővel összekötni – még jó, hogy ez a vezérlő kompatibilis a főbb alaplapi világítási megoldásokkal (Aura Sync, RGB Fusion, Mystic Light és társaik).

[+]

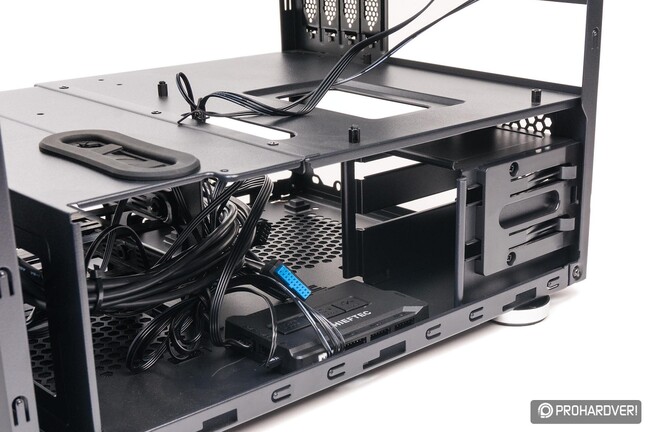

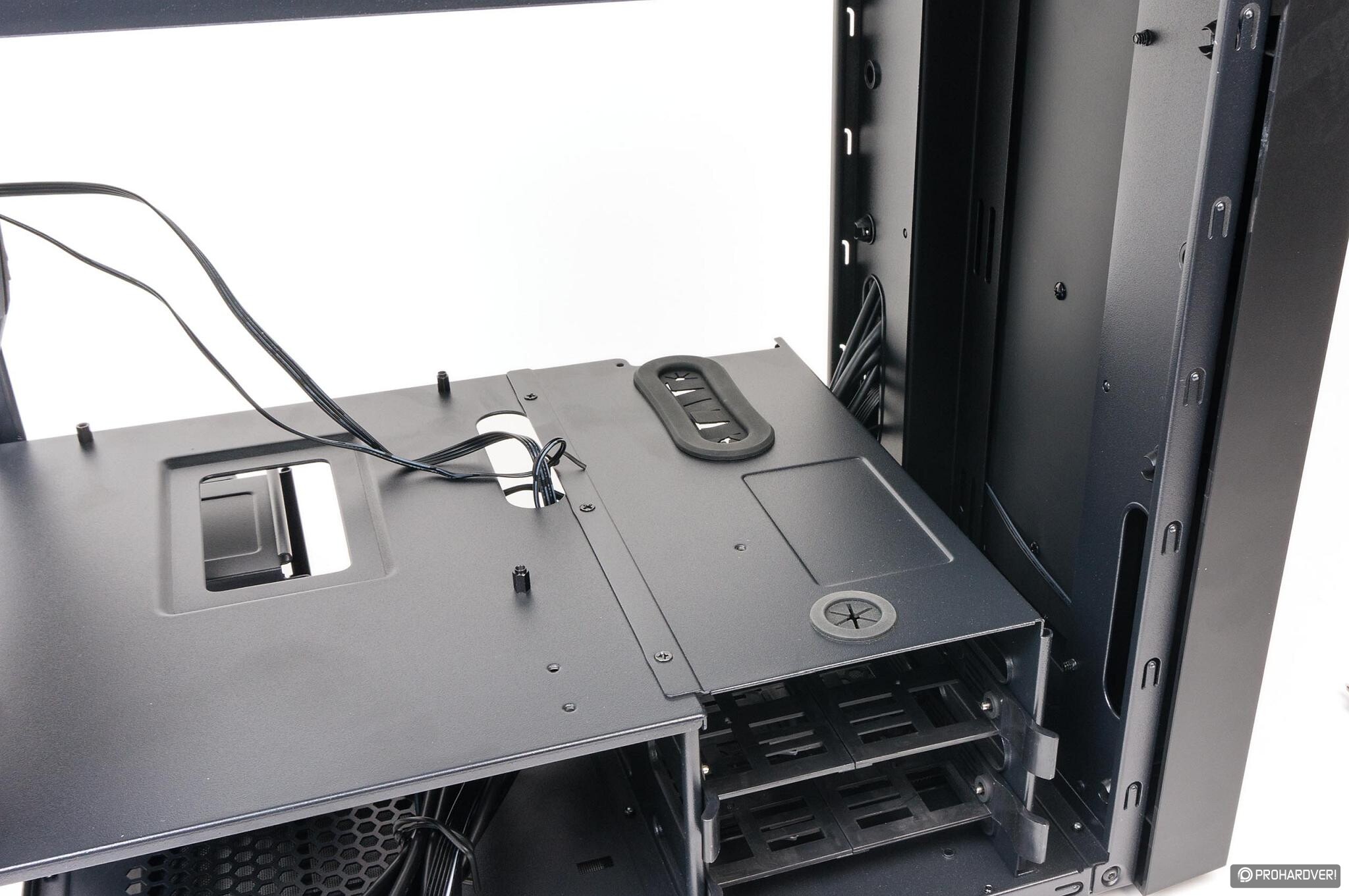

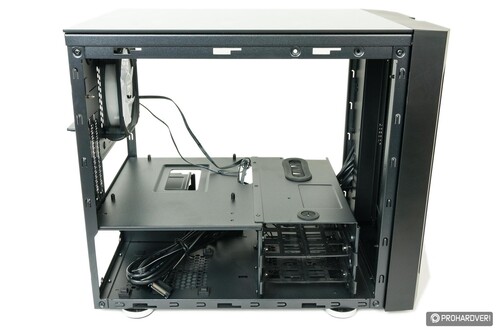

Az alsó szinten már zsúfoltabbak a dolgok: a terület nagyobb, szemből nézve bal hátsó részét a tápegység foglalja el, tőle jobbra van a két 2,5”-es meghajtót fogadni képes keret. Az alsó szint első fele a 3,5”-es meghajtók tartóegységét tartalmazza, melybe két fiókot tolhatunk. Bár első ránézésre olyan, mintha ez kiszerelhető lenne, valójában csak az első részét tudjuk eltávolítani – erre akkor lesz szükség, ha az előlap mögött kialakított vájatba egy vízhűtés 240 vagy 280 mm-es radiátorát szeretnénk beépíteni, ennek ugyanis nincs elég hely itt – ha megelégszünk ventilátorokkal, akkor viszont maradhatnak a merevlemezek is.

[+]

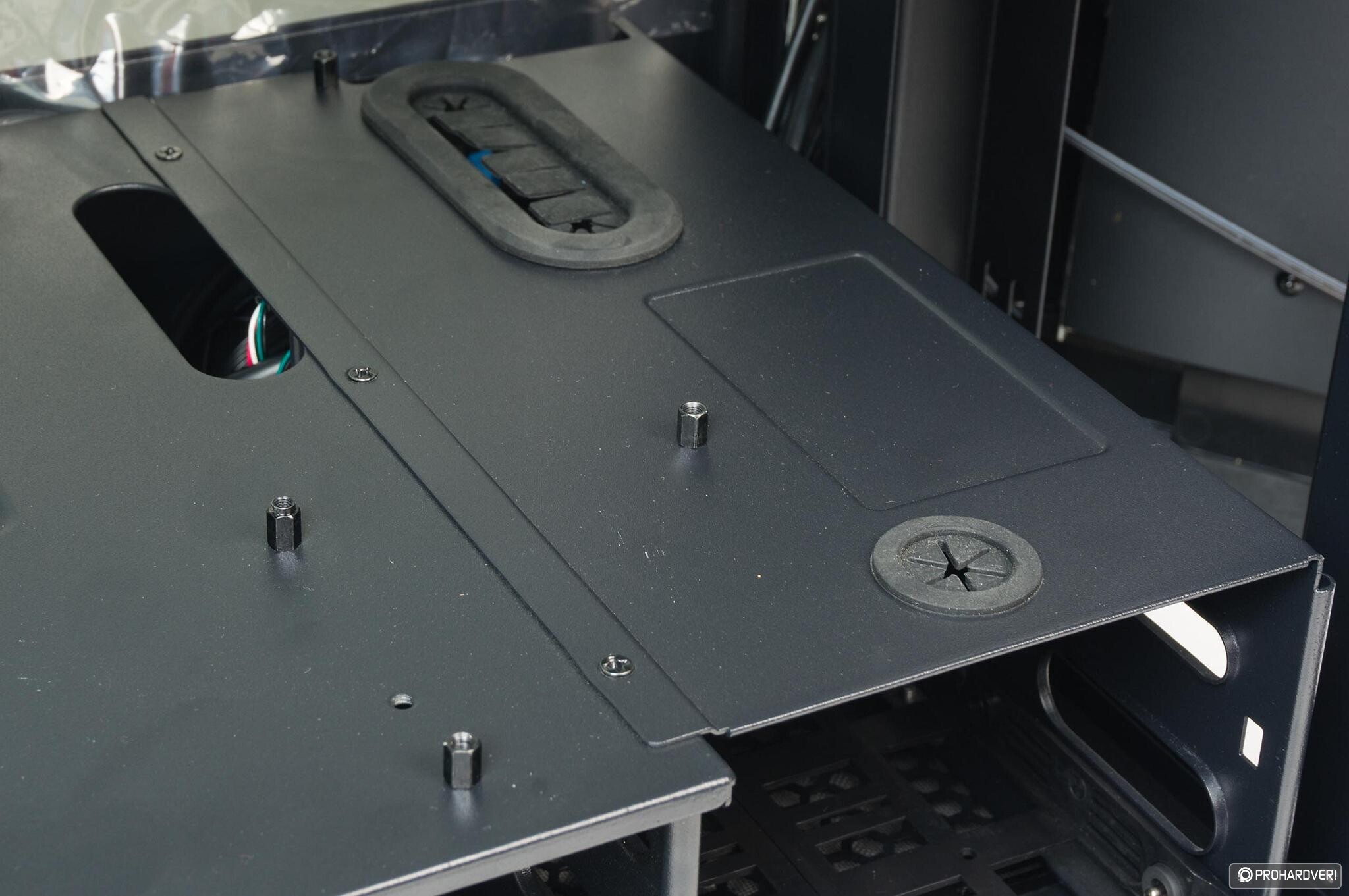

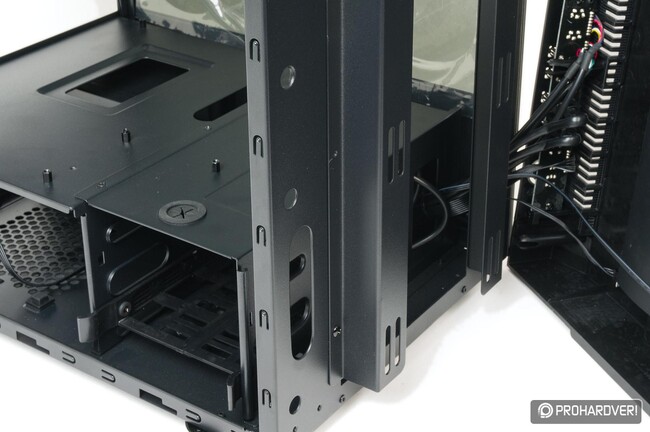

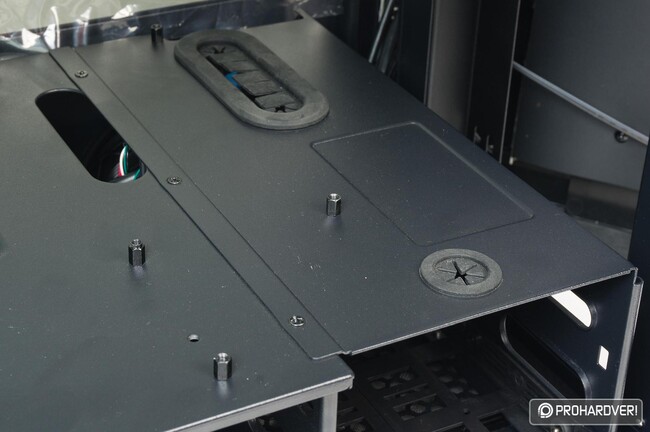

A négy gumibakon álló tápegység hosszára érdemes odafigyelni, mert 150 mm-nél hosszabb példányokkal meg leszünk lőve, egy 170 mm-es táp mögött például már nincs hely a moduláris kábelezés csatlakozóinak. Az alsó és felső szintek közötti átjárást több nyílás biztosítja, ezek közül a láthatóbbak gumis védelmet is kaptak, itt bújtathatjuk át a kábeleket, a felesleges vezetékeket pedig egyszerűen az alsó szint szabadon maradó részein hajtogathatjuk össze, így minden irányból akadálymentesen láthatunk rá a lényegi alkatrészekre.

[+]

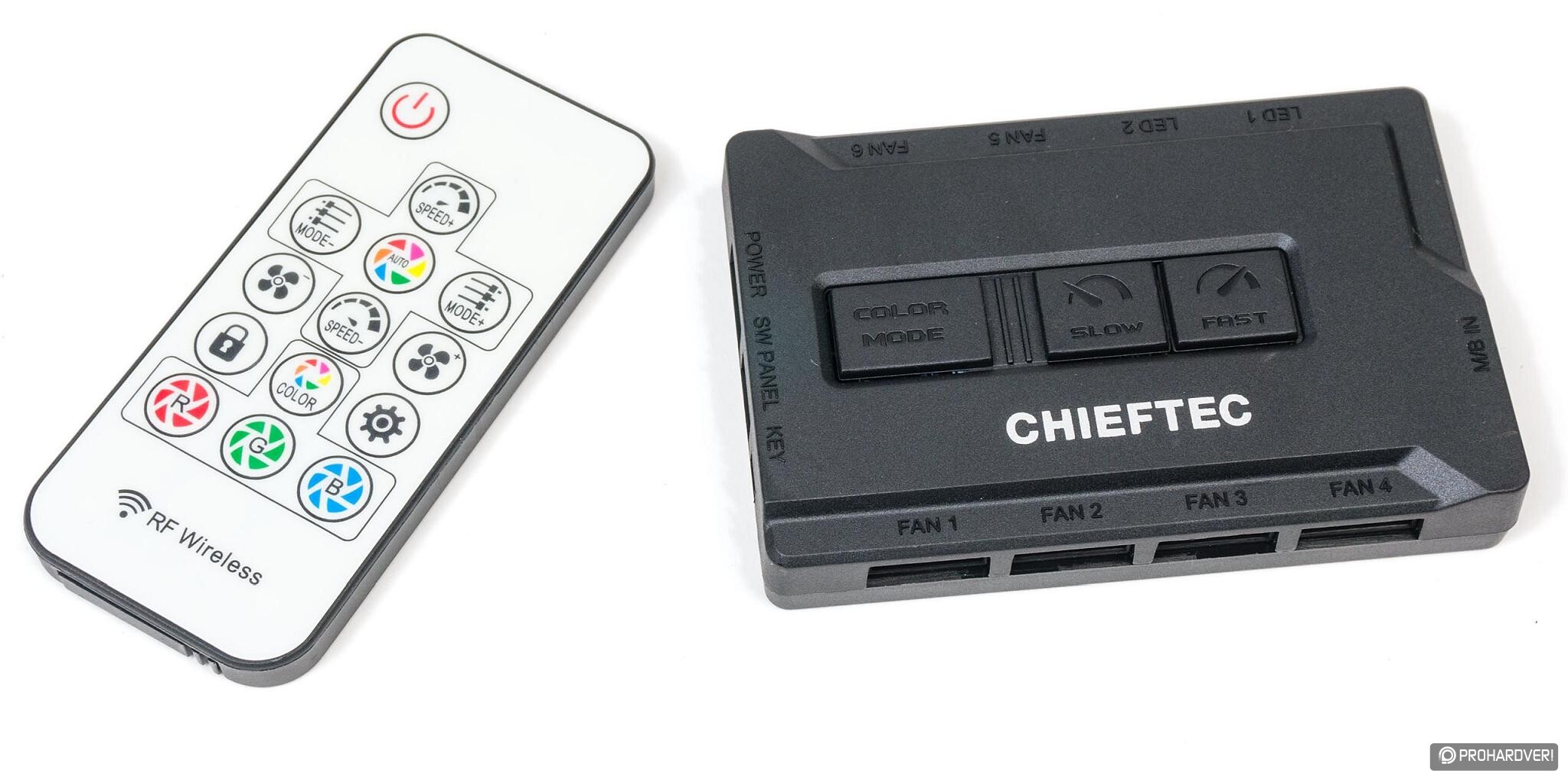

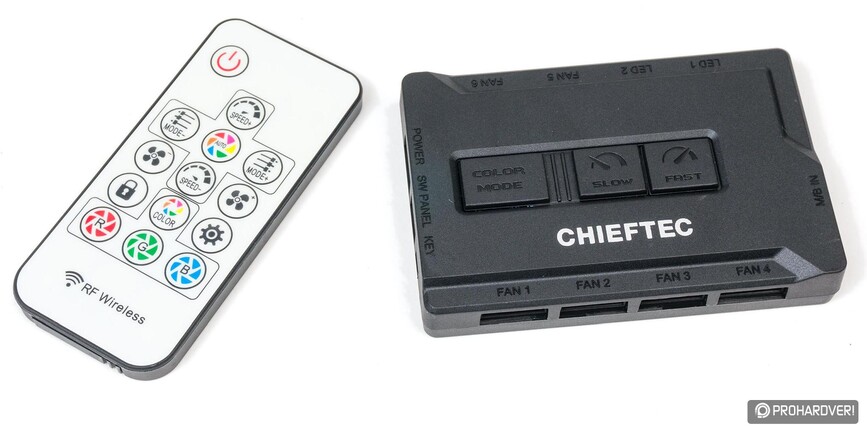

Gyárilag az alsó szinten találjuk az RGB LED-eket és a ventilátort is vezérlő dobozkát, mely egyébként bárhova áthelyezhető, lévén mágneses rögzítést és rádiós távirányítót is kapott. A készüléken három vezérlőgombot is elhelyeztek, ha az alaplapi megoldás vagy az említett távirányító nem lenne elég nekünk, és hat hattűs konnektorral rendelkező ventilátort, illetve két ARGB eszközt kezelhetünk vele.

[+]

Tapasztalatok, mérések

Szerelhetőség

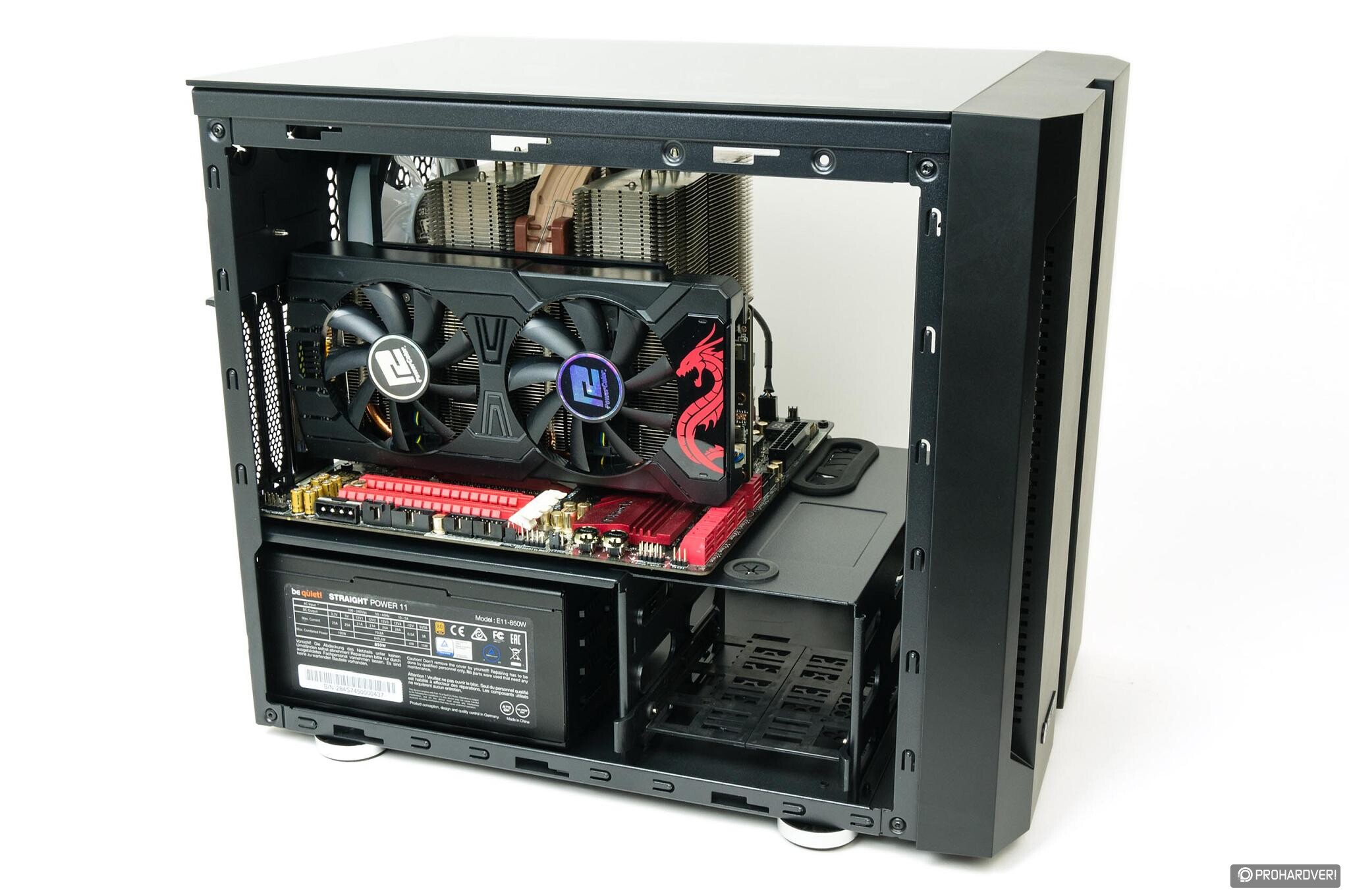

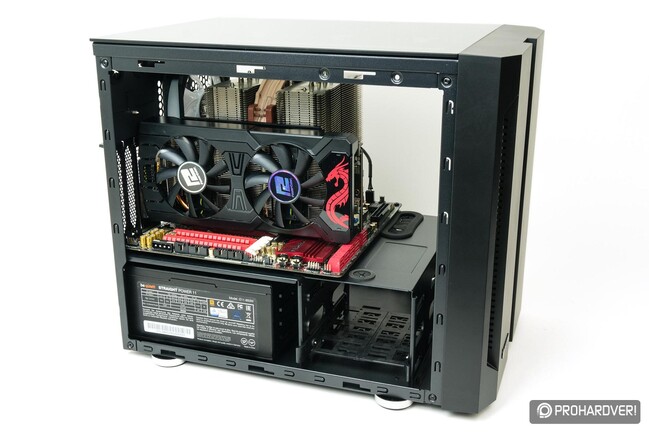

Kis házba mindig nehezebb építkezni, mint nagyba, hiszen kevesebb a rendelkezésre álló hely. Ezt figyelmembe véve az M1-nél sikerült egész jól gazdálkodni, a tesztre használt ASRock X99M Fatal1ty alaplap, PowerColor Red Dragon RX 570 grafikus kártya és Noctua NH-D15 együttesét könnyen a helyére illesztettük, egyedül a VGA-nál kellett kicsit ügyeskedni a helyére pattintáskor.

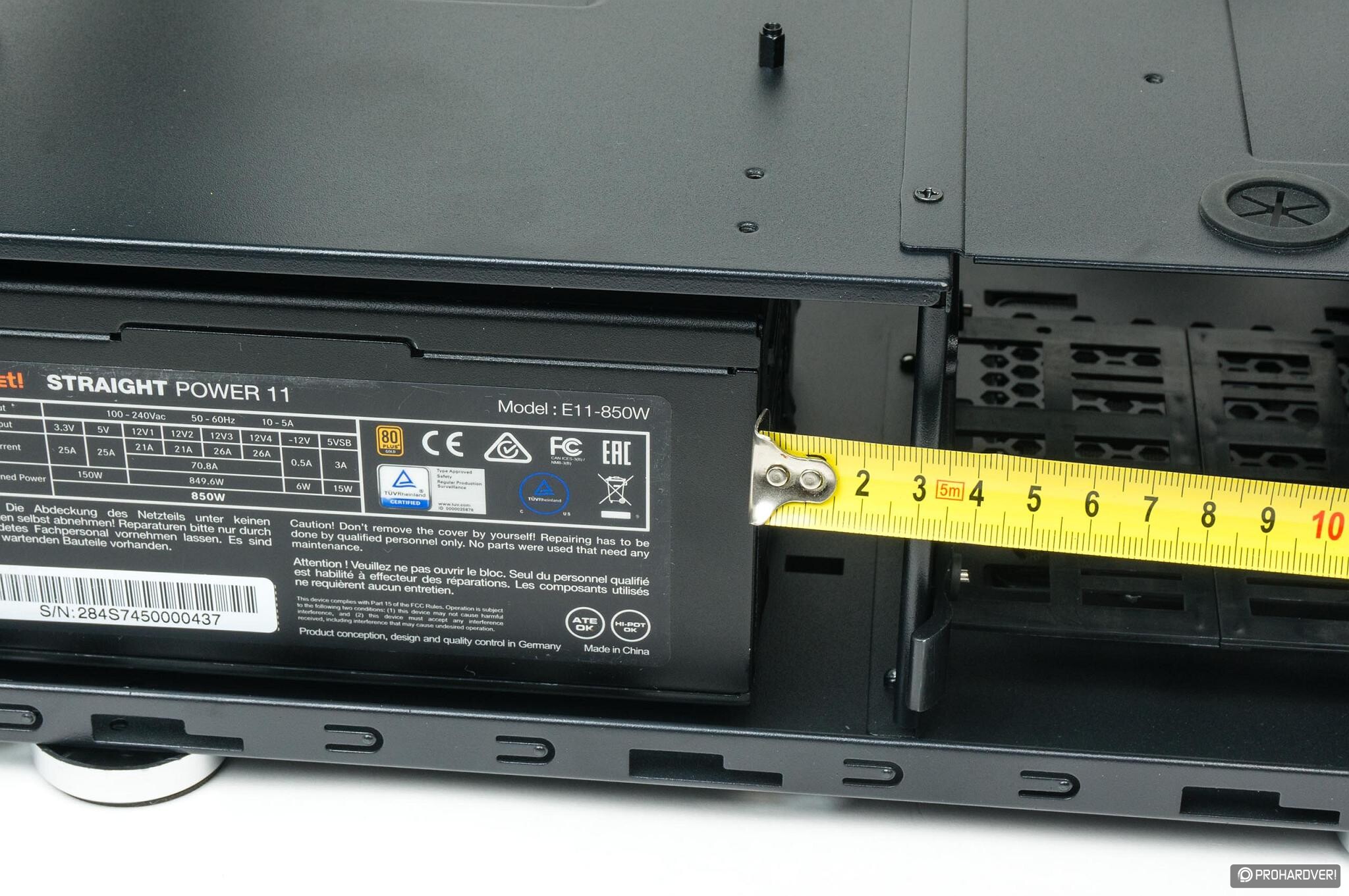

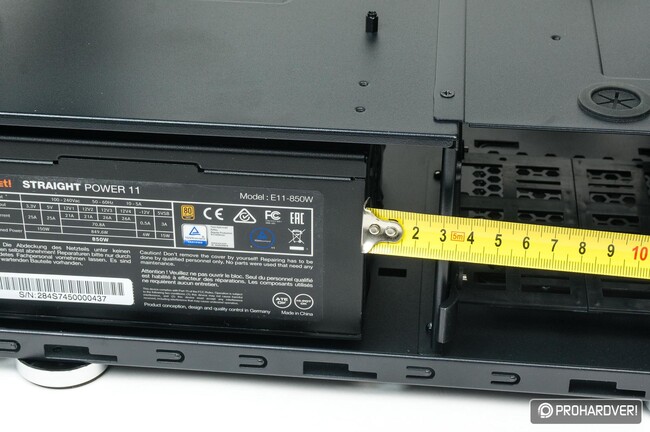

Egy 170 mm-es tápegység mögött bizony már semminek sem marad hely [+]

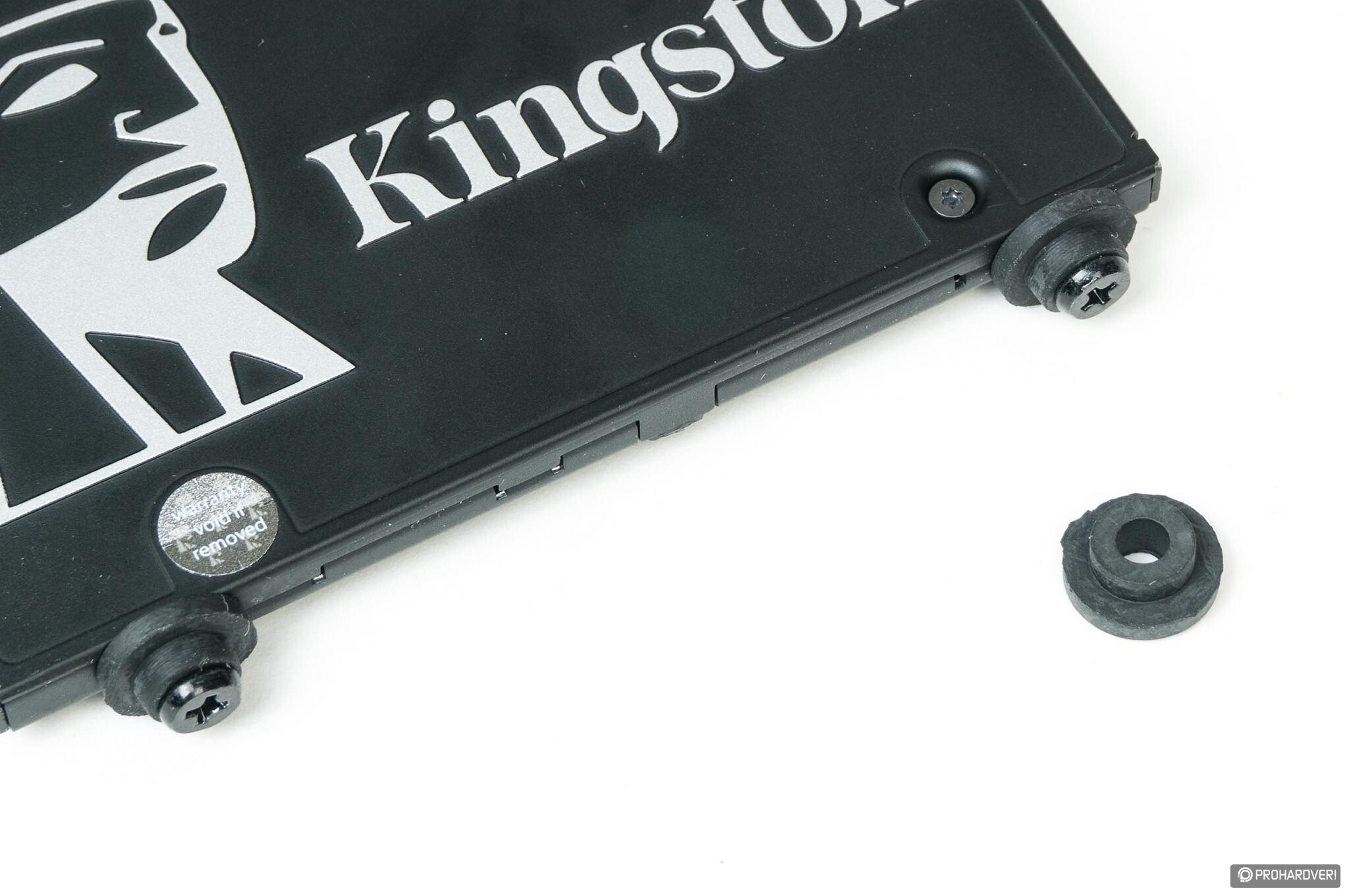

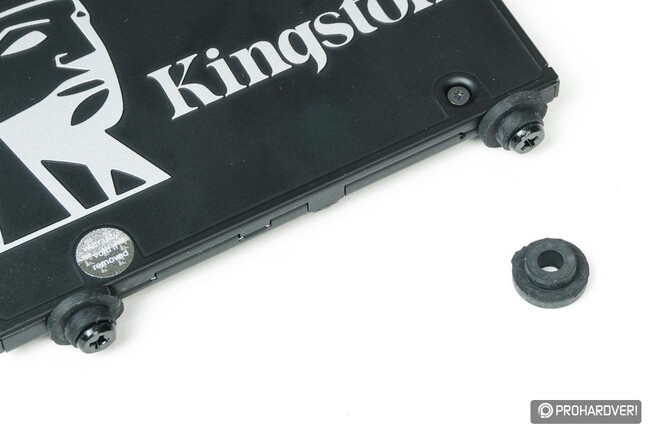

Szintén eseménytelen volt az alsó szint benépesítése, bár ebben segített, hogy egy Be Quiet SFX L 600W tápegység került ide, így bőven maradt hely a kábeleknek. Ezen felül egy darab Kingston KC600 SSD-t építettünk még a gépbe; az ilyen meghajtók rögzítéséhez először fel kell csavarozni a mellékelt gumibakokat az egység oldalára, majd ezekkel betolni a rögzítőkereten kialakított sínbe.

[+]

Bár egy SSD esetében ennek nincs jelentősége, egy 2,5”-es HDD-nél a megoldás csökkenti a rezonanciát, rázkódást. A 3,5”-es meghajtók fiókjai nem igényelnek szerelést, csak szét kell húzni őket, majd oldalról rászorítani az adattárolóra – a cél itt a csavarmentes beépítésen túl szintén a rezgéscsillapítás.

[+]

Az alsó- és felső szint között a kábelek átvezetése gyerekjáték, bár talán egy furattal többet szívesen láttunk volna. A megfelelően lekerekített, eldolgozott éleknek köszönhetően sérüléseket sem mi, sem a kábelek nem szenvedtek, de a festés lehetne egy kicsit ellenállóbb, mert például a tápegységet rögzítő csavarok igen jól látható nyomot hagytak benne.

[+]

Mérések

Az összeszerelés után először zajszintet mértünk: a szokott módon okostelefonunk biztosította a fehérzajt, ezúttal 60 dB-es hangnyomással. Ezt a videokártya mellett helyeztük el, és miután visszaszereltük az oldalpaneleket, 46 dB hangnyomást mértünk. Ez teljesen jó érték, főleg hogy a számítógépbe szerelt ventilátorok, hűtők messze nem üzemelnek ennyire hangosan, ergo átlagos komponenseket figyelembe véve egy igen halk gépet építhetünk össze.

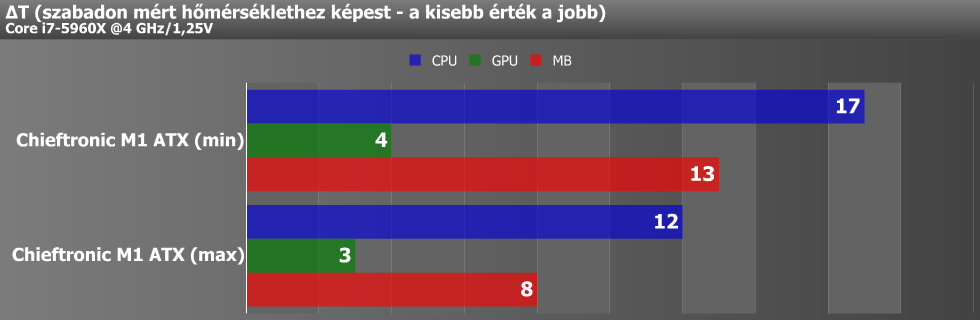

Következő menetben a szellőzést, vagyis inkább annak hiányát teszteltük, ehhez pedig a hűtéstesztekben is fontos szerephez jutó konfigurációt használtuk, benne az 1,25 volton és fix 4 GHz-es órajelen üzemelő Core i7-5960X processzorral. A terhelést az AIDA64 adta, ezúttal CPU-ra, FPU-ra és GPU-ra kihegyezve. A mérésekhez kikapcsoltuk az alaplapi ventilátorvezérlést, így a Noctua NH-D15 egyetlen ventilátorral, de végig maximális teljesítménnyel működött. Mértük a CPU, GPU és az alaplapi dióda által jelzett hőmérsékleteket. Végül ugyanezt a tesztet lefuttattuk úgy is, hogy a konfigurációt a nyitott tesztágyon állítottuk össze – az itt kapott számok jelentik az alapértéket, tehát grafikonunkban az ehhez mért különbséget szerepeltettük.

A számok megerősítik azt, amit szerelés közben már sejtettünk: az egyetlen gyárilag beépített ventilátor kevés lesz a megfelelő szellőzés biztosításához, ezt célszerű legalább még egy 12 cm-es egységgel kiegészíteni, mely gondoskodik a felső szint folyamatos átszellőztetéséről. Aki pedig HDD-t is használ, az jobb, ha ezt lejjebb tolva úgy helyezi el, hogy alulra és felülre is jusson a friss levegőből.

Értékelés

Bár a szellőzés kapcsán tapasztaltak nem festenek ideális képet az M1-ről, valójában egyáltalán nem rossz ház ez! Kis mérete és kialakítása már eleve sejteti, hogy itt nem a lehető legjobb hűtés elérése volt a cél, sokkal fontosabb volt a csendes működés (pipa), a jó szerelhetőség (ez is pipa) és az, hogy az összeállított, RGB LED-ekkel megpimpelt konfigurációt minél jobban közszemlére tehessük (harmadszor is pipa).

[+]

Kivitelét tekintve az M1 a felső kategóriában indul, a sok edzett üveg pedig eléggé megdobja az árát, ami 30-31 000 forint között mozog a boltokban. Ez kissé magasabb az átlagosnál, bár tény, hogy túl közeli vetélytársa nincs, az üveggel körbeépített, kétszintes, microATX gépházak mezőnye szűkös, de szerepel benne például az elöl is üveggel borított Thermatake Level 20 VT, melynél viszont nem fordítottak kellő figyelmet az alsó szint elrejtésére, ebből a szempontból tehát az M1 mindenképpen jobb.

[+]

A szellőzéssel kapcsolatos kifogások egyébként könnyen orvosolhatóak egy előlapi ventilátor beépítésével, ha pedig lemondunk a 3,5”-es HDD-ről, akkor egy nagyteljesítményű, 280 mm-es radiátorral szerelt vízhűtést is beépíthetünk. A szerelés egyszerű, egyedül a tápegység hosszával kapcsolatos korlátozásokra kell odafigyelnünk – a CPU-hűtő és a VGA esetében kicsi az esélye, hogy kifutnánk a rendelkezésre álló helyből.

[+]

Mindezeket egybevéve nekünk tetszett a Chieftronic kis háza, hiányosságait könnyen korrigálhatjuk (vagy korrigálhatja a gyártó), igényes kivitelével pedig várhatóan több PC-t is kiszolgál majd.

Chieftronic M1 Gaming Cube ház

Wombath

A Chieftronic M1 Gaming Cube házat a Chieftec bocsátotta rendelkezésünkre.
