Soltek SL-K8AN-RL

Deeper underground

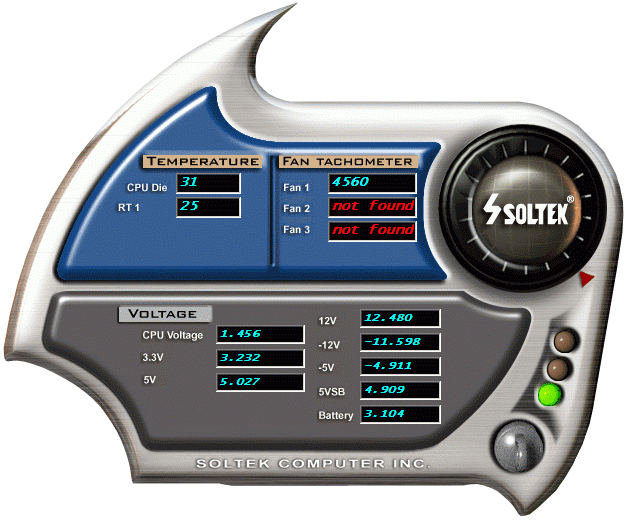

Az alaplaphoz kapott CD-n találtunk egy diagnosztikai programocskát, amelyet a Soltek készít az alaplapjaihoz, s amellyel nyomon követhetőek a hőmérsékletek, fordulatszámok és a feszültségek.

BIOS és tuning


Advanced Chipset Features / DRAM / LDT / ABS

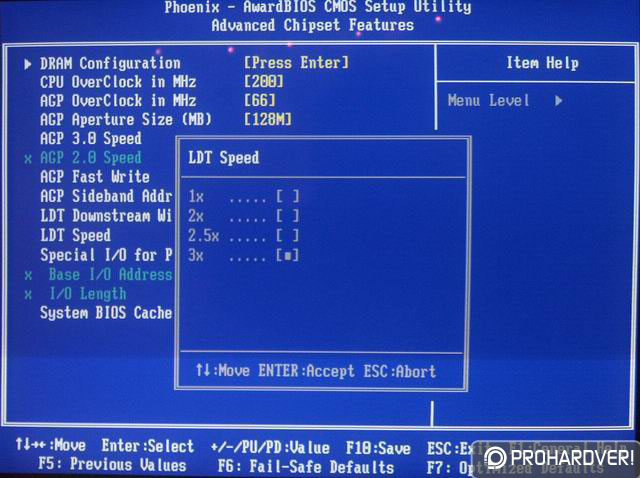

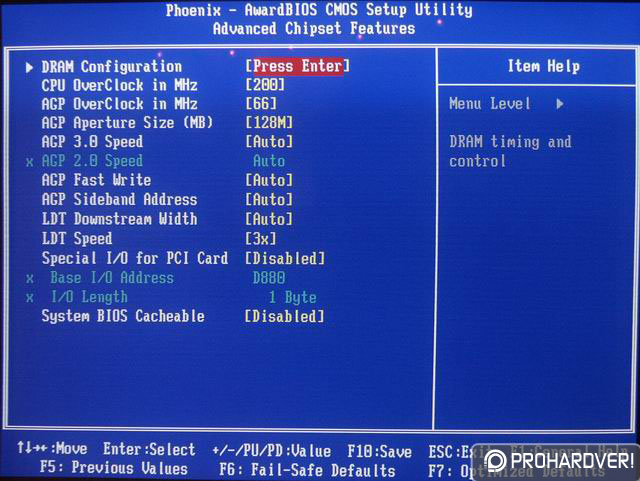

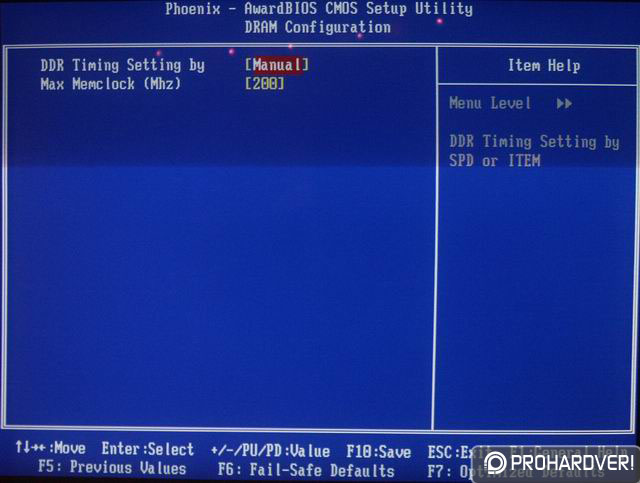

Ismerkedjünk meg a K8AN-RL Award BIOS-ával! Az Advanced Chipset Features menüből hiányoznak a memóriaidőzítések beállítását lehetővé tévő opciók, akárcsak a Chaintech ZNF3-150 Zenith esetében; ez bizony komoly hiányosság. Örömmel láttuk ugyanakkor, hogy a HyperTransport szorzóját lehet állítani (1x, 2x, 2,5x és 3x), tehát a processzor tuningjának nem ez lesz a hátráltató tényezője. A SmartDoc Anti-Burn Shield menüpont alatt az összes hőmérséklet, feszültség és fordulatszám nyomon követhető, a windowsos segédprogram is innen olvassa ki az értékeket.


FSB / VCORE / VDIMM / VAGP / 16V

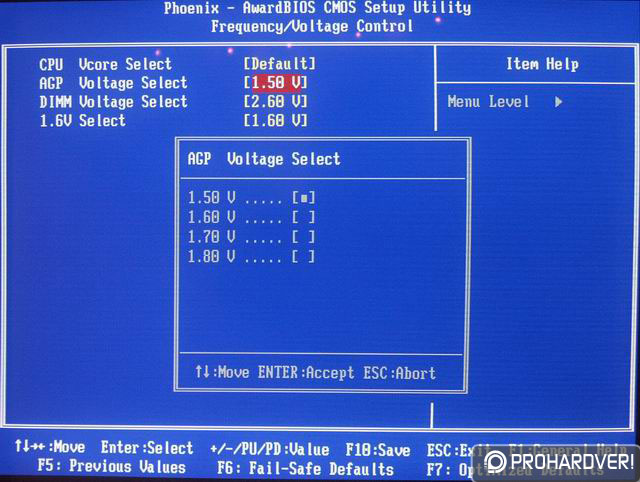

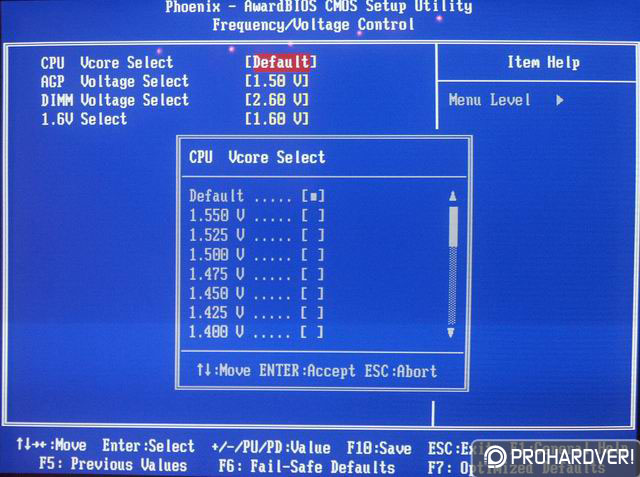

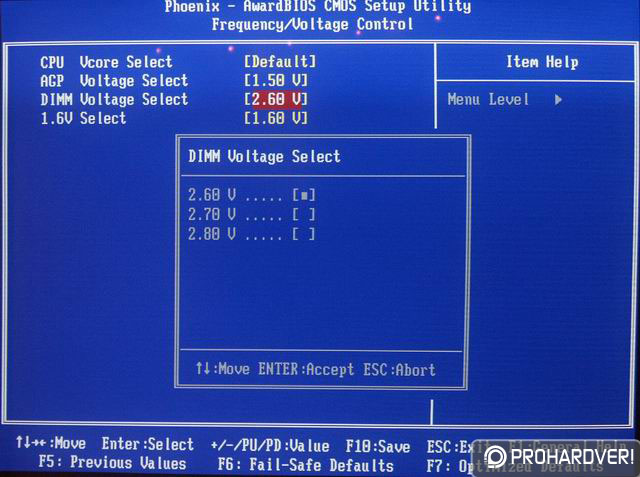

A Soltek-lapokban ritkán kell csalódni, ha tuningra kerül a sor, hiszen a gyártó oda szokott figyelni alaplapjainak túlhajthatóságára. Az FSB 200 és 250 MHz között állítható 1 MHz-es lépésekben, ami némiképp csalódás. Az nForce3 chipkészletnek hála az AGP órajele fixálható 66 és 100 MHz között, szintén 1 MHz-es lépésekben, míg a processzor magfeszültsége 0,8 V és mindössze 1,55 V között állítható be 0,025 V-os lépésekben. Az 1,55 V bizony kevés. Ezeken felül a memória feszültsége 2,6 V és 2,8 V között, míg az AGP feszültsége 1,5 V és 1,8 V között módosítható, egyaránt 0,1 V-os lépésekben. A BIOS-ban feltűnik egy új opció is, az "1,6V Select"; azonban nem sikerült kiderítenünk, hogy ez mire is szolgál. Átállításának következtében a BIOS-ban monitorozható feszültségek közül egyik sem változott meg, nem lett sem stabilabb, sem instabilabb a gép tőle. Említésre méltó még, hogy a lap nem támogatja a processzor szorzójának átállítását, így a Cool'n'Quiet funkciót sem.

Hirdetés

Update (2004.08.26): A legújabb letölthető BIOS-szal az alaplap több téren is megtáltosodott, többek között az FSB immár 200 és 300 MHz között állítható be, a memóriaidőzítések, a Cool'n'Quiet és a processzor szorzója is beállíthatóvá vált, sőt, a Cool'n'Quiet működik akár két memóriamodullal is. Kár, hogy a Soltek korábban nem vette komolyan az alaplapnak ezen hiányosságait.

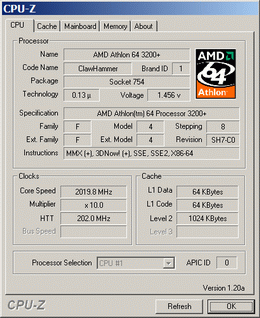

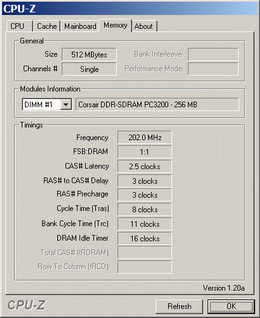

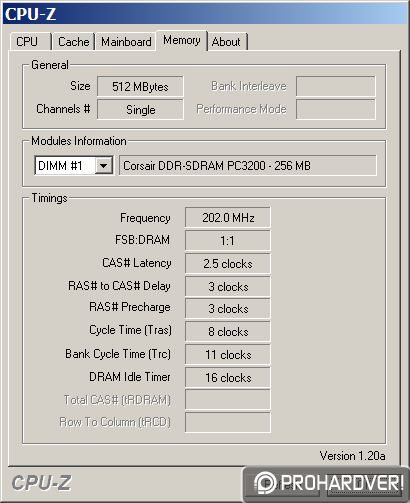

Nos, ezek után némileg keserű szájízzel láttunk neki a tuningolásnak, és újabb csalódás ért minket. Ha visszapillantunk az ABS-es képre, akkor látható, hogy a Soltek-lap az 1,5 V helyett 1,45 V-ot ad a processzornak. Ennek hatására az 1,55 V-os feszültségemelés arra volt elég, hogy a default alacsonyabb feszültséget megemeljük az alapértelmezés szerint elvárt 1,5 V-ra. Ráadásul még a memória időzítéseit sem tudtuk átállítani, így az alaplap 2,5-3-3-8-as időzítésekkel hajtotta a modulokat. Alapfeszültségen a processzorunkat mindössze 2100 MHz-re tudtuk tuningolni.

Tesztkonfiguráció

Athlon 64-es rendszer alaplapjai

  • Soltek SL-K8AN-RL BIOS ver. alap - memóriaidőzítések: 2,5-3-3-8

  • Abit KV8-MAX3 BIOS ver. 1.5 - memóriaidőzítések: 2-3-3-7

  • Albatron K8X800 ProII BIOS ver. 1.03 - memóriaidőzítések: 2-2-2-5

  • ASUS K8V Deluxe BIOS ver. 1003 - memóriaidőzítések: 2-2-2-5

  • Chaintech ZNF3-150 Zenith BIOS ver. 1.0 - memóriaidőzítések: 2,5-3-3-8

  • Epox 8HDA3+ BIOS ver. 8HD33A31 - memóriaidőzítések: 2,5-3-3-6

  • MSI K8T Neo-FIS2R BIOS ver. 1.1 - memóriaidőzítések: 2-2-2-5

  • Gigabyte K8NNXP BIOS ver. F9 - memóriaidőzítések: 2-2-2-5

  • Gigabyte K8VNXP BIOS ver. F2 - memóriaidőzítések: 2-2-2-5

Athlon 64 FX-51-es rendszer alaplapja

  • ASUS SK8N BIOS ver. 1002 - memóriaidőzítések: 2,5-3-3-7

Athlon XP 3200+ rendszer alaplapja

  • Albatron KX18D ProII BIOS ver. 1.05 - memóriaidőzítések: 2-2-2-5

Pentium 4 3,2 GHz "C" rendszer alaplapja

  • Epox 4PDA2+ BIOS ver. 4PD23815 - memóriaidőzítések: 2-2-2-5

Egyéb

  • nVidia nForce Unified Driver v3.13

  • VIA Hyperion v4.49vp2

  • Intel INF Update 5.0.2.1003

  • Processzor 1.: - AMD Athlon 64 3200+ - 128 kB L1, 1024 kB L2 Cache

  • Processzor 2.: - AMD Athlon 64 FX-51 - 128 kB L1, 1024 kB L2 Cache

  • Processzor 3.: - AMD Athlon XP 3200+ - 128 kB L1, 512 kB L2 Cache - 200 MHz FSB

  • Processzor 4.: - Intel Pentium 4 3,2 GHz "C" - 200 MHz FSB / HTT

  • Memória - 2 x CMX256A-3500C2 Corsair XMS (PC-3500) CAS 2-2-2-5-1, 512 MB összesen, az Athlon 64 FX rendszer esetén 2x512 MB Infineon Reg. ECC. 2,5-3-3-7

  • Videokártya - GexCube ATI Radeon 9800 Pro (400 MHz core / 700 MHz memória) 128 MB

  • Merevlemez - Seagate Barracuda ATA IV 60 GB

  • Operációs rendszer - Windows XP Professional + Windows XP Service Pack 1 - DirectX 9.0a Installálva

Benchmark programok

  • AIDA32 v3.85

  • Sisoftware Sandra 2004

  • WinRAR v3.2 - 141 MB tömörítendő anyag

  • az ATI driver install könyvtára + Quake III Arena a pak0.pk3 kivételével + UT2003 SYSTEM könyvtár + 59MB-os .WAV file

  • XMpeg 5.02 + DivX 5.1 - 80 MB-os MPG file

  • Futuremark 3DMark2001SE Build 330 - default benchmark - 1024x768-32bit

  • Quake III Arena PointRelease 1.32 - fastest beállítás 640x480-ban

  • Unreal Tournament 2003 v2166 - 640x480-32bit

A grafikonokba minden teszt esetében a Soltek-alaplap, valamint az Athlon XP, a Pentium 4 és az Athlon 64 FX rendszer mellett az előző tesztünkben legjobban teljesítő nForce3-as és K8T800-as alaplap eredménye került bele. Az eredményeknél figyelembe kell venni, hogy a Soltek K8AN-RL alaplapon a rendszerbusz sebessége 200 MHz helyett 202 MHz!
