Maximumra kapcsolva: nForce 790i Ultra SLI

A ház belseje

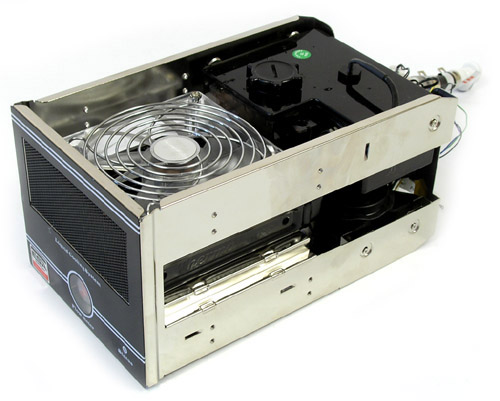

Újdonság a szintén Thermaltake-től származó, (viszonylag) kompakt vízhűtés, a BigWater 780e. A szerkezet lelke a három 5,25 colos helyre beépíthető, jó hosszú, majdnem 25 cm mély egység, amely a CPU-blokkon kívül magában foglal minden elemet. Van benne egy pumpa, hőleadó ventilátorral, méretes víztartály és még egy áramlásfigyelő is.

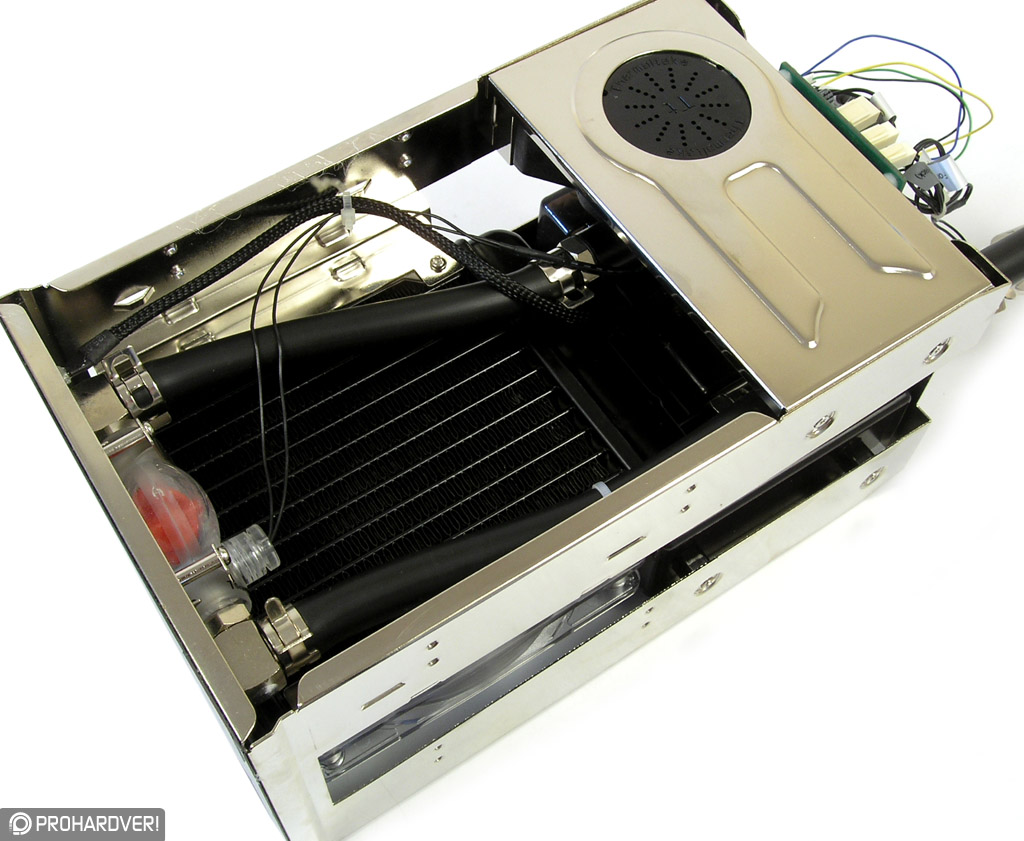

Felül, a ráccsal védett 12 centiméteres ventilátorral indítunk, alatta van egy 153 x 120 x 28 mm-es radiátor, amelyhez hasonlót sok gyártó külön is kínál. A ventilátor mögé került a valamivel több, mint fél literes tartály, alatta az 500 liter/órás pumpával. Az előlapnál látszik még az áramlásmérő, a hátsó traktusban pedig némi vezérlőelektronika, amire később majd visszatérünk.

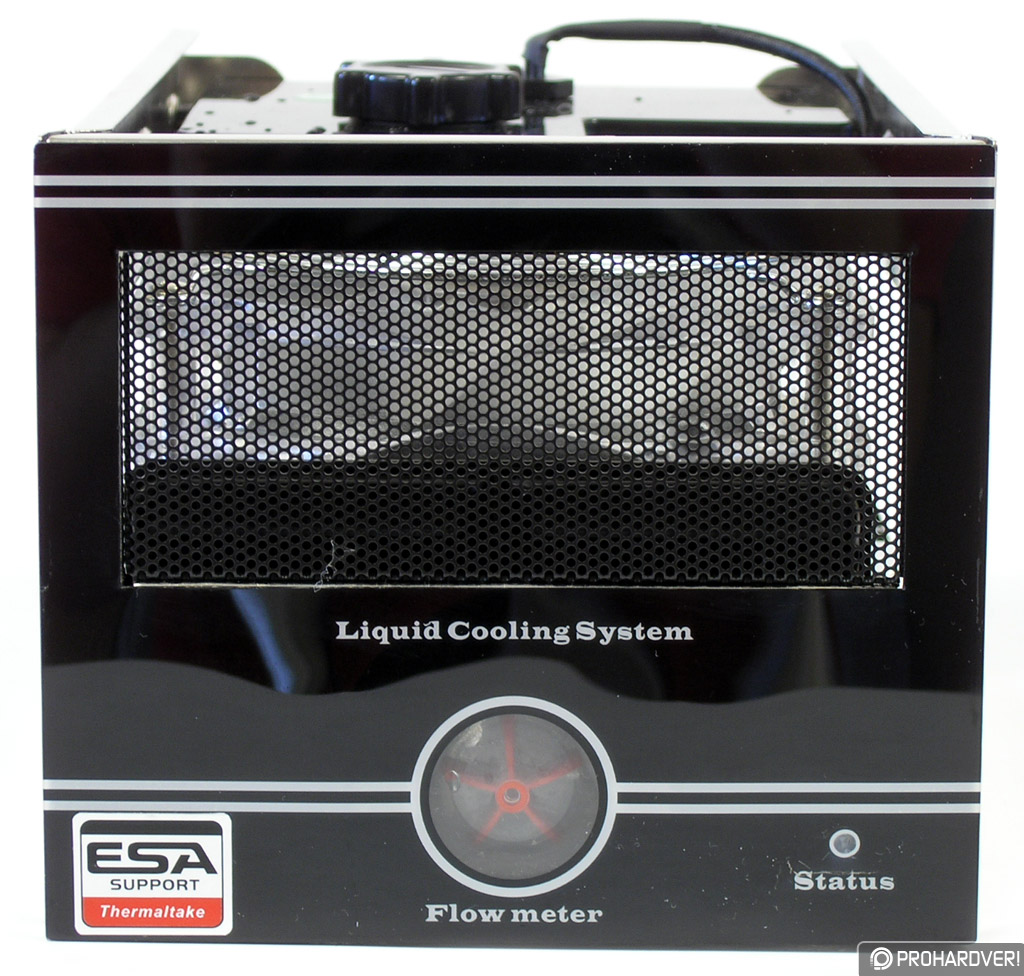

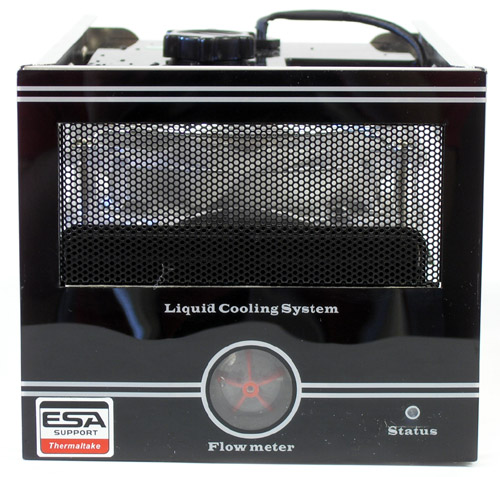

Egészen elegáns lett a szokatlan formájú berendezés előlapja, jól mutat majd a fekete ház elején. Került rá egy rácsos szellőzőnyílás, amelyen keresztül friss levegőt kap a radiátor. Alatta láthatjuk, hogyan pörög a víz a rendszerben. Amit hiányoltunk, az a folyadékszint jelzője.

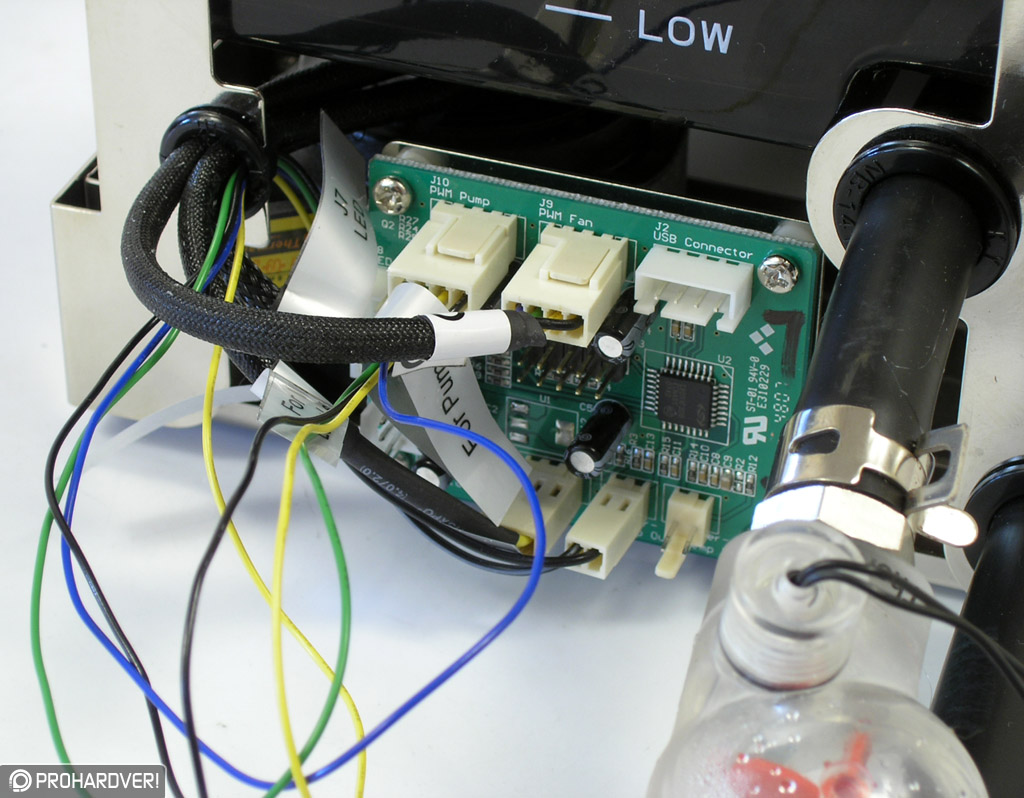

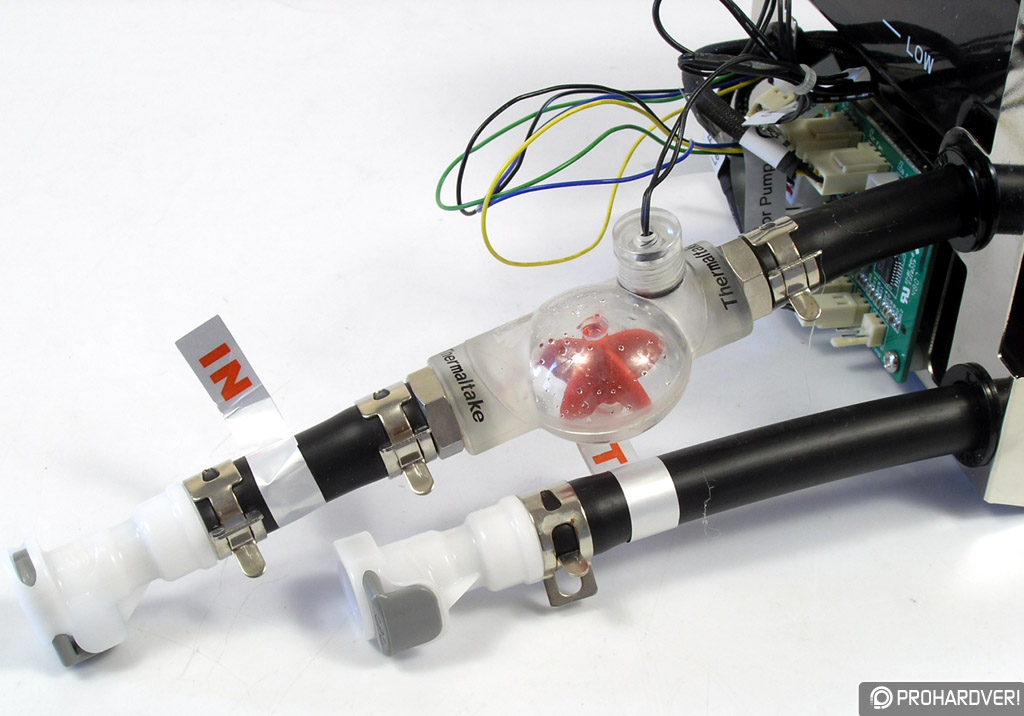

Nagyon ügyes a BigWater 780e ki- és bevezető része. Fekete, 9,5 mm belső átmérőjű csöveire gyorszárat bilincseltek, és a bemeneti oldalon van még egy áramlásjelző. Itt is találtunk egy ESA panelt, amely kisebb mérete miatt sokkal zsúfoltabb, mint a házé. A floppys és USB-s csatlakozók mellett van rajta egy-egy PWM szabályzós aljzat a pumpához és a ventilátorhoz, valamint két hőérzékelő, melyek az áramlásfigyelőknél mérik a hűtőfolyadék hőmérsékletét. Elrendezésükből úgy tűnt, hogy az egyik a kiáramló, a másik a beáramló folyadékot figyeli, így megtudhatjuk, hogy a CPU mennyire fűti azt fel. Van az ESA lapkán még vízszintérő és csatlakozó két LED-nek a ház és előlap felé.

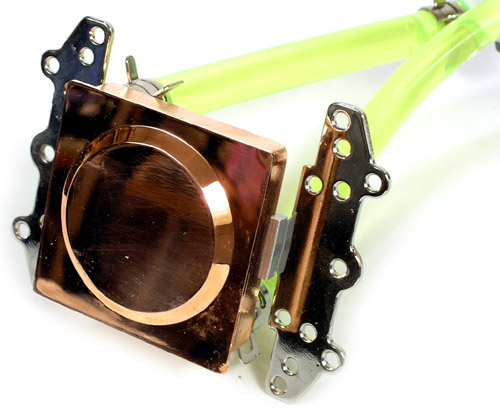

Nem beszéltünk még a CPU-blokkról. Teljesen rézből készült, és a Thermaltake univerzális felfogatóját kapta, tehát a ma használatos összes foglalattípusra felszerelhető, akinek pedig valami egyedi igénye van, könnyen fabrikálhat magának megfelelő keresztpántot.

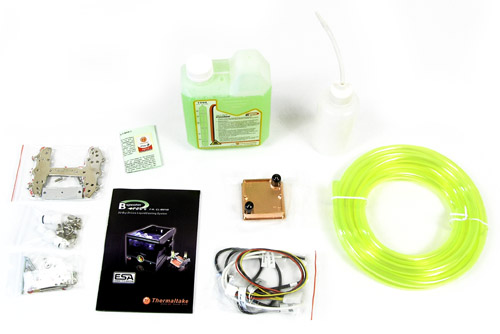

Jó adag neonzöld csövet és egy kisebb kanna hűtőfolyadékot is kapunk. Hasznos kiegészítőnek bizonyult a vékony csöves flaska, amellyel könnyedén, pancsolás nélkül fel tudtuk tölteni a rendszert. A cső a hőleadós részre gyorszárakkal, a blokk felé bilincsekkel kapcsolódott.

Főbb paraméterek:

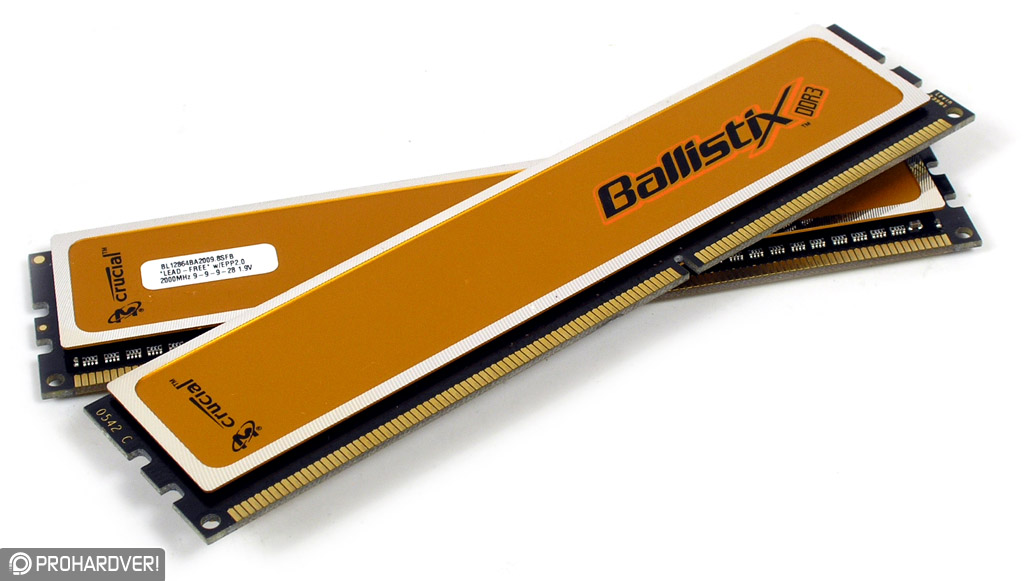

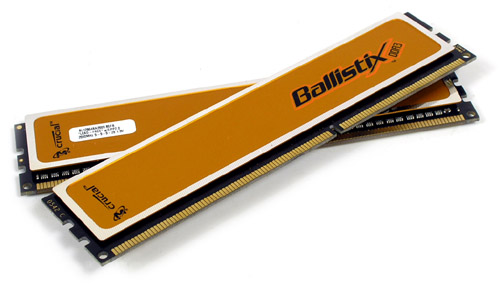

Bekerült a házba még a Cruical leggyorsabb DDR3-2000-es BallistiX DDR3 memóriája.

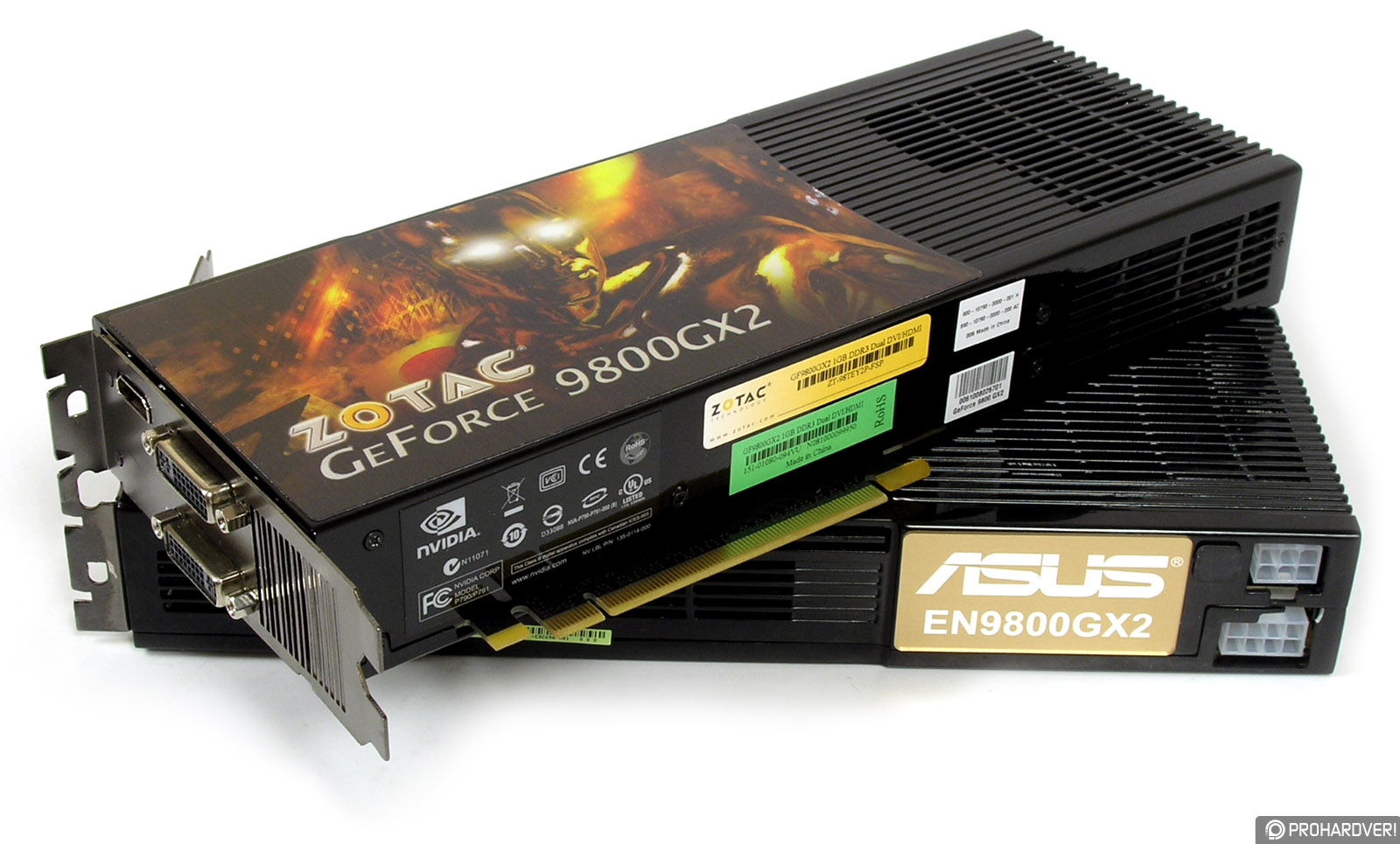

Az izmos VGA-s rendszer egy Zotac és egy Asus GeForce 9800 GX2-ből épült fel, melyek szóló tudását már korábban bemutattuk. Sajnos az ESA kompozíció utolsó darabja, az Enchance táp végül kimaradt. Valamiért nem akart együttműködni elektromos hálózatunkkal, ezért inkább a Chieftec egy kilowattos szörnyetegét használtuk.

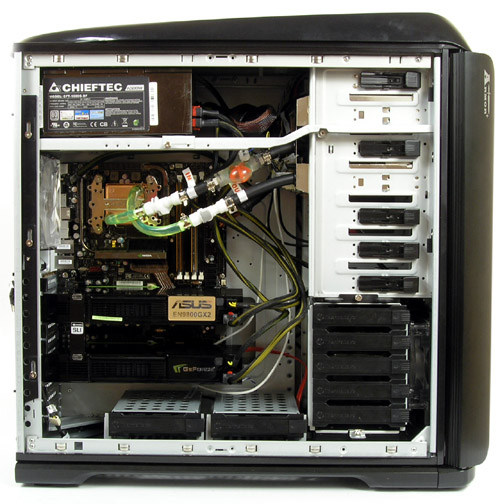

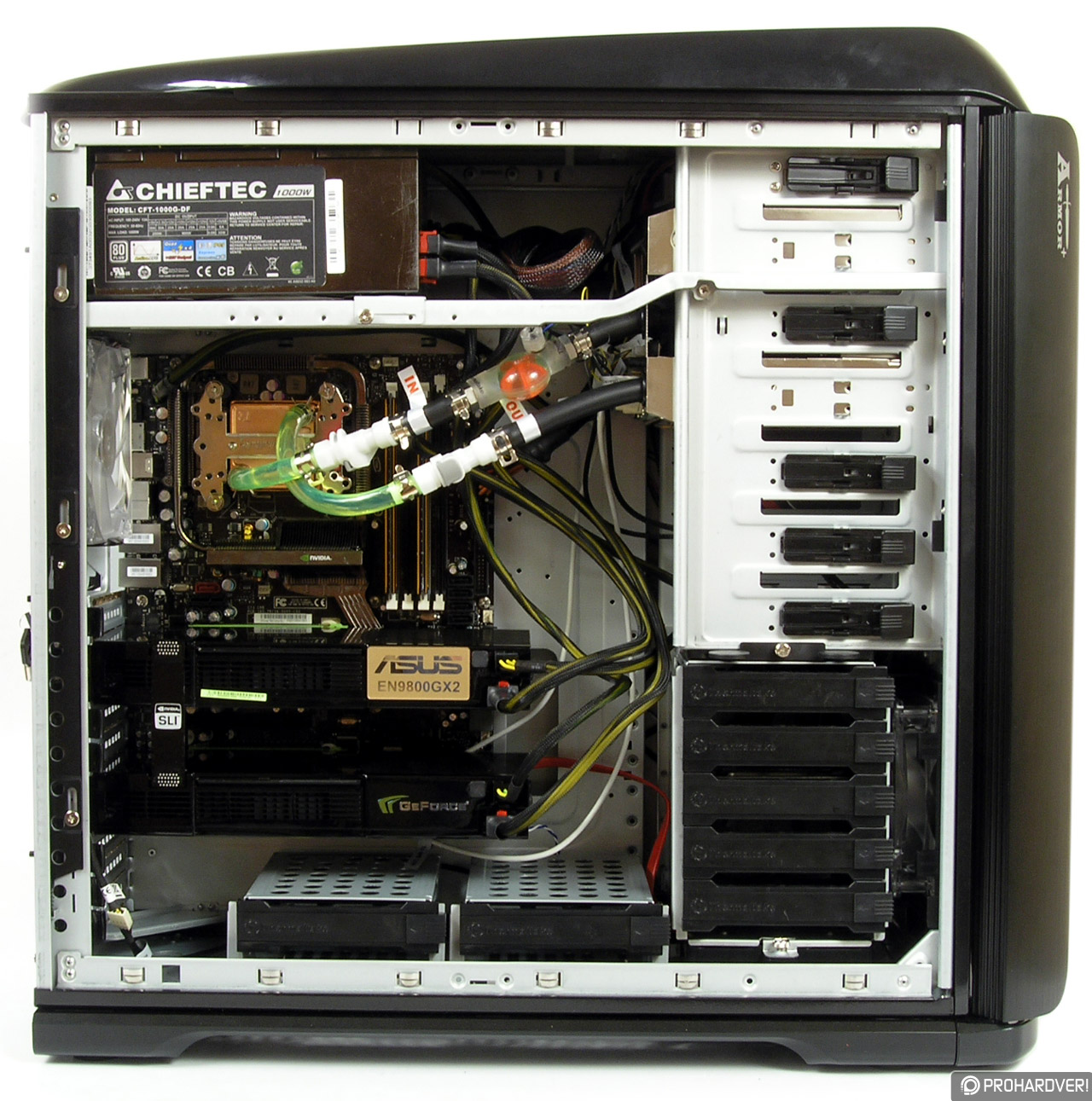

Izgatottan álltunk neki az eddigi történelmünk legerősebb konfigurációjának. Rövid idő alatt kiderült, hogy meglehetősen összetett, és a szokatlan alkatrészek miatt rengeteg odafigyelést igényel. A vízhűtés központi egysége például hatalmas, és a hozzá tartozó áramlásfigyelős, gyorszáras csonkok csak tovább növelik. Az alábbi képen látszik, hogy a 60 cm mély Armor+-ban is elég volt fél arasznyit vágni a sárga csövekből. Bele sem merünk gondolni, hogy egy 50 cm mély házban mekkora zsúfoltság lenne. Nagy kérdés, hogyan és mennyi szereléssel lehet majd utántölteni a víztartályt.

A másik problémás rész a ház felső traktusa volt. Itt összpontosultak a táp és a ház ESA moduljának kábelei, és a vízhűtés is bezavart egy kicsit. Szerencsére a Chieftec tápegység moduláris kábelezésű volt, így csak a szükséges zsinórokat tartottuk meg, de egy fix vezetékes példánnyal – mint amilyen a mellékelt ESA táp – biztosan meggyűlt volna a bajunk. Talán érdemes még megemlíteni, hogy a vízhűtés és az ESA modul felemésztett négyet a hét 5,25 hüvelykes helyből és a hűtő a ház belsejébe szellőztette a CPU melegét, nagyjából oda, ahonnan a VGA-k majd szépen beszívhatják.

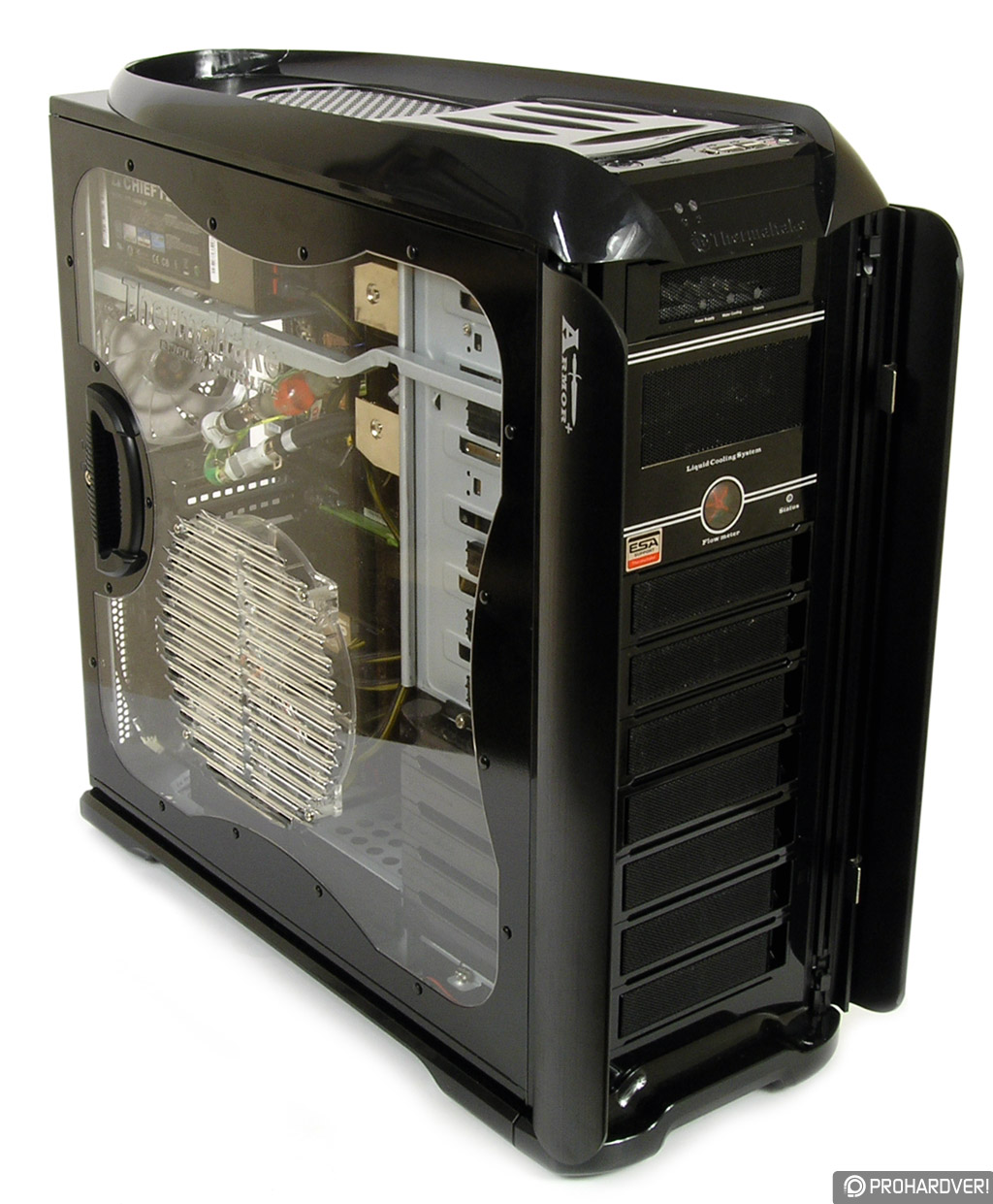

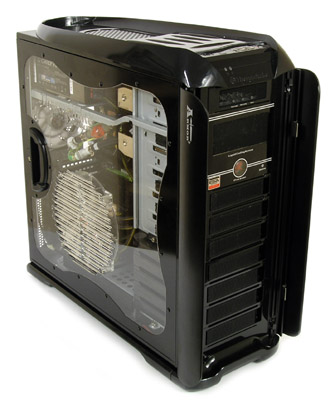

Végül sok-sok csavarozás, szerelés és kábelbújtatás után elkészült a mű, amelynek látványa minden fáradozásunkért kárpótolt. Impozáns, ahogyan eltűnt a komplett ATX-es alaplap a két hatalmas VGA és a vízhűtés csövei alatt. Még egy ventilátoros RAM-hűtőt rádobhattunk volna a memóriára. Egy merevlemezzel is félelmetesen nehéz lett a készre szerelt Armor+, pedig betehettünk volna még hatot és pár optikai meghajtót is.
