A motorházfedél alatt
OutsideR fórumozónk jóvoltából, aki a Cooler Master Egérmodding Versenyre készülve beszerzett egy Devastatort, hogy alaposabban megvizsgálhassa – különös tekintettel a belsejére –, egy kis egérboncolást is bemutathatunk. Az alábbi galériában található rengeteg fotó az egér szétszereléséről és pontos méretéről.

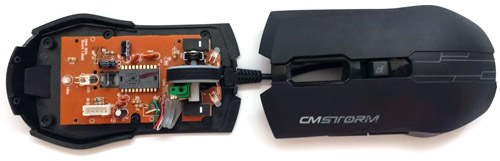

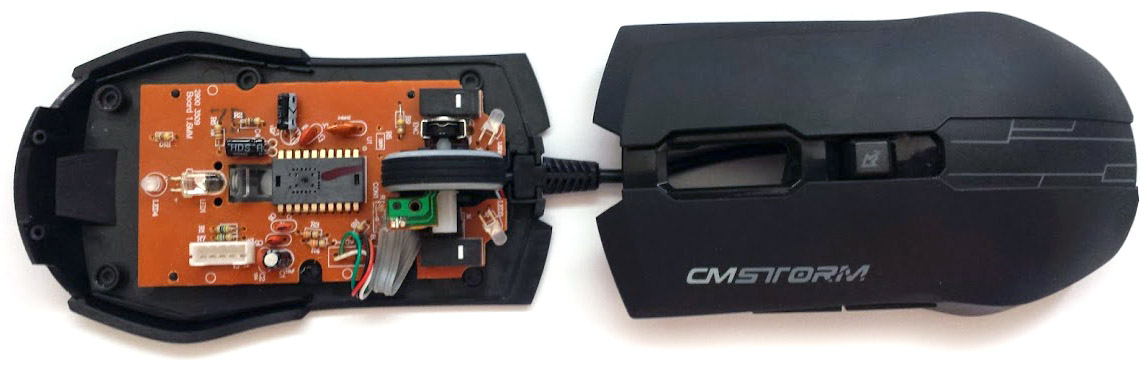

Szétszereléséhez el kell távolítani a négy csúszótalpat és az egér hasán lévő matricát is. Az eredeti csúszkák gyengesége miatt fontolóra vesszük, hogy aki jobb minőségben oldja meg ezt a lényeges részletet, azt plusz pontokban részesítjük az értékelésnél. Belül látható, hogy a kék fényért három LED felel, melyek módosítása ismét egy érdekes lehetőség.

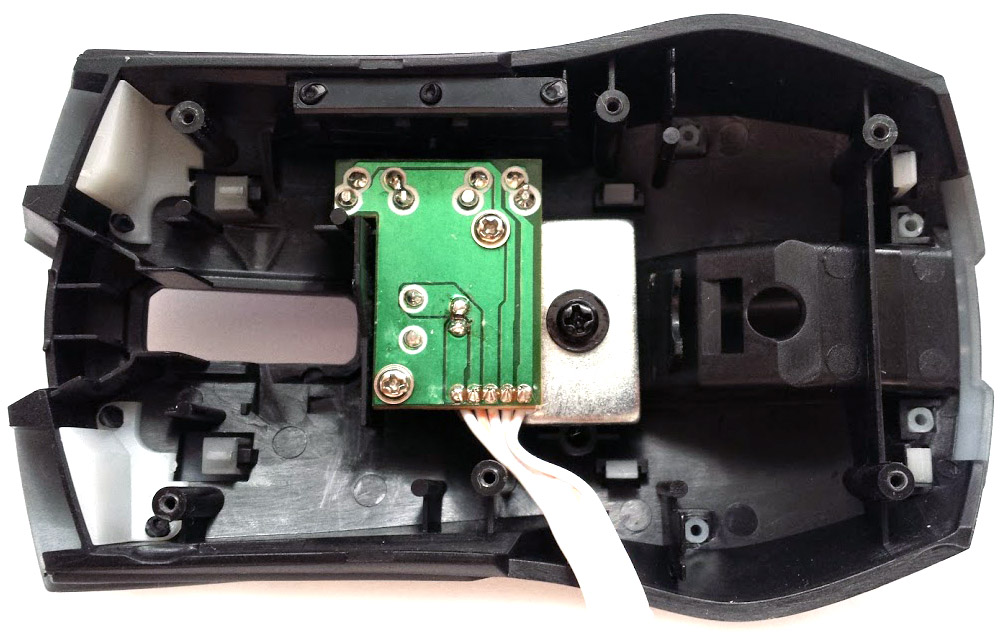

A görgő mögötti gomb saját nyomtatott áramkört kapott, ami egy szalagkábellel csatlakozik a fő részhez. Mivel az egér az alap, 1000 dpi-s állásban is szépen teljesít, talán érdemes lehet megfontolni ennek a gombnak a likvidálását a letisztultabb forma elérése érdekében, vagy átalakítani világításkapcsolónak.

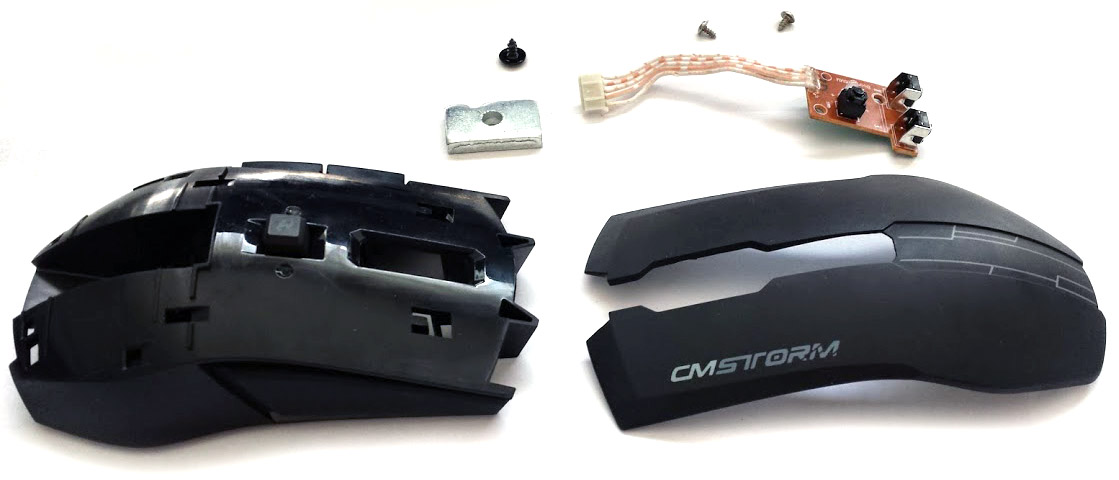

Újabb érdekes lehetőségeket ad az a tény, hogy az egér felső része a fő gombokkal együtt külön réteget alkot, ami némi kézügyességgel és odafigyeléssel leválasztható a vázról. Egyedi világítás tervezésénél fontos észben tartani, hogy alatta is fekete réteg van, amibe esetleg új nyílásokat kell majd vágni

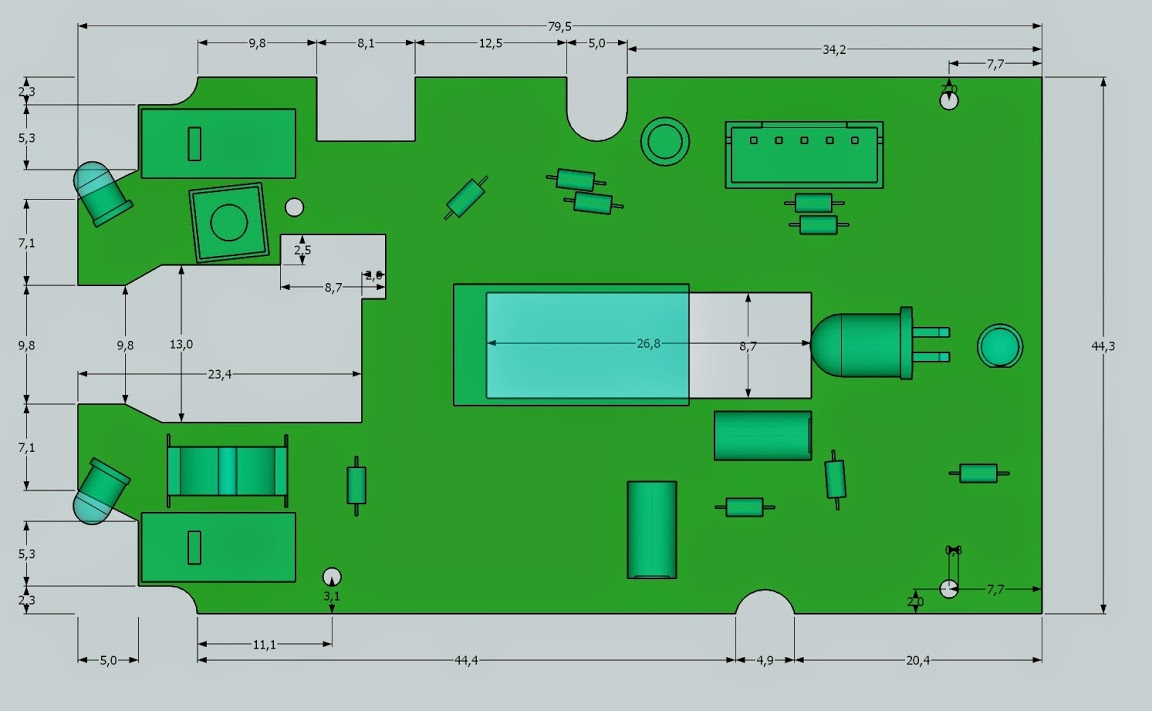

Aki pedig úgy gondolja, hogy sutba dobja az egész eredeti burkolatot, annak jó szolgálatot tesz a nyomtatott áramkör alapos vázlata pontos méretezéssel és a furatok elhelyezkedésével. Ráadásul itt pedig a SketchUp 3D modellje is elérhető. További részletes képek a CM Storm Devastator egér méretéről, belsejéről és nyomtatott áramköréről az alábbi galériában találhatóak. Köszönjük OutsideR-nek a többi modder nevében is, hogy közkinccsé tette őket!
rudi
A CM Storm Devastator egeret a Cooler Master hazai képviselete bocsátotta rendelkezésünkre.
