Asus

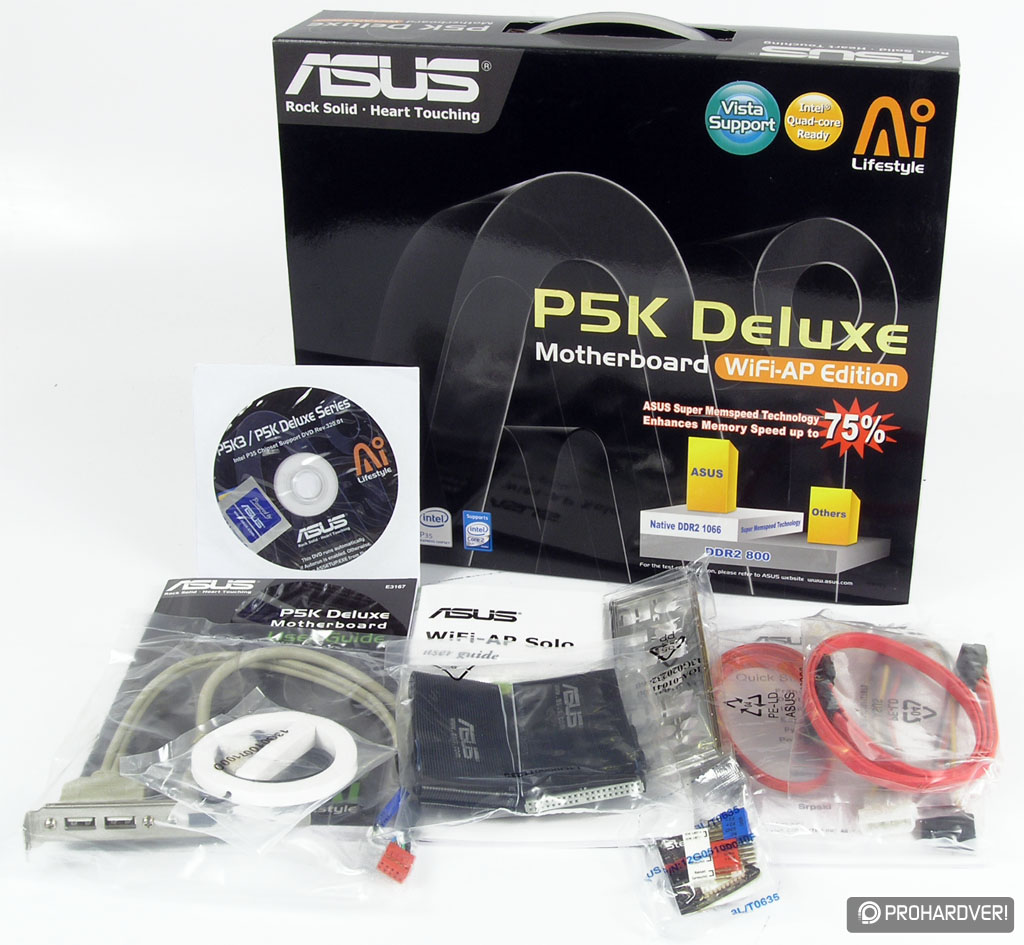

A körítés [+]
Folytassuk a sort az Asusszal, melytől három alaplapot vettünk szemügyre, igaz, a gyártó P35-ös lapjainak számához képest még ez is édeskevés, de nem áll módunkban mindet tesztelni, ezért megpróbáltunk „értelmesen” válogatni. Leteszteltük a P5K-t, amely az Asus P35-ösei közül az egyik legolcsóbb és legkeresettebb modell. Megnéztük a P5KC-t is, amely egy hibrid, ugyanis DDR2-t és DDR3-at egyaránt támogat, és emiatt sokan szemeznek vele. Végül harmadikként a P5K Deluxe-ra esett a választás, ugyanis ha valaki nem kéthavonta cserélgeti a konfiguráció egyes elemeit, hanem hosszabb távra vásárol, akkor ez is számításba jöhet mint fullextrás alaplap. Mint kiderült, a P5K és a P5KC csomagolása (az egybetűs eltéréstől eltekintve) és a mellékelt kellékek teljesen megegyeznek. Ezekhez az alaplapokhoz felhasználói leírást, driver CD-t, néhány felhasználói programot tartalmazó CD-t, IDE- és floppykábelt, hátsó takarólemezt, és két-két SATA adat-, illetve tápkábelt kapunk. Ugyanez a menü a P5K Deluxe esetében is, de ehhez a gyártó csomagolt még egy USB és IEEE 1394-es portokat tartalmazó hátsó panelt is, illetve ha Wi-Fi-s változatról van szó, akkor egy Wi-Fi-antennát. Ami érdekesség, hogy a dobozon feltűnik a hivatalosan, a JEDEC által nem szabványosított DDR2-1066-os memória támogatása is, amely a felirat szerint 75%-kal gyorsabb a DDR2-800-nál. A DDR2–DDR3-as tesztünkben kimutattuk, hogy ez egyszerűen nem igaz, de sajnos sokan beugorhatnak az ígéretnek...
Asus P5K / P5KC / P5K Deluxe [+]
A három vizsgált Asus alaplap felépítése teljesen eltér egymástól, a színüktől kezdve az utolsó kis alkatrész elhelyezkedéséig. Már a nevekből is sejthető, hogy a triumvirátus legjobban felszerelt tagja a Deluxe, ezen a másik kettőhöz képest plusz egy-egy SATA és eSATA-port (RAID-támogatással), illetve plusz egy hálózati vezérlő, továbbá a Wi-Fi található, viszont ezektől eltekintve – a specifikációk alapján – nincs más különbség. A P5KC a DDR2-t és a DDR3-at egyaránt támogatja, ezért összesen hat memóriafoglalattal rendelkezik, ezek közül négy DDR2-es, és kettő DDR3-as, tehát DDR3-as memóriából maximum 4 GB-ot helyezhetünk bele, viszont ebből a fajtából 2 GB-os modulokat egyelőre sehol nem láttunk még. Ha már a felépítés került szóba, meg kell említenünk, hogy a P5K és a P5KC esetében az IDE csatlakozó nagyon rossz helyre került; egyrészt messze van a legtöbb számítógépház merevlemezes keretétől, másrészt a kábel elvezetése egy alsó PCI foglalatba rakott bővítőkártyánál gondot okozhat, tehát szükségünk lehet egy extra hosszú IDE-kábelre. A memóriafoglalatokon kívül a P5K és a P5KC nagyrészt megegyezik, legalábbis az integrált eszközökben, és a hűtőbordák kialakításában is. Kicsit szerencsétlen helyre került (a felső x16-os PCIe foglalat mellé) az a SATA csatlakozó, mellyel a plusz IDE-vezérlő szolgál. A Deluxe természetesen egy összefüggő, óriás heat-pipe-pal rendelkezik, amely a processzorok mellett található MOSFET-ektől egészen a déli hídig húzódik. Ezen a lapon a másik kettővel ellentétben 2 x 4 tűs tápcsatlakozó található, és a processzor feszültségellátása nyolcfázisú, ami megmozgathatja a tuningosok fantáziáját. Látható, hogy az Asus igyekszik a Deluxe alaplapokat minél élesebben elkülöníteni az átlagos lapoktól.

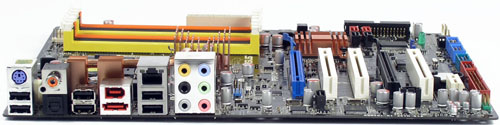

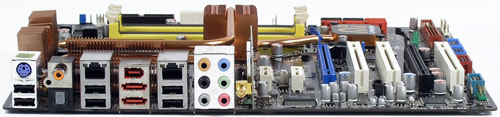

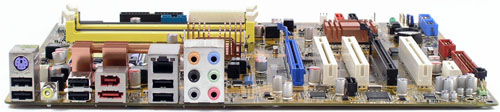

Hátlapok (fentről lefelé P5K, P5KC, P5K Deluxe) [+]
Felszereltségükből kifolyólag a hátoldali panelen található kivezetések is eltérnek. Ami kicsit meglepett minket, az az egér PS2-es portjának elhagyása, bár ez a mai egereken használt USB csatlakozók fényében ésszerű lépésnek tűnik. A P5KC a P5K-hoz képest optikai SPDIF kimenettel is rendelkezik, míg a Deluxe-on plusz egy-egy RJ-45-ös aljzat és eSATA található.
Hirdetés
BIOS
| Alaplap típusa | Asus P5KC | Asus P5K | Asus P5K Deluxe | |
| BIOS típusa | AMI BIOS | |||
| Beállítható FSB | 200-800 MHz között 1 MHz-es lépésekben | |||
| Szorzó | 6x-tól a processzor maximumáig | |||
| Állítható PCI vagy PCIe órajel | PCIe: 100-150 MHz között 1 MHz-es lépésekben PCI: - |
|||
| Beállítható memóriaórajelek | Auto DDR2-667 DDR2-800 DDR2-833 DDR2-1000 DDR2-1067 DDR2-1111 DDR2-1333 |
Auto DDR3-800 DDR3-833 DDR3-1000 DDR3-1066 DDR3-1111 DDR3-1333 |
Auto DDR2-667 DDR2-800 DDR2-1067 |
Auto DDR2-667 DDR2-800 DDR2-833 DDR2-1000 DDR2-1067 DDR2-1111 DDR2-1333 |
| Beállítható feszültségek | - CPU: 1,1000 V és 1,7000 V között 0,0125 V-os lépésekben - CPU PLL: 1,50 és 1,70 V - CPU Voltage reference: Auto, 0,63x, 0,61x, 0,59x, 0,57x - CPU Voltage Damper - DRAM Voltage: Auto, 1,80 V és 2,50 V között 0,1 V-os lépésekben - FSB Termination Voltage: Auto, 1,20 V és 1,50 V között 0,1 V-os lépésekben - NB Vcore: Auto, 1,25 V, 1,40 V, 1,55 V, 1,70 V - NB Voltage reference: 0,67x, 0,61x - Clock Overcharging Mode: Auto, 700 mV, 800 mV, 900 mV, 1000mV |
- CPU: 1,1000 V és 1,7000 V között 0,0125 V-os lépésekben - CPU PLL: 1,50 és 1,70 V - CPU Voltage reference: Auto, 0,63x, 0,61x, 0,59x, 0,57x - CPU Voltage Damper - DRAM Voltage: Auto, 1,80 V és 2,55 V között 0,05 V-os lépésekben - FSB Termination Voltage: Auto, 1,20 V és 1,50 V között 0,1 V-os lépésekben - NB Vcore: Auto, 1,25 V, 1,40 V, 1,55 V, 1,70 V - NB Voltage reference: 0,67x, 0,61x |
- CPU: 1,1000 V és 1,7000 V között 0,0125 V-os lépésekben - CPU PLL: 1,50 és 1,80 V között 0,1 V-os lépésekben - CPU Voltage reference: Auto, 0,63x, 0,61x, 0,59x, 0,57x - CPU Voltage Damper - DRAM Voltage: Auto, 1,80 V és 2,55 V között 0,05 V-os lépésekben - FSB Termination Voltage: Auto, 1,20 V és 1,50 V között 0,1 V-os lépésekben - NB Vcore: Auto, 1,25 V, 1,40 V, 1,55 V, 1,70 V - NB Voltage reference: 0,67x, 0,61x - SB Voltage: Auto, 1,05 és 1,20 V - Clock Overcharging Mode: Auto, 700 mV, 800 mV, 900 mV, 1000mV |
|

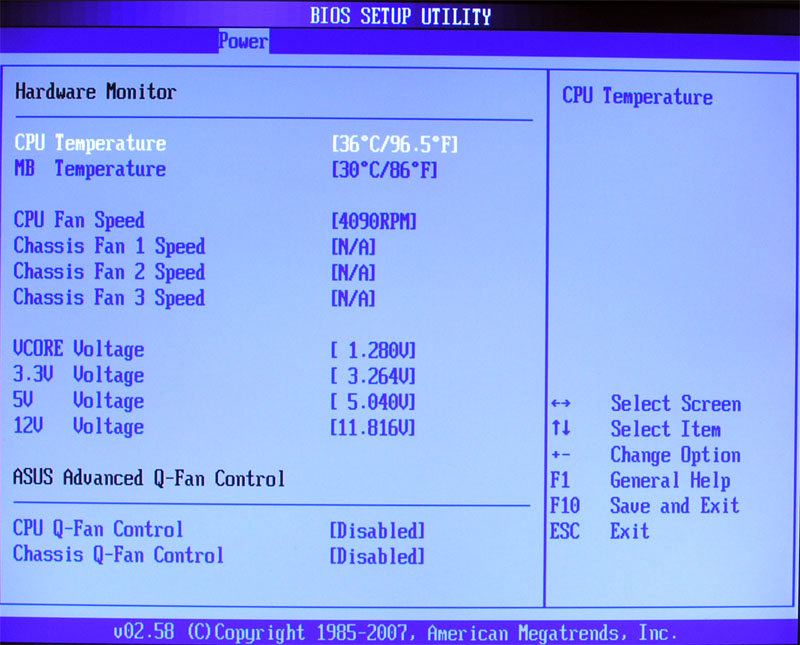

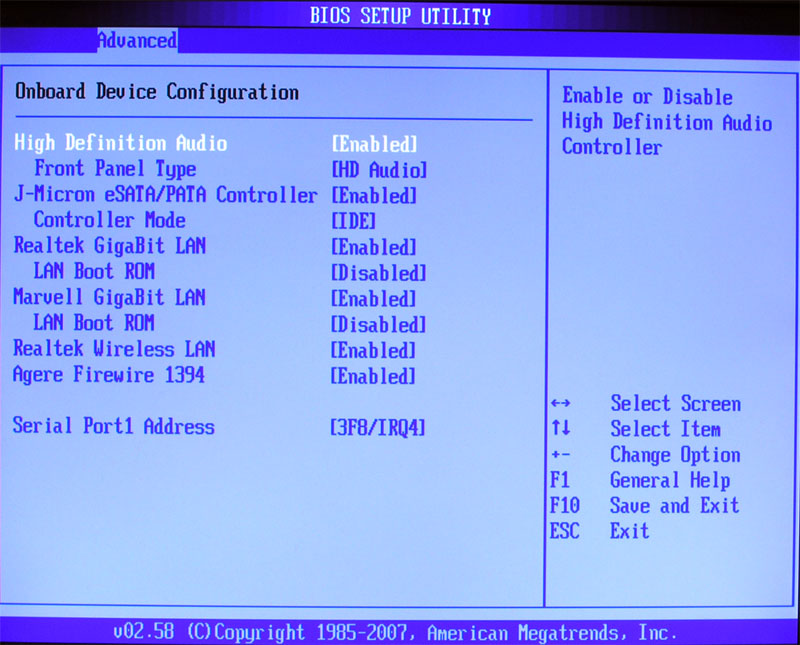

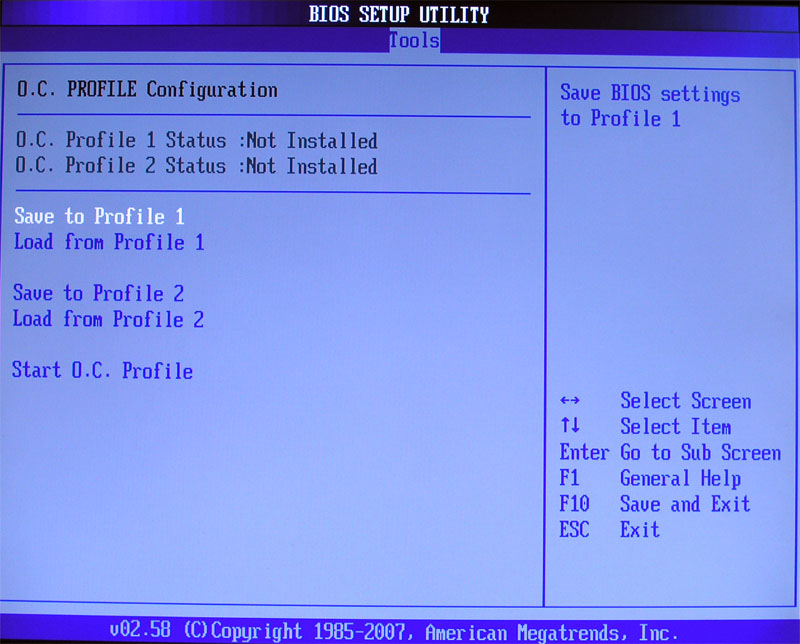

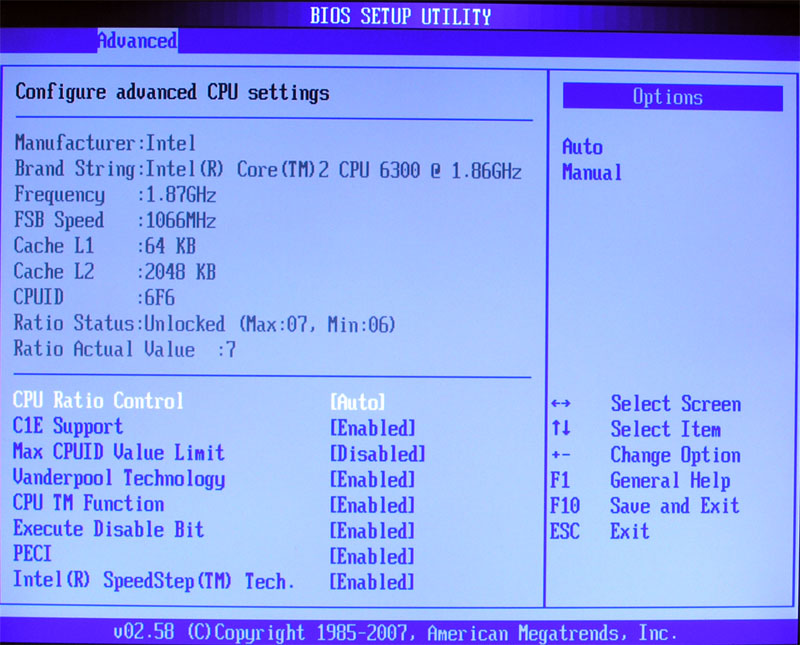

Asus P5K Deluxe BIOS [+]
BIOS szintjén a három alaplap első ránézésre megegyezik, de ha beleássuk magunkat a részletekbe, akkor láthatóvá válnak a különbségek. Amiben megegyeznek, az az FSB, PCIe órajel és a szorzó opciója. Az FSB:RAM arányok kiválasztása során a P5K kínálja fel a legkevesebb lehetőséget. A P5KC és a P5K Deluxe DDR2-szinten teljesen azonos, viszont a P5KC természetes, hogy ha DDR3-as memóriákat használunk, DDR3-hoz tartozó opciókat kínál fel. A P5KC és a P5K a feszültségek tekintetében nagyjából azonos, csak kisebb különbségeket lehet felfedezni (intervallum vagy lépésközök), viszont a P5KC-nél már megjelenik a Clock Overcharging Mode beállítás, ami a P5K-nál nincs. A P5K Deluxe csak egy kicsit jobb az intervallumok tekintetében, viszont újabb opció tűnik fel az SB Voltage képében.

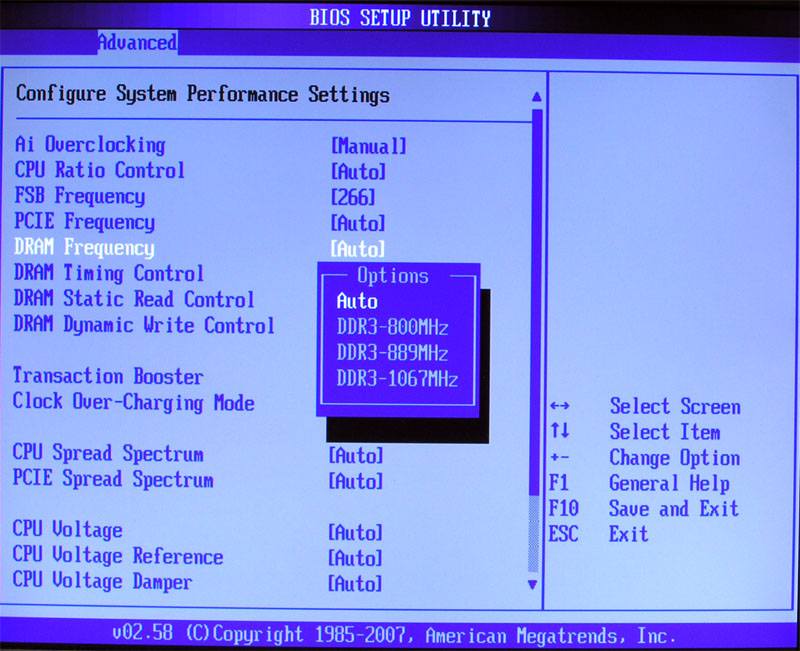

Asus P5KC FSB:RAM arányok DDR2 és DDR3 esetén a P5KC-ban [+]

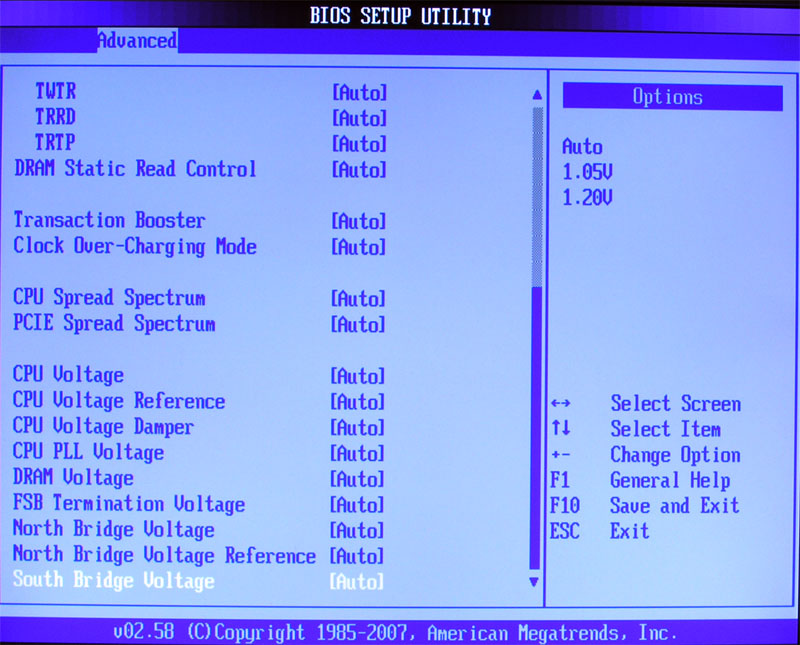

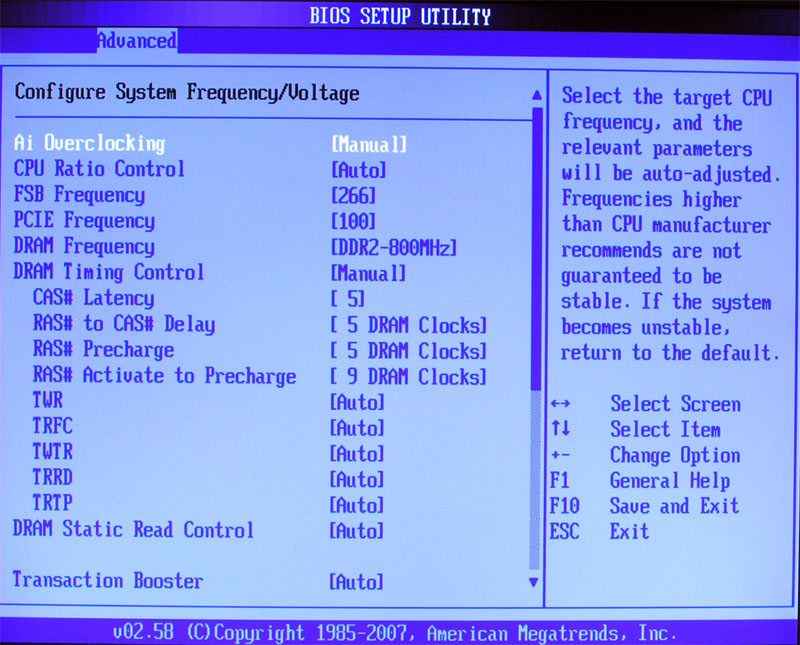

Kicsit térjünk ki arra a jó néhány új opcióra, amivel eddig nem találkoztunk az Asus alaplapok BIOS-ában. Egyrészt itt van a Transaction Booster, melynek pontos jelentésére egyelőre nem jöttünk rá, de a tuningban igencsak jártas Achilleus fórumtársunk szerint a maximális FSB eléréséhez Autón kell hagyni, a maximális teljesítmény eléréséhez viszont kapcsoljuk 1-es fokozatba. Itt van még a Clock Over-Charging Mode is, melyet szintén érdemes Autón hagyni. Újdonság még a CPU Voltage Damper opció, ami elvileg a Vdrop néven ismert jelenség (terhelés hatására a processzor feszültsége a beállított érték alá esik, ezzel veszélyeztetve a stabilitást) enyhítését, megszüntetését célozza meg, érdemes bekapcsolni, bár állítólag csak a Deluxe alaplapokon működik. A CPU PLL Voltage a processzor körül található PLL IC-k feszültéségének beállítására szolgál, a maximális FSB eléréséhez érdemes megemelni.
Nos, lássuk, hogy a CPU Voltage Damper opciónak milyen hatása van, ezt sajnos csak Windowson keresztül tudtuk megfigyelni, és nem az alaplapon mértük ki multiméterrel.
| Alaplap típusa | Asus P5K Deluxe | Asus P5KC |
| Processzor típusa/feszültség | Core 2 Quad QX6700 @ 2700 MHz, 1,4V fesz. | Core 2 Duo E6750 @ 3000 MHz, 1,5V fesz. |
| CPU Voltage Damper disabled: üresjárat | CPU-Z: 1,328-1,336V Everest: 1,32-1,34V |
CPU-Z: 1,448-1,456V Everest: 1,42-1,46V |
| CPU Voltage Damper disabled: terhelve | CPU-Z: 1,296-1,304V Everest: 1,30-1,31V |
CPU-Z: 1,384-1,392V Everest: 1,38-1,39V |
| CPU Voltage Damper enabled: üresjárat | CPU-Z: 1,36V Everest: 1,36V |
CPU-Z: 1,448-1,456V Everest: 1,42-1,46V |
| CPU Voltage Damper enabled: terhelve | CPU-Z: 1,352V Everest: 1,35V |
CPU-Z: 1,384 Everest: 1,38-1,40V |
Az Asus P5KC esetében először a kétmagos processzort használtuk, majd miután láttuk az eredményeket, már nem is próbálkoztunk a négymagossal. Mint látható, a P5KC esetében az opció bekapcsolása semmilyen hatással nincs a processzor feszültségére, hiszen ugyanannyit mértünk kikapcsolt és bekapcsolt állapotban is. Ezzel szemben a P5K Deluxe-nál tényleg történik valami. Az opció bekapcsolásának hatására a feszültség nem tér el olyan nagy mértékben, mint kikapcsolt állapotában, és a terhelés hatására bekövetkező feszültségcsökkenés is jóval kisebb, mint előtte. Igaz, ezek az értékek még így is jóval kisebbek, mint a BIOS-ban beállított.
Az Asus P5K esetében észrevettük, hogy az alaplap Auto állásban a processzornak jóval több feszültséget ad, mint amennyit valójában igényel. Konkrétan egy 1,3 V-os Core 2-nek kb. 1,4 V-ot adott az alaplap, ami nem elhanyagolható különbség; egyrészt így jobban melegszik a processzor, másrészt az élettartamnak sem tesz jót. Egyébként valószínűnek tartjuk, hogy a P5K a nagy Vdrop miatt (Core 2 Quad QX6700, beállított feszültség 1,4 V, üresjáratban a mért 1,32 V, terhelve ez leesik 1,25 V-ra) ad eleve több feszültséget a processzornak, vagyis az Asus az alaplap tervezésbeli problémáit próbálja meg így kiküszöbölni.
A P5KC sem volt éppen a helyzet magaslatán, amikor komolyabban megizzasztottuk. Először is néhány DDR3-as FSB:RAM osztó (a DDR3-833 és DDR3-1000 esetében biztosan) beállítása után egyszerűen nem indul el a rendszer, próbálkoztunk Samsung, OCZ és Corsair memóriákkal is, a helyzet nem változott. Ebből kifolyólag nem is erőltettük az alaplap DDR3-as tuningját. Ezenkívül szomorúan kellett tapasztalnunk, hogy a P5KC DDR2 memóriákkal instabil, ha az első pár szlotot használjuk. Szerencsére a második pár aljzattal nem volt problémánk. Ráadásul a P5K-hoz hasonlóan a P5KC-nél is megfigyelhető volt a nagy feszültségkülönbség a beállított és kiolvasott érték között: az eltérés a 0,12–0,15 V-ot is elérte.
A P5K Deluxe sem húzhatja ki magát a kritika alól: amikor tuningra került a sor, és többféle feszültséget állítottunk át, a BIOS egész egyszerűen lefagyott elmentés közben. Ebben a helyzetben csak a táp kikapcsolása, várakozás, bekapcsolás úton lehetett újra életet lehelni a rendszerbe, azonban voltak esetek, amikor a gép csak 1,5–2 perc múltán kapcsolt be, teljesen magától. Nem igazán értettük, hogy ez minek köszönhető, mindenesetre nem erre számítottunk, amikor a P5K Deluxe-hoz hozzáfogtunk.

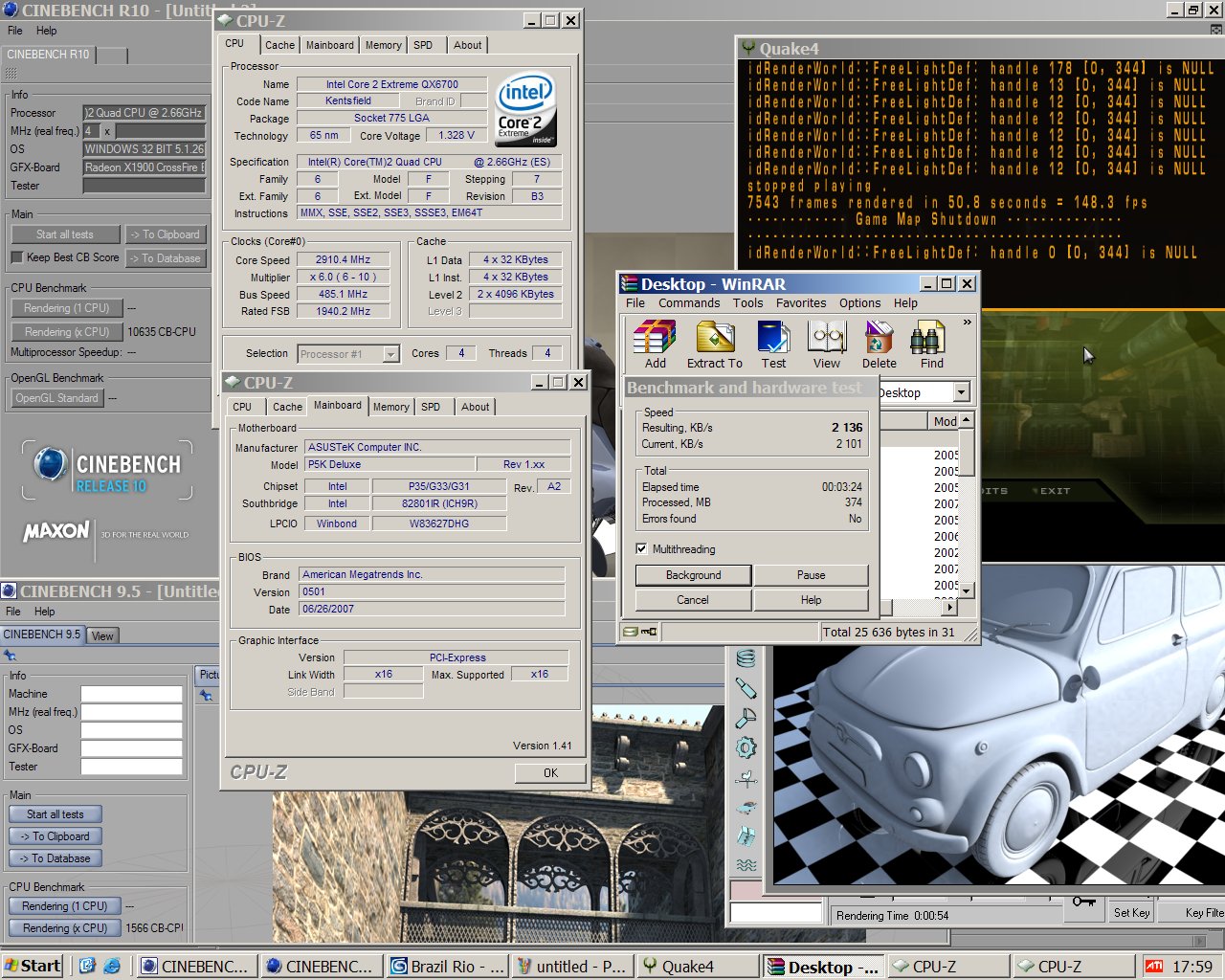

P5K Deluxe Quad QX6700-zal 485 MHz-en [+]
Az összes probléma ellenére az egyszerű FSB-tuningos megpróbáltatásokat jól bírták az Asus alaplapjai: a P5K-val 495 és 480, a P5KC-vel 500 és 475, a P5K Deluxe-szal pedig 500 és 485 MHz-et sikerült elérnünk (E6750 és QX6700).
Asus alaplapok specifikációi:
| Alaplap típusa | Asus P5KC | Asus P5K | Asus P5K Deluxe Wifi |
| Processzortámogatás | Core 2 Duo/Extreme/Quad, Pentium D/4, Celeron CPU-k | ||
| Foglalat típusa | Socket T (LGA775) | ||
| Lapkakészlet | Intel P35 (MCH) Intel ICH9 |
Intel P35 (MCH) Intel ICH9R |
|
| Memória | 4 DIMM / maximum 8 GB DDR2-1066/800/667 Dual-Channel DDR2-1066/800/667 támogatás 2 DIMM / maximum 4 GB DDR3-1333/1066/800 Dual-Channel DDR3-1333/1066/800 támogatás |
4 DIMM / maximum 8 GB DDR2-1066/800/667 Dual-Channel DDR2-1066/800/667 támogatás |
|
| Bővítőfoglalatok | 2 PCI Express x16 1 PCI Express x1 3 PCI |
2 PCI Express x16 2 PCI Express x1 3 PCI |
|
| Serial ATA / RAID | 4 SATA-port – Intel ICH9; 1 SATA és 1 eSATA-port (RAID 0, 1, JBOD) – JMicron JMB363 |
6 SATA port (RAID 0, 1, 0+1, 5) – Intel ICH9R; 2 eSATA-port (RAID 0, 1, JBOD) – JMicron JMB363 |
|
| Parallel ATA / RAID | 1 Ultra-ATA 100/66/33 – JMicron JMB363 | ||
| Integrált audio | Intel HDA – Realtek ALC883 nyolccsatornás hangkodek – SPDIF kimenet | Intel HDA – ADI AD1988B nyolccsatornás hangkodek – SPDIF kimenet | |
| Integrált hálózati vezérlők | Attansic L1 Gigabit Ethernet (PCIe) | Marvell 88E8056 Gigabit Ethernet (PCIe); Realtek RTL8110SC Gigabit Ethernet (PCI) |
|
| FireWire (IEEE 1394) | 2 port – VIA VT6308P | 2 port – Agere FW3227 | |
| USB 2.0/1.1 | 6 port a hátlapon, 3 az alaplapon (2-höz van kivezetés) | 6 port a hátlapon, 2 az alaplapon (2-höz van kivezetés) | |
| Méretek | ATX, 305 x 244 mm | ||
| Gyártó honlapja | - Asus | ||
| Termék leírása | - P5KC | - P5K | - P5K Deluxe Wifi |
| Bruttó kiskereskedelmi ár | kb. 32 000 forint | kb. 30 000 forint | kb. 52 000 forint |
A cikk még nem ért véget, kérlek, lapozz!
