Asus WL-500g Deluxe
A notebookok térhódításával egyre nagyobb igény alakult ki a vezeték nélküli hálózatok iránt, hiszen hogyan néz ki az a hordozható számítógép, amelyet kábel köt össze a helyi hálózattal vagy az internettel? Ma a mobil számítógépeiről is ismert Asus gyors wireless routereivel ismerkedünk meg.
Dobozaikat tekintve a WL-500G és WL-530G szürkeségétől elüt a WL-520G, mely – számozása ellenére – a legfrissebb modell. A routerek megjelenésben és méretben is jelentősen eltérnek egymástól. A márkajelzést letakarva bajos lenne megmondani, hogy egy istállóból származnak. Az WL-530G kicsi, elegáns, mobil felhasználásra termett. Az WL-520G visszafogottan praktikus formájú, mérete átlagos. A legnagyobb WL-500G talán fölöslegesen is nagy házat kapott.
Alacsonyabb számozása ellenére a WL-500G Deluxe az itthon kapható legfejlettebb Asus router. Megjelenését tekintve van benne egy kis Millenium Falcon-os, a formatervezője a korai Star Wars filmek rajongója lehetett. A méretet legjobban tán az jellemzi, hogy egy átlagos toronyház tetejére rakva mindkét oldalon egy-egy centiméterrel lelóg.
Az előlapon a szokásos fényekkel találkoztunk. Egy az üzemet, egy a vezeték nélküli kapcsolatot, egy a WAN port, négy pedig a vezetékes LAN portok aktivitását jelzi. A készülék tetejére és oldalára is került szellőzőrostély. Az Asus WL-500G Deluxe áramfelvétele megközelítőleg 10 watt.
Az egyik oldalából kihajtogatható láb segítségével felállítható a WL-500G Deluxe, de ilyenkor nagy felülete miatt meglehetősen instabil.
Érdekes a legnagyobb Asus router fara. A megszokott hálózati csatlakozók (4 LAN és egy WAN), reset gomb, tápkonnektor és antenna mellett két USB portot is találunk, melyekre külső adattárolót vagy webkamerát aggathatunk, ezeket a nagy Asus kiválóan kezeli.
A készülék alján fali rögzítéshez szükséges füleket találunk. Praktikus, hogy a gép alapértelmezett IP címe, MAC címe, valamint a kezdeti belépési paraméterek a fenéklemezen fel vannak tüntetve.
A készlethez tartozik még egy hét nyelven (magyarul sajnos nem) beszélő telepítési útmutató és egy nagyon részletes, százoldalas angol használati útmutató. A nagy routerhez meglehetősen kompakt tápot kaptunk, ez egy zsúfolt elosztóban hasznos lehet.
A hatalmas fedél alatt szellős belsőt találtunk. Balra a fémburok alatt a wireless rádiós egység, mellette a hozzá tartozó Broadcom BCM4306KFB chip látható. Felül a négyportos switch elektronikája, alatta a bordával ellátott központi processzor, két 16 MB-os RAM modul és a router szoftverét tartalmazó flash ROM látható. Az USB portokat a jobbra elhelyezkedő VIA VT6212L kezeli. A chip összesen négy USB aljzattal bír el, ebből kettő a hátoldalra van kivezetve, további kettő pedig nyolctűs csatlakozó formájában jelenik meg a nyomtatott áramkörön. Az ügyesebbek a nagyméretű belsőt kihasználva akár USB-s merevlemezt is forraszthatnak rájuk, a szükséges 5 voltos feszültséget a hátoldali USB portok alatt látható, kondenzátoroknak kihagyott helyekről lehet felvenni.
A központi borda alatt lapuló chip is a Broadcomtól származik – BCM5364PKPB. Az Asus WL-500G Deluxe fontosabb tulajdonságait táblázatban foglaltuk össze:
Termék megnevezése | Asus WL-500g Deluxe |
WAN router | kábelnet és xDSL |
LAN switch | 4 portos |
Wireless LAN támogatás | 802.11b (11 Mbps), 802.11g (54 Mbps), 125 Mbps High Speed Mode |
Titkosítási szabványok | WEP, WPA, WPA2 |
Tűzfal | NAT, SPI, IP cím, MAC cím és URL szűrés |
WDS-támogatás | van |
Extrák | 2 db USB port, beépített FTP szerver és webkamera-kezelés |
Gyártó weboldala Termék weboldala |
www.asus.com WL-500g Deluxe |
Bruttó fogyasztói ár | 25 400 Ft |
Asus WL-520g
Letisztult, már-már unalmas formája van az Asus WL-520g-nek. A kék színekkel felvidított doboz üdítően hatott a másik két szürke mellett. A csomagolás legérdekesebb része a jobb felső sarkában olvasható „125* High Speed Mode” felirat. A Broadcom által szállított, Asus-terminológiával Afterburnernek nevezett gyorsító technológiát a WL-500G is ismeri, de ott nem verték nagydobra.
A kiegészítőkön is továbbvonult a kék design. A kezelési útmutató itt öt nyelvre redukálódott, tömörebb, de minden beállításra kitér. Kissé zavaró, hogy a táp jó vaskosra sikeredett.
A középső Asus router elején sallangmentesen sorakoznak a kijelzők, csak a bal oldali Asus márkajelzés és a sebességre utaló felirat töri meg az egyhangúságot. A borítás teteje gazdagon rácsozott.
Hátul is példás rend uralkodik. A szokásos négy LAN és egy WAN csatlakozó, tápkonnektor és reset gomb mellett találunk egy piros gombot, ami nem az önmegsemmisítőhöz tartozik, hanem a gyorskonfigurációs üzemmódot aktiválja.
A gépecske alján itt is szerepel az alapértelmezett IP cím és a belépési paraméterek. A falra rögzítéshez nélkülözhetetlen fülek sem maradtak le. A kisebb méretből és a WL-500G-nél alacsonyabb, 7 watt körüli fogyasztásból egyszerűbb belsőre lehet következtetni.
Belül a külsőhöz hasonló rend uralkodik. Csupán egyetlen, borda alá rejtett vezérlőt, 8 MB RAM-ot, egy flash ROM-ot, valamint a rádiós egység és a switch elektronikáját találtuk.
A borda alatt a Broadcom szuperintegrált BCM5350 vezérlője található, mely a piac egyik legjobb ár/teljesítmény arányú megoldása.
Főbb paraméterek:
Termék megnevezése | Asus WL-520g |
WAN router | kábelnet és xDSL |
LAN switch | 4 portos |
Wireless LAN támogatás | 802.11b (11 Mbps), 802.11g (54 Mbps), 125 Mbps High Speed Mode |
Titkosítási szabványok | WEP, WPA, WPA2 |
Tűzfal | NAT, SPI, IP cím, MAC cím és URL szűrés |
WDS támogatás | van |
Extrák | EZSetup gyorsbeállítás |
Gyártó weboldala Termék weboldala |
www.asus.com WL-520g |
Bruttó fogyasztói ár | 17 700 Ft |
Asus WL-530g
A dobozán is látszik, hogy az Asus WL-530G nagyon pici. Kicsomagolva még kisebb készülékkel álltunk szemben, mint gondoltuk.
Alapterülete alig nagyobb egy névjegykártyánál, így hordozása sem okoz gondot, bárhova magunkkal vihetjük vezeték nélküli hálózatunkat. A kis router kinézetében harmonizál az Asus hordozható számítógépeivel. A fekete házát elegáns alumíniumcsík díszíti, ebbe gravírozták a márkajelzést.

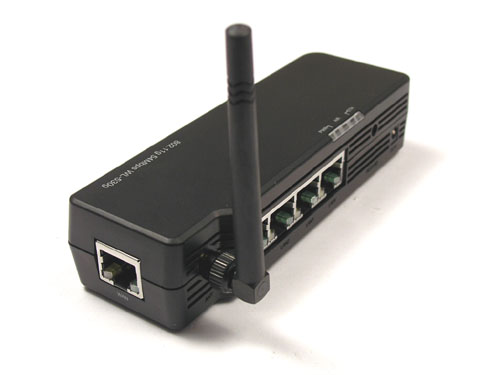

A kis méret miatt az apróság csatlakozóit nem a szokásos módon helyezték el. A WAN konnektor az egyik oldalra került, a négy LAN dugasz a resettel és tápcsatlakozóval hátul maradt. Az aljzatokba csatlakoztatott vezetékek jelzőfényei nem az előlapra, hanem a foglalatok peremére kerültek. Ha mind a négy LAN portba vezetéket dugunk, a kis WL-530G könnyen felborulhat.

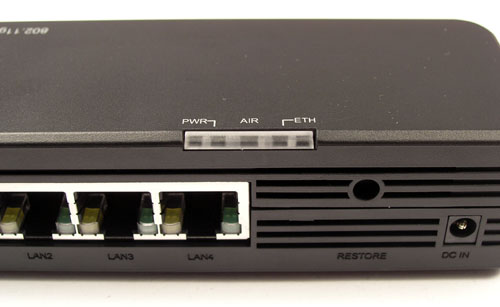

A bekapcsolást és a vezetékes vagy vezeték nélküli kapcsolatot jelző kontrollámpák a router tetejének hátsó traktusára kerültek.

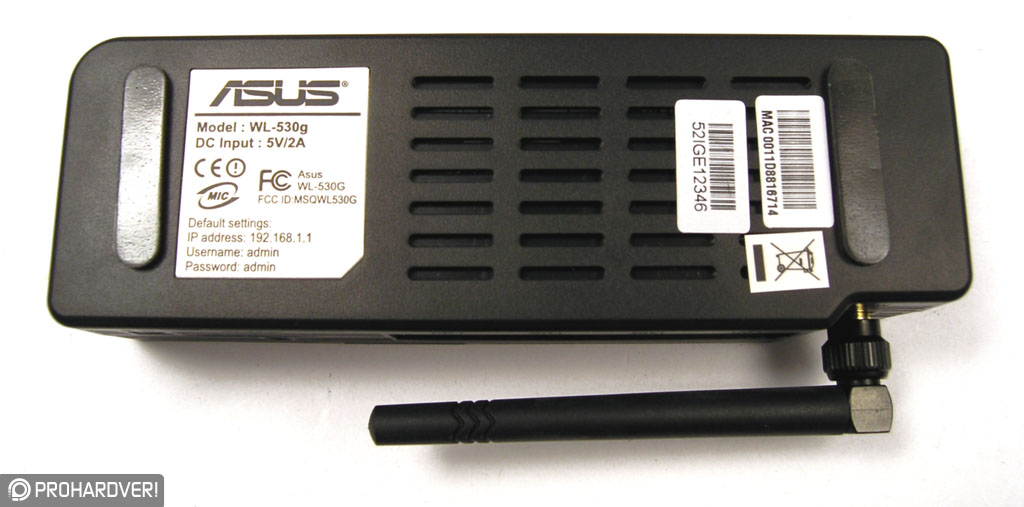

Alul termetes szellőzőnyílást, két csúszásgátlós lábat és a router alapértelmezett beállításait találhatjuk. Az apróságon értelemszerűen nincsenek rögzítőfülek.

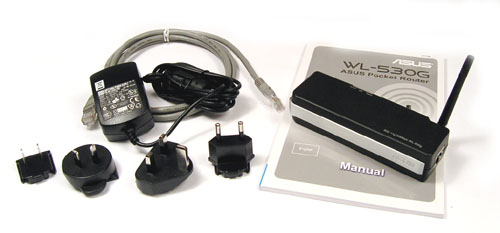

A világutazóknak kedvez a táphoz mellékelt, négyféle konnektorba passzoló dugókészlet, mellyel Angliában vagy az óceánon túl is boldogulunk. A kis készülékkel csupán egy terjedelmes angol nyelvű használati útmutató érkezett.

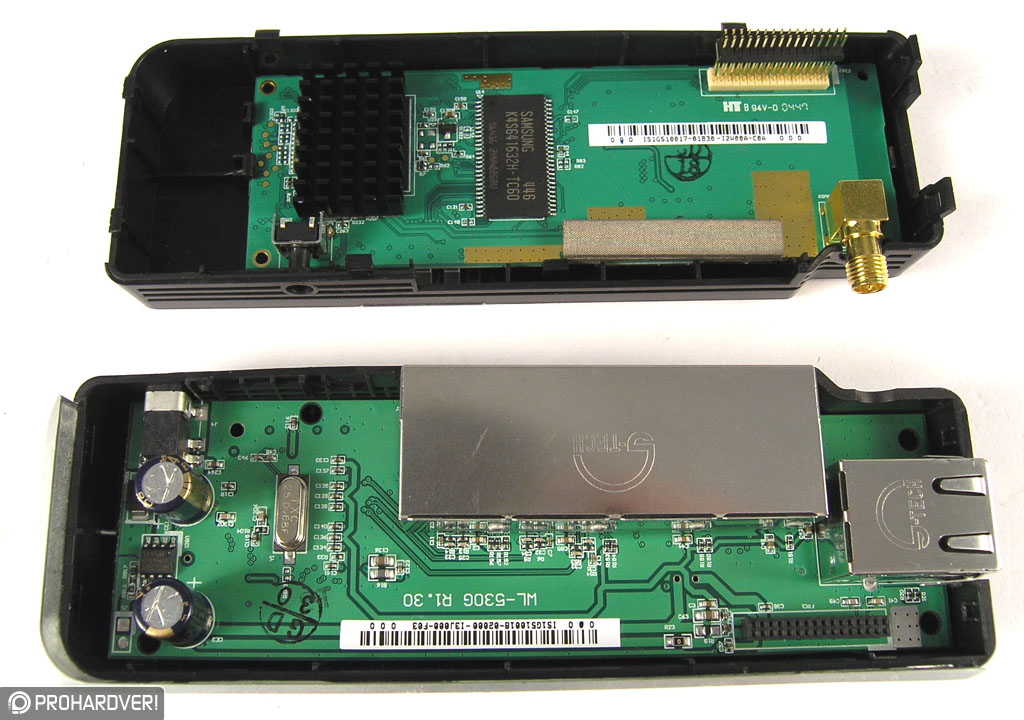

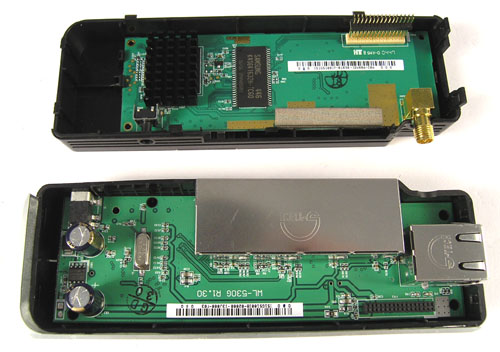

Már kézbe fogva is felmerült bennünk a kérdés, hogyan férhetnek el az alkatrészek a pici dobozkában. Nos, a válasz egyszerű: két szinten. Felnyitva a kis routert csupán egy 8 MB-os RAM modult és a borda alá bújtatott központi processzort találtuk.

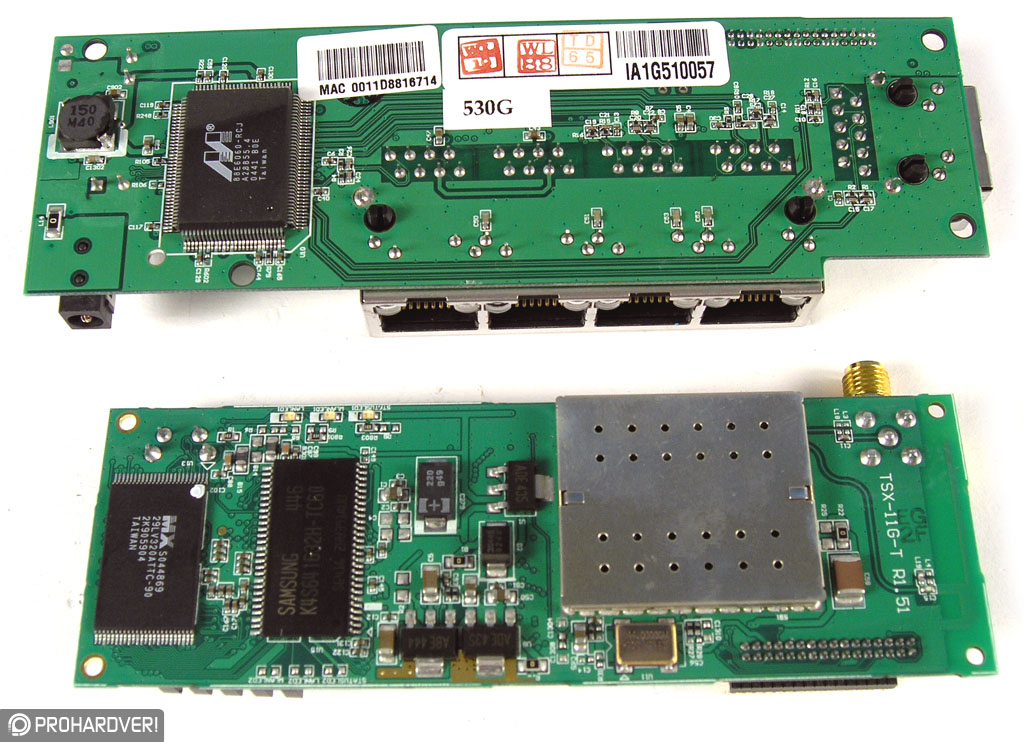

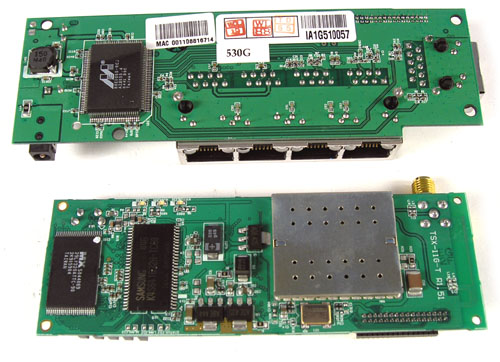

Az áramköröket kiszedve és megfordítva előkerült még 8 MB memória, a rádiós egység, a flash ROM, és a négyportos switch vezérlőelektronikája.
Hogy az alkatrészek ne melegedjenek vagy sérüljenek, a chipek fölé hővezető szivacsok kerültek.

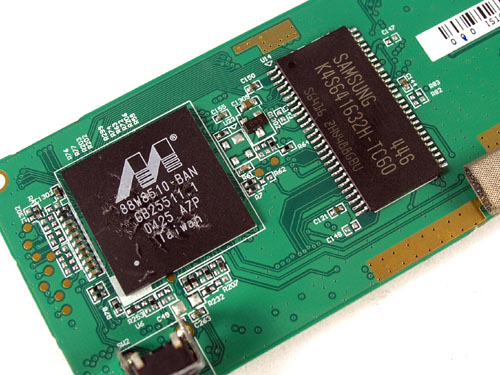

Ahogyan a switchvezérlő, úgy a router központi processzora is a Marvelltől származik.
Főbb paraméterek:
Termék megnevezése | Asus WL-530g |
WAN router | kábelnet és xDSL |
LAN switch | 4 portos |
Wireless LAN támogatás | 802.11b (11 Mbps), 802.11g (54 Mbps) |
Titkosítási szabványok | WEP, WPA |
Tűzfal | NAT, SPI, IP cím és URL szűrés |
WDS támogatás | van – firmware-frissítéssel |
Méret | 129 x 44 x 29 mm |
Gyártó weboldala Termék weboldala |
www.asus.com WL-530g |
Bruttó fogyasztói ár | 20 000 Ft |
Beüzemelés
Mindhárom Asus router ugyanazzal a webes kezelőfelülettel érkezett. A legegyszerűbb felépítésű a kis WL-530g, a WL-520g csupán a WPA2 titkosításban és néhány apróságban különbözik tőle. A WL-500g Deluxe menüjét itt-ott kisebb animációk díszítik, és megjelent az USB eszközök beállítása. Mindhárom routerhez elérhető a firmware fejlesztőkörnyezete és forráskódja is. A WL-500g család egyedi firmware-eivel már különálló weboldal is foglalkozik.
A leggyorsabban és legegyszerűbben a WL-520g konfigurálható. A router szoftverét feltelepítve elég kábelt csatlakoztatni rá, vagy beüzemelni egy vezeték nélküli hálózati vezérlőt, és máris nekiláthatunk az EZSetupnak. A router hátulján található piros gomb 3 másodperces nyomva tartása, majd a router szoftverének elindítása után aktivizálódik a gyorsbeállító. Vezeték nélküli csatlakozás esetén először biztonságosan lekódolja a kapcsolatot; a beállításokat célszerű elmenteni vagy kinyomtatni. Ezután beállíthatjuk az időzónánkat, majd az internet-elérésünket, és már készen is vagyunk az alapokkal.
Hagyományos módon, IP címmel és jelszóval belépve a routerekre ugyanúgy könnyen és gyorsan beállíthatjuk az internetes kapcsolatunkat, és további finomhangolásra is lehetőség nyílik. Az itt található gyorsbeállítás annyival jobb, hogy az egeret a menüpontok fölé húzva rövid leírást kapunk funkciójukról. Ebben az esetben ugyan nem a legelső pillanattól használunk titkosítást, de közvetlenül az időzóna, internetcsatlakozás fajtája és WAN csatlakozás után már választhatunk is a kódolások közül.

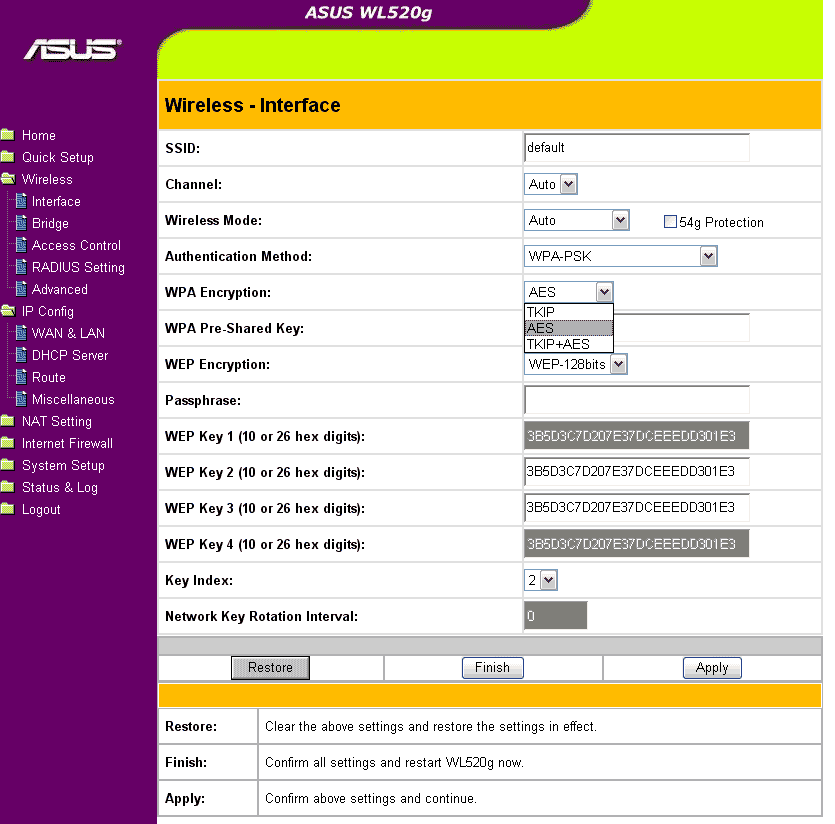

A „Wireless” menüpontban módosíthatunk a vezeték nélküli kapcsolat beállításain, kódolásokon, kapcsolódási sebességen, azonosítókon. A WL-530g legerősebb kódolása a WPA-TKIP volt, az 500g és 520g már WPA-AES és TKIP+AES beállítást is tudott. Mindhárom router maximum 128 bites WEP titkosítást támogat. Hogy a behatolóknak valamivel nehezebb dolguk legyen, MAC cím alapján is kizárhatunk vagy beengedhetünk hálózati állomásokat.

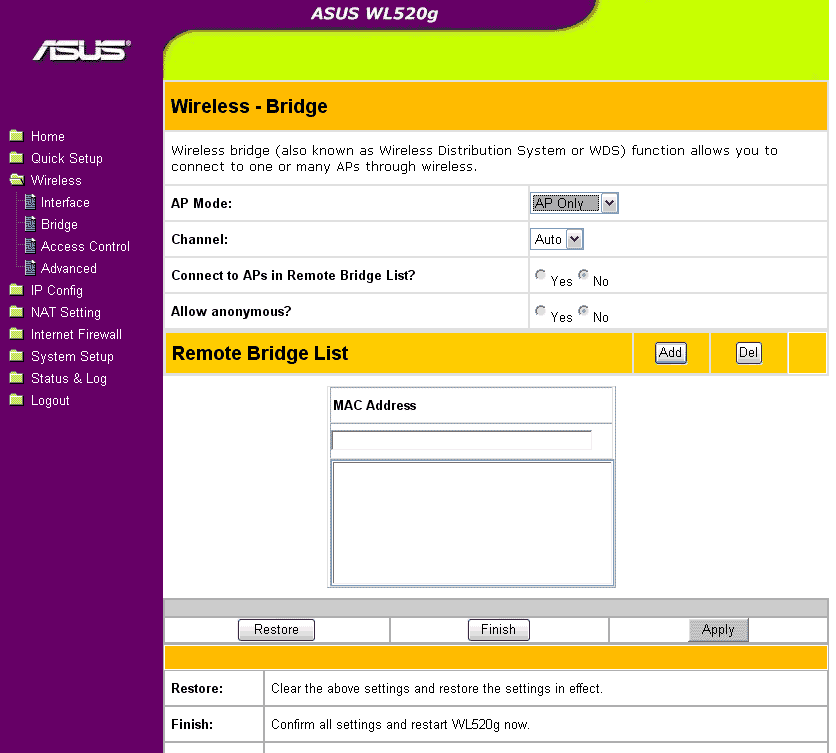

A WDS funkcióval két vezeték nélküli hálózatot kapcsolhatunk össze. Beállítása nagyon egyszerű. Elegendő a routert WDS vagy Hybrid (ilyenkor további routerekkel, de különálló hálózati egységekkel is kommunikál) módba állítani, és megadni a kapcsolódó routerek MAC címét. Az 500g és 520g anoním (anonymus) csatlakozást is engedélyez.
A három router „Advanced” menüpontban található beállításai egyre bővülnek. Az 530g még nem ismeri a WMM (Wi-Fi Multimedia) eljárást és a gyorsító Frame Burstinget, rádiójának erőssége sem állítható, csak kikapcsolható. A 520g tudja az imént hiányolt tételeket, az 500g Deluxe rádióállomása pedig időzítővel is ellátható. Ide került az Afterburner kapcsolója is.
Az IP-konfigurációban már az 530g-nél is megtalálunk mindent, amire szükségünk lehet: IP, DNS, egyedi ISP, DHCP és dinamikus DNS beállításokat. A NAT menüpontban Port Trigger, virtuális szerverek és DMZ állítható. Működtetésükkel nem volt semmi gond, az előbukkanó magyarázatok mindenhol elégségesek.

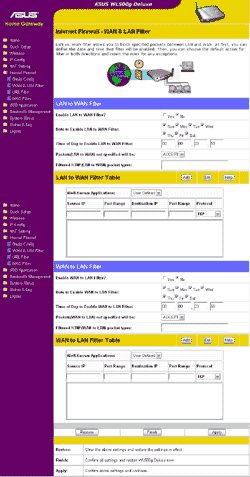

Tűzfalbeállításokban is jobbak a nagyobb Asus routerek. Az 530g csupán a LAN felől tud szűrni, a másik kettő WAN felől is. További eltérés, hogy a kicsi csak URL- és IP-szűrőt kapott, a nagyok MAC-szűrőt is.

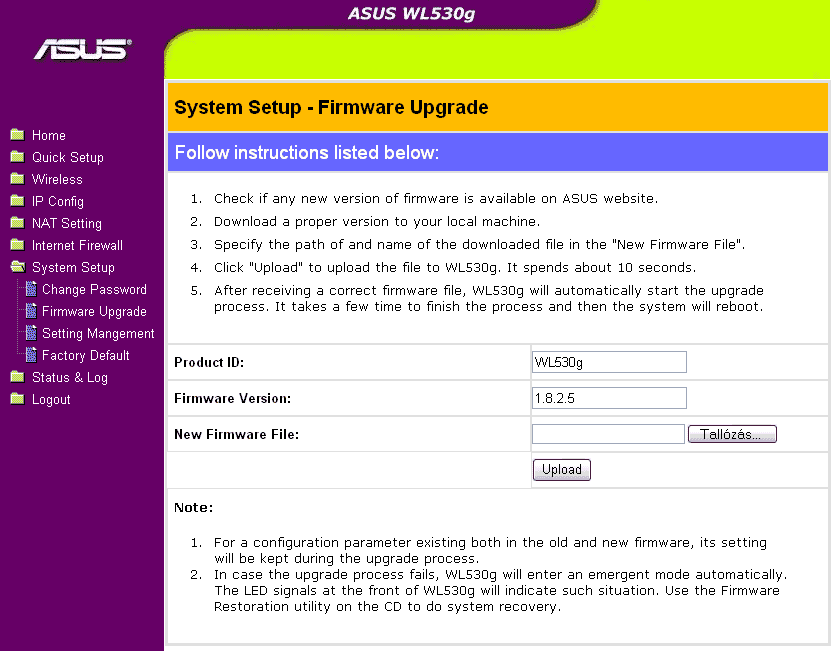

A „System Setup” alatt nem szabad kihagyni a router jelszavának módosítását, de a firmware frissítése és az egyedi beállítások lementése is nagyon hasznos.

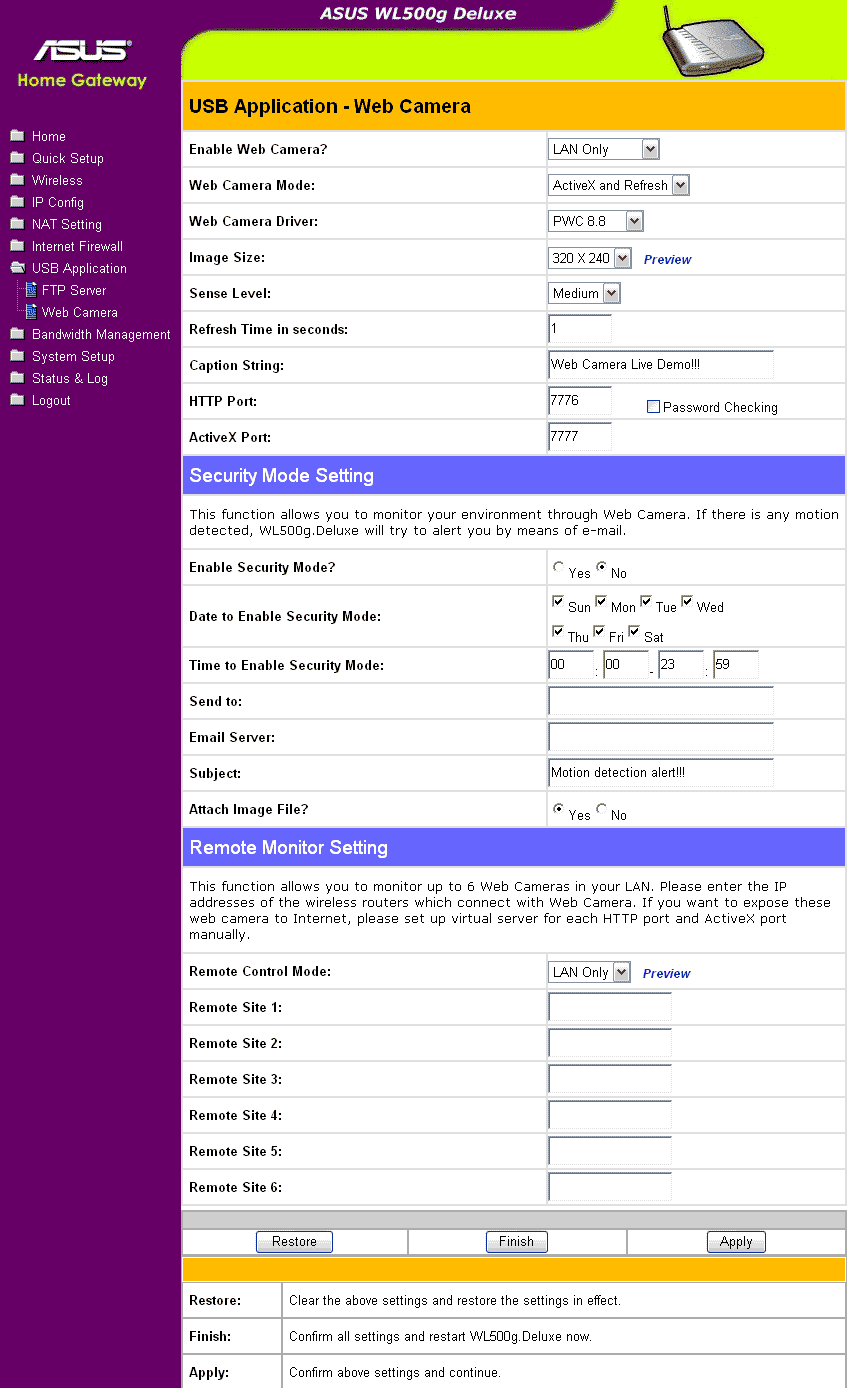

A WL-500g Deluxe még két extra funkciót kínál. Az első az USB csatlakozóra kötött adattároló vagy webkamera kezelése; mi csak az előbbivel ismerkedtünk meg. A szerver a FAT16 vagy FAT32 partíciókat részesíti előnyben, NTFS kódolt állományokkal nem boldogul. A felhasználók egy közös könyvtárat használhatnak a megadott jogokkal, de akár sajátot is kaphatnak, melybe csak a „Super User” tud belenézni a router belépőkódjával.
Jó szolgálatot tehet az WL-500g Deluxe sávszélesség-szabályozója is, melyben feltöltési és letöltési korlátozásokat vezethetünk be, hogy a warezelő, esetleg CS-ző kollégák ne fékezzék az NVIDIA szerveréről NDA-s anyagot letöltő jómunkásembereket.
Tesztelés, értékelés
Egy routert – különösen vezeték nélkülit – nagyon nehéz objektíven tesztelni, hiszen a teljesítményére befolyással van a környezet és a hálózatban részt vevő többi alkatrész is. Az Asus routereit egy USB csatlakozóba dugható Asus WL-167G és egy Gigabyte GN-WP01GT PCI kártyával vizsgáltuk, majd bevetettünk egy Fujitsu Siemens Amilo A1650 notebookot is. Mindhárom hálózati eszköz ismeri a névlegesen 54 Mbps átviteli sebességű IEEE 802.11g szabványt. A WL-500g Deluxe és a WL-520g WDS összekötésével a Broadcom 125* High Speed üzemmódjának a teljesítményét is megvizsgáltuk. A WL-500g Deluxe FTP-képességeit 20 GB-os X-Micro Mini DisGo merevlemezzel teszteltük.
A méréseket háromféle távolságból hajtottuk végre egy családi házban. Először a két vevőegység szabadon rálátott egymásra fél méter távolságból, majd egy vékony fal és 4 méter került közéjük (szomszéd szoba), végül hat méterről próbálkoztunk egy masszív támfal mögül. A méréseket 11 Mbps-os 802.11b és 54 Mbps-os 802.11g sebességgel is elvégeztük, a 125* High Speed üzemmódot csak a vékony falon keresztül próbáltuk ki. A tesztek során mind a három routerrel nagyon hasonló eredményeket értünk le, így csak a WL-500g Deluxe-szal mérteket közöljük.
IEEE 802.11g - 54 Mbps | szabad rálátással | vékony fal 4 méterről |
vastag fal 6 méterről |
Asus WL-167G – LAN | 2400 kB/s | 2400 kB/s | 1950 kB/s |
FSC Amilo A1650 – LAN | 2450 kB/s | 2450 kB/s | 2000 kB/s |
Asus WL-167G – Gigabyte GNP01GT | 1300 kB/s | 1300 kB/s | 900 kB/s |
FSC Amilo A1650 – Gigabyte GNP01GT | 1300 kB/s | 1300 kB/s | 1000 kB/s |
Asus WL-500g Deluxe – Asus WL-520g – WDS-ben | - | 1300 kB/s | - |
Az 54 Mbps átviteli sebességet távolról sem sikerült elérni, hiszen ez több, mint 6000 kB/s-ot jelentene – a fizikai rétegben. Alkalmazásszinten persze kisebb a sávszélesség elméleti értéke is, melyet tovább rontanak a környezetben fellépő zavaró tényezők (interferencia, elnyelődés stb.). Ha a vezetékes hálózat felé sugároztunk, a 802.11g esetében nagyjából 19 Mbps-ot értünk el, ami több mint a 802.11b maximuma, de távol marad az elméleti csúcsértéktől. Amint az adó és a vevő is vezeték nélküli állomás lett, a sebesség tovább csökkent 10 Mbps környékére.
Meglepetésre a vékony fal semmivel sem csökkentette az átviteli sebességet, de a vastag fal már 20 %-kal visszafogta a teljesítményt, amikor a vezetékes LAN-ra sugároztunk, és 30 %-kal, amikor mindkét végpont vezeték nélküli volt. Ezek a sebességek ugyan alacsonyabbak a 100 Mbps-os vezetékes Ethernet sebességénél, de a ma elérhető internetkapcsolatoknál gyorsabbak. Filmnézéshez is elegendő ez az átviteli teljesítmény.
IEEE 802.11b - 11 Mbps | szabad rálátással | vékony fal 4 méterről |
vastag fal 6 méterről |
Asus WL-167G – LAN | 610 kB/s | 600 kB/s | 580 kB/s |
FSC Amilo A1650 – LAN | 630 kB/s | 630 kB/s | 590 kB/s |
Asus WL-167G – Gigabyte GNP01GT | 300 kB/s | 295 kB/s | 286 kB/s |
FSC Amilo A1650 – Gigabyte GNP01GT | 320 kB/s | 305 kB/s | 295 kB/s |
Asus WL-500g Deluxe – Asus WL-520g – WDS-ben | - | 310 kB/s | - |
A vezetékes hálózattal kommunikálva névleges maximumának pontosan a felét teljesítette a 802.11b szabvány. Két vezeték nélküli állomás között az átviteli sebesség csupán 2,4 Mbps volt. A vékonyabb fal a sebességen nem rontott jelentősen, de a vastagabb is kevesebb, mint 5 %-os visszaesést eredményezett.
A Broadcom gyorsítója megtette hatását. Segítségével a két Asus router 1700 kB/s-os sebességgel tudott kommunikálni, ez megközelítőleg 13,5 Mbps-ot jelent, vagyis 30 %-os gyorsulást tapasztaltunk az IEEE 802.11g szabványhoz képest. Ráadásul a Broadcom sebességtuningja szomszédbarát, ami annyit jelent, hogy nem csökkenti a környezetében működő további állomások hatásfokát.
Végezetül megvizsgáltuk az Asus WL-500g Deluxe FTP szerver képességeit. USB-s merevlemezünket minden komplikáció nélkül sikerült beállítanunk. Vezetékes hálózaton keresztül 1100 kB/s-os sebességgel tudtunk írni rá, és legfeljebb 850 kB/s-mal ment a letöltés. Be kell vallanunk, ennél többet vártunk. A 100 megabites hálózaton létesített FTP szerver ennél 6-7-szer gyorsabb, de kisebb fájlok mozgatására még elegendő az Asus router megoldása is. Vezeték nélküli eléréssel kissé lelassult az FTP. IEEE 802.11g-t alkalmazva 900 kB/s-mal tudtunk írni merevlemezünkre, majd 750 kB/s-os letöltést produkáltunk.
A maga nemében mind a három bemutatott Asus router egyedülálló. A kis Asus WL-530g méretével és hordozhatóságával hódít. Azoknak ajánlott, akik sokat utaznak legalább harmadmagukkal, és ilyenkor sem szeretnének lemondani a védett, csoportos összeköttetésről.
Az Asus WL-520g letisztult formavilágú, ismeri a legfrissebb biztonsági szabványokat, és nagy sebessége mellett ára sem túl magas. Hétköznapi használatra ajánlott, tanácsos hozzá Broadcom gyorsítós hálózati adaptereket is beszerezni.
Az Asus WL-500g Deluxe nem csak méretben nagy. Az amúgy is gazdag szolgáltatáslista mellé további finomított firmware-eket tölthetünk le. Hasznos a különálló gép nélkül működtethető FTP szerver, melynek sebessége dokumentumokhoz, kisebb adatállományokhoz bőven elegendő. Ügyes a szintén kiegészítő erőforrások nélkül üzemeltethető webkamera és a forgalomkorlátozás is. Haladóknak ajánlott.
Asus WL-500g Deluxe Asus WL-520g Asus WL-530g |
rudi
Az Asus routereket az Asus bocsátotta rendelkezésünkre.
