HD 6900-asok
Az architektúra alapos kivesézése után lássuk, miként festenek az AMD legújabb videokártyái. A Cayman köré két VGA-t épített az AMD, a Radeon HD 6970-et és a Radeon HD 6950-et.
HD 6900-asok
Radeon HD 6950
Radeon HD 6970

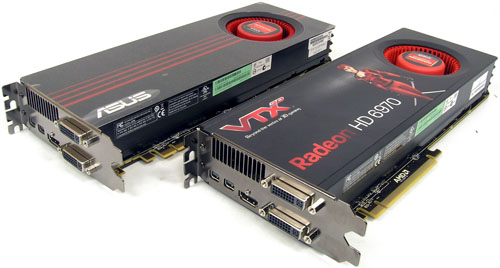

A szerkesztőségben két referenciafelépítésű kártya landolt, az egyik a VTX 3D-től (HD 6970), a másik az Asustól (HD 6950) származik. Alapjában véve a referenciadizájn miatt teljesen mindegy, hogy milyen márkáról beszélünk, mert ezek külsőre 100%-osan megegyeznek, a matricák jelentik az egyetlen különbséget. Mindkét kártyát egy nagyméretű hűtőborda fedi az egyik oldalról, illetve egy vékony hőelvezető alumíniumlap a másikról. Hosszuk 27 cm, tehát "testesebbek", mint a HD 6800-asok (23 cm, illetve 25 cm), de éppen akkorák, mint a GeForce GTX 570/580, illetve a korábban kiadott VGA-k közül a GTX 480 és a HD 5870. A felmelegedett levegő egy részét a 80 mm-es ventilátor a kártya "tetején" található rácsokon fújja ki (tehát a számítógépházon belül marad), míg a maradék a csatlakozók mellett található nyílásokon távozhat.
A szellőzőrácsok mellett összesen öt darab videokimenetet találunk, két DVI-t, két mini Displayportot és egy HDMI-t. A HD 5800-asokkal ellentétben a HD 6900-asokból valószínűleg nem készül majd külön Eyefinity verzió, tehát ha esetleg még ennél is több kimenetre lenne szükségünk, akkor egy videokimenet-elosztót kell majd használnunk. Mindkét kártyán két CrossFire-csatlakozó található, ami azt jelenti, hogy összesen négyet kapcsolhatunk belőlük össze, ami értelemszerűen brutális sebességgel kecsegtet, de több magas felbontású monitor meghajtásához éppen erre van szükség. A HD 6950 és a HD 6970 külsőleg gyakorlatilag csak egyetlen ponton különbözik: a HD 6950-en két darab hatpines, a HD 6970-en pedig egy hat- és egy nyolcpines tápcsatlakozót találunk, nyilván azért, mert a 6970-es többet fogyaszt. Érdekes újdonság a CrossFire csatlakozók mellett felbukkanó BIOS kapcsoló, amivel beállíthatjuk, hogy a videokártyán található két BIOS chip közül melyiket használjuk. Az egyik programozható, ha netán a firmware-t szeretnénk frissíteni, a másik viszont állandó, tehát biztonsági mentést tartalmaz arra az esetre, ha valami rosszul sülne el. Igazából ez a legtöbbünk számára felesleges újításnak tűnik, de az új PowerTune megjelenésével elképzelhető, hogy a későbbiekben optimalizált BIOS-ok jelennek majd meg, illetve tuningnál is jól jöhet, ha a fogyasztási limitet szeretnénk feljebb tolni.
A hűtés levétele után sem igazán lehet megkülönböztetni a két videokártyát, olyanok, mint két tojás, a NYÁK teljesen egyforma, mindössze annyit sikerült észrevennünk, hogy a HD 6950-ről hiányzik néhány picike kis komponens.
GPU-k: HD 6970 és HD 6950
A Cayman kódnevű GPU jelentősen megnövekedett a Bartshoz képest, de még a Cypressnél is jóval nagyobb. 389 mm²-es alapterületével azonban még így is csak 8%-kal nagyobb, mint a GTX 460 alapjául szolgáló GF104-es chip, ami az alig 50 000 forintos videokártyákon kap helyet, míg a Cayman köré épülő termékek esetében alaphangon is 90 000 forint a beugró, tehát ilyen téren az AMD továbbra is komoly versenyképességi fölényben van, legalábbis több profitot realizálhat. Az új Fermi, a GF110 520 mm², továbbra is csúcstartó, cserébe viszont tényleg nagyon gyors...
A HD 6970-esen található GPU-ban 1536 aktív számolót találunk 96 textúrázóval egyetemben, órajele pedig 880 MHz. A HD 6950-es GPU-jában csak 1408 számoló aktív és 88 textúrázóval gazdálkodik, órajele pedig 800 MHz. Üresjáratban mindkét kártya GPU-jának órajele 250 MHz-re csökken, ami picit fura, mert a korábbi Radeonok esetében ez az érték 150 MHz volt. A HD 6970 GPU-jának feszültsége 0,9 és 1,175 V, a HD 6950 GPU-jának feszültsége pedig 0,9 és 1,1 V között váltakozik.
Memóriák: HD 6970 és HD 6950

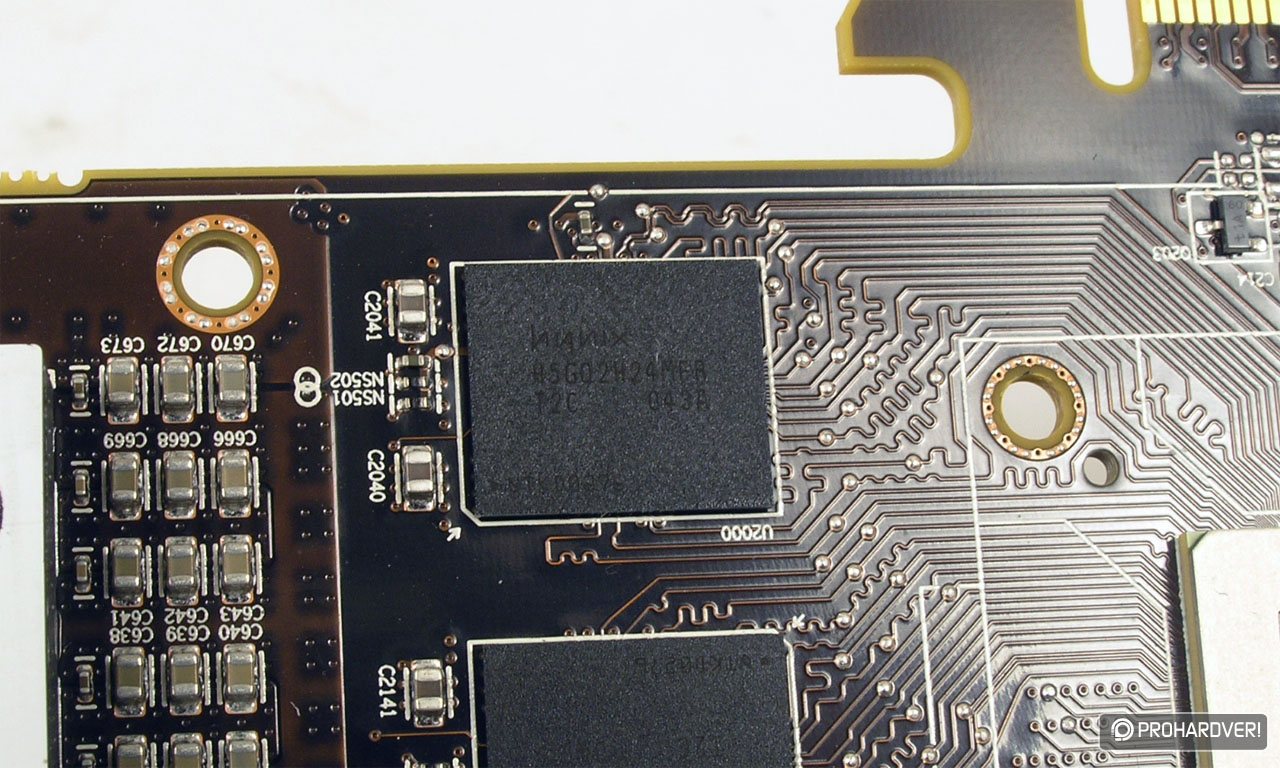

Mindkét videokártyán 2 GB memóriát találunk, ami egy nagyon okos döntés volt, és már nagyon itt volt az ideje, ugyanis korábbi méréseink szerint a csúcskategóriás Radeonok maximális részletességi beállítások és 2560x1600-as felbontás mellett 1 GB memóriával sokszor elvéreztek, míg a GeForceok 1280 MB és 1536 MB memóriával jól bírták a strapát. A 2560x1600-as felbontás keveseket érint, de itt most a csúcskategória versenyzőiről beszélünk, amelyeknek áruknál fogva minél közelebb kell teljesítenie a tökéleteshez, és ebbe beletartozik az is, hogy 2560x1600-as felbontás mellett ne akadozzanak. A HD 6970 memóriájának órajele 1375 MHz (GDDR5 5,5 GHz), a HD 6950 memóriája pedig 1250 MHz-en (GDDR5 5 GHz) jár. Mindkét típuson Hynix chipek találhatóak, a HD 6970-esen ezek H5GQ2H24MFR-R0C (6 GHz/1,5 V), a HD 6950 esetében pedig H5GQ2H24MFR-T2C feliratúak (5 GHz / 1,5 V), tehát ezek alapján a HD 6970-ben több lehet a tuningpotenciál.
| VGA megnevezése | Radeon HD 6970 | Radeon HD 6950 | Radeon HD 5870 | GeForce GTX 580 | GeForce GTX 570 |
|---|---|---|---|---|---|
| GPU kódneve | Cayman | Cypress | GF110 | GF110 | |
| Gyártástechnológia | 40 nm (TSMC) | 40 nm (TSMC) | 40 nm (TSMC) | ||
| Tranzisztorok száma | 2,64 milliárd | 2,15 milliárd | ~3 milliárd | ||
| Chip mérete | 389 mm² | 334 mm² | 520 mm² | ||
| GPU / shader órajele terhelve |
880 MHz | 800 MHz | 850 MHz | 772 MHz 1544 MHz |
732 MHz 1464 MHz |
| GPU / shader órajele üresjáratban |
250 MHz | 250 MHz | 157 MHz | 51 MHz 101 MHz |
|
| Shader processzorok típusa | Szuperskalár | Szuperskalár | Szuperskalár | Stream | Stream |
| Shader egységek száma | 1536 | 1408 | 1600 | 512 | 480 |
| Geometriai teljesítmény | órajelenként 2 háromszög |
órajelenként 2 háromszög | órajelenként 1 háromszög | órajelenként 4 háromszög | órajelenként 4 háromszög |
| Rasztermotor teljesítménye | órajelenként 32 pixel | órajelenként 32 pixel | órajelenként 32 pixel | órajelenként 32 pixel | órajelenként 32 pixel |
| Textúrázók száma | 96 textúracímző és -szűrő | 88 textúracímző és -szűrő | 80 textúracímző és -szűrő | 64 textúracímző és -szűrő | 60 textúracímző és -szűrő |
| ROP egységek száma | 8 blokk (32) | 8 blokk (32) | 8 blokk (32) | 12 blokk (48) | 10 blokk (40) |
| Támogatott DirectX verzió | 11 | 11 | 11 | ||
| Memóriavezérlő | 256 bites hubvezérelt | 256 bites hubvezérelt | 384 bites crossbar | 320 bites crossbar | |
| Memória órajele terhelve | 1375 MHz (GDDR5) | 1250 MHz (GDDR5) | 1200 MHz (GDDR5) | 1002 MHz (GDDR5) | 950 MHz (GDDR5) |
| üresjáratban | 150 MHz | 150 MHz | 300 MHz | 67 MHz | |
| Max. memória-sávszélesség | 176 000 MB/s | 160 000 MB/s | 153 600 MB/s | 192 384 MB/s | 152 000 MB/s |
| HD filmek lejátszásának hardveres támogatása | AVIVO HD (UVD 3) | AVIVO HD (UVD 2) | Purevideo HD (VP4) | ||
| Hivatalos TDP | < 300 watt | < 225 watt | 188 watt | 244 watt | 225 watt |
