Belülről
A Seasonic Platinum Fanless sorozatának három tagja van. Az 520 wattos a legerősebb, a közepes 460 wattos, a legkisebb pedig 400 wattos; kódnevük végén az FL² utótag alapján lehet azonosítani a szériát (pl. SS-520FL²). Tesztalanyunk adatlapja szerint majdnem a teljes, 520 wattos névleges teljesítményét le tudja adni egyben hagyott, 12 voltos ágán. Még fontosabb, hogy hatásfoka megfelel a 80 Plus tanúsítvány Platinum fokozatának, azaz 20 és 100 százalékos terhelés mellett 90% fölötti, feles terhelésen pedig 92% fölötti a hatásfoka.

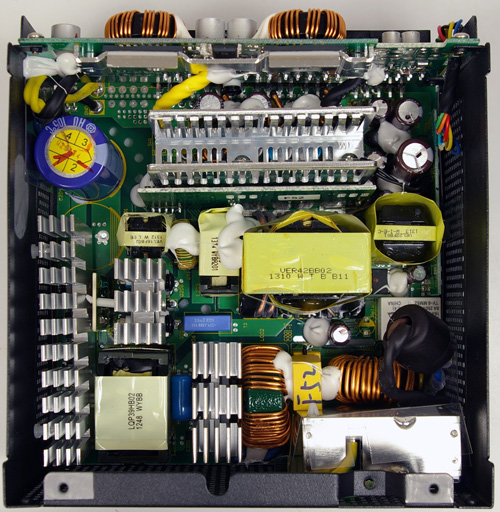

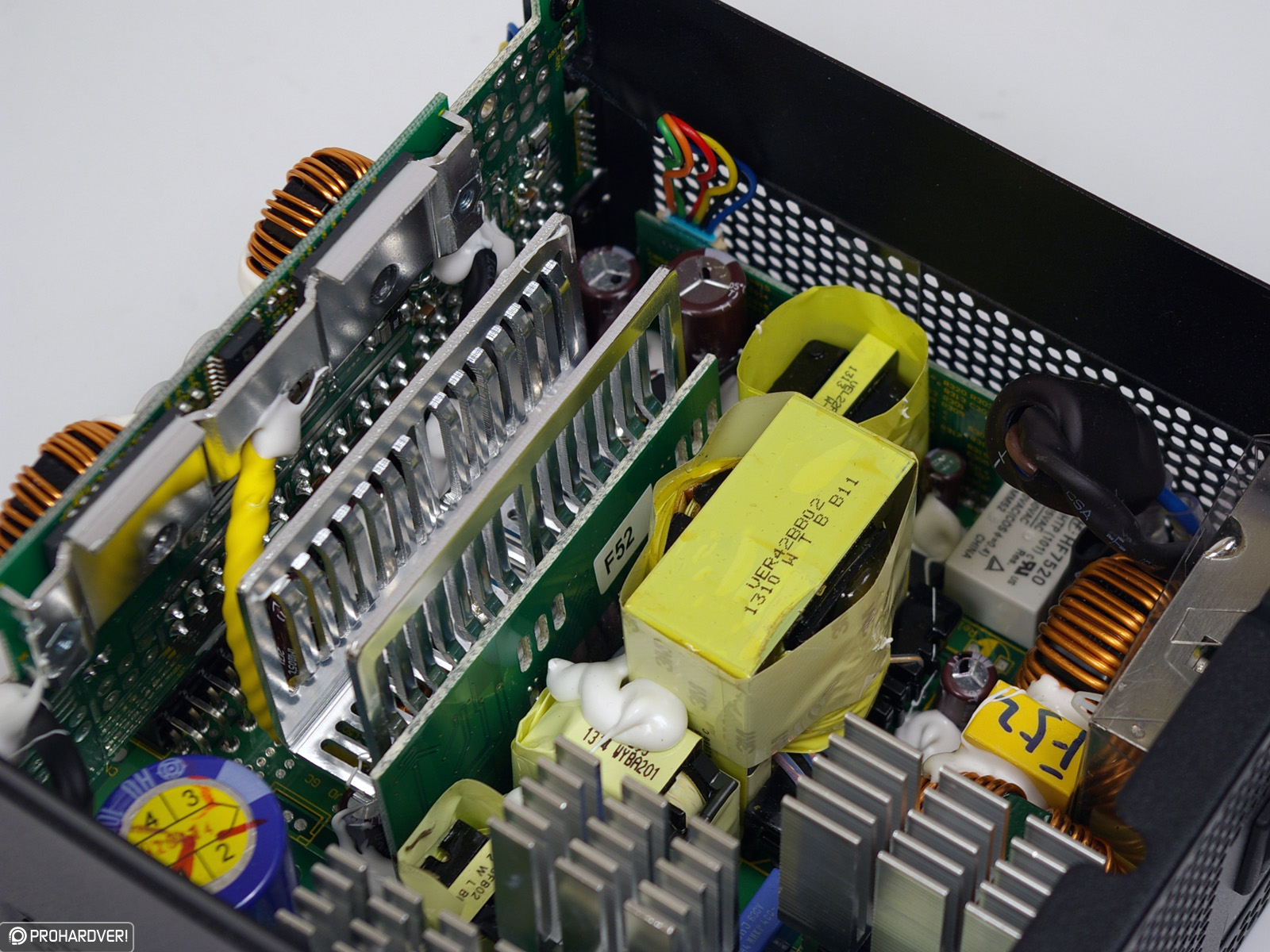

Belül meglehetősen szokatlan elrendezéssel találkoztunk, de ezen egy passzív tápnál nem kell meglepődni. Bordái sokkal vaskosabbak annál, mint amit egy magas hatásfokú, ventilátoros tápnál láthatunk, hiszen itt lényegesen szerényebb légáramlatra lehet számítani, így fontos, hogy a hő minél nagyobb felületen terülhessen szét. Azért összességében nincs túl sok borda a platinás passzívban, házát sem használták fel erre a célra, inkább a lehető legszellősebbre vették a formát.
Természetesen nagyon fejlett kapcsolás kell ahhoz, hogy a táp elérje a 90%-os vagy a fölötti hatásfokot, ami az alacsony hőtermelés kulcsa. A Platinum DC-DC kialakítású, tehát alapvetően 12 voltos egyenáramot állít elő az elektromos hálózatból érkező váltóáramból, majd ebből lesz 3,3, illetve 5 volt.

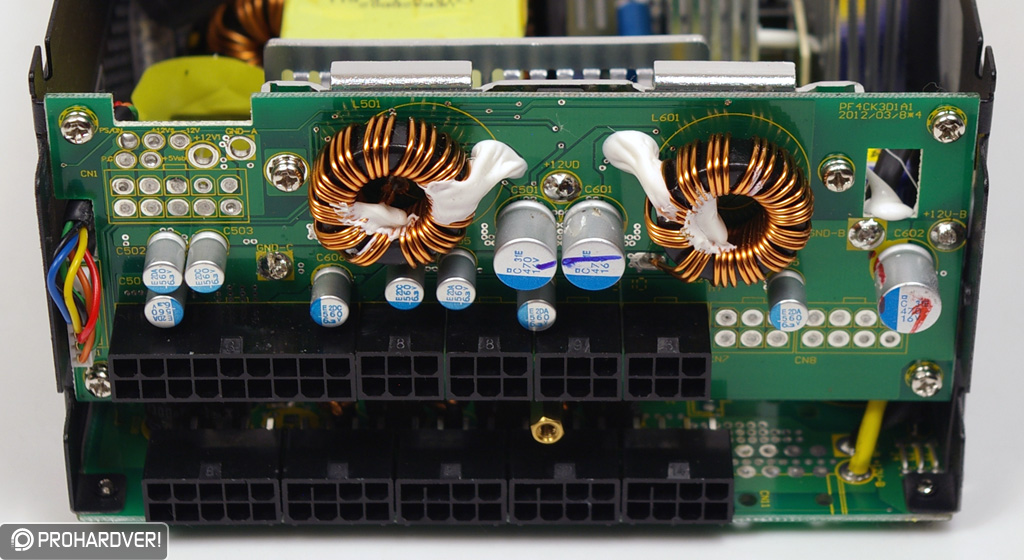

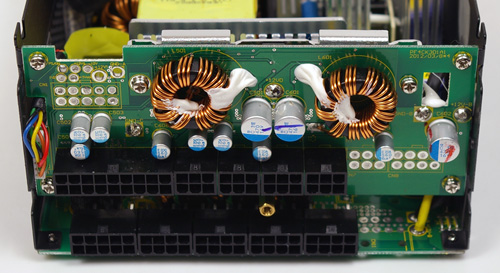

A kisebb feszültségeket létrehozó elektronika nagyobb része a moduláris panelre került, ahová szilárdelektrolitos kondenzátorokat telepítettek. A bemeneti részre 105 °C-ra hitelesített, japán, Hitachi kondenzátort szereltek, a kimeneten szintén japán alkatrészeket találtunk, a Nippon Chemi-Con és Rubycon műhelyéből, tehát minden adott a minőségi belsőhöz, ami magas hőmérsékleten is jól teljesíthet.
