Maxtor Personal Storage 3100 - belső

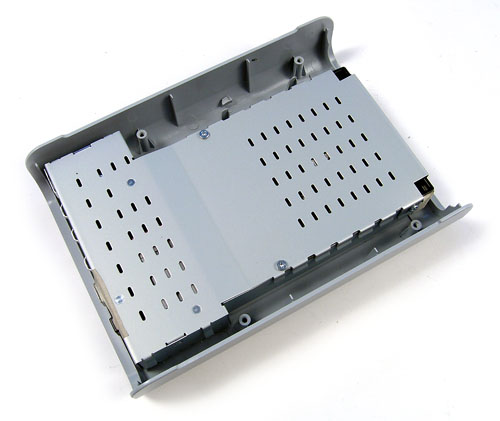

A Personal Storage belseje már távolról sem olyan egyszerű, mint a külseje. A borítás alatt nem a merevlemezt, hanem egy kilyuggatott fémburkot találtunk, ami beborítja az egész adattárat és vezérlőelektronikát is.

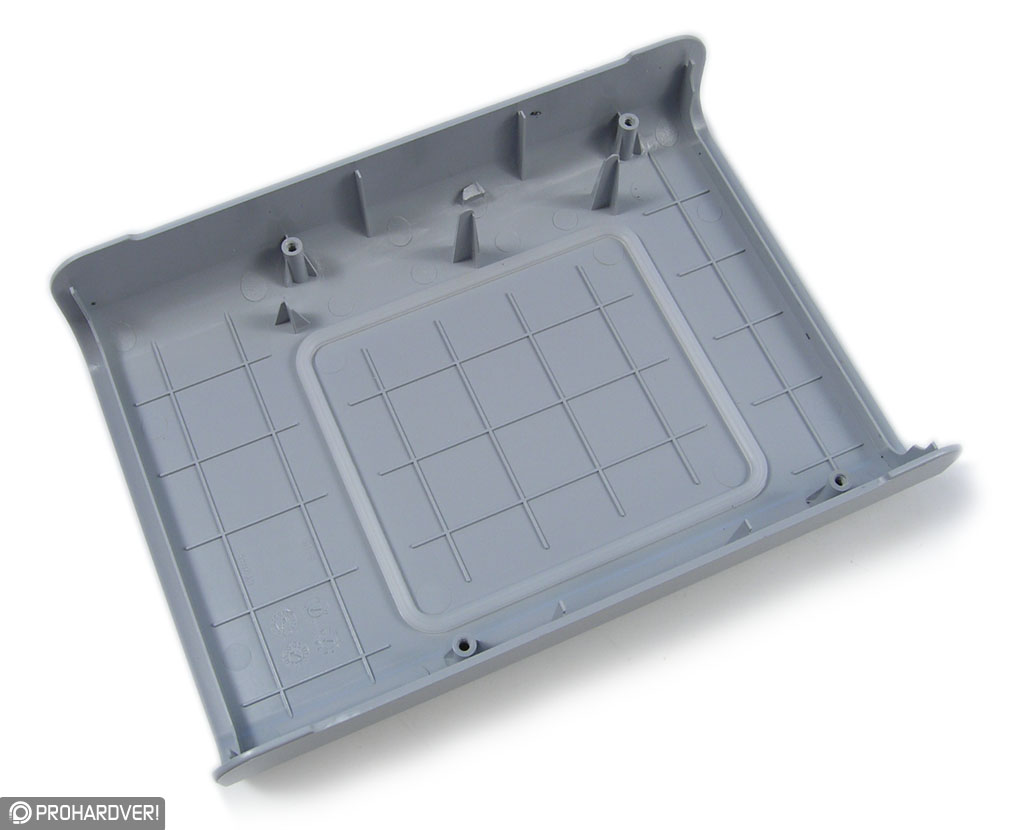

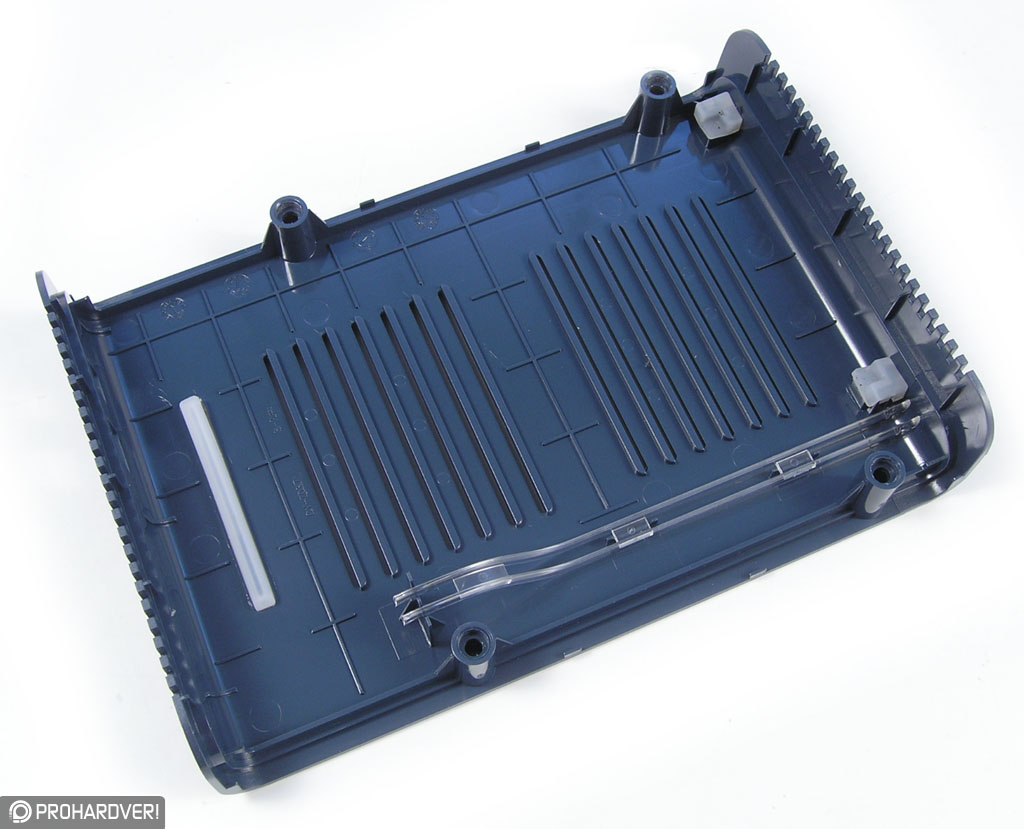

A belső fémházat egyetlen csavar vagy egyéb alkatrész sem fogta a külsőhöz. Az érintkező felületeken rezgéscsillapító gumialátétek vannak, így nem kell számottevő vibrációra és zajosodásra számítani.

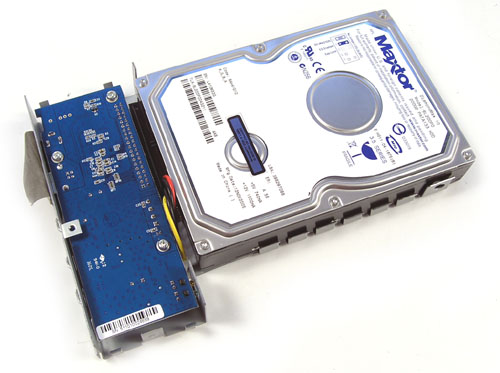

A T-betűre hasonlító belső burkolat alatt egy IDE csatlakozós Maxtor DiamondMax 10 merevlemezt találtunk. A 200 GB-os adattárnak 8 MB-os puffere van.

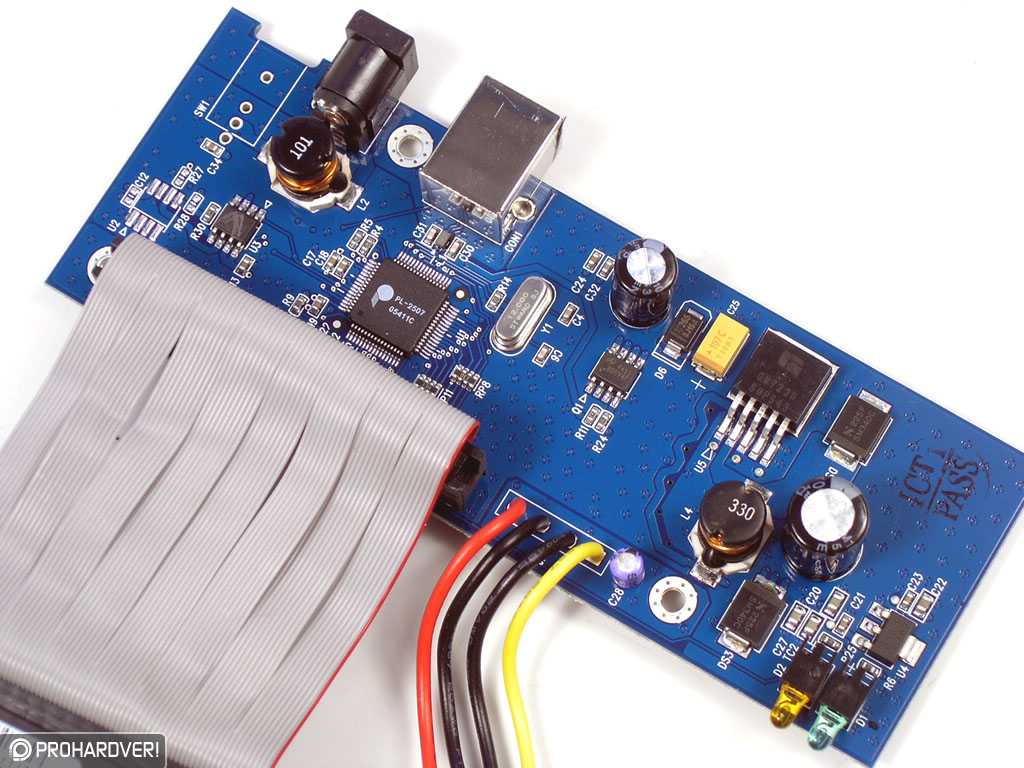

A nyomtatott áramkörön a Profilic PL-2507 USB-IDE vezérlőé a főszerep. Ahogyan a többi képen sem, itt is sem látszik nyoma semmilyen ventilátornak vagy hozzá való csatlakozónak. A Personal Storage 3100-ben a merevlemezre szorosan ráfeszülő, nagy felületű fémburok intézi a hőleadást.
