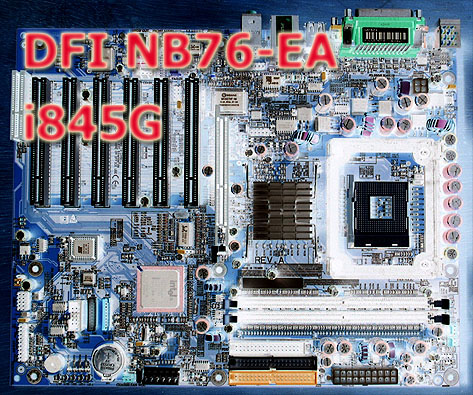

DFI NB76-EA

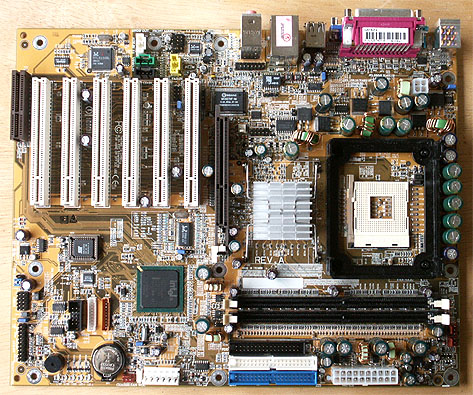

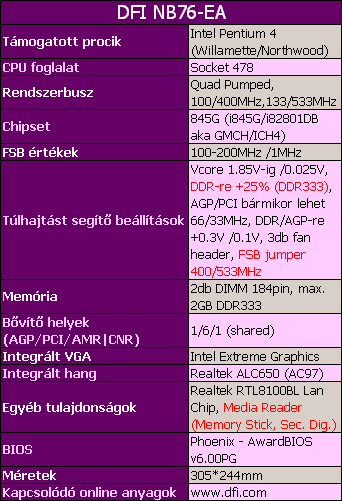

A lapról készített képek önmagukért beszélnek, az alapvető tulajdonságokról így nem is ejtenénk szót, úgyis következik még egy összefoglaló tábla. Amit azonban mindenképp kiemelnénk: erre a lapra a Gigabyte-éval ellentétben csupán 2db DIMM slot került, mégsem fér bele kevesebb RAM! Ez nyilván úgy lehetséges, hogy a Gigabyte 3 slot-ja valójában ugyanúgy csak 4 bankot kezel. Ez utóbbi megoldás előnye, hogy a maximális kapacitás elérése érdekében részben számolhatunk régebbi, egy oldalas modulokkal is. A DFI kicsit szigorúbb ennél.
Maradva továbbra is a díefájnál, fontos megjegyezni, hogy: a lap kialakítása szerintünk alapvetően rendben van, a lap BIOS setup-ja rendezett és viszonylag részletes, sok beállítást enged, hogy a mobónak mindenképp be kell kötni a +12V-ot, Vcore-t 1.85V-ig enged, bár kicsit fura módon, FSB-t MHz-enként skálázhatunk, stb.
KLIKK a nagyhoz!
Ezek egyelőre nem túl jelentős megállapítások, így térjünk is rá a "RAM-hajtáslánc"-ra.. Itt ugyanis jelentős eltérések figyelhetők meg a két alaplap közt. A DFI tapasztalataink szerint három fajta RAM beállítást támogat, úgy mint fixen 100MHz (400MHz), szintén fixen 133MHz (533MHz), valamint FSB+25%, ezzel 133-as FSB mellett ugye a DDR333-at hozza ki.. Ráadásul az alap FSB-ket (100/133) végig jumperelni kell: ennek elmulasztása kínos tapasztalatokat hozott, 400-as FSB-re állítva az 533+ -os értékek rendre elhasaltak.
A Gigabyte ezzel szemben csak és kizárólag +33%-ban gondolkodik, amelyről a boot-képernyő rendre be is számol.
Egy integrált grafikus chipset, főleg ha P4 alá készült, előbb-utóbb mindenképp szembesül a DVD lejátszással.. Ugyan ezt szintén nem próbáltuk ki, ám a szoftveres lejátszásnak elvileg gond nélkül mennie kell. A grafikus mag tulajdonságai közt szerepelt a 350MHz-es integrált RAMDAC is. Nos, mint köztudott, itt sem csak a szimpla MHz-érték a döntő, így eshetett, hogy 85Hz mellett (1024*768) a mi kényes szemünknek már kicsit mosott képpel szembesültünk. Ellenben a 75Hz tiszta volt. Viszont kevés. A DFI dobozában nem csak a képpel is bemutatott kártyaolvasó lapult, hanem egy, az AGP slotba illeszthető kártya is, amin DVI kimenet, valamint egy TV-out is helyet kapott.
Még néhány DFI-s jellemző, aztán visszatérünk vizsgálódásainkhoz.. Intel Application Accelerator (IAA). Ez is be lett mutatva nekünk @ CeBIT, és tényleg vagy 10sec-kel gyorsabban bootolt a DFI lap, ezzel megtámogatva. Sőt, állítólag nem csak itt jótékony, bármilyen alkalmazás futtatásakor odateszi magát, bár Win2K/WinXP alattisága miatt nem próbáltuk.. Ja, és @ DFI büszkék rá nagyon, hogy amíg más gyártó lapja beadja a kulcsot, ha 3.3V-os AGP zsugát tesznek beléje, addig a DFI lapok, ez a mostani biztosan, bírják a gyűrődést! Tessék kipróbálni! :)
A DFI-t három beállítással kínáltuk meg, ezeket a következő tábla foglalja össze.
Fura tapasztalataink voltak a BIOS-beli Vcore állítással, ugyanis az 1.6A-s proci alap 1.5V-jára mindössze hat lépésben engedett feszt pakolni, mint: 1.525V (mérés szerint csak: 1.50-1.52V), 1.55V (1.52-1.53V), (1.74-1.76V), (1.77V), (1.8V), valamint (1.82-1.84V). Mindezt pedig úgy, hogy 1.55V felett minden "75"-re végződő feszültségérték esetén 1.74-1.76V-ot, minden "egészre" végződő esetben 1.77-et, "25" esetén 1.8V-ot, "50"-nél pedig 1.82-t osztott a procinak!.. Izgalmas. Ráadásul 1.55 fölött már nem tudott a lap resetelni, míg 1.55-ig (ez ugye három lépcső..) gond nélkül ment neki. A proci egyébként 133-on alapfeszen elfutott.
Szintén a lap stabilitásának rovására írandó, hogy ugyanazokkal a RAM-időzítésekkel (2-5-2-2), amelyekkel 100MHz-es FSB mellett a DDR266-ra pakolt (aszinkron 133MHz) RAM gond nélkül működött, 156(153)MHz magasságában már nem boldogult az alaplap. Vissza is kellett venni belőlük. (2.5-7-3-3)
A három beállítás így érdekes erőviszonyokat hozott: az FSB/RAM-ra 156/133-mal szemben a 133/166 rendre izmosabb végeredményt produkált. Csak emlékeztetőül: a Gigabyte teteje 164/218MHz volt!..
A magunk dolgát nehezítettük azzal, hogy a procit végig csúcsra járattuk: amíg 153-on az on/off procedúra mindig hozott pozitív eredményt, addig 156-on már messze nem volt ez így..
