A hűtés, és ami alatta van
Olvasóink kíváncsiságának kielégítése végett ezt a kártyát is "levetkőztettük", amihez első körben 11 csavart kellett eltávolítanunk.
[+]
Látható, hogy a NYÁK elrendezése jelentősen eltér a GTX 680-nál látottakhoz képest. A tápellátás a kártya elejébe költözött, valamint a GPU is közelebb került ahhoz.
[+]
A helytakarékos elrendezéssel jó néhány centit le tudott csípni a nyomtatott áramkör hosszából az NVIDIA, ez minden bizonnyal a kártya hosszának csökkenése mellett a gyártási költségeket is redukálta bizonyos mértékben. Az egyedinek nevezhető kialakítás okán a PWM-es ventilátor egy külön műanyag lapra rögzítve kapott helyet a kártya végén.
[+]

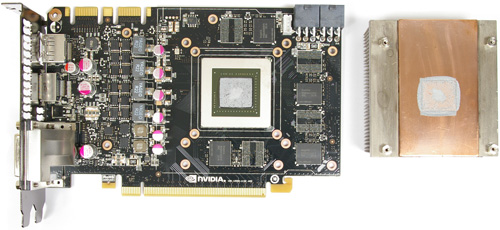

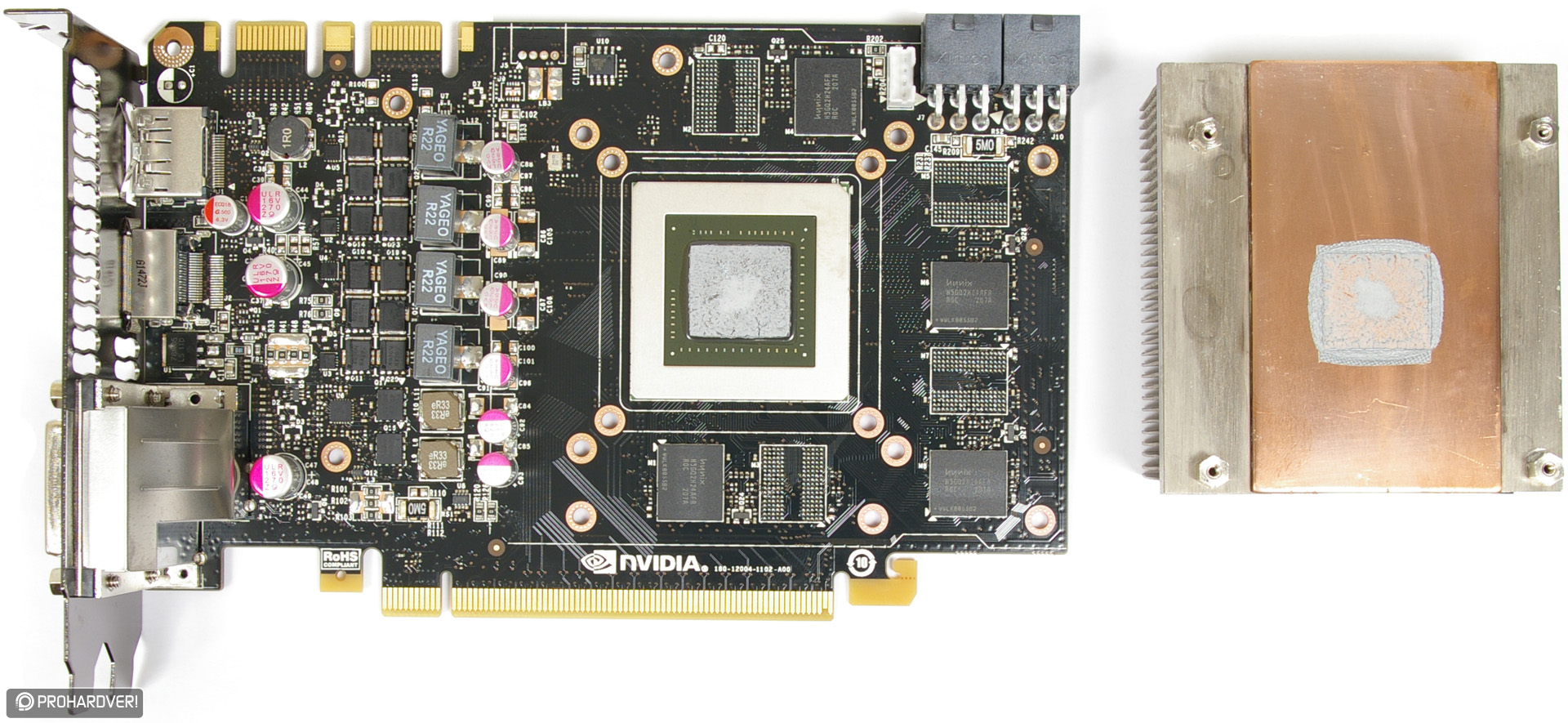

A bordák és a ventilátor eltávolítása után látható csak igazán, hogy mennyire rövid a NYÁK.
[+]

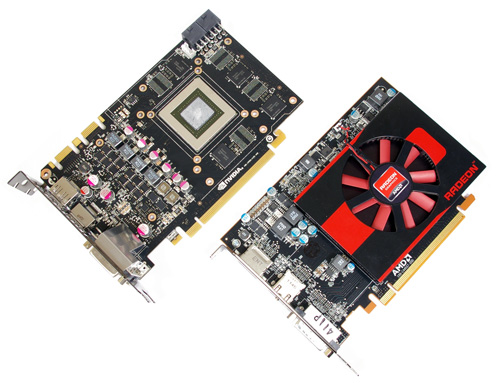

Érdekességképpen gyorsan megkerestük, hogy melyik közelmúltban megjelent VGA hosszához áll legközelebb a referencia GTX 670. Kisebb meglepetésre a középkategória alsó házában található HD 7750 lett a kiválasztott, melynek NYÁK-ja mindössze néhány milliméterrel rövidebb az új GeForce-énál.

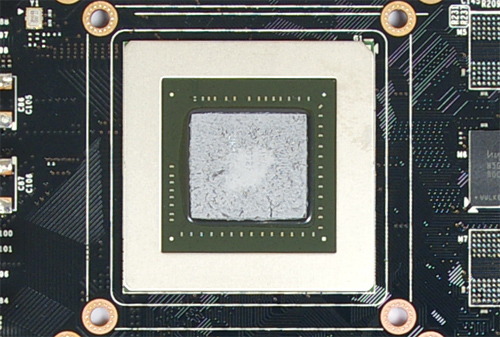

A 28 nm-es GK104 kódjelű GPU 294 mm2 területű, melyen 3,54 milliárd tranzisztort vonultat fel. A chipet tekintve további fontos differencia a GTX 680-nál látott variánshoz képest, hogy az alapórajel 1006-ról 915 MHz-re, míg a GPU Boost órajele 1058-ról 980 MHz-re csökkent.

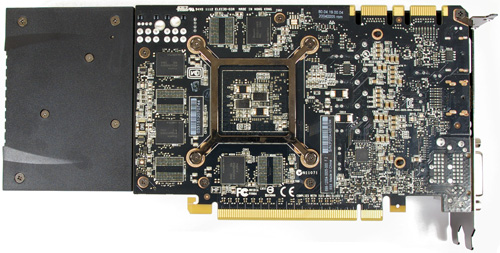

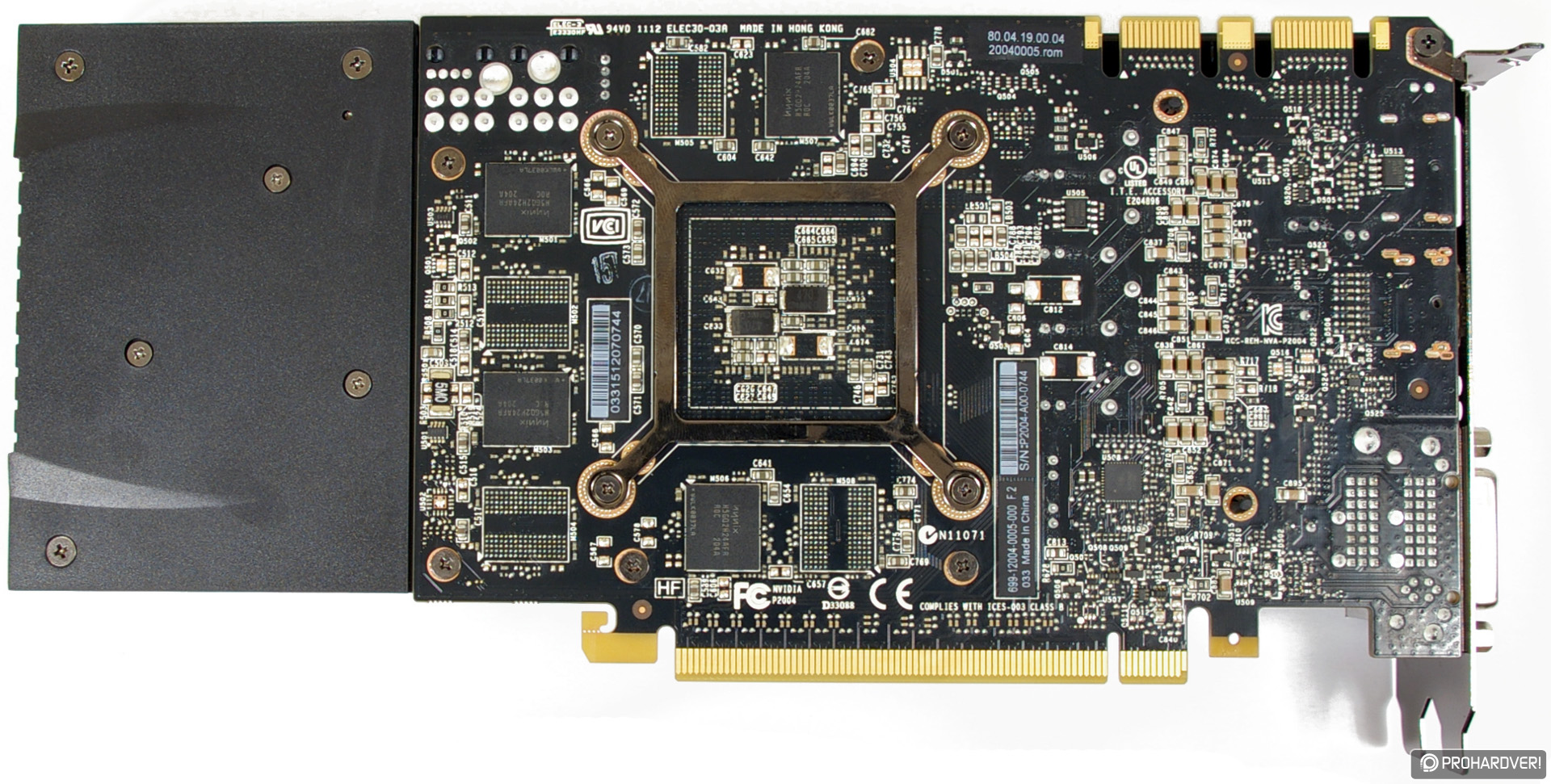

A GPU mellett szokás szerint a memóriák kaptak helyet, melyek a GTX 680-hoz hasonlóan 256 bites buszon keresztül csatlakoznak a központi egységhez. A chipek a NYÁK két oldalán lettek elosztva, melyek itt is a Hynix műhelyéből származnak. A H5GQ2H24AFR-R0C típusjelzésű modellek hivatalosan 6 GHz-es effektív sebességre képesek 1,5 voltos feszültség mellett. Az egyenként 2 gigabit (256 MB) kapacitású egységekből nyolc darab került a NYÁK-ra, amely így összesen 2 GB memóriát jelent, melyek effektív órajele a GTX 680-hoz hasonlóan itt is 6008 MHz. Említésre méltó, hogy az áramköri lapon 16 chipnek van hely, ergo akár 4 GB memória is elférne a GPU mellett.
[+]

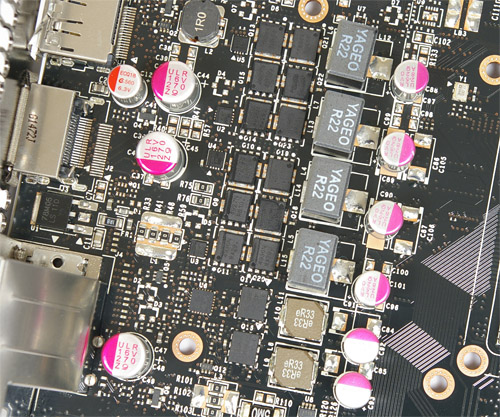

A tápellátás a referencia GTX 670-nél sem lett túlbonyolítva. Ez is a GTX 680-nál látottra hajaz, de vannak kisebb eltérések. Egy fázis két MOSFET-ből és egy vezérlőchipből épül fel, melyekből összesen négy található a referencia GTX 670-en. Ezek vezérléséért a hátoldalon található, ON Semiconductor műhelyéből származó, NCP5392P típusjelölésű kontroller felel.
[+]
