Az MSI felkészült a Haswell startjára, így több tucat alaplapot jelentett be a cég, a legkülönfélébb igények lefedése érdekében. Az LGA1150-es foglalattal rendelkező újdonságok a Z87, a H87 és a B85 jelzésű vezérlőhidakra alapoznak, melyekről az alábbi hírben írtunk bővebben.
Hirdetés
Az alaplapok közötti főbb eltéréseket az alábbi táblázatok foglalják össze:
| Típus | Z87 XPOWER | Z87 MPOWER MAX | Z87 MPOWER |
|---|---|---|---|
| Alaplapszabvány | ATX | ATX | ATX |
| x16-os PCI Express 3.0-s portok száma |
5 (maximum 32 csatorna) |
3 (maximum 16 csatorna) | 3 (maximum 16 csatorna) |
| x1-es PCI Express 2.0-s portok száma | 2 | 4 | 4 |
| PCI portok száma |
- | - | - |
| Több VGA támogatása |
CrossFireX és SLI |
CrossFireX és SLI | CrossFireX és SLI |
| Kijelzőkimenetek |
DisplayPort / 2xHDMI | DisplayPort / 2xHDMI | DisplayPort / 2xHDMI |
| DDR3 DIMM csatoló | 4 (max. 64 GB) |
4 (max. 64 GB) | 4 (max. 64 GB) |
| Vezérlőhíd | Z87 | Z87 | Z87 |
| Integrált HD hangkodek | ALC1150 (nyolccsatornás) | ALC1150 (nyolccsatornás) | ALC1150 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 12/6 | 6/10 | 8/8 |
| 6 Gbps-os SATA portok száma | 10 | 8 | 8 |
| Ethernet vezérlő | Killer E2205 | Killer E2205 | Killer E2205 |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 |

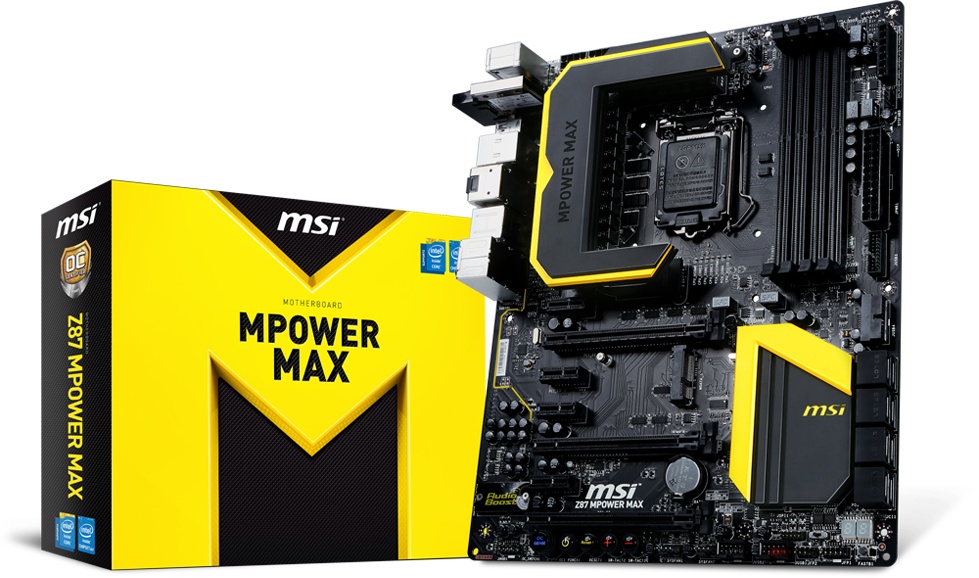

MSI Z87 XPOWER, MPOWER MAX és MPOWER [+]
| Típus | Z87-GD65 GAMING | Z87-G45 GAMING |
|---|---|---|
| Alaplapszabvány | ATX | ATX |
| x16-os PCI Express 3.0-s portok száma |
3 (maximum 16 csatorna) |
3 (maximum 16 csatorna) |
| x1-es PCI Express 2.0-s portok száma | 4 | 4 |
| PCI portok száma |
- | - |
| Több VGA támogatása |
CrossFireX és SLI |
CrossFireX és SLI |
| Kijelzőkimenetek |
HDMI / DVI-D / D-Sub | HDMI / DVI-D / D-Sub |
| DDR3 DIMM csatoló | 4 (max. 64 GB) |
4 (max. 64 GB) |
| Vezérlőhíd | Z87 | Z87 |
| Integrált HD hangkodek | ALC1150 (nyolccsatornás) | ALC1150 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 6/8 | 6/8 |
| 6 Gbps-os SATA portok száma | 8 | 6 |
| Ethernet vezérlő | Killer E2205 | Killer E2205 |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 |

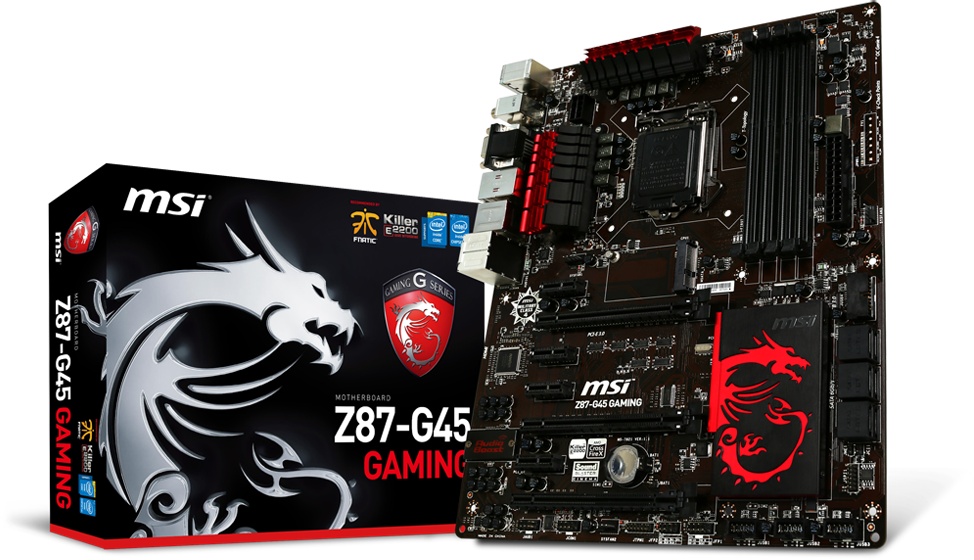

MSI Z87-GD65 és Z87-G45 GAMING [+]
| Típus | Z87I | Z87-G43 | Z87-G41 PC Mate | Z87M-G43 |
|---|---|---|---|---|
| Alaplapszabvány | Mini-ITX | ATX | ATX | microATX |
| x16-os PCI Express 3.0-s portok száma |
1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | - | 2/1 (teljes hosszúságú) | 2/1 (teljes hosszúságú) | 2/1 (teljes hosszúságú) |
| PCI portok száma |
- | 3 | 2 | - |
| Több VGA támogatása |
- |
CrossFire | CrossFire | CrossFire |
| Kijelzőkimenetek |
DisplayPort / DVI-I / HDMI | HDMI / DVI-D / D-Sub | HDMI / DVI-D / D-Sub | DisplayPort / HDMI / DVI-D / D-Sub |
| DDR3 DIMM csatoló | 2 (max. 32 GB) |
4 (max. 64 GB) | 4 (max. 64 GB) | 4 (max. 64 GB) |
| Vezérlőhíd | Z87 | Z87 | Z87 | Z87 |
| Integrált HD hangkodek | ALC892 (nyolccsatornás) | ALC892 (nyolccsatornás) | ALC887 (nyolccsatornás) | ALC892 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 12/4 | 4/10 | 4/8 | 4/10 |
| 6 Gbps-os SATA portok száma | 4 | 6 | 6 | 6 |
| Ethernet vezérlő | 2x Realtek 8111E | Realtek 8111E | Realtek 8111G | Realtek 8111G |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 |

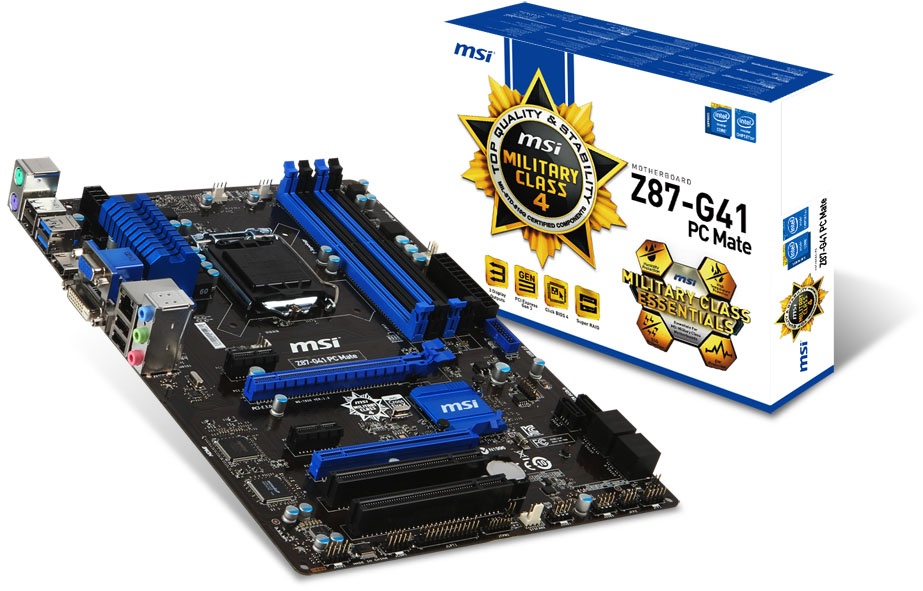

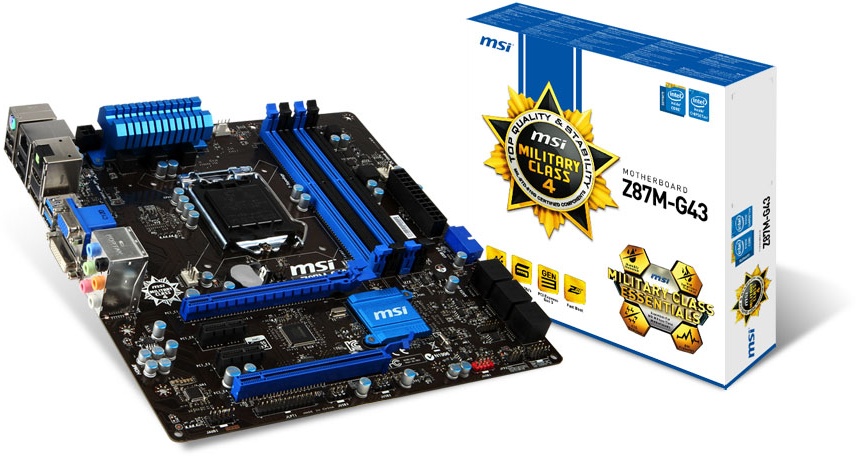

MSI Z87-G41 PC Mate, Z87-G43, Z87I és Z87M-G43 [+]
| Típus | H87-G43 | H87-G41 PC Mate | H87M-G43 | H87I |
|---|---|---|---|---|
| Alaplapszabvány | ATX | ATX | microATX | Mini-ITX |
| x16-os PCI Express 3.0-s portok száma |
1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | 2/1 (teljes hosszúságú) | 2/1 (teljes hosszúságú) | 2/1 (teljes hosszúságú) | 2/1 (teljes hosszúságú) |
| PCI portok száma |
3 | 2 | - | - |
| Több VGA támogatása |
CrossFire | CrossFire | CrossFire | - |
| Kijelzőkimenetek |
HDMI / DVI-D / D-Sub | HDMI / DVI-D / D-Sub | DisplayPort / HDMI / DVI-D / D-Sub | DisplayPort / DVI-I / HDMI |
| DDR3 DIMM csatoló | 4 (max. 64 GB) |
4 (max. 64 GB) | 4 (max. 64 GB) | 2 (max. 32 GB) |
| Vezérlőhíd | H87 | H87 | H87 | H87 |
| Integrált HD hangkodek | ALC892 (nyolccsatornás) | ALC887 (nyolccsatornás) | ALC892 (nyolccsatornás) | ALC892 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 4/10 | 4/8 | 4/10 | 6/4 |
| 6 Gbps-os SATA portok száma | 6 | 6 | 6 | 4 |
| Ethernet vezérlő | Realtek 8111E | Realtek 8111G | Realtek 8111G | Realtek 8111E |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 |

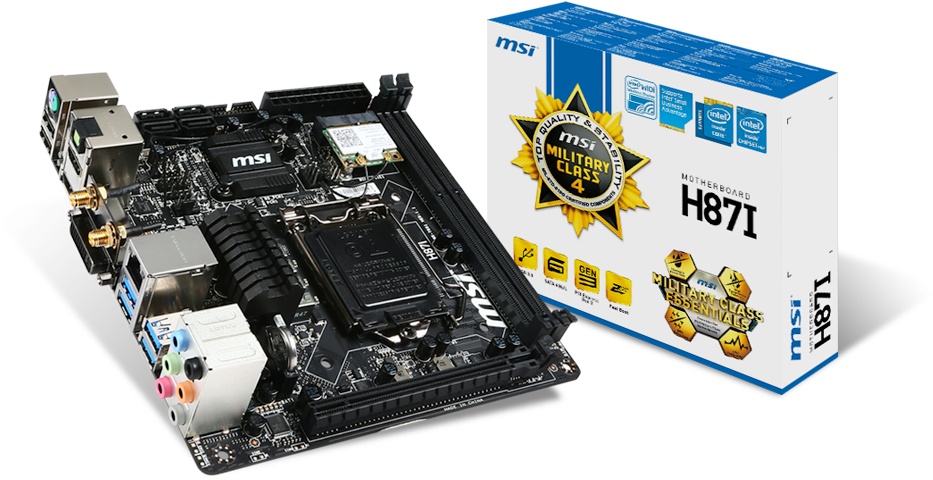

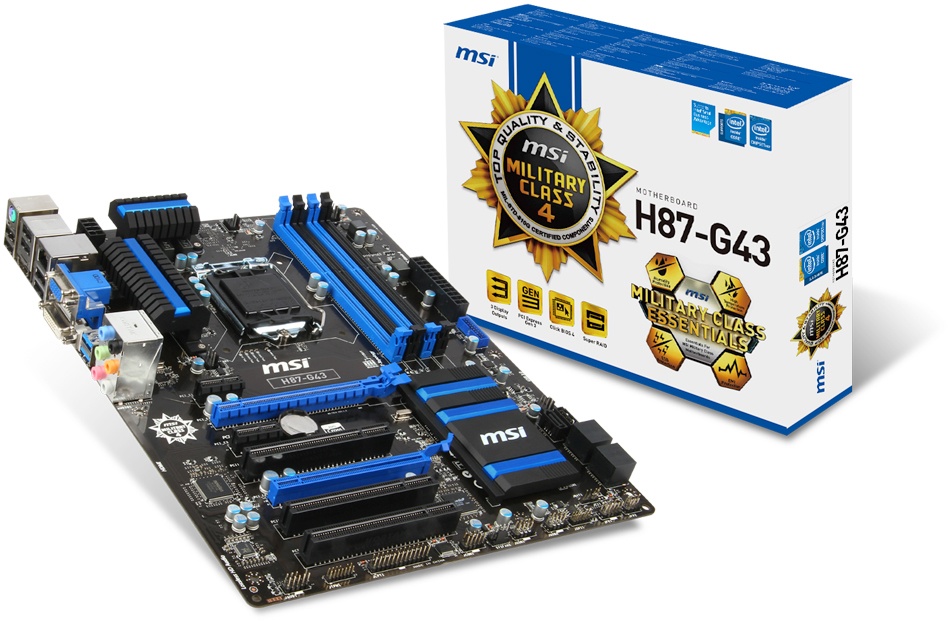

MSI H87I és H87-G43 [+]
| Típus | H87M-P32 | H87M-P33 | H87M-E33 |
|---|---|---|---|
| Alaplapszabvány | microATX | microATX | microATX |
| x16-os PCI Express 3.0-s portok száma |
1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) |
| x1-es PCI Express 2.0-s portok száma | 1 | 1 | 1 |
| PCI portok száma |
2 | - | - |
| Több VGA támogatása |
- | - | - |
| Kijelzőkimenetek |
D-Sub | DVI-D / D-Sub | HDMI / D-Sub |
| DDR3 DIMM csatoló | 2 (max. 32 GB) |
2 (max. 32 GB) | 2 (max. 32 GB) |
| Vezérlőhíd | H87 | H87 | H87 |
| Integrált HD hangkodek | ALC887 (nyolccsatornás) | ALC887 (nyolccsatornás) | ALC887 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 4/6 | 2/8 | 2/8 |
| 6 Gbps-os SATA portok száma | 4 | 4 | 4 |
| Ethernet vezérlő | Realtek 8111G | Realtek 8111G | Realtek 8111G |
| Típus | B85-G43 | B85-G41 PC Mate | B85M-E33 | B85M-P33 |
|---|---|---|---|---|
| Alaplapszabvány | ATX | ATX | microATX | microATX |
| x16-os PCI Express 3.0-s portok száma |
1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | 2/1 (teljes hosszúságú) | 2/1 (teljes hosszúságú) | 1/- | 1/- |
| PCI portok száma |
3 | 2 | - | - |
| Több VGA támogatása |
CrossFire | CrossFire | - | - |
| Kijelzőkimenetek |
HDMI / DVI-D / D-Sub | HDMI / DVI-D / D-Sub | HDMI / D-Sub | DVI-D / D-Sub |
| DDR3 DIMM csatoló | 4 (max. 64 GB) |
4 (max. 64 GB) | 2 (max. 32 GB) | 2 (max. 32 GB) |
| Vezérlőhíd | B85 | B85 | B85 | B85 |
| Integrált HD hangkodek | ALC892 (nyolccsatornás) | ALC887 (nyolccsatornás) | ALC887 (nyolccsatornás) | ALC887 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 4/8 | 4/8 | 2/10 | 2/8 |
| 3/6 Gbps-os SATA portok száma | 2/4 | 2/4 | 2/2 | 2/2 |
| Ethernet vezérlő | Realtek 8111E | Realtek 8111G | Realtek 8111G | Realtek 8111G |
| Típus | B85I | B85M-G43 | B85M-P32 | B85M-E43 DASH |
|---|---|---|---|---|
| Alaplapszabvány | Mini-ITX | microATX | microATX | microATX |
| x16-os PCI Express 3.0-s portok száma |
1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) | 1 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | - | 2/1 (teljes hosszúságú) | 1/- | 2/- |
| PCI portok száma |
- | - | 2 | 1 |
| Több VGA támogatása |
- | CrossFire | - | - |
| Kijelzőkimenetek |
DisplayPort / HDMI / DVI-I | DisplayPort / HDMI / DVI-D / D-Sub | D-Sub | HDMI / DVI-D / D-Sub |
| DDR3 DIMM csatoló | 2 (max. 32 GB) |
4 (max. 64 GB) | 2 (max. 32 GB) | 4 (max. 64 GB) |
| Vezérlőhíd | B85 | B85 | B85 | B85 |
| Integrált HD hangkodek | ALC892 (nyolccsatornás) | ALC892 (nyolccsatornás) | ALC887 (nyolccsatornás) | ALC887 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 4/6 | 4/8 | 4/6 | 4/8 |
| 3/6 Gbps-os SATA portok száma | 2/4 | 2/4 | 2/2 | 2/4 |
| Ethernet vezérlő | Realtek 8111E | Realtek 8111G | Realtek 8111E | Realtek 8111DP |

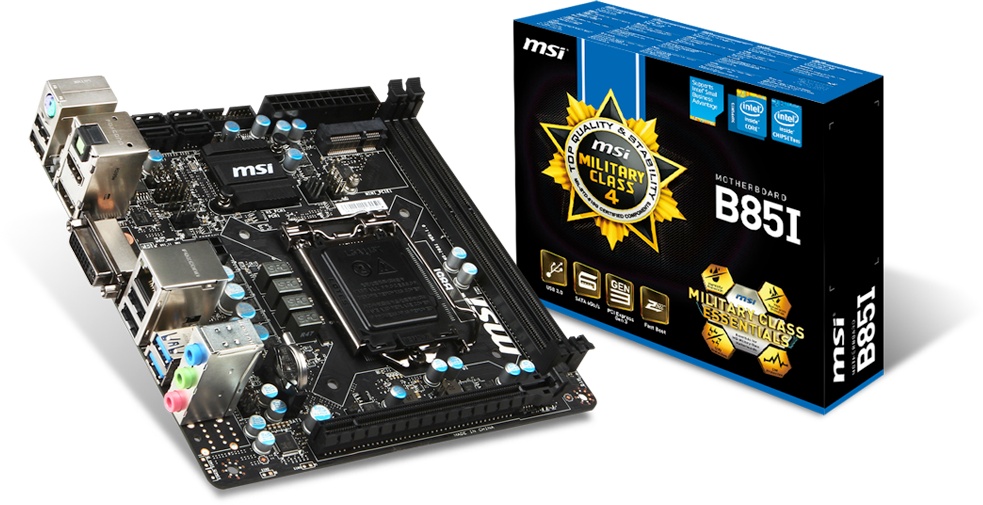

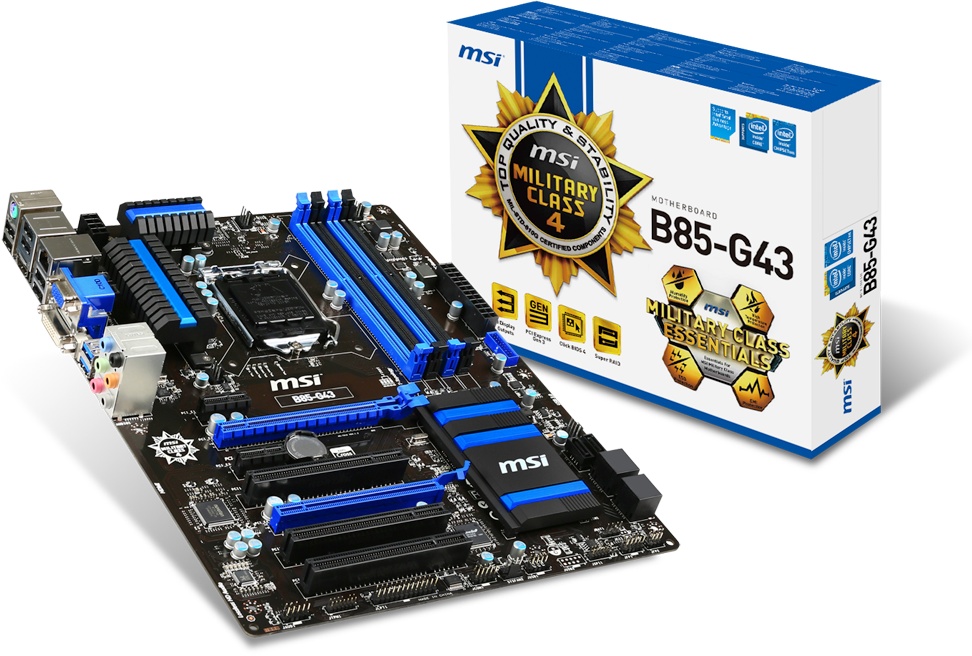

MSI B85I és B85-G43 [+]
A táblázatokban szereplő alaplapok hivatalosan is kezelik az 1600 MHz-es DDR3 szabványú memóriamodulokat, ami egyébként az Intel integrált memóriavezérlőjéből ered. Természetesen nem hivatalosan magasabb órajelet is el lehet érni, de ez tuningnak számít.
Az MSI új alaplapok szállítását már megkezdte.
