Számos Z97-es és H97-es alaplappal készült az ASRock

Az ASRock sem várta meg az Intel Z97-es és H97-es vezérlőhidakra vonatkozó hivatalos start időpontját, így idő előtt bemutatták az új alaplapjaikat. Az LGA1150-es foglalattal rendelkező újdonságok természetesen a korábban megjelent Haswell, és az érkező újabb generációs Intel processzorokat támogatják, amelyekről majd később lehet beszélni.

Hirdetés

Az alaplapok jellemzőit és az egyes modellek közötti eltéréseket az alábbi táblázatok foglalják össze:

ASRock Intel Z97-es vezérlőhídra épülő alaplapok
Típus Z97 Extreme6 Z97 Extreme4 Z97 Pro4
Alaplapszabvány ATX ATX ATX
x16-os PCI Express 3.0-s portok száma
2 (maximum 16 csatorna)
3 (maximum 16 csatorna) 1 (maximum 16 csatorna)
x1/x2/x4-es PCI Express 2.0-s portok száma 2/1 (teljes hosszúságú)/- 3/-/- 2/-/1 (teljes hosszúságú)
PCI portok száma
- - 2
Több VGA támogatása
CrossFireX és SLI
CrossFireX és SLI CrossFireX
Kijelzőkimenetek
DisplayPort / HDMI / DVI-I DisplayPort / HDMI / DVI-D / D-Sub
HDMI / DVI-D / D-Sub
DDR3 DIMM csatoló 4 (max. 32 GB)
4 (max. 32 GB) 4 (max. 32 GB)
Vezérlőhíd Z97 Z97 Z97
Integrált HD hangkodek ALC1150 (nyolccsatornás) ALC1150 (nyolccsatornás) ALC892 (nyolccsatornás)
USB 3.0/2.0-s portok száma 6/8 8/6 6/8
6 Gbps-os SATA/eSATA portok száma 10/1 8/- 6/-
Ethernet vezérlő Intel I218V / Realtek 8111GR Intel I218V Intel I218V
RAID támogatás 0/1/5/10 0/1/5/10 0/1/5/10
Mini PCI Express portok száma 1 - -
M.2 portok száma 1 1
1
Ultra M.2 portok száma 1 - -
SATA Express portok száma 1 1
1

ASRock Z97 Extreme6, Z97 Extreme4 és Z97 Pro4 ASRock Z97 Extreme6, Z97 Extreme4 és Z97 Pro4 ASRock Z97 Extreme6, Z97 Extreme4 és Z97 Pro4
ASRock Z97 Extreme6, Z97 Extreme4 és Z97 Pro4 [+]

ASRock Intel Z97-es vezérlőhídra épülő alaplapok
Típus Z97E-ITX/ac Fatal1ty Z97X Killer Fatal1ty Z97 Killer
Alaplapszabvány Mini-ITX ATX ATX
x16-os PCI Express 3.0-s portok száma
1 (maximum 16 csatorna)
3 (maximum 16 csatorna) 1 (maximum 16 csatorna)
x1/x4-es PCI Express 2.0-s portok száma - 3/- 2/1 (teljes hosszúságú)
PCI portok száma
- - 2
Több VGA támogatása
-
CrossFireX és SLI CrossFireX
Kijelzőkimenetek
DisplayPort / HDMI / DVI-I / D-Sub DisplayPort / HDMI / DVI-D / D-Sub HDMI / DVI-D / D-Sub
DDR3 DIMM csatoló 2 (max. 16 GB)
4 (max. 32 GB) 4 (max. 32 GB)
Vezérlőhíd Z97 Z97 Z97
Integrált HD hangkodek ALC1150 (nyolccsatornás) ALC1150 (nyolccsatornás) ALC1150 (nyolccsatornás)
USB 3.0/2.0-s portok száma 6/6 4/8 6/7
6 Gbps-os SATA portok száma 6 6 6
Ethernet vezérlő Intel I218V Qualcomm Athreos Killer E2201 Qualcomm Athreos Killer E2201
RAID támogatás 0/1/5/10 0/1/5/10 0/1/5/10
Mini PCI Express portok száma 1 - -
M.2 portok száma 1 1
1
SATA Express portok száma 1 1 1
Wi-Fi IEEE 802.11a/b/g/n/ac -
-
Bluetooth 4.0 - -

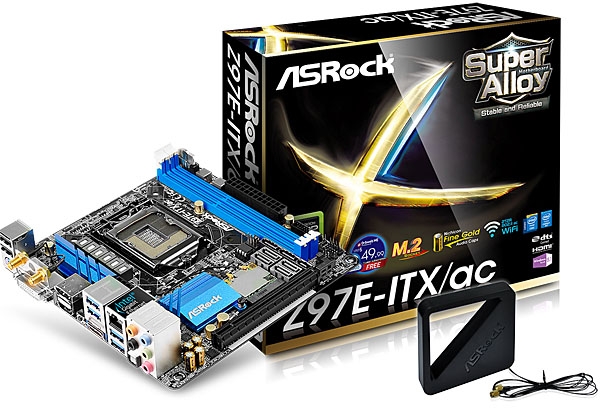

ASRock Z97E-ITX/ac, Fatal1ty Z97X Killer és Fatal1ty Z97 Killer ASRock Z97E-ITX/ac, Fatal1ty Z97X Killer és Fatal1ty Z97 Killer ASRock Z97E-ITX/ac, Fatal1ty Z97X Killer és Fatal1ty Z97 Killer
ASRock Z97E-ITX/ac, Fatal1ty Z97X Killer és Fatal1ty Z97 Killer [+]

ASRock Intel H97-es vezérlőhídra épülő alaplapok
Típus Fatal1ty H97 Performance Fatal1ty H97 Killer
Alaplapszabvány ATX ATX
x16-os PCI Express 3.0-s portok száma
1 (maximum 16 csatorna) 1 (maximum 16 csatorna)
x1/x4-es PCI Express 2.0-s portok száma 2/1 (teljes hosszúságú) 2/1 (teljes hosszúságú)
PCI portok száma
3 2
Több VGA támogatása
CrossFireX
CrossFireX
Kijelzőkimenetek
HDMI / DVI-D / D-Sub HDMI / DVI-D / D-Sub
DDR3 DIMM csatoló 4 (max. 32 GB)
4 (max. 32 GB)
Vezérlőhíd H97 H97
Integrált HD hangkodek ALC1150 (nyolccsatornás) ALC1150 (nyolccsatornás)
USB 3.0/2.0-s portok száma 5/8 5/8
6 Gbps-os SATA portok száma 6 6
Ethernet vezérlő Intel I218V Qualcomm Athreos Killer E2201
RAID támogatás 0/1/5/10 0/1/5/10
M.2 portok száma - 1
SATA Express portok száma - 1

ASRock Fatal1ty H97 Performance és Fatal1ty H97 Killer ASRock Fatal1ty H97 Performance és Fatal1ty H97 Killer
ASRock Fatal1ty H97 Performance és Fatal1ty H97 Killer [+]

A táblázatokban szereplő alaplapok hivatalosan is kezelik az 1600 MHz-es DDR3 szabványú memóriamodulokat, ami egyébként az Intel integrált memóriavezérlőjéből ered. Természetesen nem hivatalosan magasabb órajelet is el lehet érni, de ez tuningnak számít.

Az ASRock az új alaplapok szállítását már megkezdte.
