Az MSI is bemutatta az Intel Z97-es és H97-es vezérlőhidakra épülő alaplapjait. Az LGA1150-es foglalattal rendelkező újdonságok a korábban megjelent Haswell, illetve a mától elérhető frissített Intel processzorokat támogatják.
Az alaplapok jellemzőit és az egyes modellek közötti eltéréseket az alábbi táblázatok foglalják össze:
| Típus | Z97 XPOWER AC | Z97 MPOWER MAX AC | Z97 MPOWER |
|---|---|---|---|
| Alaplapszabvány | ATX | ATX | ATX |
| x16-os PCI Express 3.0-s portok száma |
5 (maximum 16 csatorna) |
3 (maximum 16 csatorna) | 3 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | 2/- | 4/- | 3/1 (teljes hosszúságú) |
| PCI portok száma |
- | - | - |
| Több VGA támogatása |
CrossFireX és SLI |
CrossFireX és SLI | CrossFireX és SLI |
| Kijelzőkimenetek |
DisplayPort / HDMI | DisplayPort | DisplayPort / HDMI |
| DDR3 DIMM csatoló | 4 (max. 32 GB) |
4 (max. 32 GB) | 4 (max. 32 GB) |
| Vezérlőhíd | Z97 | Z97 | Z97 |
| Integrált HD hangkodek | ALC1150 (nyolccsatornás) | ALC1150 (nyolccsatornás) | ALC1150 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 12/6 | 12/6 | 8/8 |
| 6 Gbps-os SATA portok száma | 10 | 8 | 8 |
| Ethernet vezérlő | Intel I218V | Intel I218V | Intel I218V |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 |
| M.2 portok száma | 1 | 1 | 1 |
| Bluetooth | 4.0 | 4.0 | - |
| Wi-Fi | IEEE 802.11a/b/g/n/ac | IEEE 802.11a/b/g/n/ac | - |

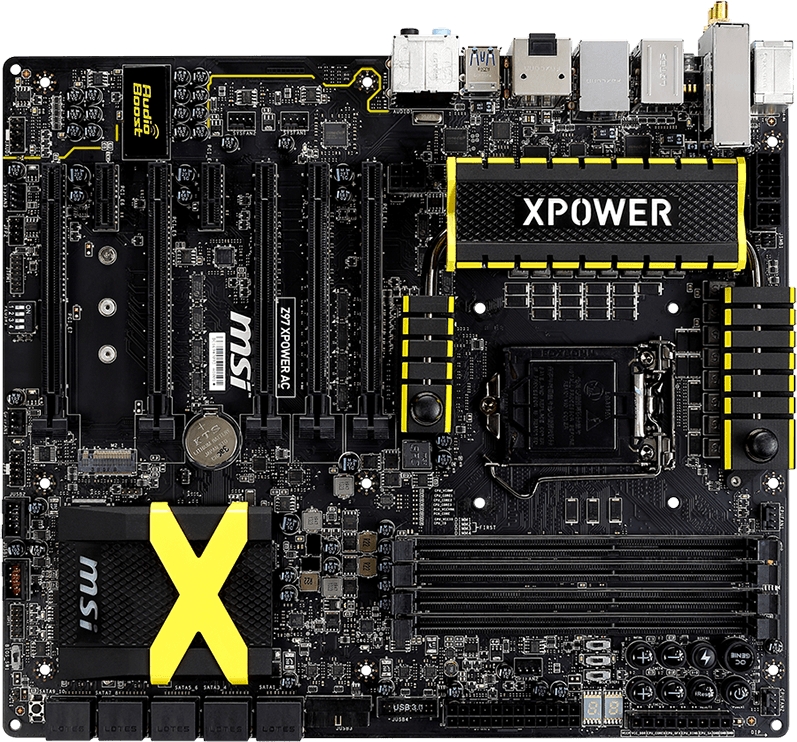

MSI Z97 XPOWER AC, Z97 MPOWER MAX AC és Z97 MPOWER [+]
| Típus | Z97 GAMING 5 | Z97 GAMING 7 |
Z97 GAMING 9 |
|---|---|---|---|
| Alaplapszabvány | ATX | ATX | ATX |
| x16-os PCI Express 3.0-s portok száma |
3 (maximum 16 csatorna) |
3 (maximum 16 csatorna) | 3 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | 4/- | 4/- | 3/- |
| PCI portok száma |
- | - | - |
| Több VGA támogatása |
CrossFireX és SLI |
CrossFireX és SLI | CrossFireX és SLI |
| Kijelzőkimenetek |
D-Sub / DVI-D / HDMI | DisplayPort / HDMI | DisplayPort / HDMI |
| DDR3 DIMM csatoló | 4 (max. 32 GB) |
4 (max. 32 GB) | 4 (max. 32 GB) |
| Vezérlőhíd | Z97 | Z97 | Z97 |
| Integrált HD hangkodek | ALC1150 (nyolccsatornás) | ALC1150 (nyolccsatornás) | ALC1150 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 6/8 | 12/6 | 12/6 |
| 6 Gbps-os SATA portok száma | 6 | 8 | 8 |
| Ethernet vezérlő | Qualcomm Athreos Killer E2205 | Qualcomm Athreos Killer E2205 | Qualcomm Athreos Killer E2205 |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 |
| M.2 portok száma | 1 | 1 | 1 |
| Bluetooth | - | - | 4.0 |
| Wi-Fi | - | - | IEEE 802.11a/b/g/n/ac |

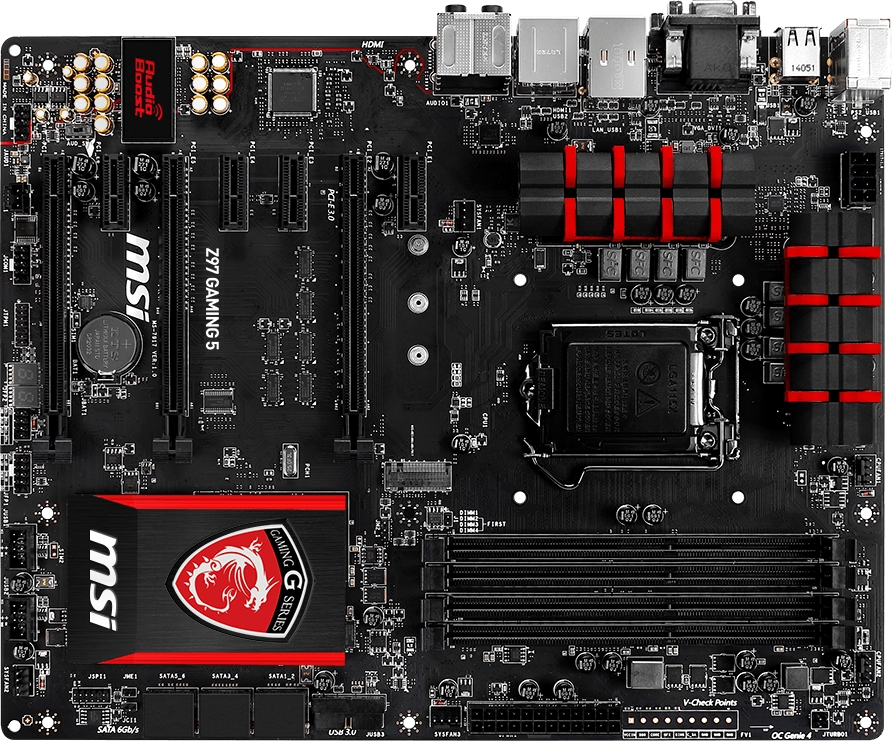

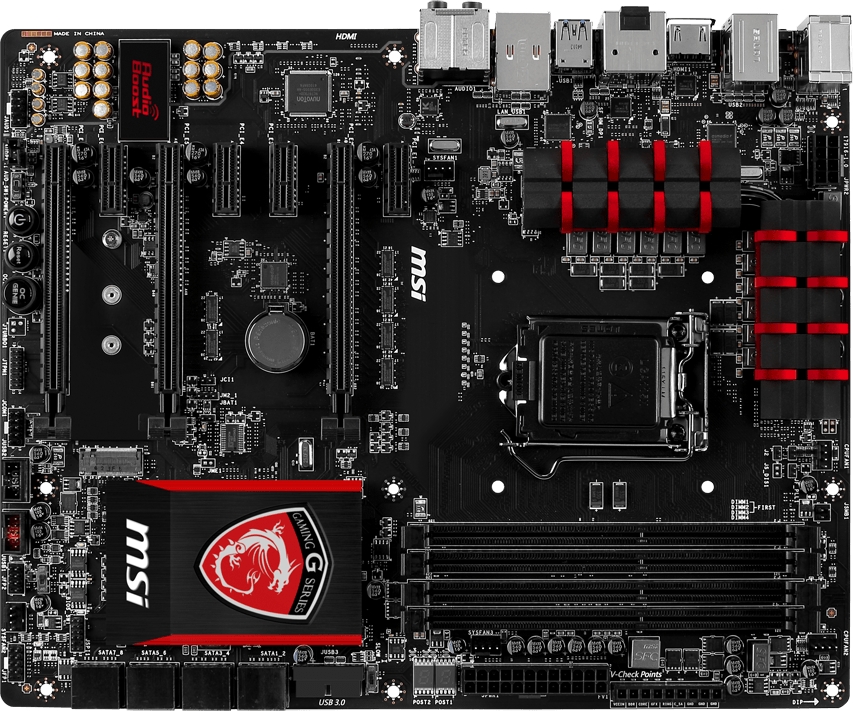

MSI Z97 GAMING 5, Z97 GAMING 7 és Z97 GAMING 9 [+]
| Típus | Z97 GAMING 3 | Z97M GAMING |
Z97I GAMING AC |
|---|---|---|---|
| Alaplapszabvány | ATX | microATX | Mini-ITX |
| x16-os PCI Express 3.0-s portok száma |
1 (maximum 16 csatorna) |
2 (maximum 16 csatorna) | 1 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | 2/1 (teljes hosszúságú) | 2/- | -/- |
| PCI portok száma |
3 | - | - |
| Több VGA támogatása |
CrossFireX |
CrossFireX és SLI | - |
| Kijelzőkimenetek |
DisplayPort / HDMI / D-Sub / DVI-D | DisplayPort / HDMI | DisplayPort / HDMI |
| DDR3 DIMM csatoló | 4 (max. 32 GB) |
4 (max. 32 GB) | 2 (max. 16 GB) |
| Vezérlőhíd | Z97 | Z97 | Z97 |
| Integrált HD hangkodek | ALC1150 (nyolccsatornás) | ALC1150 (nyolccsatornás) | ALC1150 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 6/6 | 8/6 | 6/6 |
| 6 Gbps-os SATA/eSATA portok száma | 6/- | 6/2 | 4/2 |
| Ethernet vezérlő | Qualcomm Athreos Killer E2205 | Qualcomm Athreos Killer E2205 | Qualcomm Athreos Killer E2205 |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 |
| M.2 portok száma | 1 | 1 | - |
| Bluetooth | - | - | 4.0 |
| Wi-Fi | - | - | IEEE 802.11a/b/g/n/ac |

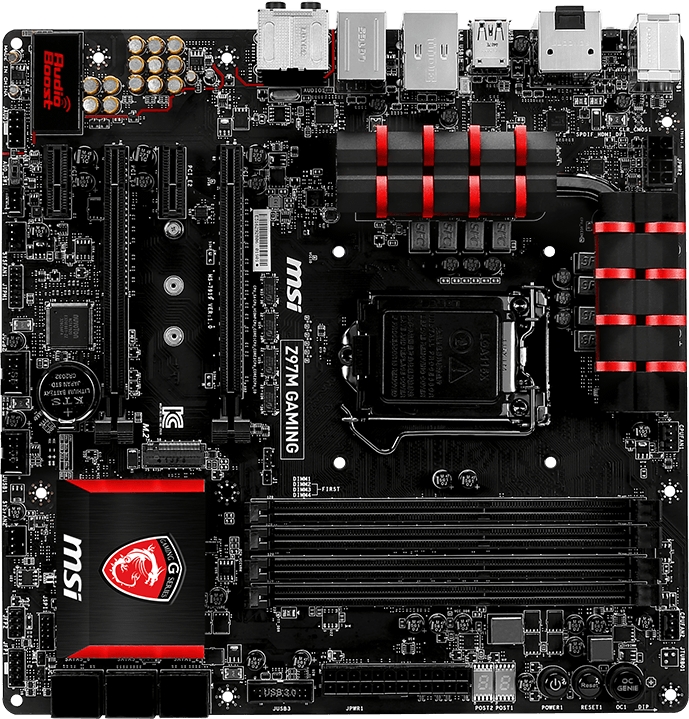

MSI Z97 GAMING 3, Z97M GAMING és Z97I GAMING AC [+]
| Típus | Z97-GD65 GAMING | Z97-G45 GAMING |
Z97-G43 GAMING |
|---|---|---|---|
| Alaplapszabvány | ATX | ATX | ATX |
| x16-os PCI Express 3.0-s portok száma |
3 (maximum 16 csatorna) |
3 (maximum 16 csatorna) | 1 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | 4/- | 4/- | 2/1 (teljes hosszúságú) |
| PCI portok száma |
- | - | 3 |
| Több VGA támogatása |
CrossFireX és SLI | CrossFireX és SLI | CrossFireX |
| Kijelzőkimenetek |
HDMI / D-Sub / DVI-D | HDMI / D-Sub / DVI-D | HDMI / D-Sub / DVI-D |
| DDR3 DIMM csatoló | 4 (max. 32 GB) |
4 (max. 32 GB) | 4 (max. 32 GB) |
| Vezérlőhíd | Z97 | Z97 | Z97 |
| Integrált HD hangkodek | ALC1150 (nyolccsatornás) | ALC1150 (nyolccsatornás) | ALC1150 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 6/8 | 6/8 | 4/10 |
| 6 Gbps-os SATA portok száma | 8 | 6 | 6 |
| Ethernet vezérlő | Qualcomm Athreos Killer E2205 | Qualcomm Athreos Killer E2205 | Qualcomm Athreos Killer E2205 |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 |
| M.2 portok száma | 1 | 1 | - |

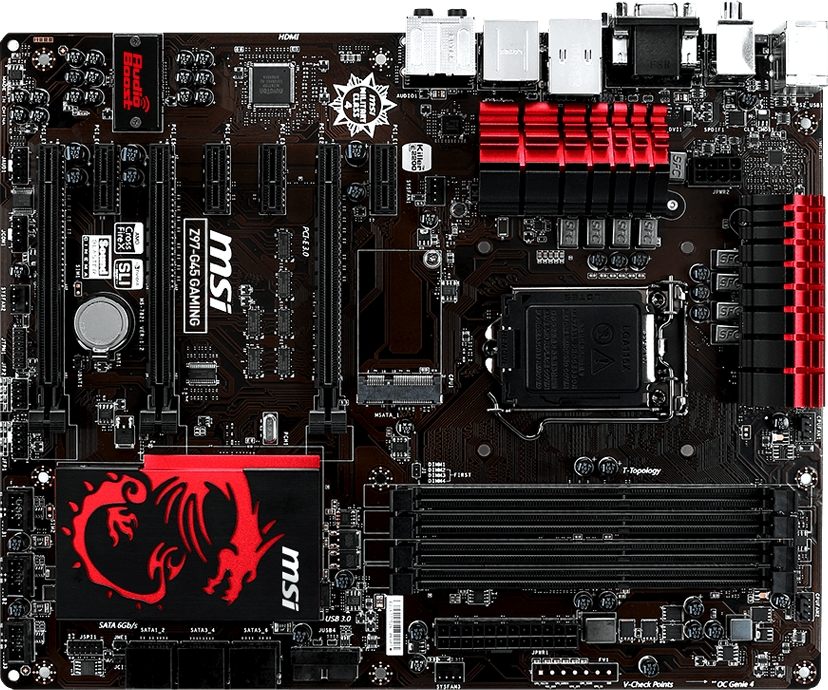

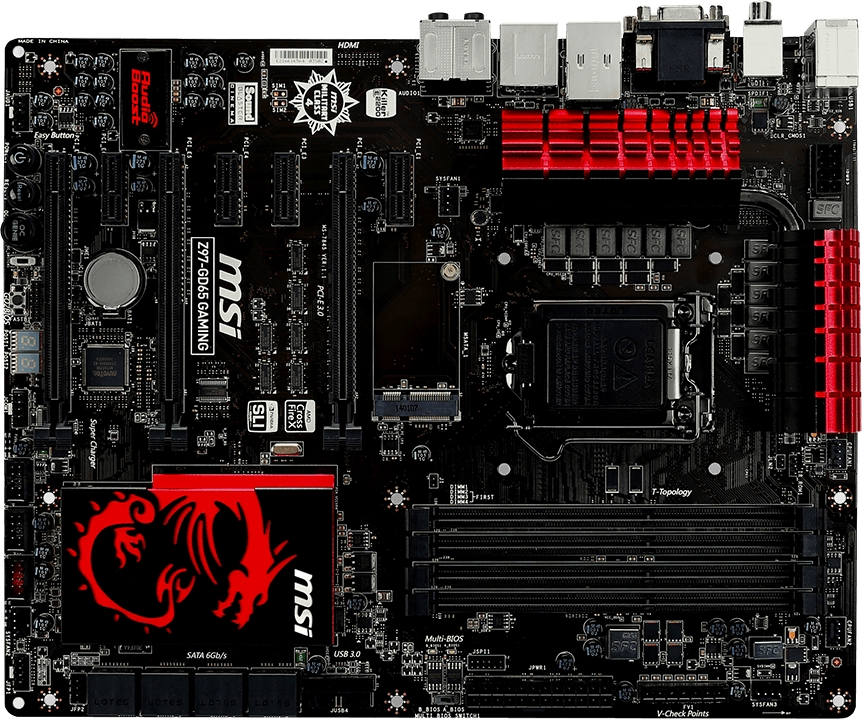

MSI Z97-GD65 GAMING, Z97-G45 GAMING és Z97-G43 GAMING [+]
| Típus | Z97S SLI PLUS | Z97-G55 SLI |
Z97 U3 PLUS |
|---|---|---|---|
| Alaplapszabvány | ATX | ATX | ATX |
| x16-os PCI Express 3.0-s portok száma |
3 (maximum 16 csatorna) |
3 (maximum 16 csatorna) | 1 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | 2/- | 3/- | 2/1 (teljes hosszúságú) |
| PCI portok száma |
2 | 1 | 3 |
| Több VGA támogatása |
CrossFireX és SLI | CrossFireX és SLI | CrossFireX |
| Kijelzőkimenetek |
HDMI / D-Sub / DVI-D | HDMI / D-Sub / DVI-D | HDMI / D-Sub / DVI-D |
| DDR3 DIMM csatoló | 4 (max. 32 GB) |
4 (max. 32 GB) | 4 (max. 32 GB) |
| Vezérlőhíd | Z97 | Z97 | Z97 |
| Integrált HD hangkodek | ALC892 (nyolccsatornás) | ALC892 (nyolccsatornás) | ALC892 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 8/8 | 10/8 | 10/8 |
| 6 Gbps-os SATA portok száma | 8 | 6 | 6 |
| Ethernet vezérlő | Intel I218-V | Realtek 8111G | Realtek 8111G |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 |
| M.2 portok száma | 1 | 1 | 1 |
| Típus | Z97 GUARD-PRO | Z97 PC Mate |
|---|---|---|
| Alaplapszabvány | ATX | ATX |
| x16-os PCI Express 3.0-s portok száma |
2 (maximum 16 csatorna) |
2 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | 4/1 (teljes hosszúságú) | 2/- |
| PCI portok száma |
- | 2 |
| Több VGA támogatása |
CrossFireX | CrossFireX és SLI |
| Kijelzőkimenetek |
DisplayPort / D-Sub / DVI-D | HDMI / D-Sub / DVI-D |
| DDR3 DIMM csatoló | 4 (max. 32 GB) |
4 (max. 32 GB) |
| Vezérlőhíd | Z97 | Z97 |
| Integrált HD hangkodek | ALC892 (nyolccsatornás) | ALC887 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 6/6 | 4/8 |
| 6 Gbps-os SATA portok száma | 6 | 6 |
| Ethernet vezérlő | Realtek RTL8111G | Realtek RTL8111G |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 |
| M.2 portok száma | 1 | - |
| Típus | Z97-G43 | Z97M-G43 |
Z97I AC |
|---|---|---|---|
| Alaplapszabvány | ATX | microATX | Mini-ITX |
| x16-os PCI Express 3.0-s portok száma |
1 (maximum 16 csatorna) |
2 (maximum 16 csatorna) | 1 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | 2/1 (teljes hosszúságú) | 2/- | - |
| PCI portok száma |
3 | 2 | - |
| Több VGA támogatása |
CrossFireX | CrossFireX | - |
| Kijelzőkimenetek |
HDMI / D-Sub / DVI-D | DisplayPort / HDMI / D-Sub / DVI-D | DisplayPort / HDMI / DVI-I |
| DDR3 DIMM csatoló | 4 (max. 32 GB) |
4 (max. 32 GB) | 2 (max. 16 GB) |
| Vezérlőhíd | Z97 | Z97 | Z97 |
| Integrált HD hangkodek | ALC892 (nyolccsatornás) | ALC892 (nyolccsatornás) | ALC892 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 6/6 | 6/8 | 6/4 |
| 6 Gbps-os SATA portok száma | 6 | 6 | 6 |
| Ethernet vezérlő | Realtek 8111E | Realtek RTL8111G | Realtek RTL8111G |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 |
| M.2 portok száma | - | 1 | - |
| Mini PCI Express portok száma | - | - | 1 |
| Bluetooth | - | - | 4.0 |
| Wi-Fi | - | - | IEEE 802.11a/b/g/n/ac |
| Típus | H97 GAMING 3 | H97 GUARD-PRO |
H97 PC Mate |
|---|---|---|---|
| Alaplapszabvány | ATX | ATX | ATX |
| x16-os PCI Express 3.0-s portok száma |
1 (maximum 16 csatorna) |
2 (maximum 16 csatorna) | 2 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | 2/1 (teljes hosszúságú) | 4/- | 2/1 |
| PCI portok száma |
3 | - | 2 |
| Több VGA támogatása |
CrossFireX | CrossFireX | CrossFireX |
| Kijelzőkimenetek |
DisplayPort / HDMI / D-Sub / DVI-D | DisplayPort / D-Sub / DVI-D | HDMI / D-Sub / DVI-D |
| DDR3 DIMM csatoló | 4 (max. 32 GB) |
4 (max. 32 GB) | 2 (max. 16 GB) |
| Vezérlőhíd | H97 | H97 | H97 |
| Integrált HD hangkodek | ALC1150 (nyolccsatornás) | ALC892 (nyolccsatornás) | ALC887 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 6/6 | 6/6 | 4/8 |
| 6 Gbps-os SATA portok száma | 6 | 6 | 6 |
| Ethernet vezérlő | Qualcomm Athreos Killer E2205 | Realtek RTL8111G | Realtek RTL8111G |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 |
| M.2 portok száma | 1 | 1 | - |
| Típus | H97 GAMING 3 | H97 GUARD-PRO |
H97 PC Mate |
|---|---|---|---|
| Alaplapszabvány | ATX | ATX | ATX |
| x16-os PCI Express 3.0-s portok száma |
1 (maximum 16 csatorna) |
2 (maximum 16 csatorna) | 2 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | 2/1 (teljes hosszúságú) | 4/- | 2/1 |
| PCI portok száma |
3 | - | 2 |
| Több VGA támogatása |
CrossFireX | CrossFireX | CrossFireX |
| Kijelzőkimenetek |
DisplayPort / HDMI / D-Sub / DVI-D | DisplayPort / D-Sub / DVI-D | HDMI / D-Sub / DVI-D |
| DDR3 DIMM csatoló | 4 (max. 32 GB) |
4 (max. 32 GB) | 4 (max. 32 GB) |
| Vezérlőhíd | H97 | H97 | H97 |
| Integrált HD hangkodek | ALC1150 (nyolccsatornás) | ALC892 (nyolccsatornás) | ALC887 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 6/6 | 6/6 | 4/8 |
| 6 Gbps-os SATA portok száma | 6 | 6 | 6 |
| Ethernet vezérlő | Qualcomm Athreos Killer E2205 | Realtek RTL8111G | Realtek RTL8111G |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 |
| M.2 portok száma | 1 | 1 | - |

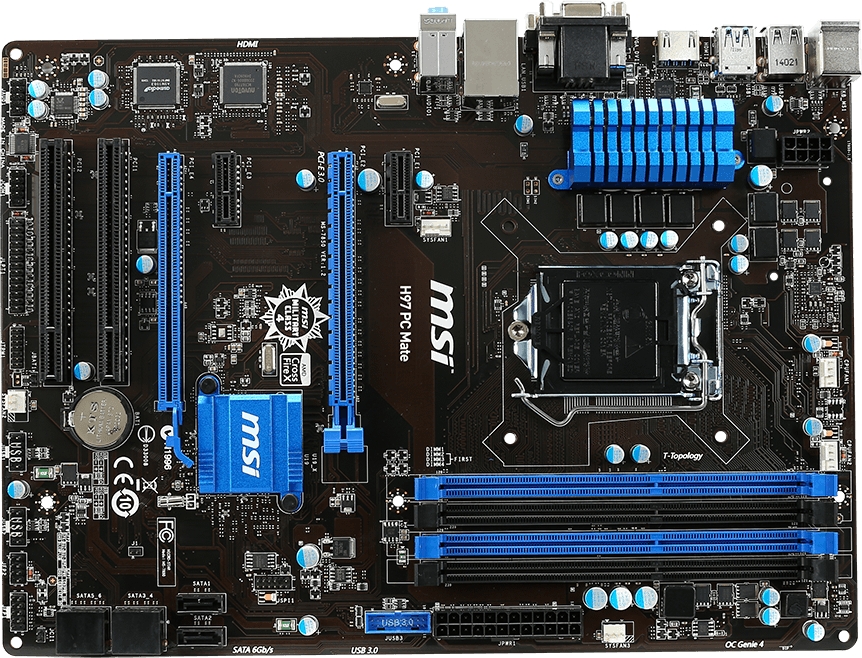

MSI H97 GAMING 3, H97 GUARD-PRO és H97 PC Mate [+]
| Típus | H97M-G43 | H97M-E35 |
H97I AC |
|---|---|---|---|
| Alaplapszabvány | microATX | microATX | Mini-ITX |
| x16-os PCI Express 3.0-s portok száma |
1 (maximum 16 csatorna) |
1 (maximum 16 csatorna) | 2 (maximum 16 csatorna) |
| x1/x4-es PCI Express 2.0-s portok száma | 2/1 (teljes hosszúságú) | 2/- | - |
| PCI portok száma |
- | 1 | - |
| Több VGA támogatása |
CrossFireX | - | - |
| Kijelzőkimenetek |
DisplayPort / HDMI / D-Sub / DVI-D | HDMI / D-Sub / DVI-D | DisplayPort / HDMI / DVI-I |
| DDR3 DIMM csatoló | 4 (max. 32 GB) |
4 (max. 32 GB) | 2 (max. 16 GB) |
| Vezérlőhíd | H97 | H97 | H97 |
| Integrált HD hangkodek | ALC892 (nyolccsatornás) | ALC887 (nyolccsatornás) | ALC892 (nyolccsatornás) |
| USB 3.0/2.0-s portok száma | 6/8 | 6/6 | 6/4 |
| 6 Gbps-os SATA portok száma | 6 | 6 | 6 |
| Ethernet vezérlő | Realtek RTL8111G | Realtek RTL8111G | Realtek RTL8111G |
| RAID támogatás | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 |
| M.2 portok száma | 1 | - | - |
| Mini PCI Express portok száma | - | - | 1 |
| Bluetooth | - | - | 4.0 |
| Wi-Fi | - | - | IEEE 802.11a/b/g/n/ac |
A táblázatokban szereplő alaplapok hivatalosan is kezelik az 1600 MHz-es DDR3 szabványú memóriamodulokat, ami egyébként az Intel integrált memóriavezérlőjéből ered. Természetesen nem hivatalosan magasabb órajelet is el lehet érni, de ez tuningnak számít.
Az MSI az új alaplapok szállítását már megkezdte.
