Core Frozr L – hűtőt is gyárt az MSI

Bevezetés, külső és tartozékok

Ha az MSI neve kerül szóba, akkor Magyarországon általában az alaplapokra és a grafikus kártyákra gondolnak, jobb esetben pedig még a játékosoknak szánt noteszgépek is előkerülhetnek, holott a tajvani cég elég széles termékpalettával rendelkezik; gyárt például szervereket, biztonsági kamerákat és processzorhűtőket is, mégpedig a grafikus kártyákról ismerős Frozr név alatt.

Ez a Core Frozr család jelenleg egyetlen tagból áll, ennek a neve Core Frozr L, és ahogy a hazai 20 ezer forintos árból is látszik, egyből a felsőkategóriában indul versenybe.

Külső

A Core Frozr L a méretesebb torony konfigurációjú hűtők közé tartozik, ennek megfelelően elég nagy dobozban érkezik, amelyben a hűtő mellett egy kis dobozban, polisztirol habba nyomva várnak minket a rögzítés alkatrészei.

Hirdetés

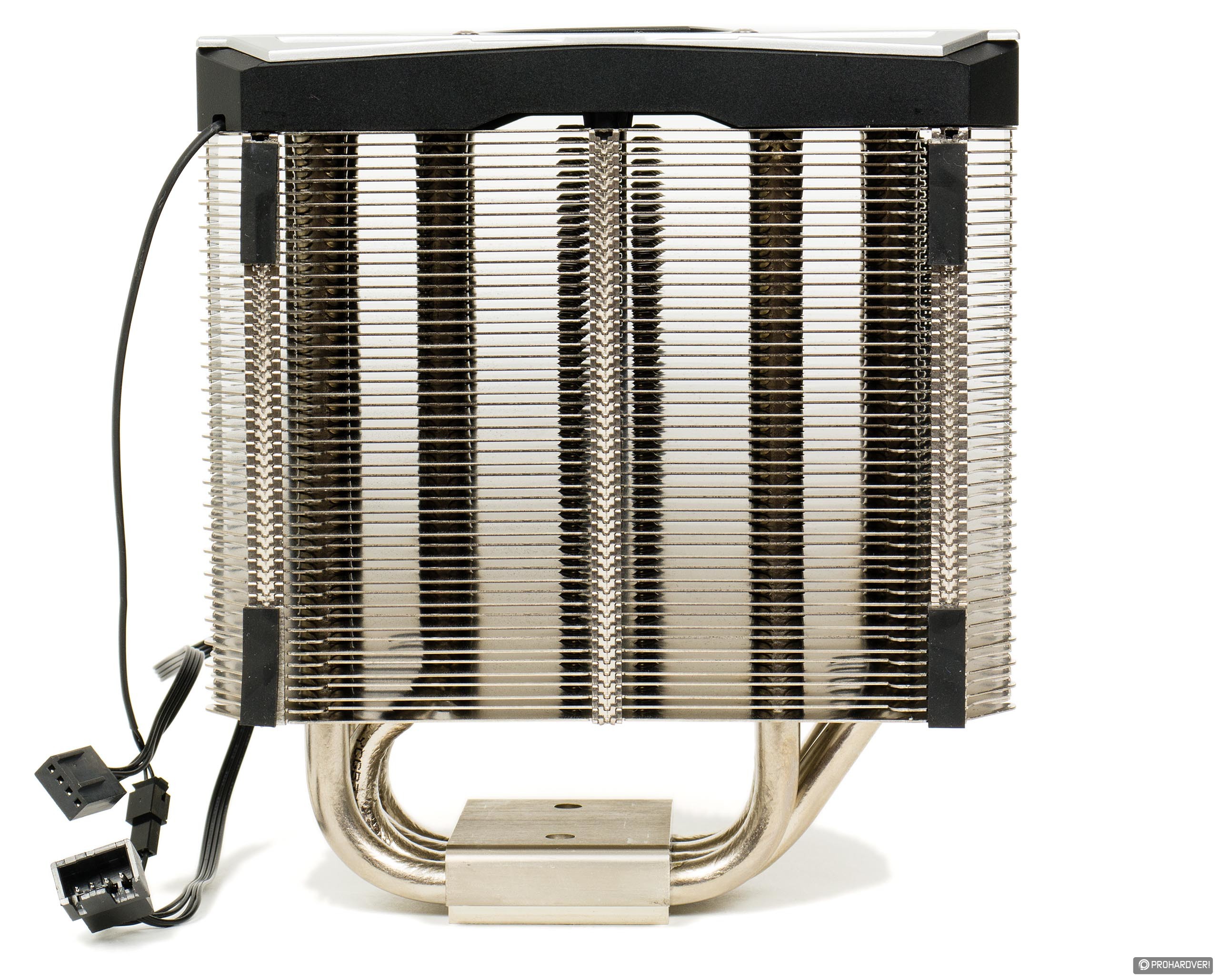

Maga a borda egy teljes egészében 155 mm magas torony, amelynél a bordás rész szélessége 140, vastagsága pedig 55 mm. A teljes egység tömege ventilátorral együtt 958 gramm. Az összesen 51 darab, alumíniumból készült és oldalt összekapcsolt bordát négy darab, 8 mm átmérőjű hőcső tartja, melyeket új hajlítottak, hogy az egész torony némileg aszimmetrikus formát kapott – ezzel az volt az MSI célja, hogy a bordázat semmiképp se kerüljön közel az első PCIe foglalathoz a kisebb rendszerekben sem.

[+]

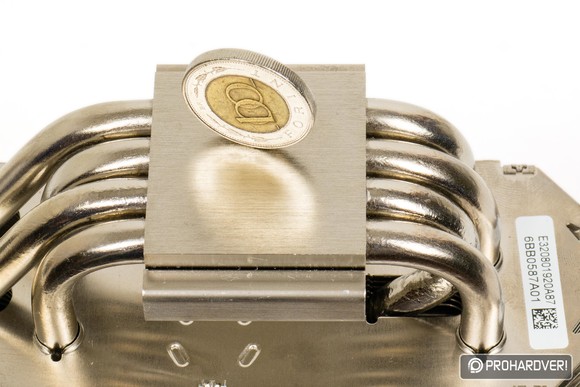

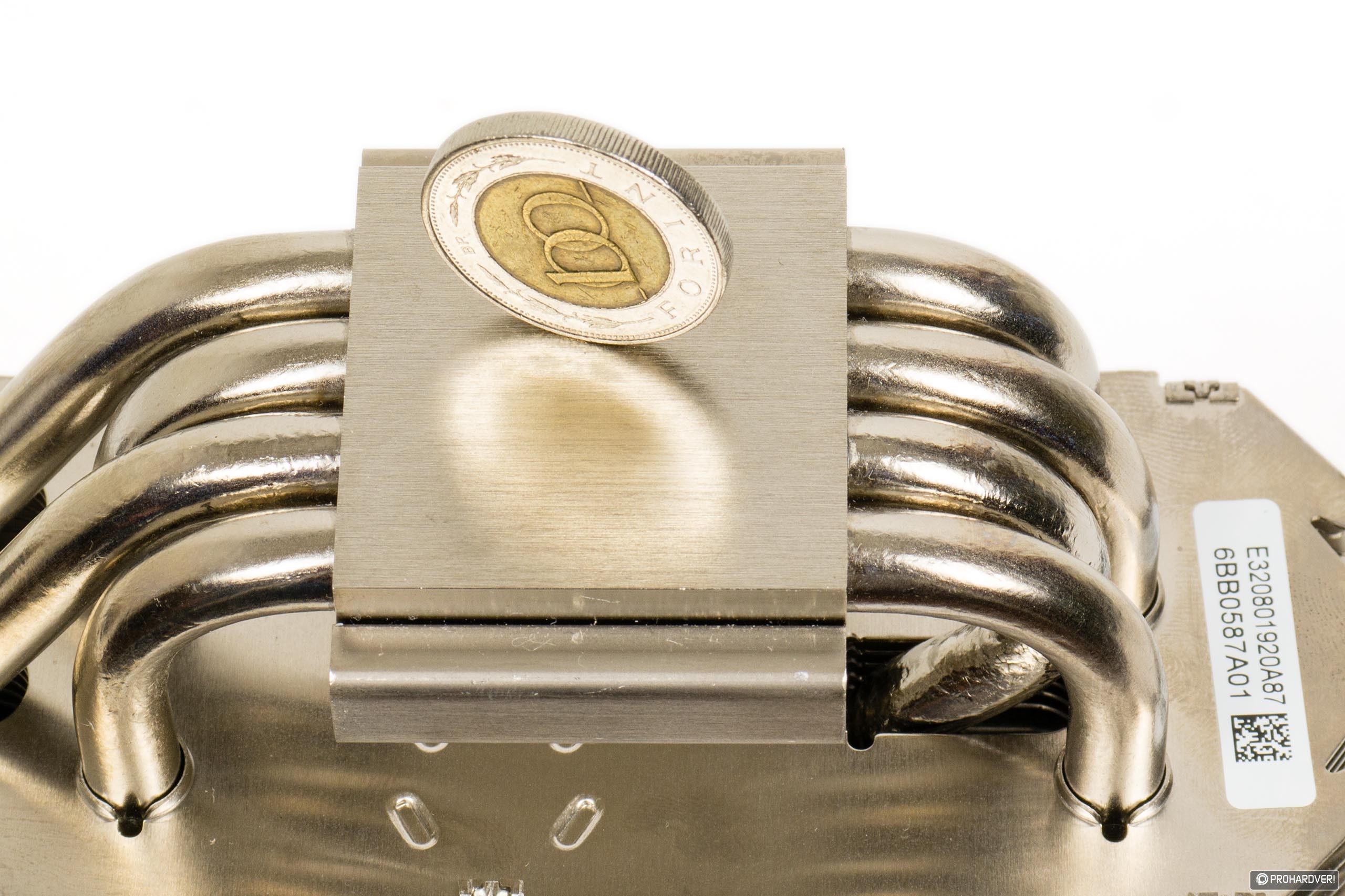

A négy darab hőcső egy nikkelezett, de rézből készült talpba van préselve, a processzor kupakjával közvetlenül nem érintkezik. A talp alsó felülete egyenletes, de nem tökéletesen sima, ahogy a fotón is látszik, minimális érdességgel találkozhatunk rajta – ez nem katasztrófa, egyrészt ezeket az apró réseket a hővezető paszta kitölti, másrészt, ahogy korábban már írtuk, jelenleg a CPU-mag és a kupak közötti kapcsolat hőátadó képessége a szűk keresztmetszet.

[+]

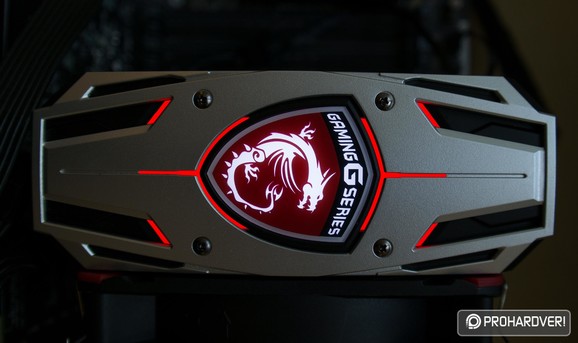

A bordázat másik végén egy vastag műanyag egységet találunk, ami fontos dizájnelem. Egyrészt a tetején található, a fotókon ezüstszínű lemezt négy csavar kioldása után kicserélhetjük a csomagban található fekete változatra (így testre szabva a hűtő színét), másrészt a fekete egységbe egy piros LED-sor is került, amely az MSI sárkánylogóját, a Gaming G Series feliratot és a körülötte lévő pár rést világítja ki. A fényerő egyébként nem túl erős, nem kell attól tartanunk, hogy elnyomja az alaplap köré szerelt többi fénydíszt. Mindez a CPU-ventilátor tápellátásából veszi az energiát, de aki nem szeretné a LED-eket nézni, az egy csatlakozó széthúzásával és a ventilátor közvetlen alaplapra kötésével megoldhatja ezt is.

[+]

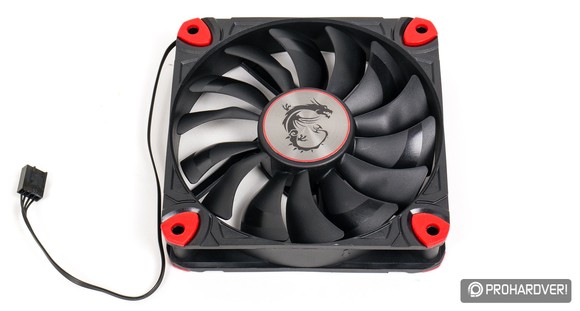

A hűtő dobozában egy darab, 120 mm-es TORX ventilátor lapul, amely az MSI grafikus kártyáin is megtalálható – egy soklapátos, siklócsapágyas egységről van szó, amely jelen esetben PWM fordulatszám-szabályzással rendelkezik, és 500-1800 rpm közötti fordulatszámra képes, amely 19,8-71,3 cfm (9,3-33,6 liter/sec) térfogatáramot jelent.

[+]

A ventilátor sarkaiban található piros elemek gumiból vannak, ezek csökkentik a bordának átadott rezgéseket, de magán a bordán is található pár gumilap ugyanebből a célból. A Frozr L egyébként kétventilátoros kialakítással is használható, és a csomagban ehhez meg is kapjuk a szükséges rezgéscsillapító gumikat és plusz két rögzítőrugót, egyedül arra kell figyelni, hogy méretükben a kapott TORX ventilátorhoz igazodnak (120 x 120 x 25,6 mm).

Felszerelés

A Frozr L nem tartozik a legkönnyebben szerelhető hűtők közé, a dobozban rengeteg apró alkatrész lapul, amelyekre persze nem minden foglalatnál van szükség. A rögzítési megoldás mindenesetre igen széles kompatibilitással rendelkezik, jelen pillanatban az Intel oldalon LGA775-tel és annál újabb foglalatokkal tudjuk használni, míg az AMD-nél az AM2-től az AM4-ig bezárólag használható minden, ideértve az FM1/FM3 párost is.

[+]

Tesztünket a korábban is használt, illetve a VGA-tesztjeinkből is ismerős, LGA2011-v3 foglalatot használó rendszerünkkel próbáltuk ki. Erre a foglalatra a Frozr L viszonylag könnyen felszerelhető akár már számítógépházban összerakott konfiguráció esetén is, hiszen csak négy csavart kell betekerni, erre jön az egy darabból álló keret, majd ehhez kapcsolódik egy áthidaló elemmel a borda.

Szemfüles olvasóink azonban észrevehetik, hogy a fotókon nem ez az összeállítás szerepel, hanem egy ASUS Z170-es alaplap, LGA1151-es foglalattal. Ennek oka, hogy úgy véljük, ez kicsit több háztartásban fordul elő, mint az LGA2011-v3, így érdemes a szerelhetőséget itt is megvizsgálni.

[+]

Ebben az esetben kicsit nehezebb a dolgunk, mert az alaplap hátoldalára kerülő fém merevítőt, a hozzá tartozó műanyag szigetelést, négy ide passzoló csavart és műanyag alátétet kell összekészítenünk. Ez nem okozna problémát, ha a műanyag alátétek szorosabbak lennének, de nem azok, így a csavarok könnyen kicsúsznak belőlük, összerakásnál oda kell erre figyelni. Ha ez a rész megvan, a további lépések már egyszerűek, a cél szintén a rögzítőkeret felszerelése, a végeredmény pedig egy masszív, stabil, és az alaplapot sem terhelő rögzítési rendszer lesz.

[+]

A borda rögzítése előtt persze fel kell még kenni a CPU-ra a hővezető pasztát is: az MSI által mellékelt kisebb méretű fecskendőben sűrűbb tejföl állagú, tapadós anyag van, amely minőségi hatást kelt, és erősen emlékeztet például az Arctic Cooling MX-2-re. Az utolsó lépés végül a ventilátor vagy ventilátorok felszerelése lesz – ezek ugyanis felszerelt állapotban takarják a bordát rögzítő csavarokat.

[+]

Tesztünkben – az MSI által ajánlottaknak megfelelően – úgy szereltük fel a Core Frozr L-t, hogy aszimmetrikus formája miatt minél távolabb helyezkedjen el a VGA kártyától, de igazából a borda a legtöbb alaplapban erre merőlegesen is elfér.

[+]

Ahogy a képeken látszik, a ventilátor és a memóriák nagyon közel vannak egymáshoz, ez bizonyos konfigurációknál, különösen magasabb hűtéssel ellátott moduloknál okozhat némi gondot. A ventilátor egyébként a bordán le-fel mozgatható attól függően, hogy a rögzítőket mely lamellák közé pattintjuk be, így ez, ha csak mm-ekről van szó, segíthet a helyszűke megoldásában.

Specifikációk, tesztkonfiguráció

Specifikációk

Az MSI Core Frozr L fontosabb specifikációit az alábbi táblázatban gyűjtöttük össze:

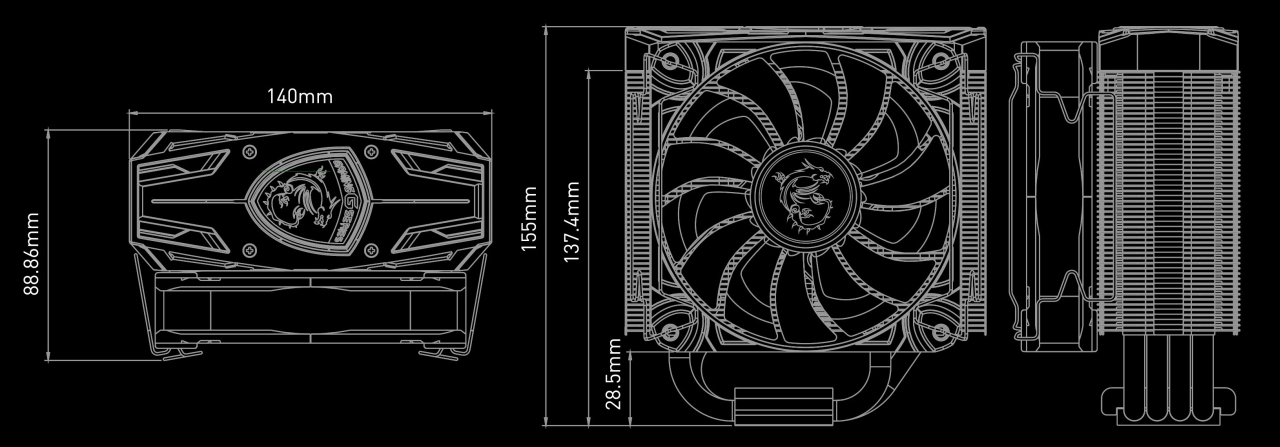

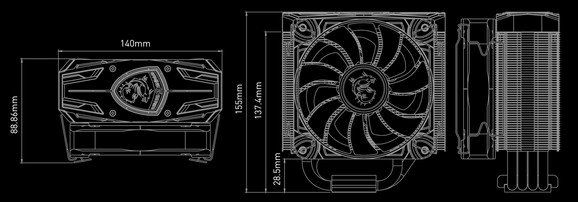

Ami a főbb fizikai méreteket illeti, ezek az alábbiak:

(forrás: MSI) [+]

Tesztkonfiguráció

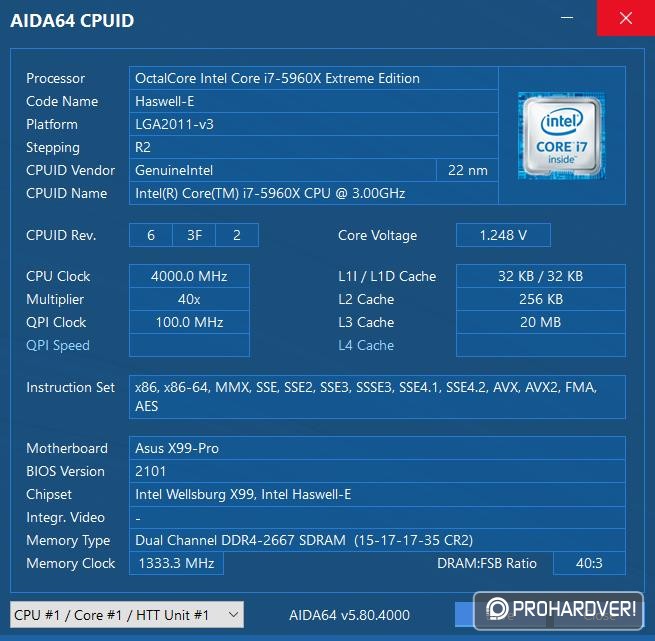

A Frozr L-nek élesben a VGA teszteknél is használt, tuningolt Intel Core i7-5960X-re épülő, X99-es rendszerben kellett teljesítenie. A részletes konfiguráció a következő volt:

Bár alapból 3,5 GHz-es turboval rendelkező processzorunk a 4 GHz-es sebességet 1,15 volton stabilan viszi, a Fractal Design Kelvin S24 tesztjében már leírtaknak megfelelően a feszültséget 1,25 voltra emeltük a hőterhelés növelésének érdekében.

[+]

A ventilátorszabályzást az ASUS alaplap Q-Fan megoldására bíztuk, de a fordulatszámot folyamatosan monitoroztuk. Terhelésként az AIDA64 rendszerstabilitás-tesztjét és a Prime95 Small FFT tesztjét használtuk.

Mérések

Első lépésben, csak hogy lássuk, mire képes egy hőtermelés szempontjából kis túlzással átlagosnak mondható rendszerrel, a Frozr L-t a fotózáshoz használt, Core i7-6700K-val szerelt ASUS Z170 Deluxe Pro lapban is megjárattuk (ez az összeállítás egyébként SSD-tesztünk alapját képezi). Az eredmény: terhelés nélkül a Q-Fan 500 rpm-re lőtte be a ventilátor fordulatszámát, amely így gyakorlatilag néma maradt, a processzormagok hőmérséklete pedig a 20 °C-os szobában 32 °C körül mozgott az AIDA64 adatai alapján.

Tekintettel azonban arra, hogy az MSI a Frozr L-t nem az alsó kategóriában indítja, ezért nem a 91 wattos TDP-vel rendelkező 6700K-val szerettük volna kitapogatni a hűtő határait, hanem gyorsan átkerült az alapesetben is 140 wattos TDP-vel rendelkező 5960X fölé, amelyet 1,25 volttal üzemeltettünk és 4 GHz-re húztunk fel.

Első körben alapjáraton működött a rendszer, ekkor a Q-Fan a ventilátor fordulatszámát 850 rpm-re állította be, amin a hűtő képes volt 37-40 °C között tartani a magok hőmérsékletét. Ezzel a terheléssel a zajszintet – 1 méteres távolságra korrigálva – 16,8 dB(A)-nak mértük, ez praktikusan azt jelenti, hogy egy átlagos szobában és átlagos számítógépházba építve a hűtés gyakorlatilag néma (és ezt meg tudjuk erősíteni, a nyitott tesztágyban is csak közel hajolva lehetett a TORX ventilátor működését hallani).

Ezután kapcsoltuk be az AIDA64 rendszerstabilitást vizsgáló tesztjét (kizárólag CPU- és FPU-terheléssel). Azonnal kapcsolt a Q-Fan is, a ventilátor fordulatszáma 1350-1400 rpm közé emelkedett, és vele a zajszint is 28 dB(A)-ra nőtt, ami már határozott, de még nem zavaró zúgást jelent – ezzel a CPU-magokat 75-80 °C között sikerült tartani. Rendszerünk a konnektorba dugott Voltcraft Energy Logger 4000 fogyasztásmérő szerint 278 wattot fogyasztott ebben az állapotban. Kisebb pihenő következett, amelynél látszott, hogy a 45 °C-ig gyorsan visszaeső hőmérséklet ezután már csak lassan csökken tovább.

[+]

Utolsó menetben bekapcsoltuk a Prime95-öt is, amelytől a Q-Fan rögtön megadta magát, gyakorlatilag a maximumra, 1780-1800 rpm-re emelve a ventilátor fordulatszámát, amely így épp hogy képes volt 95-92 °C körül tartani a CPU-t anélkül, hogy az órajelen csökkenteni kellett volna. A zajszint ebben az esetben 36 dB(A), ezt bizony már hallani fogjuk mindenképpen.

Érdemes vetni még egy pillantást a ventilátor fordulatszámát mutató grafikonra, amelyből kiderül, hogy az AIDA64 jelentette terheléssel tulajdonképpen a Frozr L könnyedén képes megbirkózni, a görbéből látszik, ahogy a vezérlés a fordulatszámmal játszva tartotta a magokat a meghatározott hőmérsékleten. Ezzel szemben a Prime95-ös menetnél nincs ilyen, ott maximumon pörög a ventilátor, a teljes rendszer fogyasztása pedig 405 watt (!).

[+]

A következő körben megismételtük a méréseket kikapcsolt Q-Fan mellett, a ventilátor fordulatszámát fixen maximumra állítva, ami 1780-1800 rpm tartományt jelentett a már mért 36 dB(A) zajszint mellett. Ebben az esetben terhelés nélkül a magok hőmérséklete 32 °C volt, amely AIDA64-gyel terhelve 73 °C-ra emelkedett.

[+]

Végül a Prime95-öt futtatva ismét 95 °C fölötti hőmérsékleteket láttunk, ami, figyelembe véve a hideg április végét, azt mutatja, hogy ezen a terhelésen a Core Frozr L már nem teljesen megbízható, egy melegebb nyári napon ezzel a CPU-val már szinte biztos, hogy nem birkózna meg.

Értékelés

Az MSI Core Frozr L egy viszonylag méretes, és árát tekintve erősen a felsőkategóriába tartozó hűtő, így elég sokat vártunk tőle – ezt pedig nagyjából teljesítette is. Kivitele mindenképpen jó, a mellékelt ventilátor és a borda is igényes, szerelhetősége pedig elfogadható, bár nem a legjobb megoldás a piacon.

[+]

A cserélhető tetőborítást és a piros LED-es megvilágítást jó ötletnek tartjuk, aki egyébként is az MSI Gaming Series családjából választ magának hardvert, az örülni fog, hogy az alaplaphoz, videokártyához passzoló lesz dizájnban a hűtő is. A zajszintet illetően a TORX ventilátor jól teljesített, nemcsak minimális, de közepes fordulatszámon is számolhatunk még azzal, hogy egy viszonylag jól szigetelő házba szerelve tulajdonképpen néma marad majd a Frozr L.

[+]

Ami a legfontosabbat, a hűtési kapacitást illeti, ezen a területen sem csalódtunk, a Core Frozr L hozta azt, amit ára alapján vártunk tőle. Bár extrém tuningra nem ajánljuk, aki erre készül, az jobban teszi, ha egy komoly vízhűtéssel lát neki a műveletnek. Aki nem készül ilyesmire, csak néha szeretné kicsit húzni a CPU-t, az nyugodtan megteheti, ahogy a tesztből is látszik, a Frozr L-ben vannak tartalékok, és ha ezek nem lennének elegendők (például mert a nyár érkeztével felmelegszik a szoba), egy második ventilátor felszerelésével még segíthetünk ezen. Aki viszont alapbeállítások mellett használja a CPU-t, annak nyugodt szívvel ajánljuk az MSI termékét, különösen akkor, ha egy 90 watt körüli TDP-vel rendelkező processzorral párosítja, amelynél még maximális terhelésen sem sokat fog hallani a hűtőből. Amiért mégis "csak" Tetszett díjjal jutalmaztuk, az az ára: bárhogy is nézzük, 20-21 ezer forint nem kevés pénz egy processzorhűtőért, és ebben a kategóriában elég nagy a verseny is, ahol több híresen jól teljesítő hűtő is indul, sőt, vízhűtésekkel is találkozhatunk.

MSI Core Frozr L processzorhűtő

Wombath

A Core Frozr L hűtőt az MSI biztosította a teszthez.
