Asus Maximus Extreme

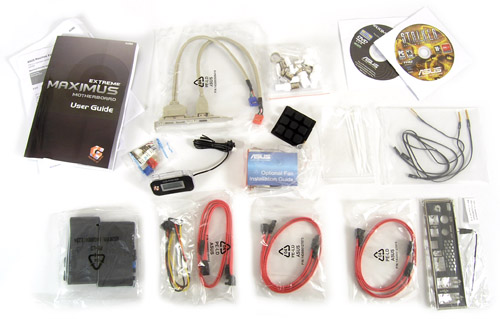

Egyelőre még nem sikerült megkaparintani az Asus X48-as lapjait, az nForce 780i-s Striker II mintadarab pedig a kezünk között lehelte ki digitális lelkét. Azért sikerült egy nagyon komoly ellenfelet választani a csúcsra törő újdonságok mellé. Hetvenezer forint fölötti árával, pazar felszerelésével és Intel X38-as chipkészletével nem egy hétköznapi megoldás az Asus Maximus Extreme. A ROG (Republic of Gamers) családba tartozik; pakoltak mellé mindenfélét: LCD kijelzőt, hőmérőket, még Stalkert is.

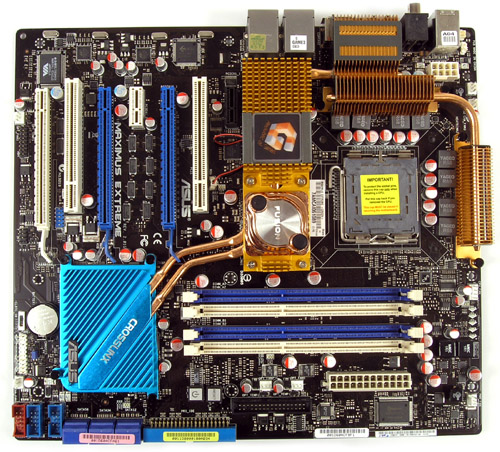

Impozáns látvány az alaplap. Bőven rászolgált a nevére, ugyanis hatalmas. A normál ATX megoldásoknál egy hüvelykkel mélyebb, alapterülete 30,5 x 26,9 mm. Hogy ezt a méretet még jobban hangsúlyozzák, megpakolták hatalmas vasakkal. A déli hídra és a közelében lévő PCI Express bővítőre közösen egy fél tenyérnyi tömböt tettek, az északi hídon pedig a vízzel is működtethető Fusion blokk van. Ez hőcsöves bordasorban folytatódik körülölelve a processzorfoglalatot. Viszonylag szűken, egymáshoz közelre került a két kék, CrossFire-kompatibilis PCI Express 2.0 x16 aljzat, és a memóriamodulokat is beljebb tolták. Telepakolták a Maximust a szokásos „gémer” apróságokkal is, LED-ekkel, világító emblémával. Ezek közül egyedül a bekapcsolót és a resetet értékeltük.

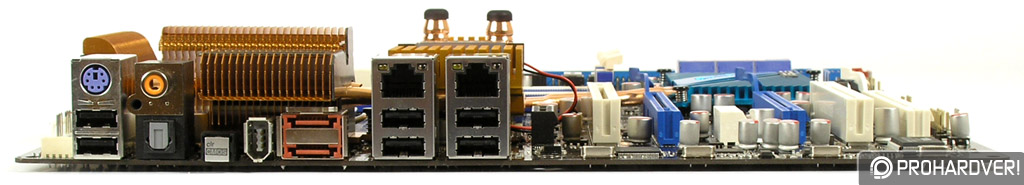

Ismét hátul találtuk meg a harmadik, BIOS-t visszaállító gombot. Nem pakolták tele a hátsó panelt, hogy jobban szellőzzön az alaplap. Azért így is elfért rajta hat USB, két Ethernet csatlakozó, két eSATA, egy FireWire és két digitális audio konnektor, mert a többi hangos aljzat a bővítőkártyára került, és beáldozták az egér PS/2 dugaszát.

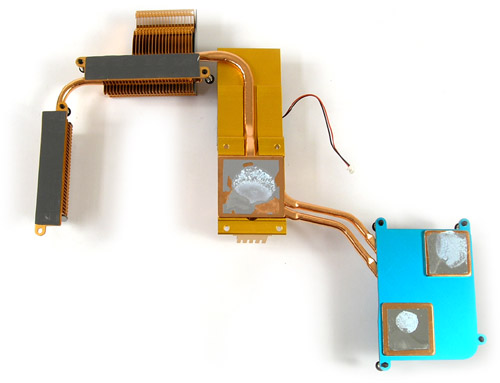

A hatalmas bordarendszeren itt is kétféle hővezető anyagot találtunk.

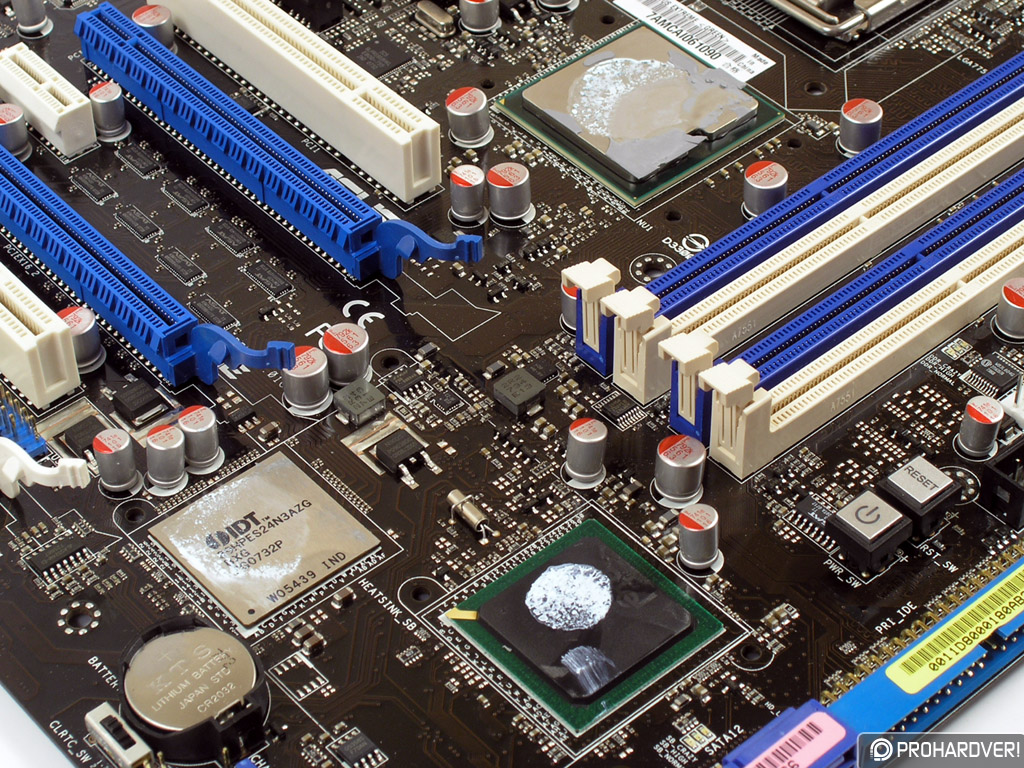

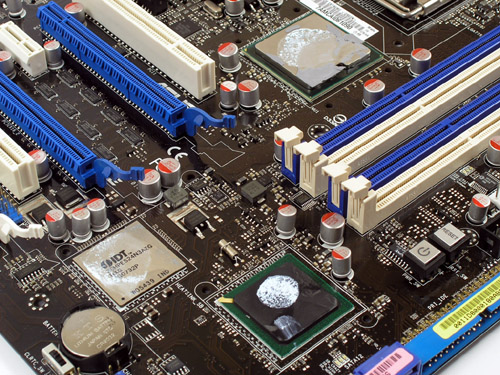

Nem maradt üresen a PCI Expander helye. Egy IDT gyártmányú, 24 sávot legfeljebb három csatlakozóra elosztó chipet szereltek be ide, ami a harmadik hosszú PCI Express aljzatot látja el. A déli híd éppen a második kék PCI Express 2.0 x16 konnektor vonalába került.

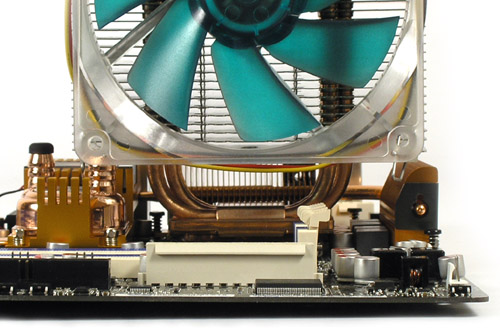

Egy termetes léghűtés mellett már nehéz lesz vízzel hajtani az északi hidat, de aki folyadékkal dolgozik, az rendszerint kompaktabb blokkot szerel a CPU fölé is.

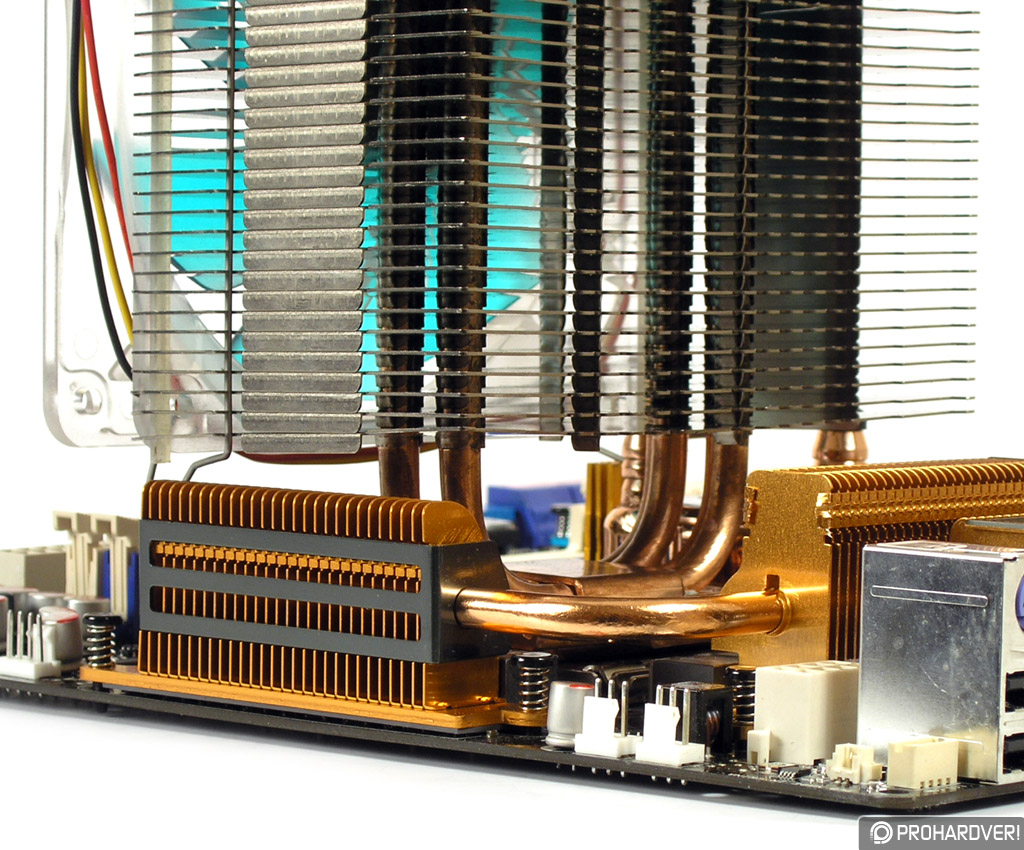

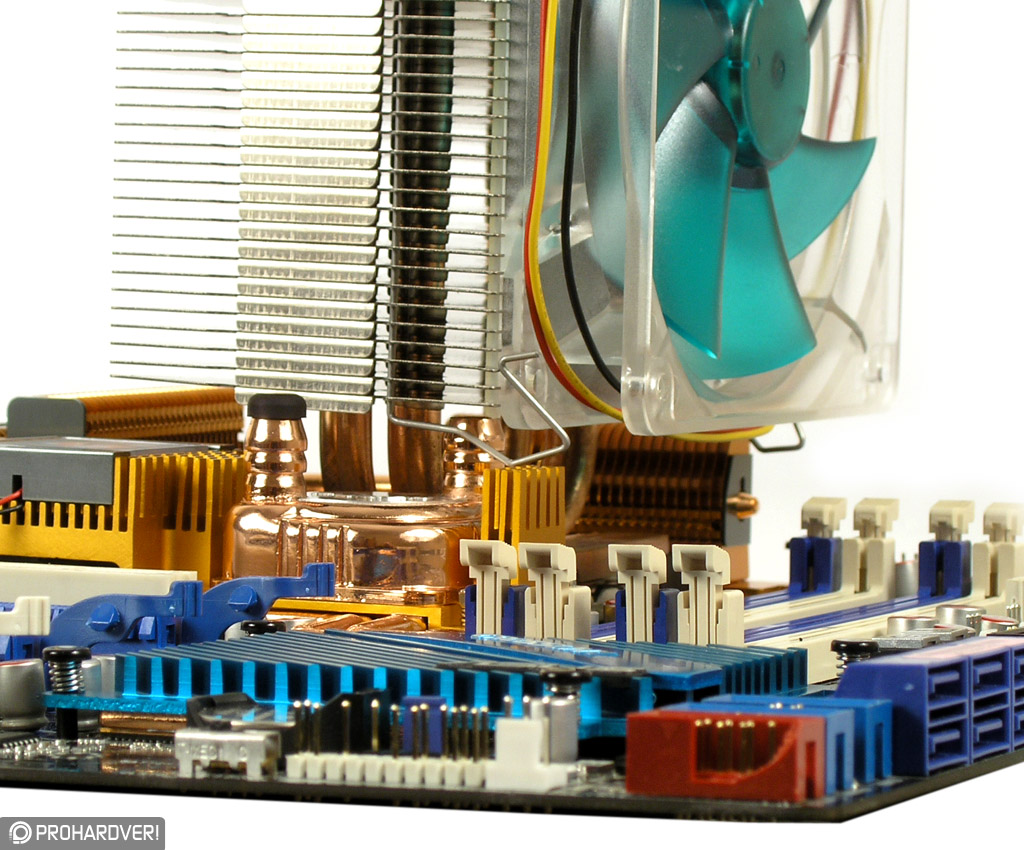

Csupán pár milliméter hiányzott ahhoz, hogy a processzorfoglalat körüli bordák beleütközzenek a Coolink U8-120-ba. Szerencsére az Asus szakemberei jól kimérték a helyet, és a lehető legnagyobb lemezsort rakták be, ami extrém tuningnál nagyon jól jöhet.

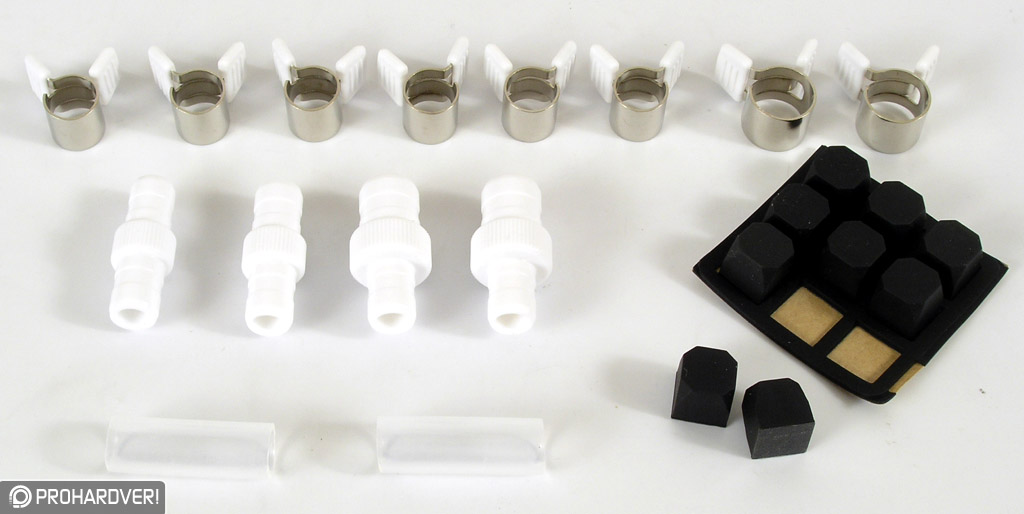

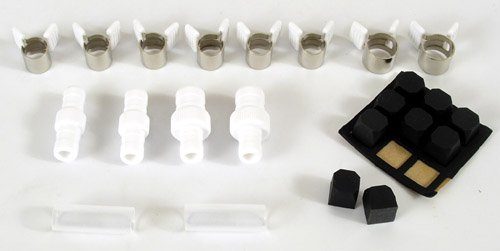

A témában jártasaknak biztosan feltűnt, hogy a Fusion blokknak eléggé vékony csonkjai vannak a vízhűtés csöveihez. A dobozban szélesebb adaptereket és hozzájuk való szorítókat, sőt a rezgő pumpa alá rakható masszív gumilábakat is találtunk.
Az Asus is külön nyomtatott áramkörre szerelt audiovezérlőt ad csúcsmodelljeihez, tehát a Maximushoz is, de ezen sajnos csak egy ADI 1988B nyolccsatornás kodek csücsül. Ha már maxi az alaplap, mellécsaphattak volna egy Xonart.
Főbb jellemzők:
| Alaplap típusa | Asus Maximus Extreme | ||
| Processzortámogatás | Core 2 Duo/Extreme/Quad, Pentium D/4, Celeron CPU-k | ||
| Foglalat típusa | Socket T (LGA775) | ||
| Lapkakészlet | Intel X38 (MCH) Intel ICH9R | ||
| Memória | 4 DIMM / maximum 8 GB DDR3-1333/1066/800 Dual-Channel DDR3-1333/1066/800 támogatás DDR3-1800/1600 OC támogatás | ||
| Bővítőfoglalatok | 3 PCI Express 2.0 x16 (16/16 vagy 16/8/8 módban) 2 PCI Express x1 2 PCI | ||
| Serial ATA / RAID | 6 SATA port – Intel ICH9R 2 eSATA port (RAID 0, 1, JBOD) – JMicron JMB368 | ||
| Parallel ATA / RAID | 1 Ultra-ATA 100/66/33 – JMicron JMB368 | ||
| Integrált audio | Intel HDA – ADI AD1988B nyolccsatornás hangkodek – SPDIF kimenet | ||
| Integrált hálózati vezérlők | Marvell 88E8056 Gigabit Ethernet (PCIe); Realtek RTL8110SC Gigabit Ethernet (PCI) | ||
| FireWire (IEEE 1394) | 2 port – Agere FW3227 | ||
| USB 2.0/1.1 | 6 port a hátlapon, 3 az alaplapon (2-höz van kivezetés) | ||
| Méretek | ATX, 305 x 26,9 mm | ||
| Gyártó honlapja | Asus | ||
| Termék leírása | Maximus Extreme | ||
| Bruttó fogyasztói ár | 72 500 Ft | ||

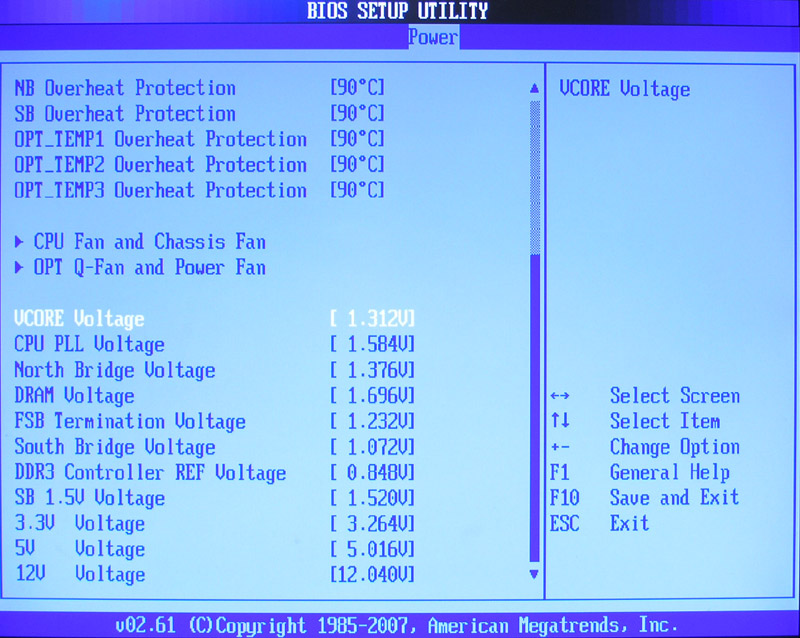

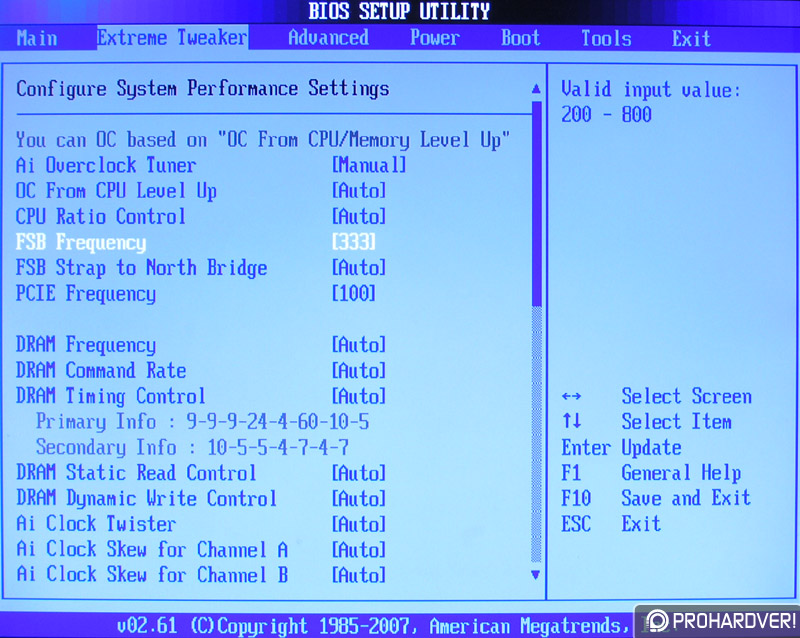

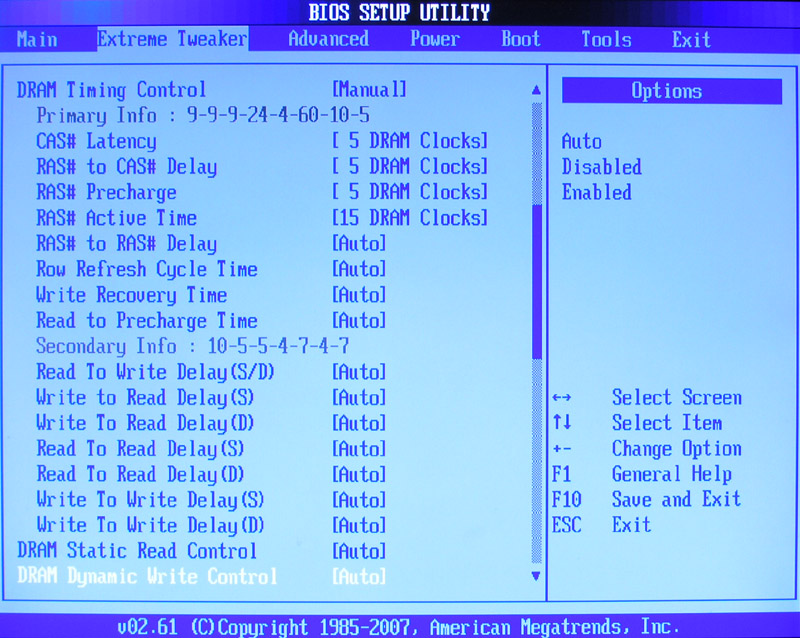

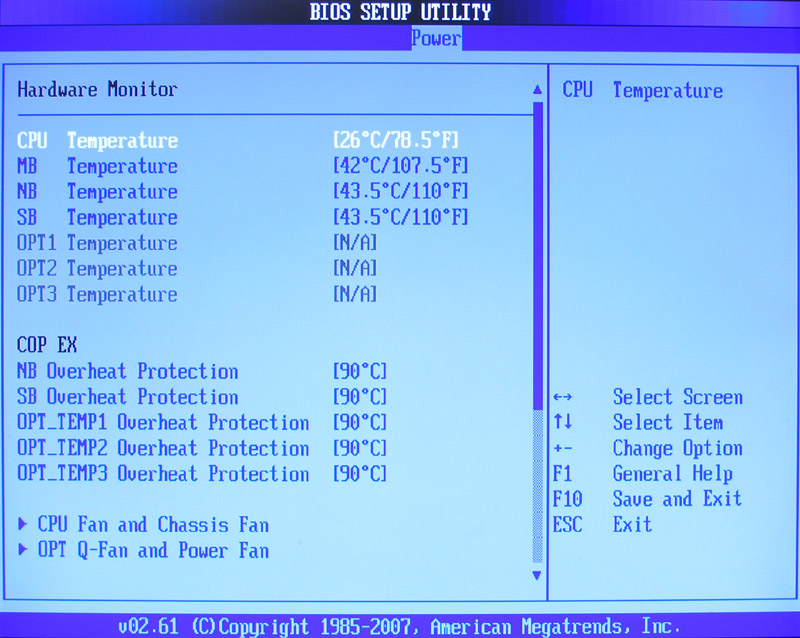

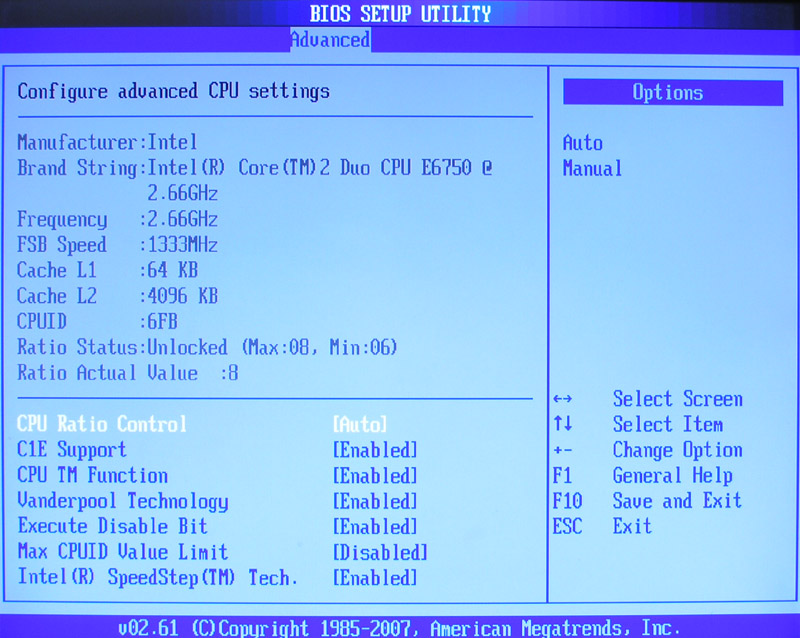

BIOS terén most is hozta megszokott, nagyszerű teljesítményét az Asus. A Maximusban minden állítható, ami csak az eszünkbe jut. A szokásos tuningos paraméterek mellett ott sorakoztak az energiagazdálkodási opciók is, és a memória megannyi időzítése. Külön kalibrálhatjuk az egyes DDR3 RAM csatornákat, tizenegyféle feszültséget monitorozhatunk (ismét kérdéses az értékek pontossága) és sokféle túlmelegedés-védelem is van. Az alaplapon öt LED-hármast helyeztek el, melyek a rájuk osztott feszültségtől függően zölden, sárgán vagy pirosan világítanak.
Lényegesebb BIOS beállítások:
| BIOS | AMI BIOS |
| Beállítható FSB | 200-800 MHz között 1 MHz-es lépésekben |
| FSB Strap | Auto, 200, 266, 333, 400 MHz |
| FSB/DRAM osztók | Auto, 1:2, 3:5, 5:8, 2:3, 3:4, 4:5, 5:6, 1:1 |
| Beállítható szorzók | 6x-tól a processzor maximumáig |
| Állítható PCIe és PCI órajele | PCIe: 100-150 MHz között 1 MHz-es lépésekben PCI: - |

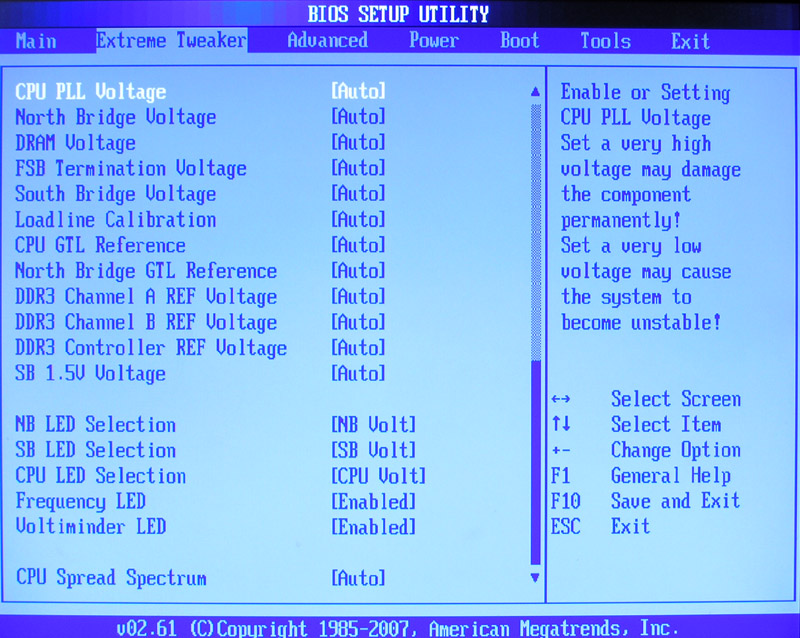

| Beállítható feszültségek | - CPU PLL: Auto, 1,50 és 3,00 V között 0,02 V-os lépésekben - North Bridge Voltage: Auto, 1,25 V és 2,05 V között 0,02 V-os lépésekben - DRAM Voltage: Auto, 1,50 V és 3,04 V között 0,02 V-os lépésekben - FSB Termination Voltage: Auto, 1,20 V és 2,00 V között 0,02 V-os lépésekben - South Bridge Voltage: Auto, 1,050 V és 1,225 V között 0,025 V-os lépésekben - CPU GTL Regerence:Auto, 0,63%, 0,61%, 0,59%, 0,57% - North Bridge GTL Regerence: Auto, 0,67%, 0,63%, 0,60%, 0,57%, 0,56%, 0,53%, 0,51%, 0,49% - DDR3 Channel A REF Voltage: auto, DDR3_REF +/- 10,20, 30 mV - DDR3 Channel B REF Voltage: auto, DDR3_REF +/- 10,20, 30 mV - DDR3 Controller REF Voltage: auto, DDR3_REF +/- 10,20, 30 mV - South Bridge 1,5 Voltage: auto 1,50-2,05 V között 0,05 V-os lépésekkel |
