Referencia-kártyák
Az nVidia kártyagenerációk óta csak és kizárólag a GPU-t (Graphics Processing Unit) szállítja a partnerek számára (a RAM-okat a memóriagyártókkal "közösen" adják), így biztosítva a különböző cégeknek az önállóságot, rájuk bízva, hogy milyen kártyát építenek az adott chip köré (nagyon szigorú referencia-előírások vannak ugyanakkor, nem véletlen, hogy a legtöbb gyártó az nVidia referencia-kártyáját veszi át szinte egy az egyben). Vannak gyengébben szereplő és erősebb gyártók, azonban a minőségre nagyon kevésnél lehet panasz. Köztudott, hogy az MSI és az ASUS az nVidia első számú partnerei, de meglepetés bármely másik gyártó tarsolyában is lapulhat.
Katt...
A Geforce FX széria, azon belül is az 5900-as sorozat kicsit más, mint az eddigiek, ugyanis a kártya felépítése, bonyolultsága bizonyos minőségi követelményeknek meg kell, hogy feleljen. Az első generációs Geforce FX 5900 Ultra kártyákat az nVidia a Flextronics-szal karöltve gyártotta, tehát a partnerek megkapták a két cég által legyártott kártyákat, és szinte csak a csomagolás maradt meg nekik feladatként. Ebből következően minden első generációs FX 5900 Ultra kártya hajszálra pontosan ugyanolyan volt, ugyanazzal a referencia-nyákkal, referencia-hűtéssel, memóriachipekkel, GPU-val, csak a hűtésre ragasztott matrica és a körítés (csomagolás, hozzáadott szoftverek) különbözött az egyes gyártóknál.
A Geforce FX 5900 non-Ultra kártyáknál már más a helyzet, a partnerek építik fel a kártyájukat a GPU köré, tehát elviekben létezhetnének extrémebb vagy egyszerűbb kártyák is, azonban az "ördög nem alszik" alapon látni fogjuk, hogy egetverő különbségek nincsenek. Csak a hűtés, a nyák színe és a körítés különbözik érdemben.
Ami minden kártyánál ugyanaz

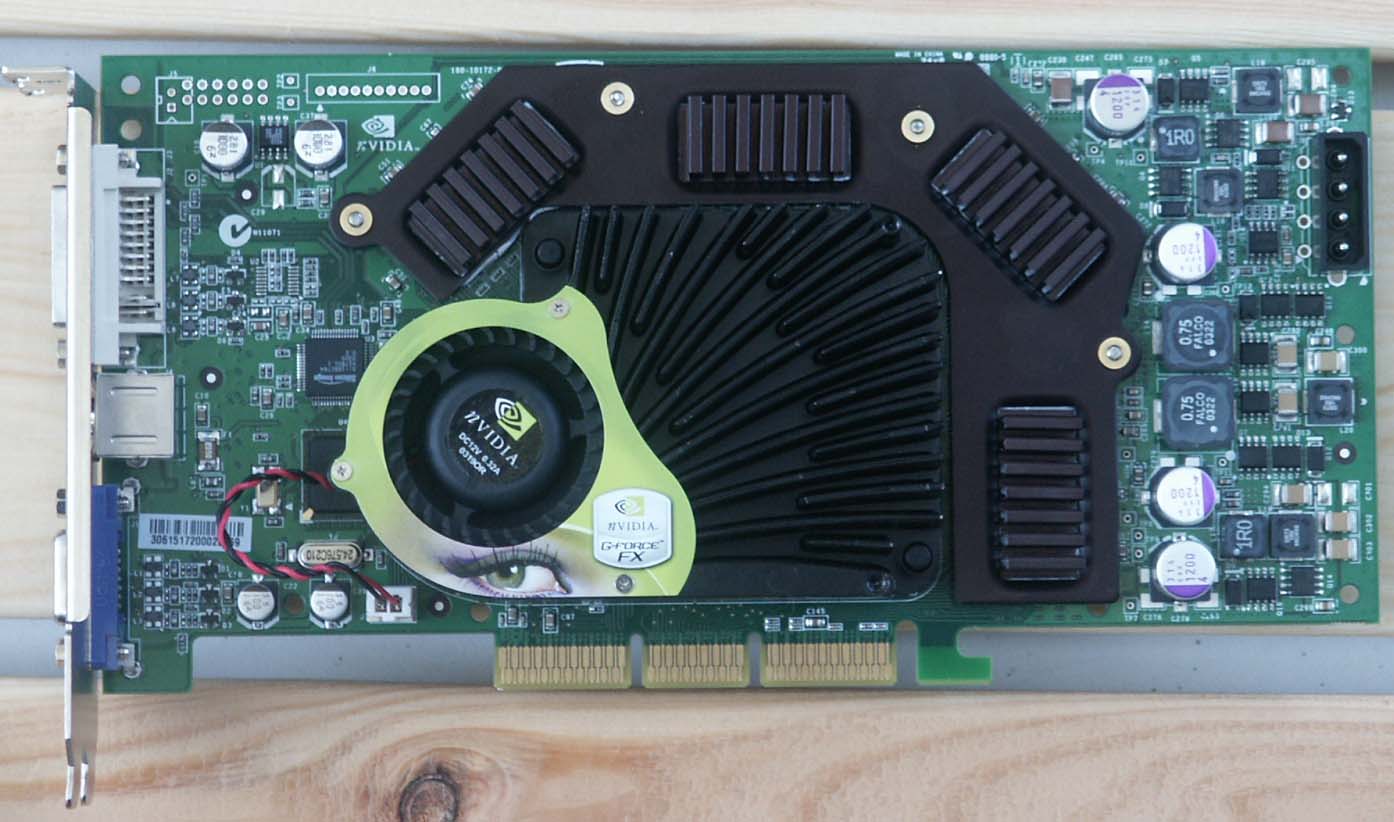

A nyák felülről: a Geforce FX 5900 Ultra kártyák tehát ugyanarra a referencia-nyákra épülnek, a nyák középső részét belepi az óriási hűtés, pontosabban annak hűtőbordázata. A nagyméretű hűtőbordában szinte eltűnik a ventilátor, amelynek a legfőbb feladata az egész felületet lehűteni, beleértve a memóriachipekre is átérő hűtőbordát. A nyák jobb oldalán kondenzátorok tömkelege látható, amelyek a különböző feszültség- és a jelingadozásokat kell, hogy kiszűrjék.
Elölről

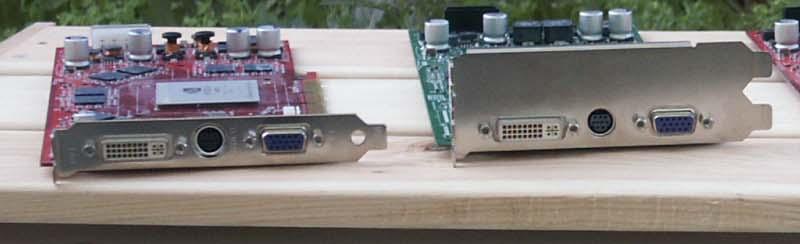

A kártya legszélén látható a tápcsatlakozó -- erre feltétlen szükség van, a modern high-end kártyák fogyasztása kiugró. Az nVidia minimum 300W-os (jó minőséget feltételez), AMD és Intel ajánlásával ellátott tápot javasol. A hátlapon a szokásos D-SUB kivezetés a CRT monitorokhoz, a DVI kimenet a TFT megjelenítőkhöz és a TV-Out található.
Kivezetések

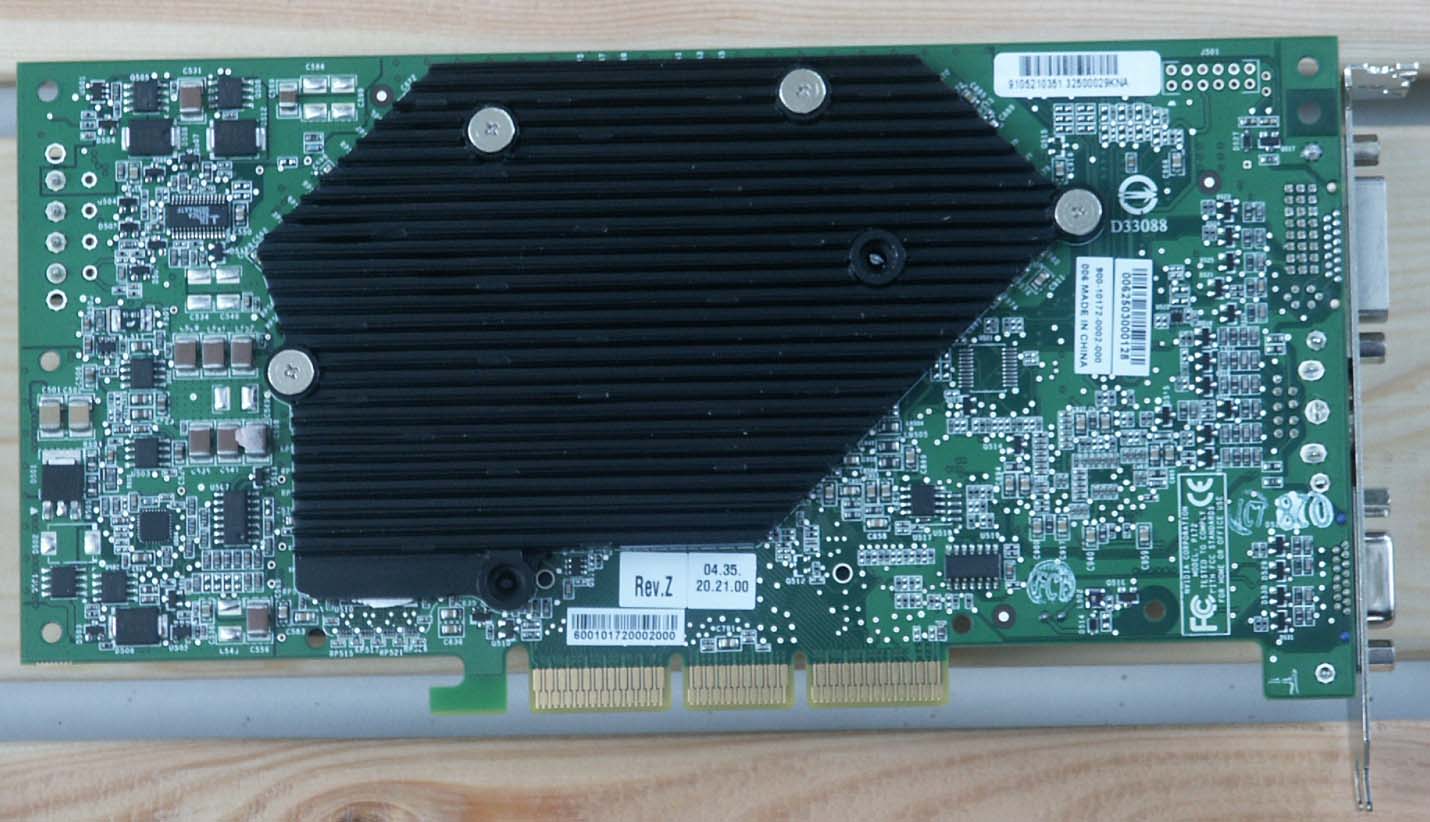

A kártyát megfordítva sok érdemleges nem látható, mindössze a memóriachipeket befedő passzív (aktív hűtést nélkülöző) hűtőborda található.
Hátulról
A bordák alatt mi is van?

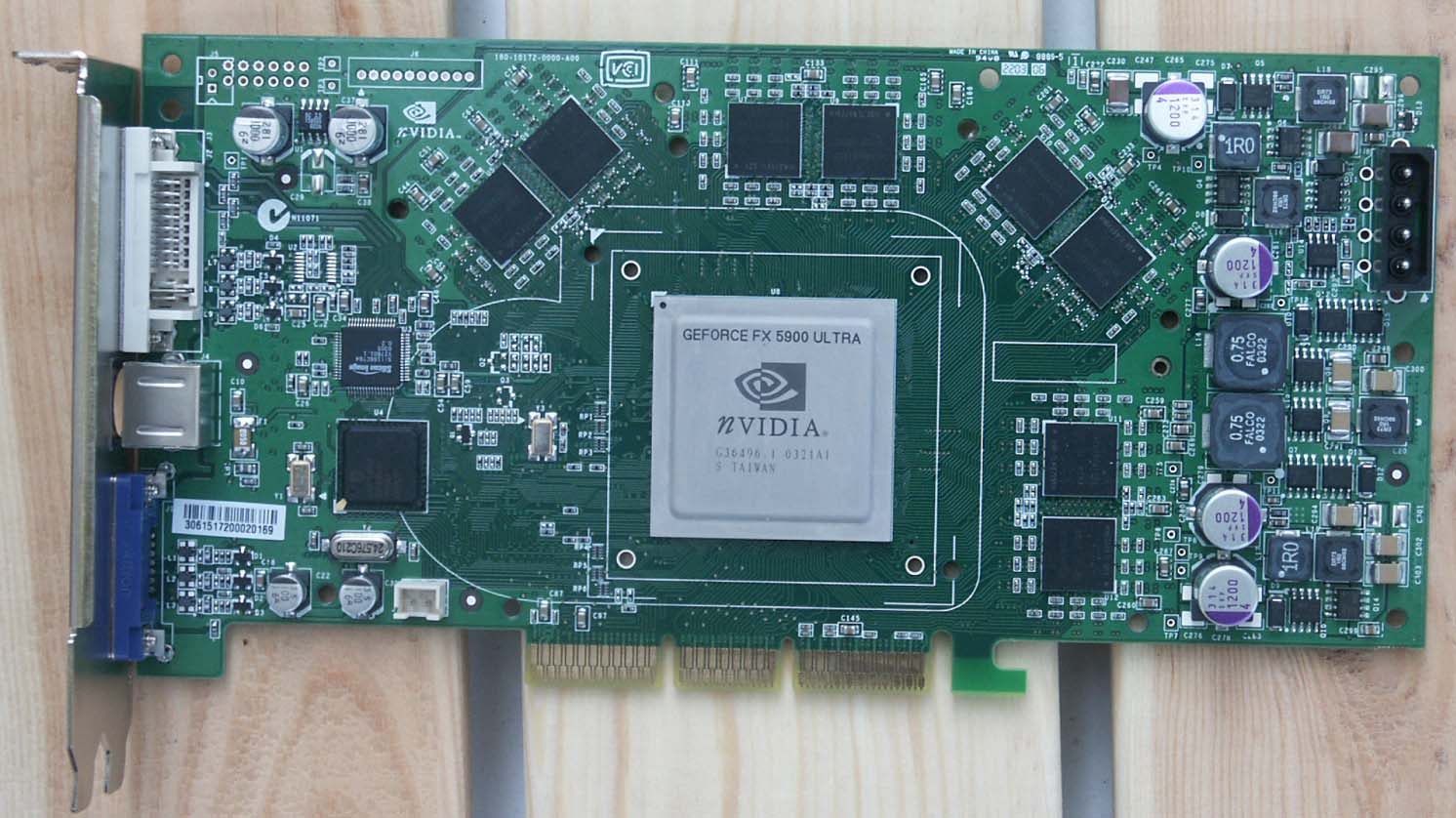

A kártya közepén a GPU helyezkedik el, körülötte felfelé és jobbra ívesen a Hynix memóriachipek, amelyek BGA tokozást kaptak, chipenként 16 MB kapacitással.
Hűtőbordák nélkül

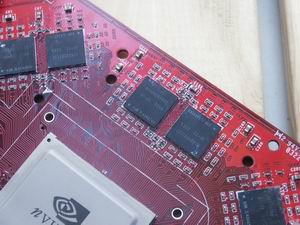

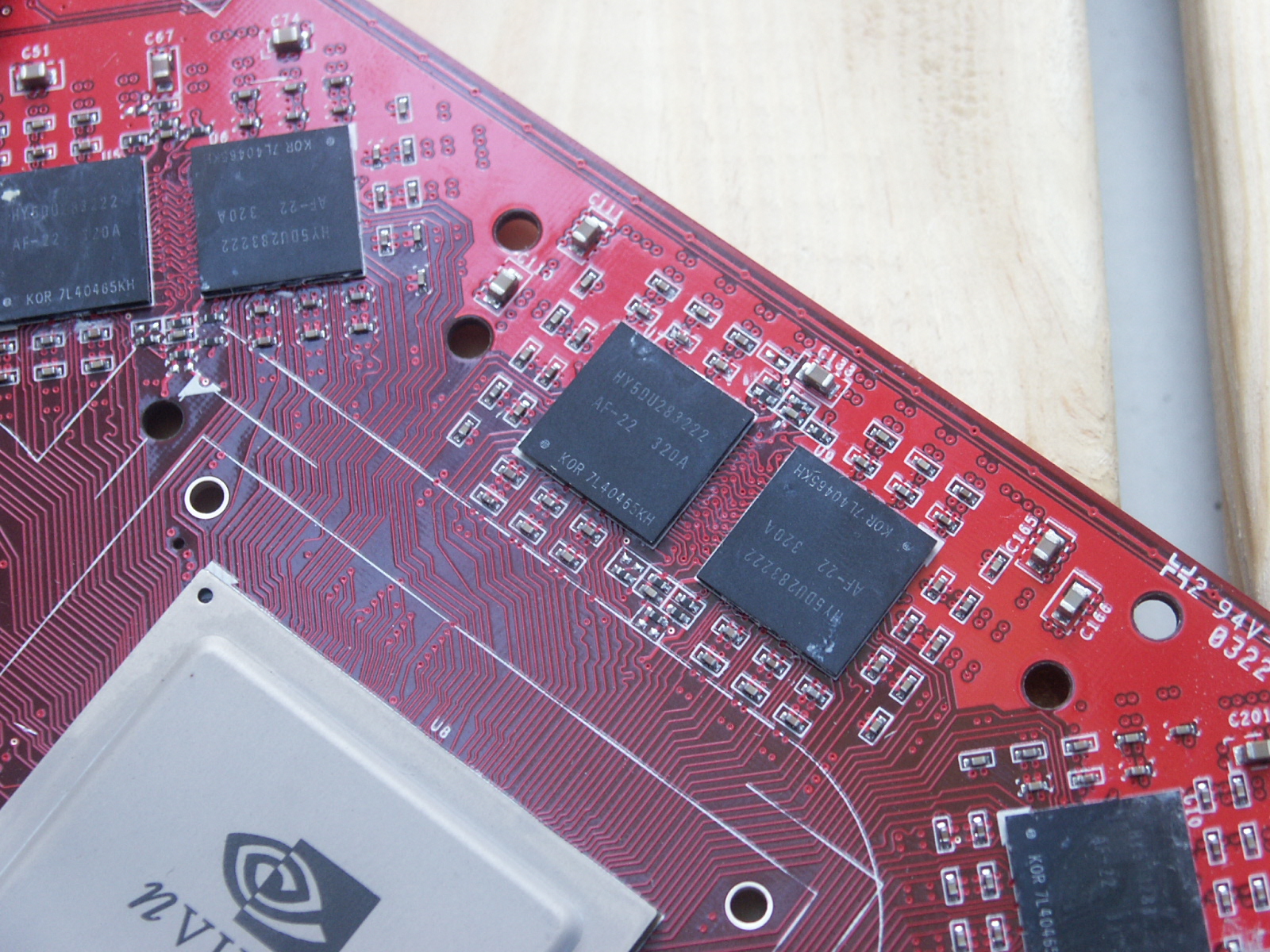

A memóriákon a HY5DU283222 AF-22 felirat olvasható, ami 2.2 ns-os időzítést takar, ez elviekben elérhetővé teszi a 450 MHz (effektíve DDR 900 MHz)-es órajelet, ráadásul mindezt 256-bites memóriainterfésszel.
A memóriachipek

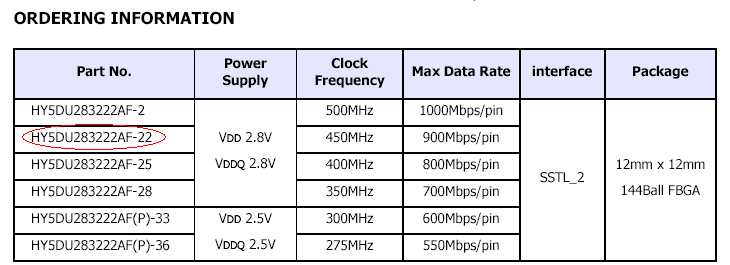

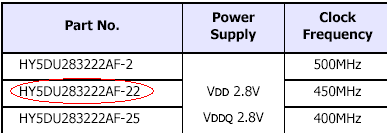

A Hynix dokumentációjából ollózva
A GPU-tól balra a DVI chipet találjuk, legtöbb esetben ez a Silicon Image Sil164CT64...
DVI chip
...illetve a TV-Out chipet is, amely legtöbbször a Philips SAA7114E megoldásán alapul. Egyes kártyákon külső TV-Out logika található, de erre szükség nincs.
TV-Out chip

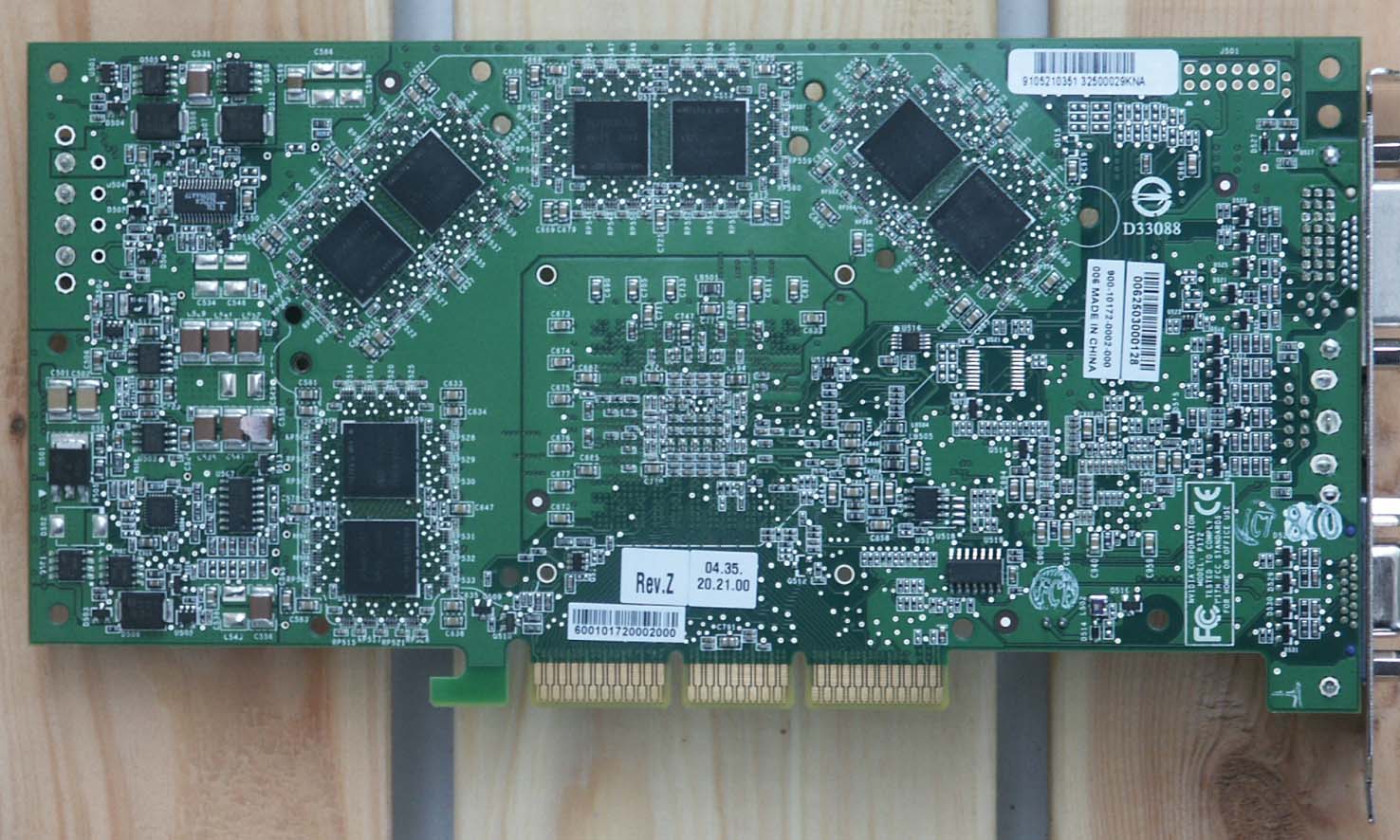

A kártya hátulján a bordázat nélkül előtűnnek a memóriachipek. Az 5900 non-Ultra kártyákon itt csak a memóriák helyét találjuk meg, legalábbis azokon, amelyeken 128 MB van (a napokban jelentették be, hogy jönnek a 256 MB-os verziók is).
Csupaszon
Az órajel: A Geforce FX 5900 Ultra 450 MHz GPU / 425 MHz (effektíve 850 MHz) memóriaórajelekkel érkezik, míg a non-Ultra verzió 400 MHz GPU / 425 MHz (effektíve 850 MHz)-en ketyeg. Tehát az eltérés mindössze a GPU órajelében látható, csekély 50 MHz. Említést érdemel, hogy a kártya GPU-ja 2D üzemmódban "visszakapcsol" alacsonyabb fokozatra, konkrétan 325 MHz-re, így feleslegesen nem melegszik a kártya, és nem süvít annyira a ventilátor.
Ezek voltak tehát a közös vonásai az egyes megoldásoknak, most lássuk őket egyenként!
A cikk még nem ért véget, kérlek, lapozz!
