Blackwell még kisebb méretben

A Blackwell architektúra alapvető jellemzőiről korábbi cikkünkben már részletesen írtunk, így nem ismételjük meg a tényleges működést, ugyanakkor a GeForce RTX 5060 Ti olyan GPU-t használ, amilyet egyik korábbi társa sem, így érdemes kicsit kielemezni a változásokat.

Az NVIDIA friss fejlesztése konkrétan a GB206 kódnevet viselő lapkát kapta meg, ami a TSMC 4N jelzésű 5 nm-es node-ján készül, és 21,9 milliárd tranzisztorból épül fel, miközben kiterjedése 181 mm².

A multiprocesszorai nem változtak, ahogy strukturális felépítése sem, vagyis az NVIDIA továbbra is egy raszteres és egy úgynevezett PolyMorph részre vágja a hagyományos értelemben vett setup motort. Az előbbi egységből öt található a GB206-ban, és egy raszter motor maximum hat darab Texture Processor Cluster (TPC) ellátásáról gondoskodik. Ezt a felállást a vállalat – szokás szerint – Graphics Processing Clusternek (GPC) nevezi. A raszter motor órajelenként 16 pixelt képes feldolgozni, ami a GB206 esetében a teljes lapkára nézve 48 pixelt jelent, amely adat egyensúlyban van a 48 blending egységgel is, azaz a friss GPU ezen a téren kiegyensúlyozott.

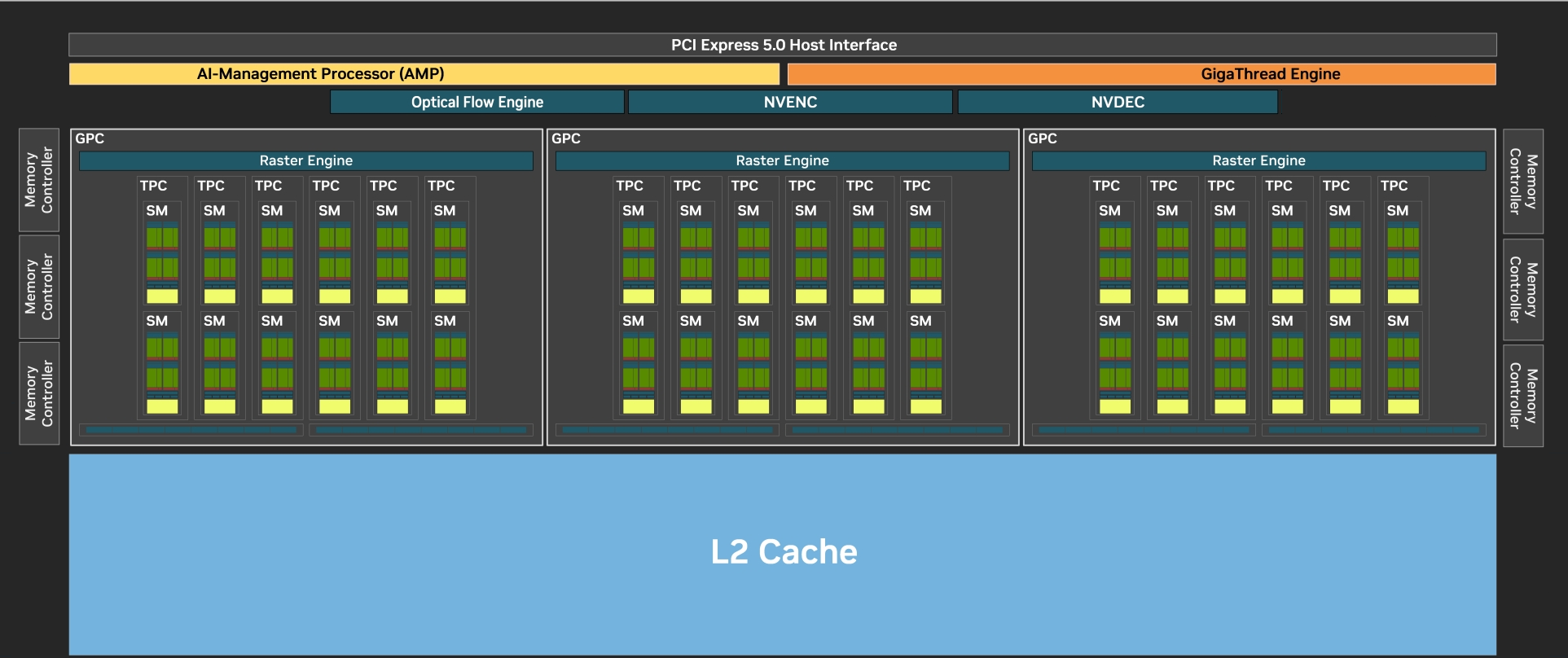

NVIDIA GB206 [+]

A TPC-kben található PolyMorph motor továbbra is a geometriával kapcsolatos munkálatokat végzi, és mivel az GD206-ban 18 TPC található, logikusan kikövetkeztethető, hogy ugyanennyi PolyMorph motor van a lapkában. A ROP-blokkok az Blackwell architektúrán belül párosával találhatók a GPC-ben, de képességeik nem módosultak, tehát továbbra is 8 blending és 32 Z mintavételező egység foglal helyet bennük.

Az GB206-os GPU 32 MB megosztott L2 gyorsítótárat kapott, és ehhez kapcsolódik a GDDR7 szabványú memóriákat támogató memóriavezérlő, ami a friss lapka esetében 32 bites csatornákra szétosztott, 128 bites buszt eredményez. Szokás szerint nem elhanyagolható, hogy a lapka rendelkezik még két DMA motorral, illetve x8-os PCI Express 5.0-s vezérlővel.
