ASUS HD 6970 DirectCU II
Az ASUS a DirectCU sorozat keretein belül adta ki saját tervezésű HD 6970-es kártyáját. A sorozat elnevezése onnan ered, hogy tagjainál a hűtő réz heatpipe-jai közvetlenül érintkeznek a GPU-val a jobb hőelvezetés érdekében.

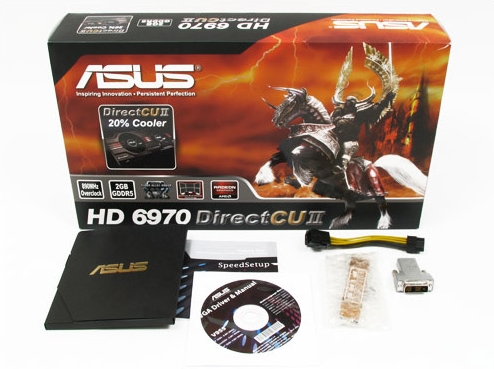

ASUS HD 6970 DirectCU II doboz és tartozékok [+]
A doboz különösebben nem bővelkedik tartozékokban: egy CrossFire hidat, adapterekből egy DVI->HDMI-t, valamint egy PCI Express tápátalakítót találunk, amely két hat tűs csatlakozóból csinál nekünk egy nyolcast. A DVD és a némi papíros itt is alap.

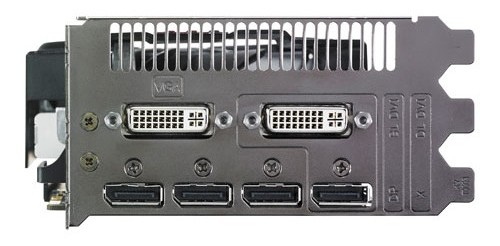

Az ASUS hátlapja már teljesen szakít az AMD korábbi elgondolásával. A két DVI (egy single-link és egy dual-link) mellett négy darab 1.2-es szabványt is támogató, normál DisplayPort kapott helyet, amikkel akár hat megjelenítőt is használhatunk Eyefinity módban. Talán a sok kimenetnek is köszönhetően a DirectCU II nem kevesebb mint három kártyahelyet emészt fel.
A bordák felett kettő darab, 10 centi átmérőjű, egyenként 9 lapátot tartalmazó ventilátor található. Az ASUS által 890 MHz-re feltekert Cayman XT felületéről 5 darab réz heatpipe szállítja tovább a hőt a két különálló, nem kifejezetten sűrűn lamellált alumíniumbordához.

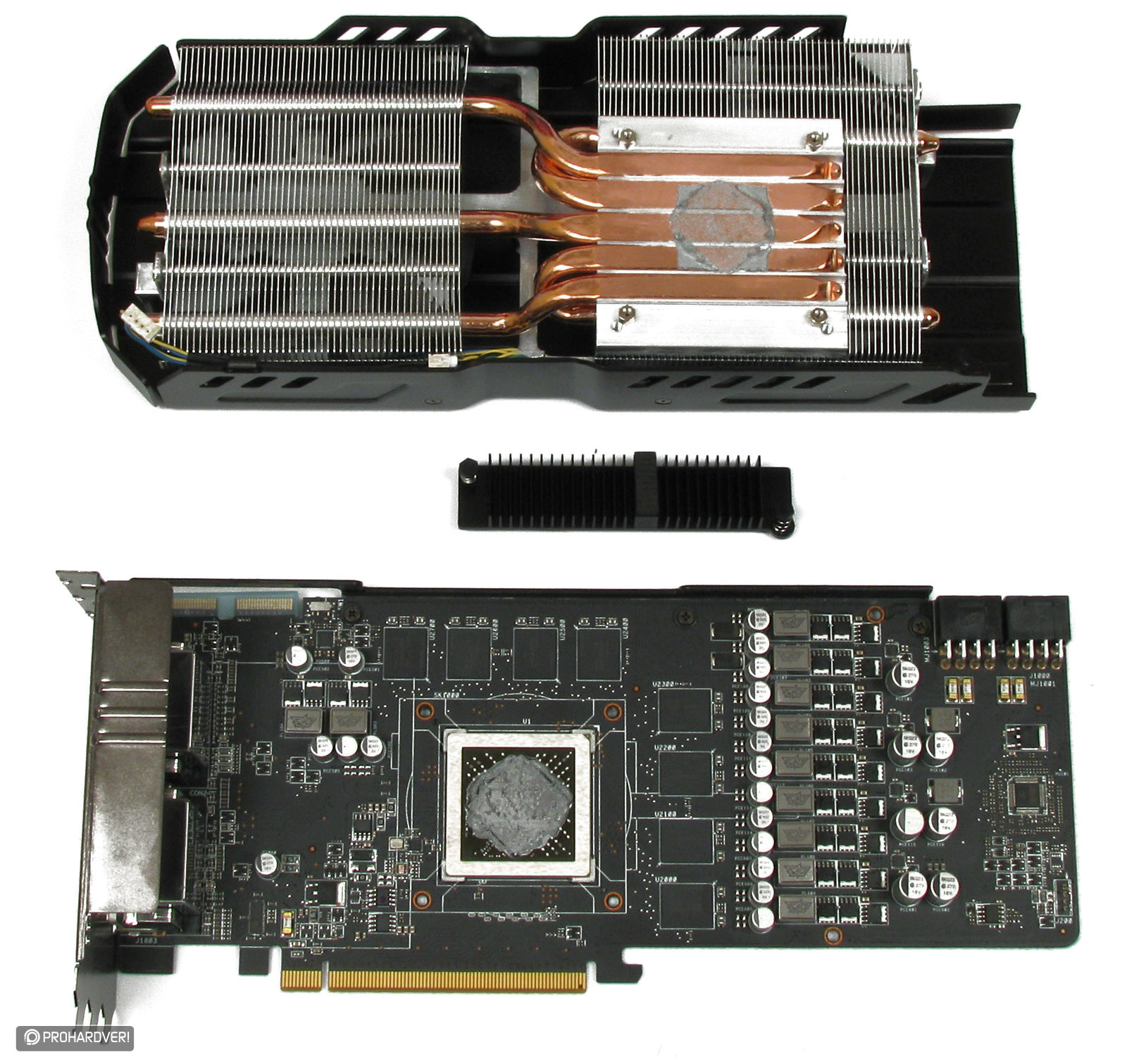

Ezt is szétszedtük [+]
A digitális PWM itt sem maradt meg, a helyét egy analóg megoldás vette át, mely itt is két darab 8 tűs PCI-E tápcsatlakozóból szedi a feszültséget. A GPU-nak 9 fázisból kell gazdálkodnia, míg a memóriák 2 fázison keresztül vehetik fel a szükséges energiát. Ez előbbi 9 fázis hűtéséért egy kisebb, fekete alu borda felel, melyre a hátsó ventilátorból érkezik a levegő, míg a memóriákra itt nem került semmilyen borda. Ennél a modellnél is a 2 gigabájtos Hynix (H5GQ2H24MFR-R0C - 1500 MHz/1,5 V) chipekbe dolgozhat a GPU, melyek 1375 MHz-es órajele itt sem változott.
[+]

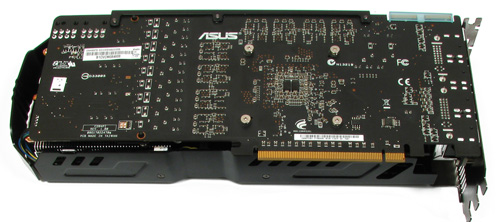

A hátoldalon semmi extra, említésre méltó dolog nem kapott helyet a matt fekete nyákon. Az MSI-n található összesen öt kapcsolóból ezen a kártyán csak egy található, amely a már jól ismert BIOS-választásért felelős. Ez pontosan azt a funkciót szolgálja, mint az MSI-nél, azaz a Catalyst Overdrive felső határait, valamint a PowerTune limitet tolja ki a megfelelő állásban.
