MSI MPG X870E Carbon WiFi: alaplap Zen 5 alá

A felsőkategóriás MPG széria tagja csúcskategóriás lapkakészlettel és számos extrával érkezik.

Bevezető, dizájn

MAG, MPG, MEG: az MSI három termékcsaládja közül az MPG a felsőkategóriát célozza, és a cég saját leírása szerint azok számára készül, akik a csinos külsőt és a magas teljesítményt részesítik előnyben. Erre utal a név feloldása is: MSI Performance Gaming (a másik kettő az MSI Arsenal Gaming és az MSI Enthusiast Gaming rövidítése). Tesztalanyunknak, az MPG X870E Carbon WiFi-nek tehát egy felsőkategóriás, teljesítményorientált, a játékosok igényeire (is) szabott, mutatós dizájnnal rendelkező alaplapnak kell lennie. Nézzük meg, sikerül-e ez neki!

Hirdetés

Külső, elsődleges csatlakozók

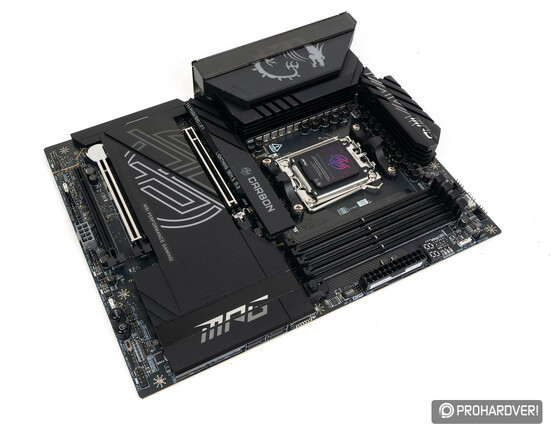

A külső jegyeket, fizikai kialakítást illetően az X870E Carbon WiFi szépen belesimul a trendekbe, melyek a felső- és csúcskategóriában egyre inkább elrejtik a felhasználó szeme elől a tulajdonképpeni PCB-t. Na, itt azért még vethetünk rá pár pillantást, nem annyira, mint mondjuk a Godlike modelleknél, de azért olyan sok helyet nem hagytak szabadon, tulajdonképpen a foglalat körüli, kötelezően nyitott részen kívül csak az alsó részen egy keskeny sávban, illetve a memóriafoglalatok és a 24 tűs ATX konnektor táján láthatjuk a fekete, itt-ott sávos mintát viselő áramköri lapot. A terület nagy részén valamilyen hűtési megoldás terpeszkedik, némi ARGB világítással megspékelve.


[+]

Felül szokás szerint a 18+2+1 felépítésű VRM részleg melegedését tartja kordában egy nagyobb és egy kisebb bordából álló passzív rendszer – a két egységet egy hővezető cső köti össze. A nagyobb borda, mely egyben a hátsó csatlakozósor integrált takarólemezét is tartja, kapott világítást, mégpedig a gyártó sárkányos logójának képében. Ez egy fényesebb műanyag lemez alatt lapul, szerelésnél érdemes vigyázni, hogy ne karcoljuk meg.

Lefelé haladva a következő elem, ami szemet fog szúrni, a PCIe 5.0 x4 interfészt tartalmazó, közvetlenül a CPU-val összekötött elsődleges M.2 foglalat hűtőbordája. A divatnak és a modern elvárásoknak megfelelően szerszám nélkül szerelhető, a bal szélen kell egy kis fémlemezt benyomni a reteszelés oldásához. A foglalat alulról, illetve a borda felülről is kapott hővezető lapkát, és a bordán még ARGB világítás is van, melyet pogo pines csatlakozósor „táplál”.

Következő állomásunk a fő PCIe 5.0 x16 sín lesz, fém erősítéssel és golyóstollszerűen, push-push módon működő reteszelő mechanizmussal. Ennek használata elég barátságos, hiszen akár nyitott, akár zárt állásában helyére tehetjük a grafikus kártyát. Ha az előbbit választjuk, akkor csak meg kell nyomni a jobb szélen elhelyezett gombot, és a retesz már rögzítette is a VGA-t. Kioldáshoz ismét csak egy nyomás kell, és a rögzítés nyitott állapotba kerül, a kártya eltávolítható. Egyszerű, kényelmes, és lehetővé teszi, hogy a nagy, nehéz és drága VGA-t két kézzel foghassuk.


[+]

A fő PCIe slot alá egy igen méretes borda került, mely három darab M.2 foglalatot takar. Ebből a felső még mindig a CPU-hoz kapcsolódik, és PCIe 5.0 x4 csatlakozást kínál (viszont megosztva működik a PCI_E2 sínnel, így érdemes a kézikönyvből tájékozódni, hogy ne veszítsünk sávszélességet), a másik kettő pedig a lapkakészlettel kommunikál, és PCIe 4.0 x4-esek. Bár optikailag tetszetős, nekünk annyira nem szimpatikus az, hogy a három foglalatot egyetlen borda takarja, ugyanis így elég csak egy saját hűtéssel rendelkező SSD ahhoz, hogy a többire se lehessen felszerelni az alaplap saját megoldását. Maga a borda egyébként szintén kézi reteszelésű, és természetesen az M.2 foglalatok is kivétel nélkül szerszám nélküliek.

A borda alatt a második erősített PCIe 5.0 x16 sínt találjuk, mely processzortól és az elsődleges sín foglaltságától függően lehet PCIe 5.0 x4 vagy PCIe 4.0 x8. A harmadik PCIe slot (fizikailag ez is x16-os) már nem kapott erősítést, és PCIe 4.0 x4 kommunikációt kínál a kártyák felé.


[+]

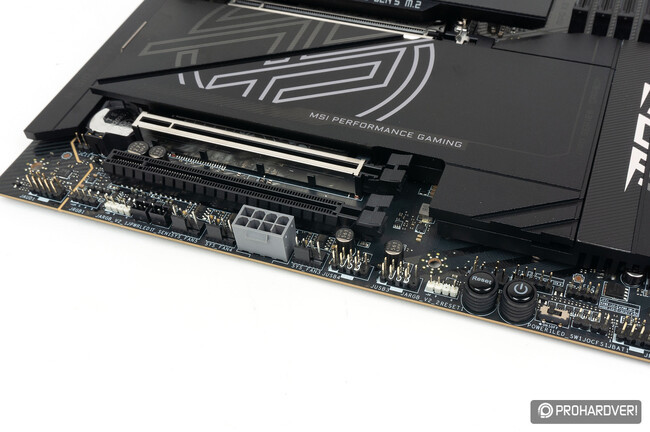

Ezen sín alatt, egészen lent jobbára a megszokott csatlakozókat találjuk, tehát itt van az előlapi hang, pár RGB kivezetés, két hűtőventilátor és a visszajelző LED-ek, bekapcsológomb, valamint reset konnektora is. Amire ezeken túl felhívnánk a figyelmet, az egy plusz PCI tápkonnektor arra az esetre, ha sok perifériát csatlakoztatnánk a külső-belső interfészekre, valamint két kis foglalat hőérzékelőkhöz (egy ilyen modult a gyári csomagolás is tartalmaz). Az árkategóriának megfelelő módon nem hiányzik a saját Power és Reset nyomógomb sem, ezek mellett pedig egy apró kapcsolóval az RGB világítást kapcsolhatjuk ki egyetlen mozdulattal.


[+]

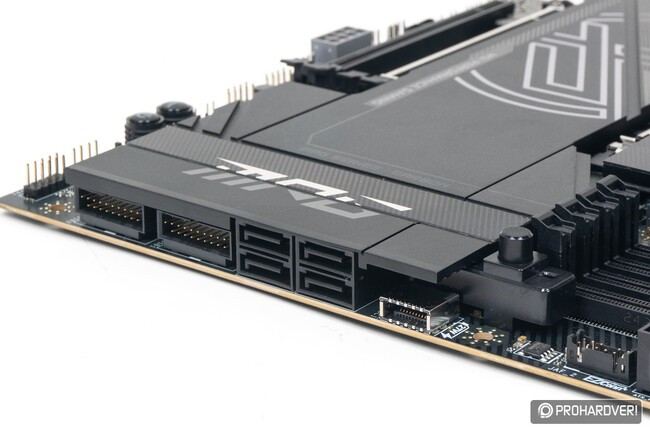

Még egy dolgot megemlítenénk: a négy darab klasszikus SATA port, illetve a három darab előlapi USB konnektor (két dupla USB 3.0, egy USB 3.2 Gen 2x2 Type-C) a lapkakészlet hűtőbordája alatt fekszik, így a hozzájuk vezető kábelek jól elrejthetők.

A cikk még nem ért véget, kérlek, lapozz!
