ASUS P9X79 PRO
Az utolsó alanyunk egy az előzőnél egyszerűbb kialakítást kapott. Ez természetesen nem véletlen, hisz ez a vonal már elsősorban nem a kemény tuningos réteget célozza meg.

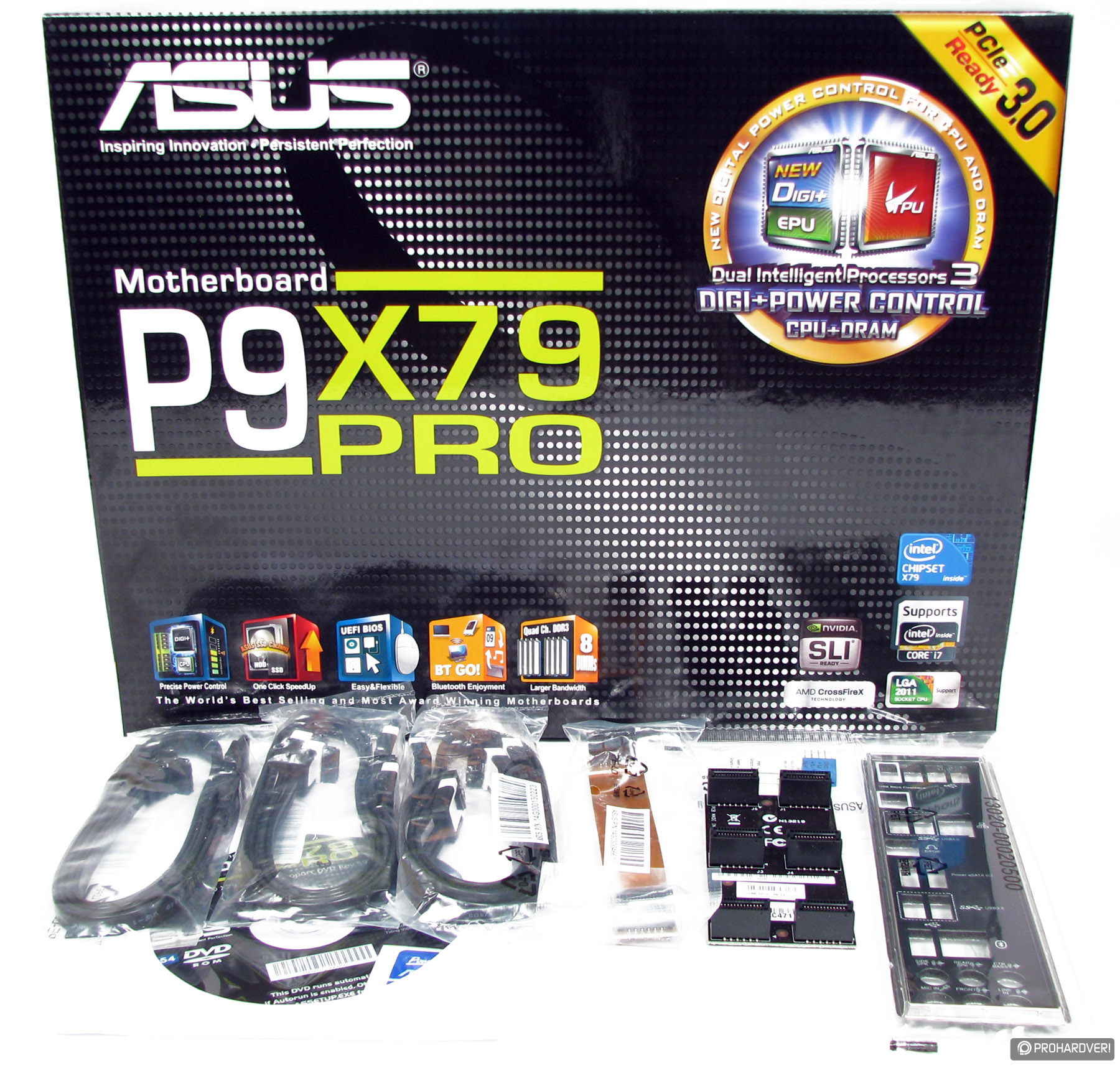

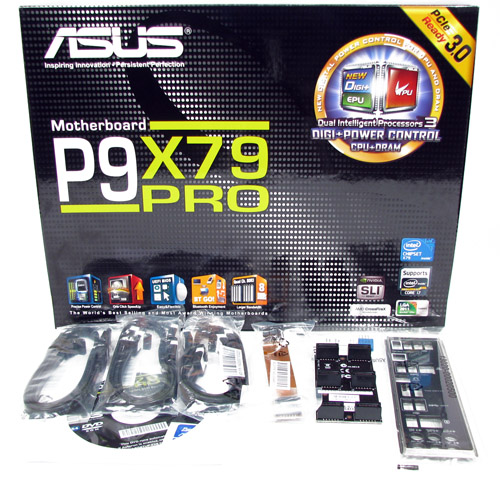

Az ASUS P9X79 PRO dobozában majdnem csak a legfontosabb kiegészítők kaptak helyet. Ez a hátlapi kivezetésen kívül három pár SATA kábelt, valamint a Q-Connector kiegészítőket jelenti. Kapunk még egy CrossFire, valamint egy 3 utas SLI hidat is.

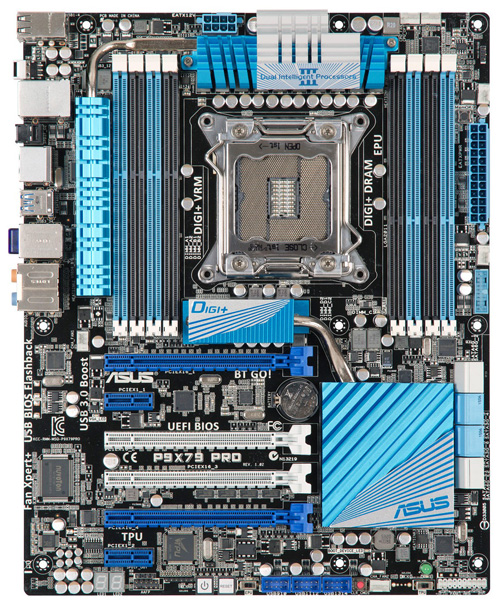

Ezen alaplap színvilágának alapját már a fekete, kék, valamint a fehér színek adják. Az előzőekhez hasonlóan itt is négy-négy DDR3 szabványú DIMM slot kapott helyet az LGA2011-es foglalat két oldalán. 8 GB-os modulokkal itt is előállítható az összesen 64 GB rendszermemória. A hűtés elrendezése kissé hasonló a Rampage-nél látotthoz, bár itt jól láthatóan két külön részből áll össze a rendszer, továbbá a pörgettyű is lemaradt.
A bordákat eltávolítva megfigyelhetjük, hogy a Rampage-nél látotthoz hasonlóan itt is kiterjesztették a hőleadó felületet, azaz hőátadás csak a foglalat feletti PWM, valamint az X79-es chip helyén történik.

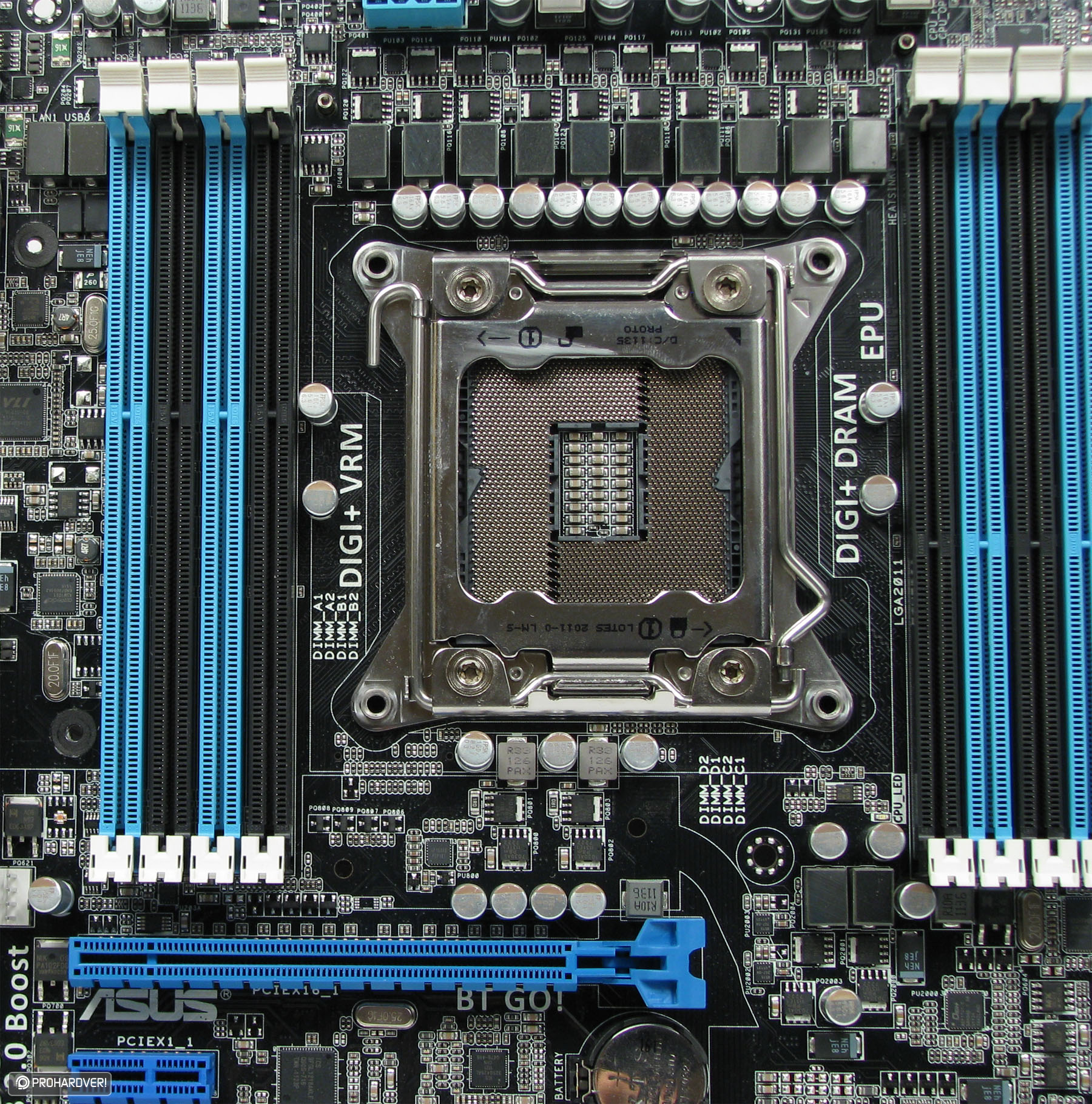

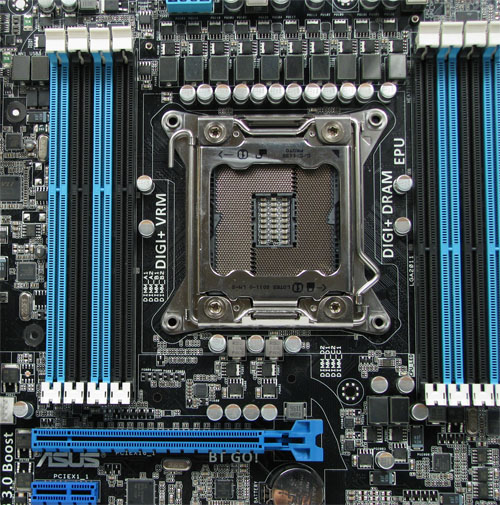

Az előző oldalakon látottakhoz képest a PWM is egyszerűbb. Gyakorlatilag egy klasszikus analóg kialakításról beszélhetünk, ahol az öt fázis mindegyikéhez két tekercs tartozik. Az ASUS ezt a megoldást 10 fázisként értelmezi. Az egészet a DIGI+ nevű chip vezérli, melyet a CHiL nevű cég fejlesztett ki.

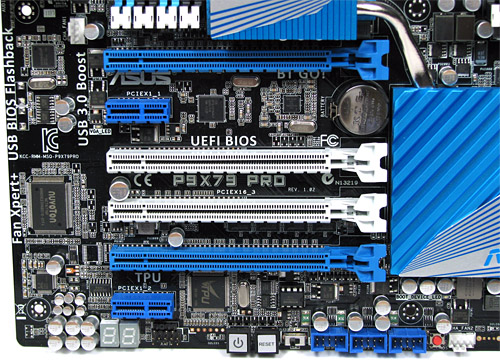

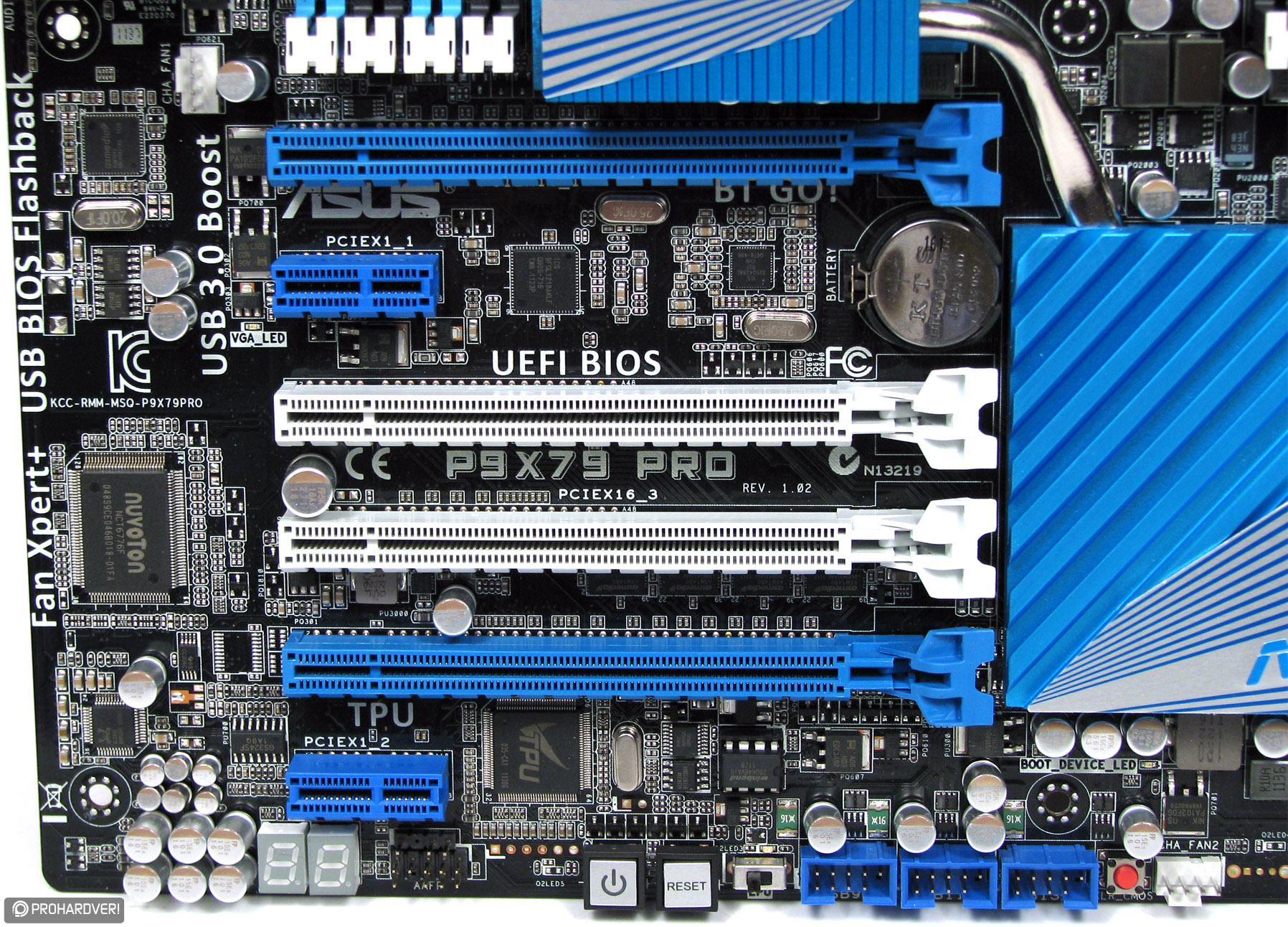

A PCI Express slot felhozatal itt is hat darabot jelent, ebből a négy teljes hosszúságú már megfelel a 3.0-s szabványnak. Többkártyás SLI vagy Crossfire rendszerekhez az első, harmadik és ötödik aljzat használatát javasolja az ASUS. Két kártya esetében ez x16/x16, míg háromnál x16/x8/x8 sávkiosztást jelent. A negyedik, fehér színű slot nyolc sávot kapott. Két, 2.0 szabványú x1-es slot is felkerült erre a modellre, alattuk még említésre méltó a POST CODE kijelző, valamint a POWER és RESET gomb. A három darab, kivezethető USB 2.0 csatlakozó mellé még felkerült egy CMOS tartalmának instant törlését elősegítő kapcsoló is.

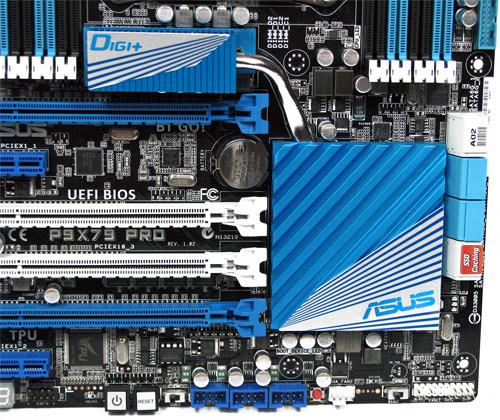

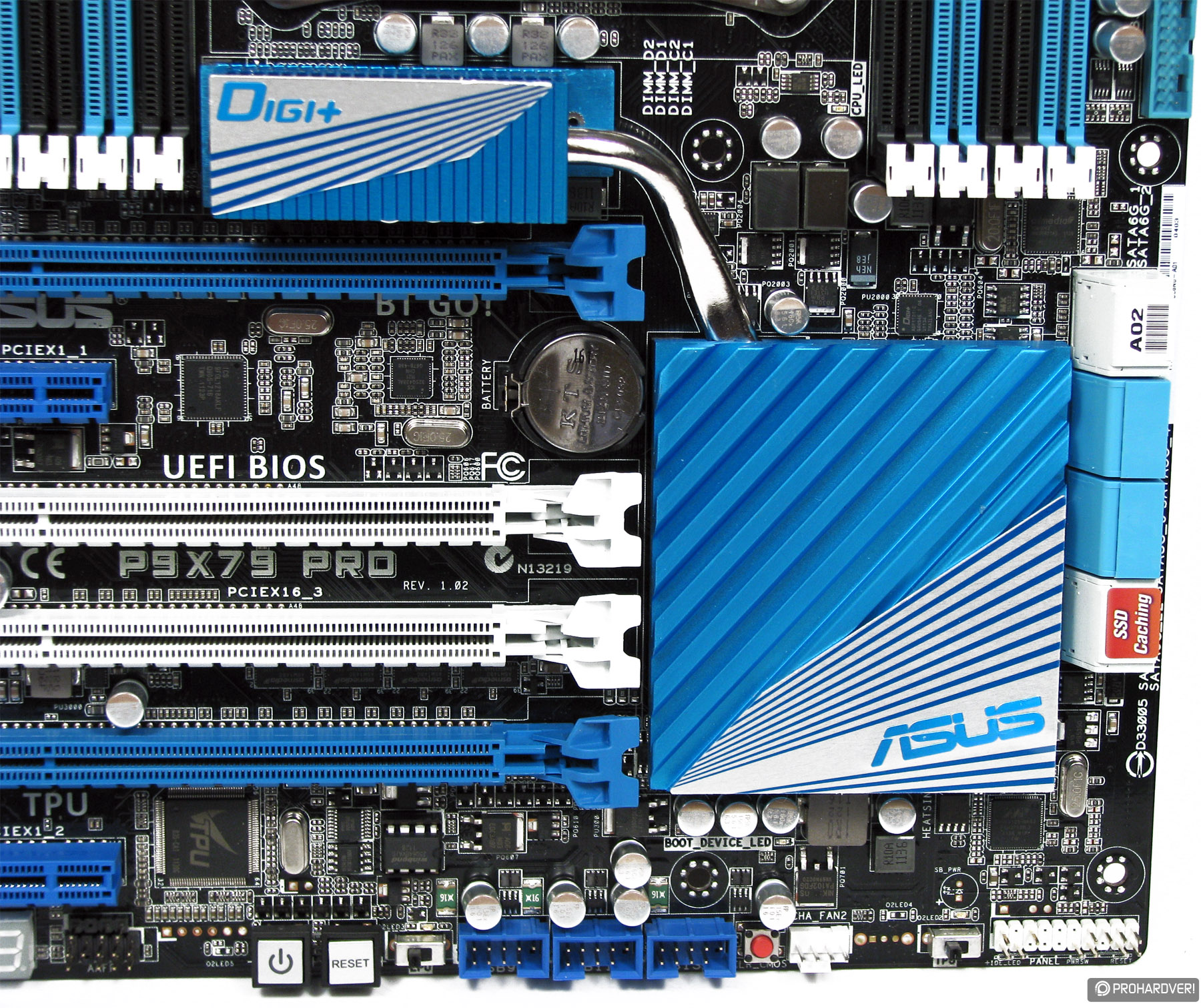

A chipset mellett az előző két modellhez hasonlóan itt is négy pár SATA port található. Ezekből a felső fehér a két natív 6 Gbps kompatiblis, míg a kékek csak a korábbi 3 Gbps szabványt támogatják. A legalsó "SSD Caching" matricával ellátott port kezelését a Marvell 9128 SATA vezérlőjére bízta az ASUS. Mivel az X79 nem támogatja a Z68 által ismert, és általunk korábban már megvizsgált Intel Smart Response technológiát, így a gyártóknak külső vezérlő után kell nyúlniuk, ha hasonló funkcióval szeretnék felvértezni termékeiket. A Marvell megoldása hasonló módon működik, azaz az SSD sebességét próbálja egyesíteni HDD-k nagyobb kapacitásával. A vezérlő folyamatosan figyeli és elemzi a merevlemez igénybevételét, ennek függvényében az arra érdemes adatokat átpakolja az SSD-re, mellyel jelentősen gyorsulhat a rendszer és az alkalmazások betöltése. Értelemszerűen az egy darab SSD-t, valamint az egy darab HDD-t is ehhez a szekcióhoz kell csatlakoztatnunk a funkció kihasználásához. Kicsit feljebb találhatunk még egy kivezethető USB 3.0 csatlakozót, amit az ASMedia chipje kezel. Ezeken a portokon a Rampage-hez hasonlóan a P9X79 PRO is támogatja az USB Boost technológiát, melynek hatását egy mérés erejéig meg is néztünk.

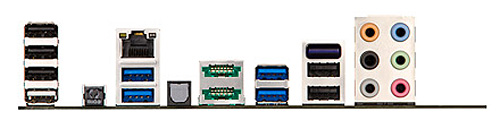

A hátlap négy USB 2.0 porttal indít. Tovább haladva egy BIOS Flashback kapcsolót találhatunk. Ez a funkció lehetővé teszi, hogy a gép kikapcsolt állapotában vagy inkompatibilis hardver (CPU, RAM) miatt nem induló alaplapnál is cserélhető legyen az UEFI. Ehhez továbbra is USB-s pendrive szükséges. A folyamat abból áll, hogy kikapcsolt állapotban a megfelelő USB aljzatba kell helyezni a fájlt tartalmazó tárolót, majd 3 mp-ig nyomva tartani a szóban forgó gombot, és várni, míg a folyamat elkészül, amelyről egy LED tájékoztat minket. Ez rendkívül hasznos lehet, ha egy olyan régebbi UEFI verzióval szerelt alaplaphoz jutunk, mely még nem támogatja vadi új processzorunkat. Így kölcsön CPU vagy további költségek nélkül üzemre tudjuk fogni a masinát. Ezután az Intel 82579V chipje által vezérelt Gigabit Ethernet port található, mely alatt két USB 3.0 bújik meg. Ezt követően egy optikai SPDIF, két árammal ellátott (powered) eSATA és ismét két USB 3.0 kapott helyet. A sor végére került még egy beépített Bluetooth modul, mely alatt további két USB található, majd legvégül a Realtek ALC898 analóg kivezetéseit láthatjuk.

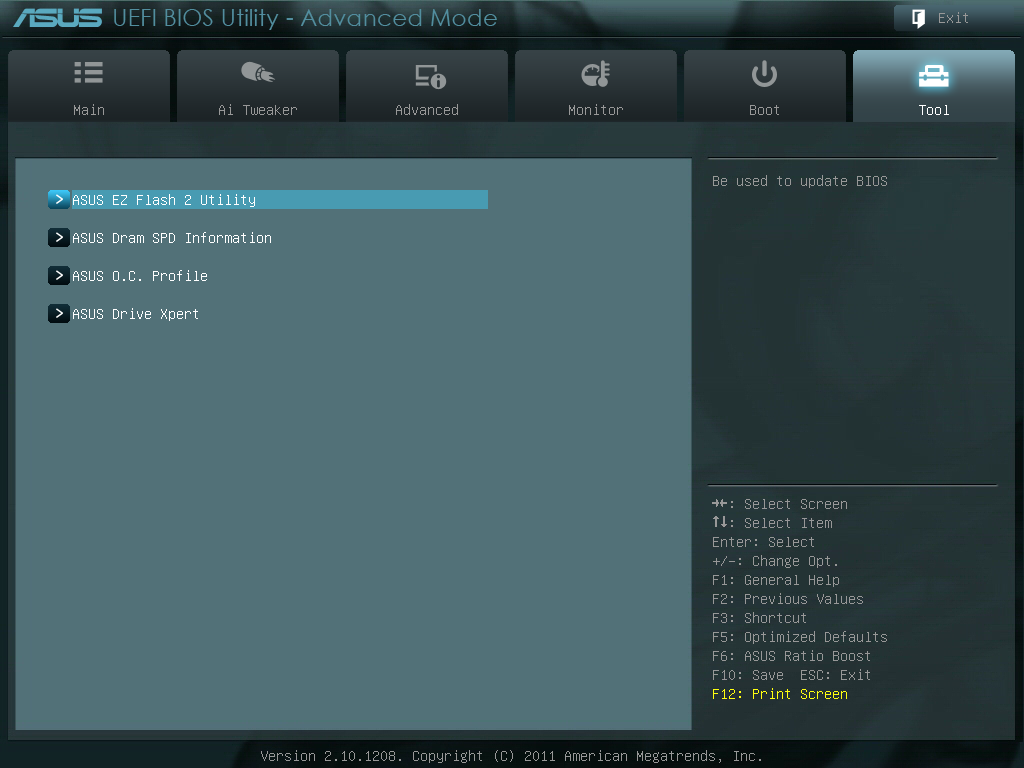

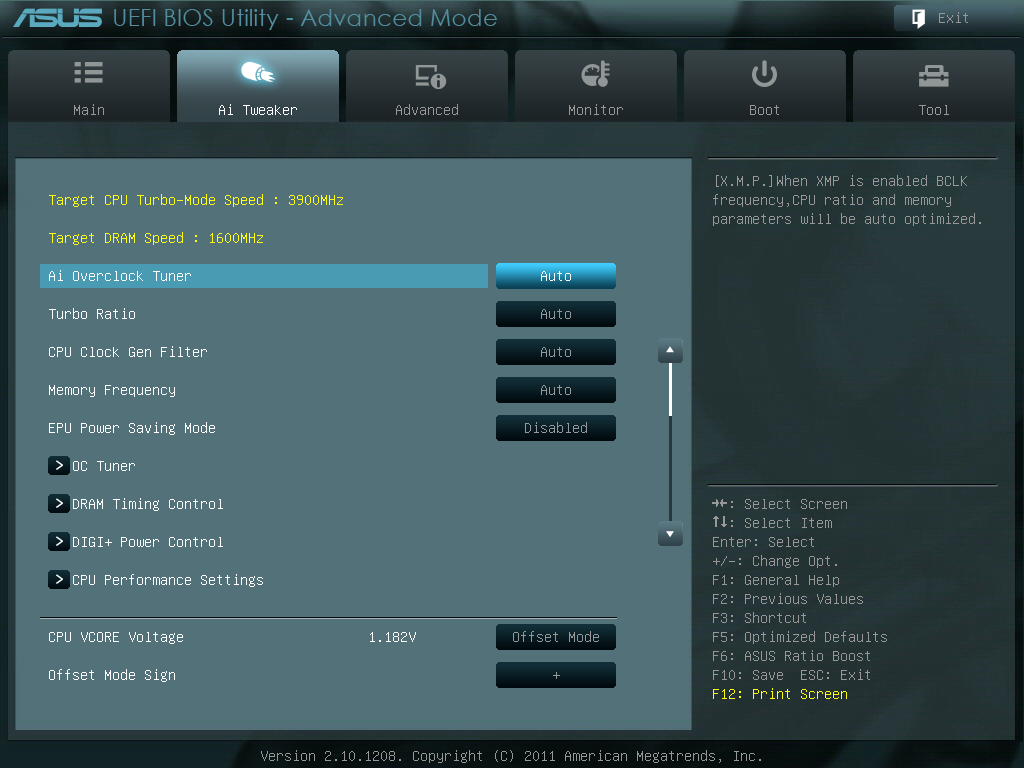

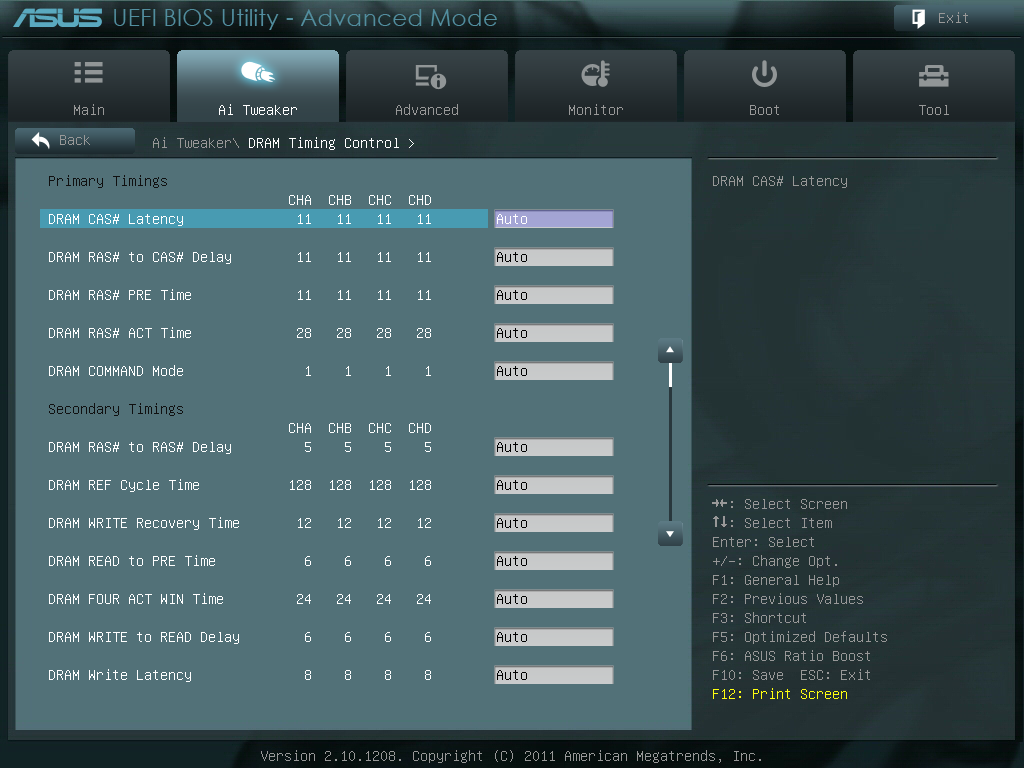

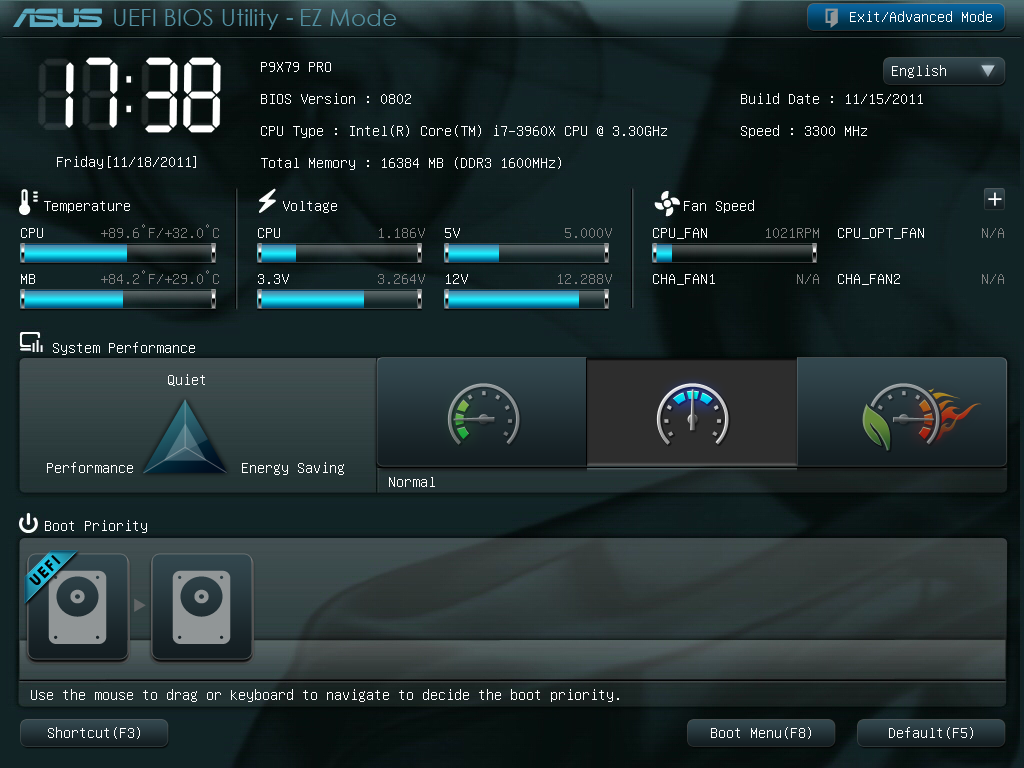

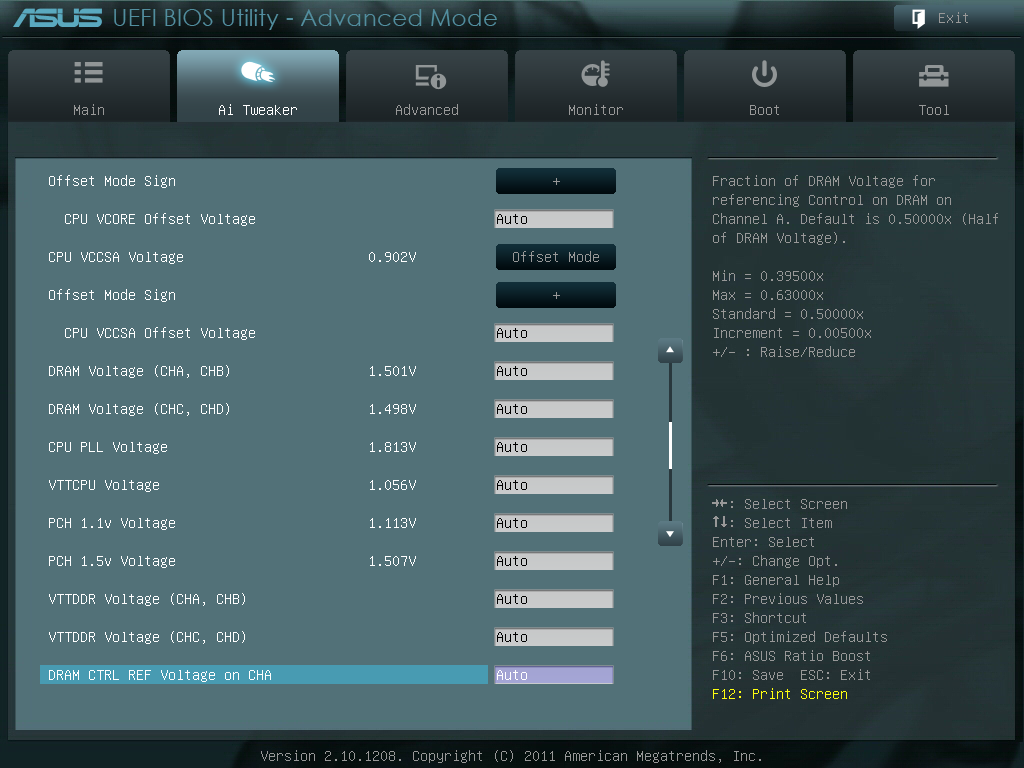

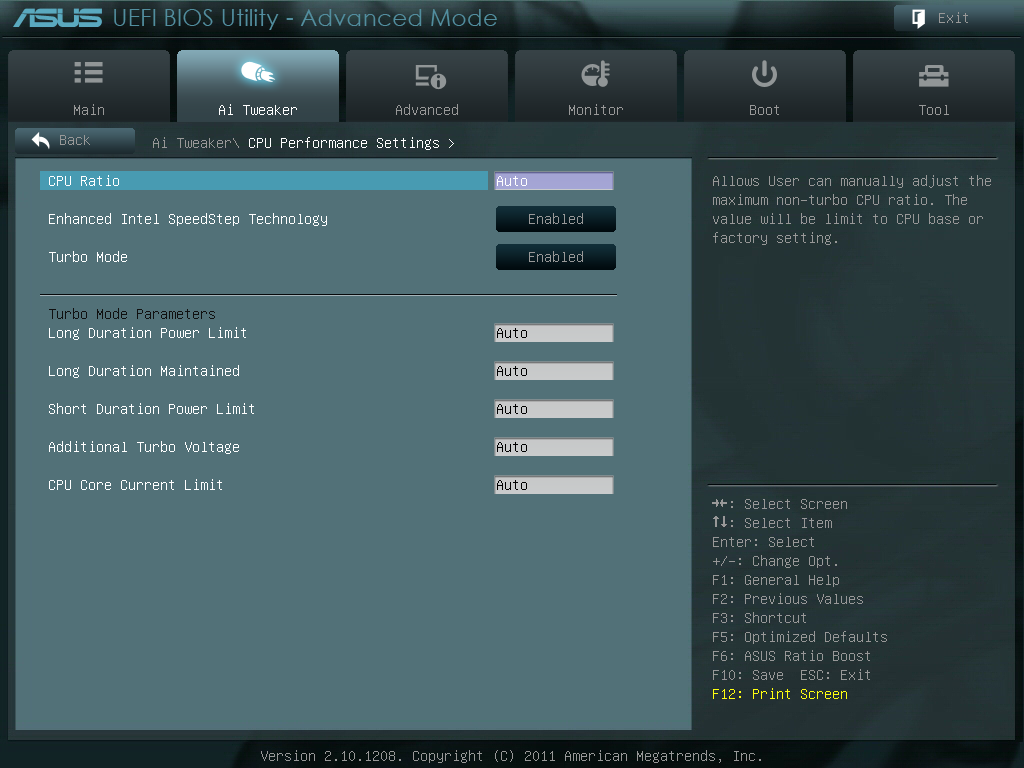

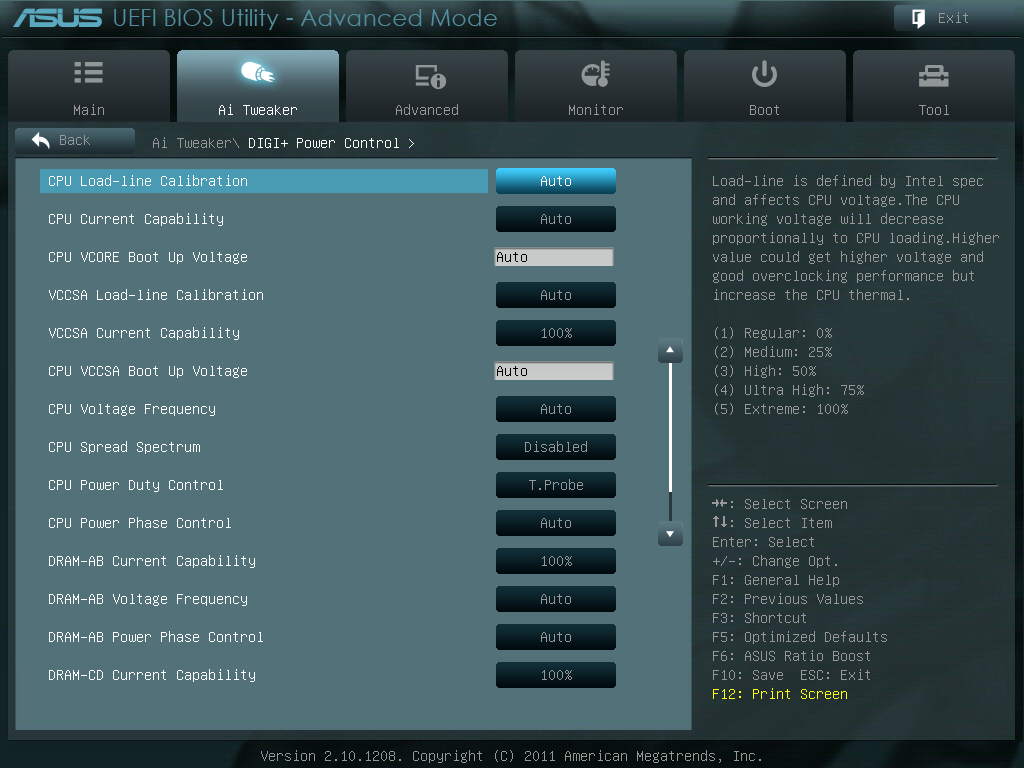

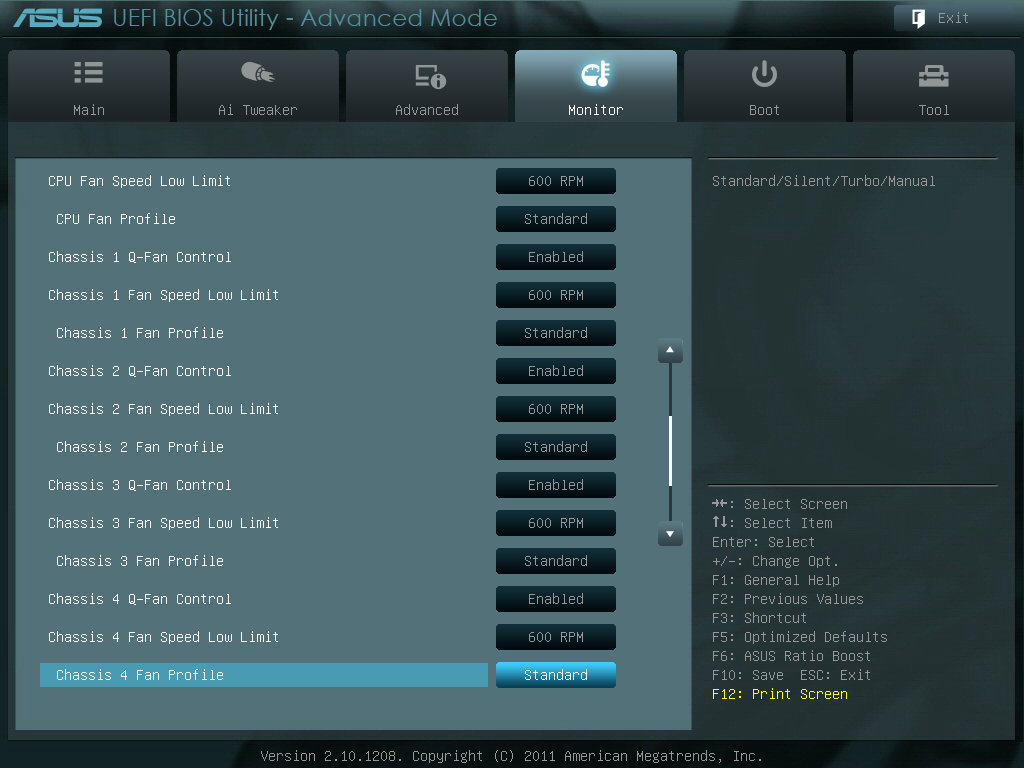

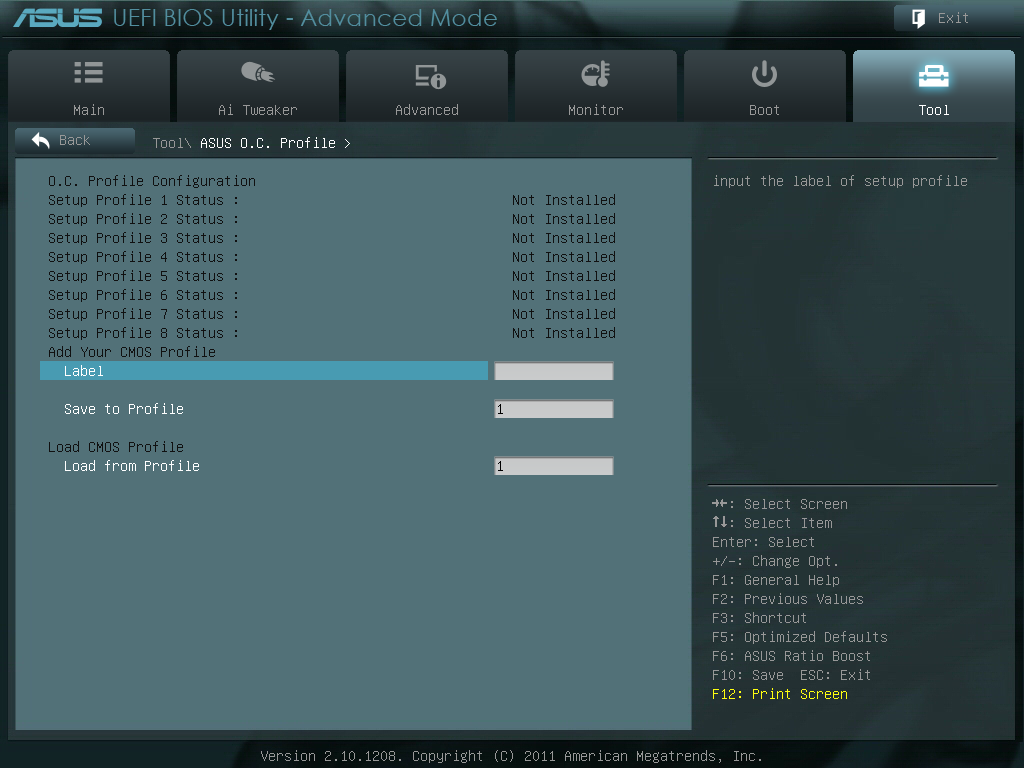

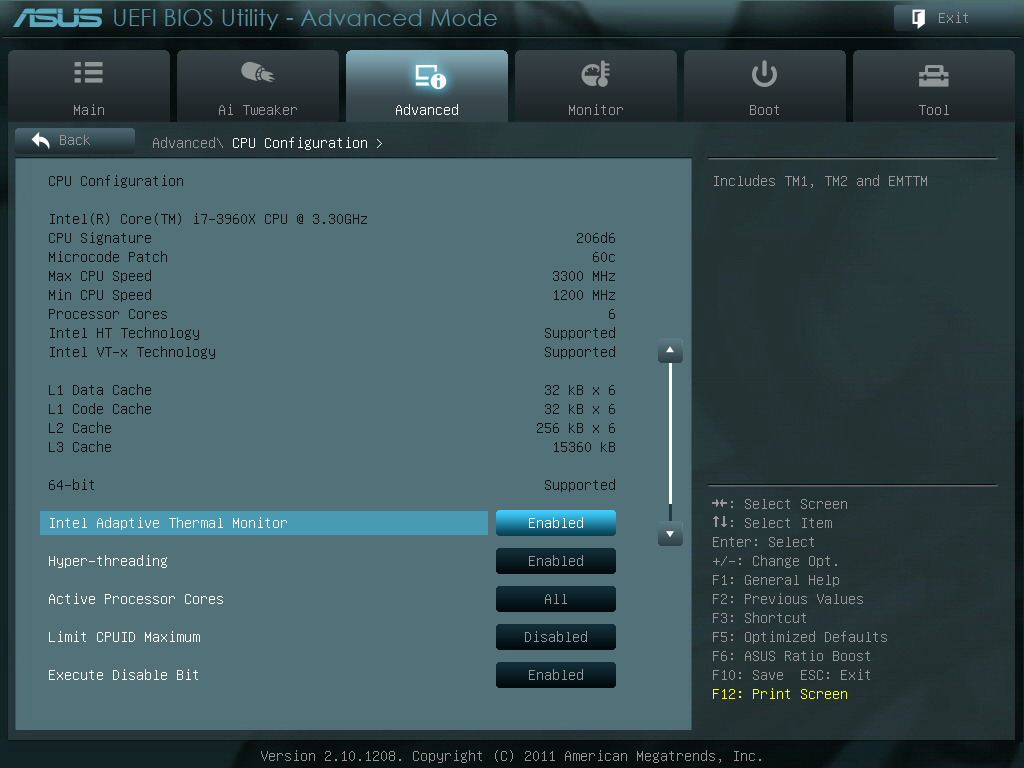

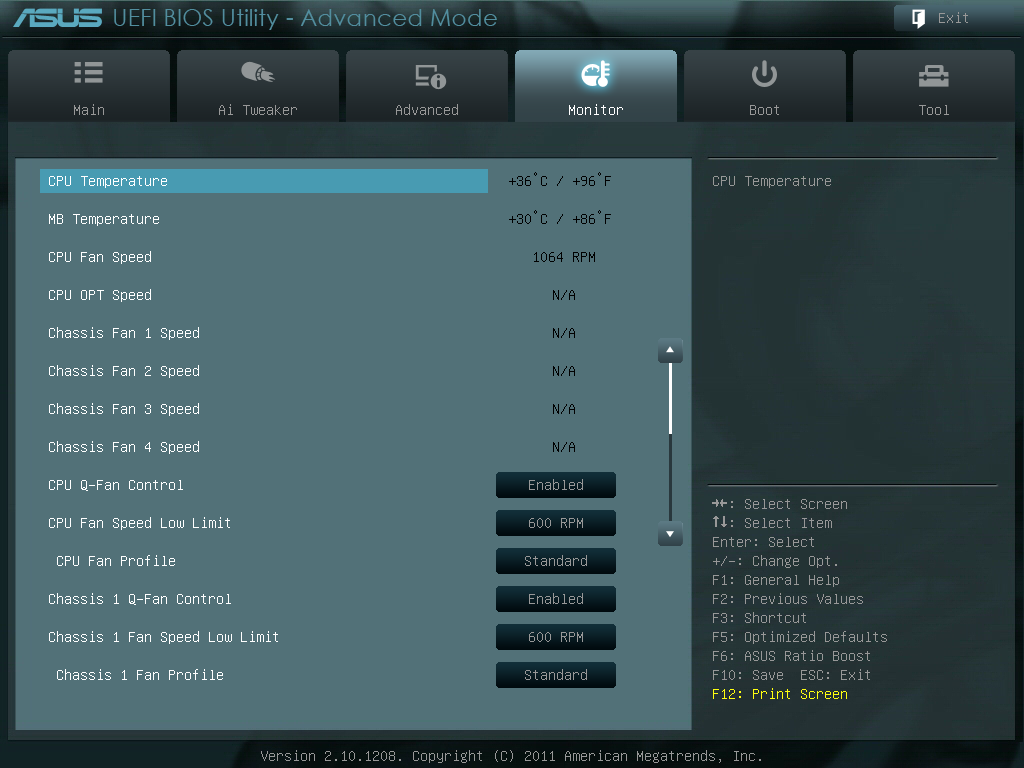

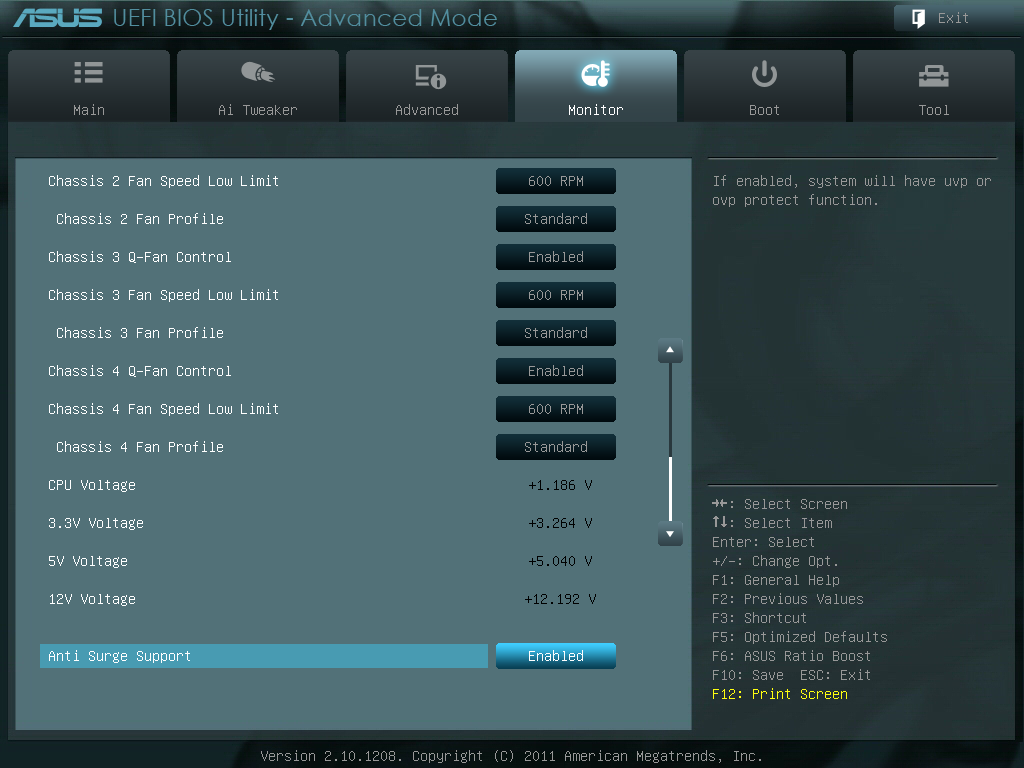

Az UEFI az elmúlt időszakban az ASUS-tól megszokott kialakítást kapta. Ugyan a beállítások tárháza már nem annyira széles, mint a Rampage esetében, de szerintünk a P9X79 PRO-nak még így sincs különösebb szégyellnivalója. A lehetőségekről a következő néhány kép próbál bővebb tájékoztatást adni:

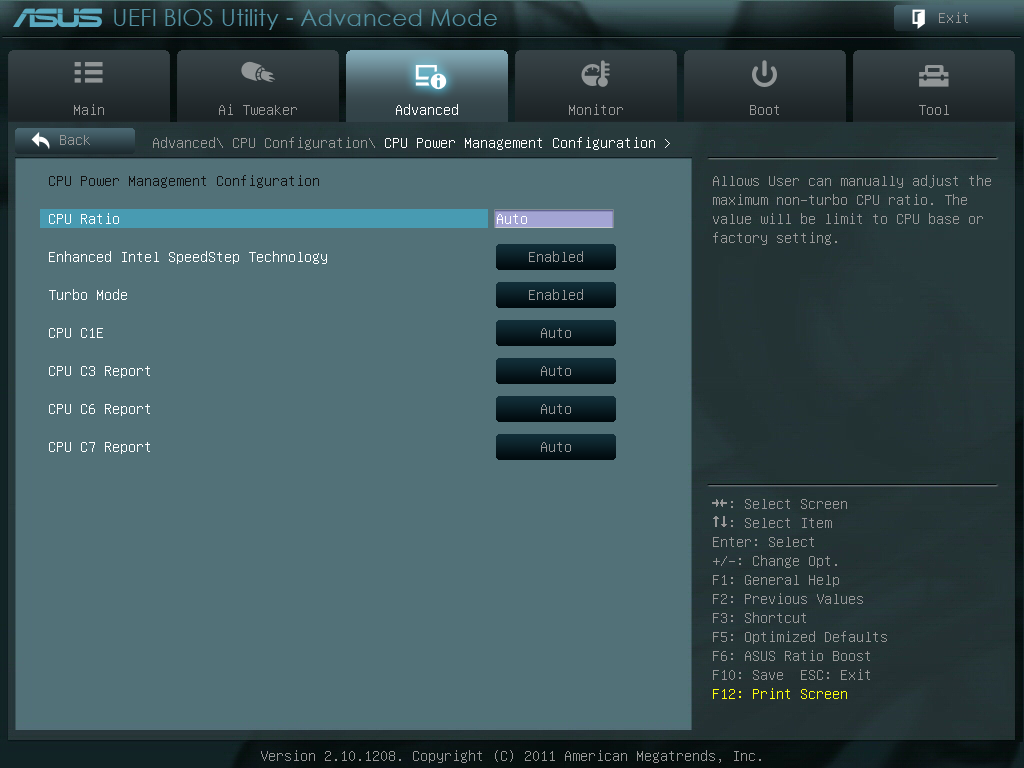

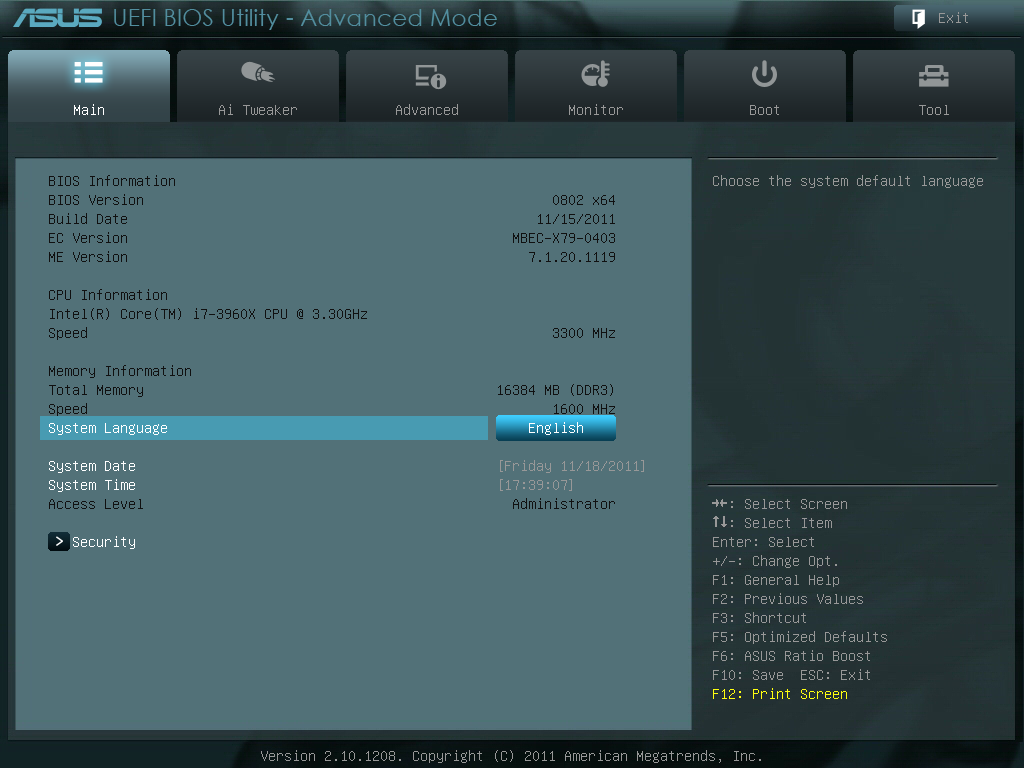

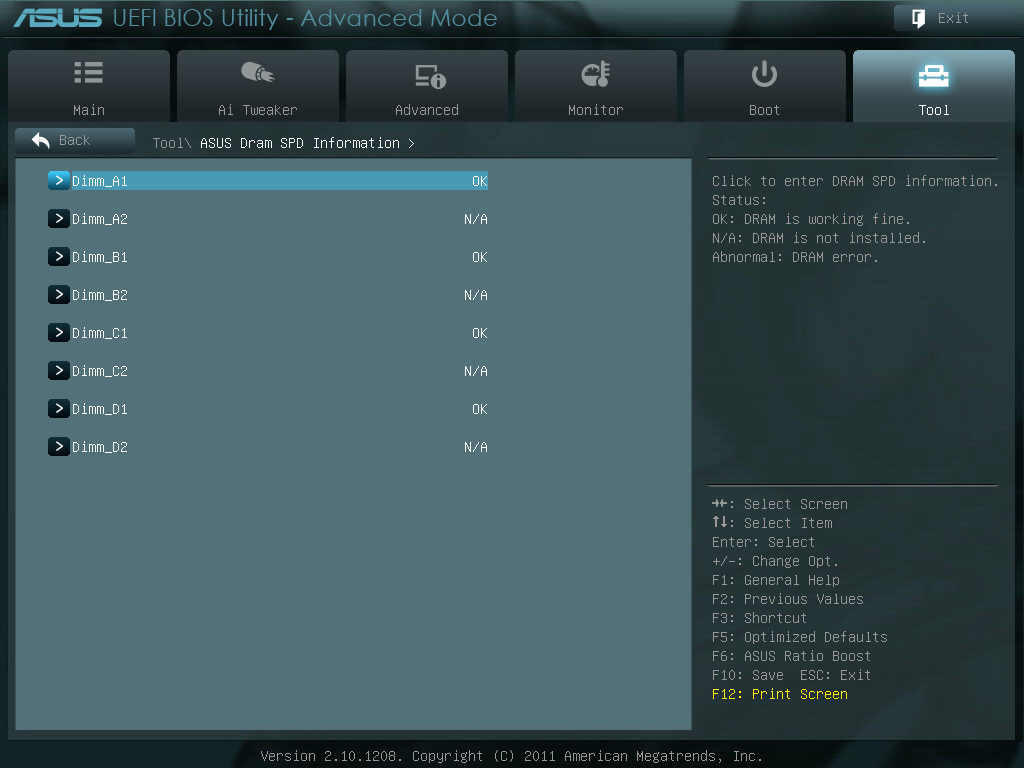

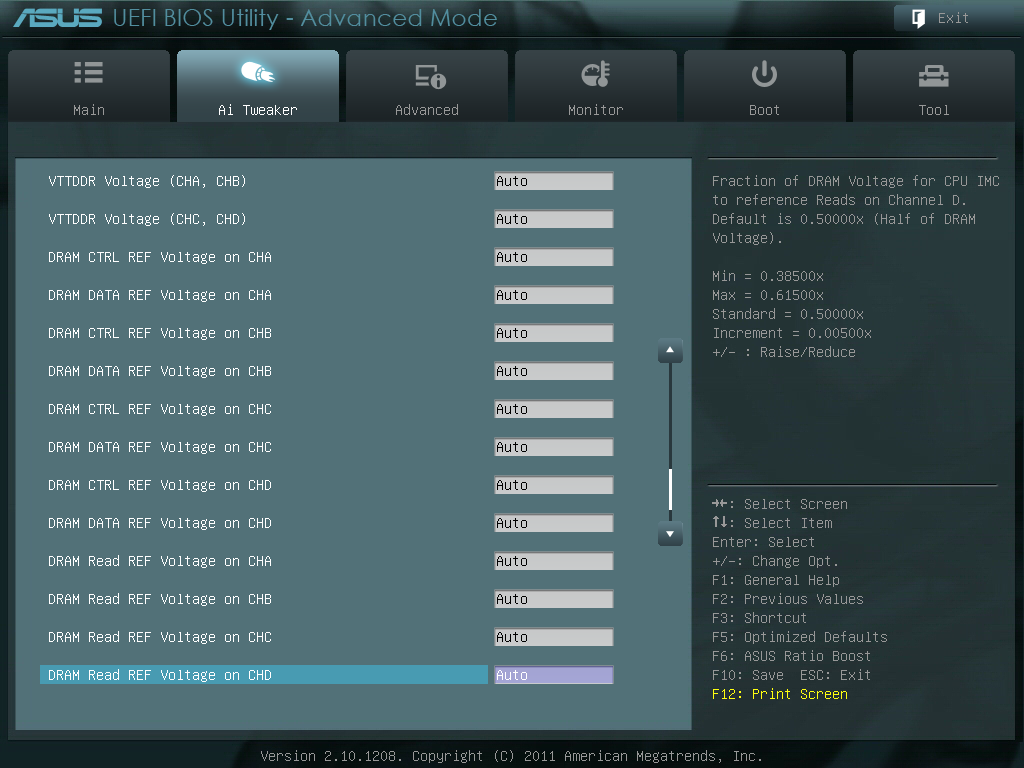

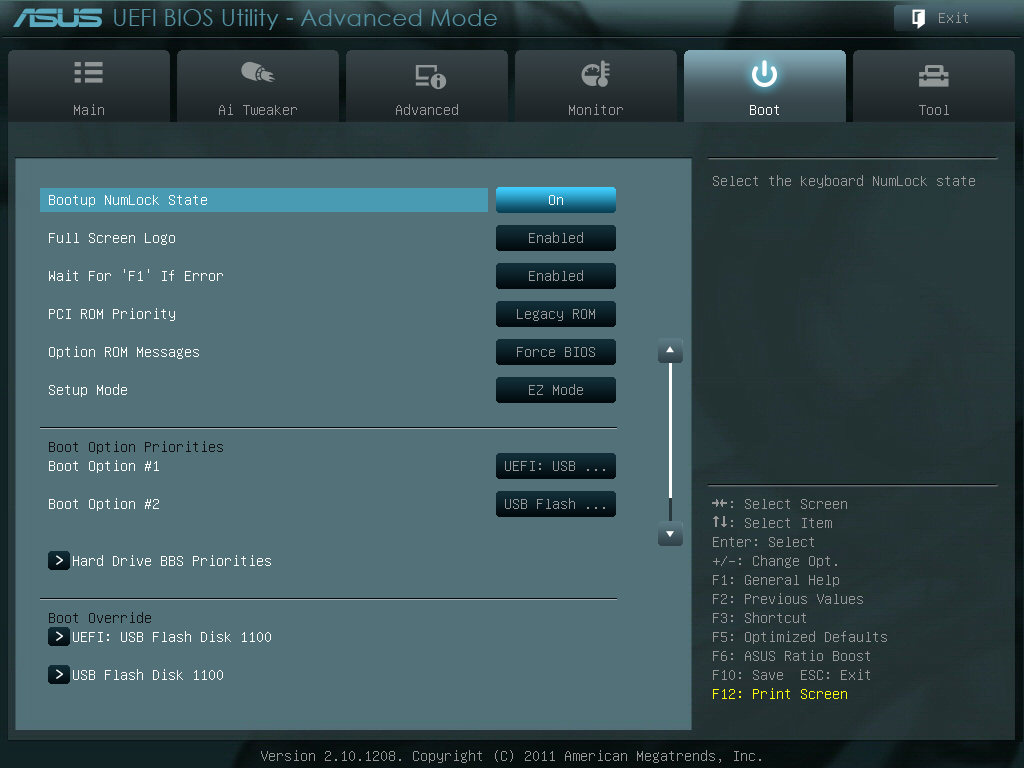

ASUS P9X79 PRO UEFI
Az Rampage-nél említett ASUS AI Suite II legtöbb funkciója a P9X79 PRO esetében is használható, így erre nem térnénk ki ismételten.

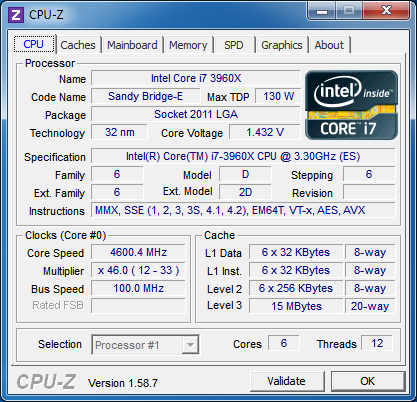

Természetesen a tuningkísérlet ennél a modellnél sem maradhatott el. Az előző két esetből kiindulva itt már azonnal 1,425 voltot állítuttunk be. A stabil órajel végül a 4600 MHz lett, ami megegyezik az MSI-nél elért eredménnyel.
