MSI P45D3 Platinum és P45 Diamond

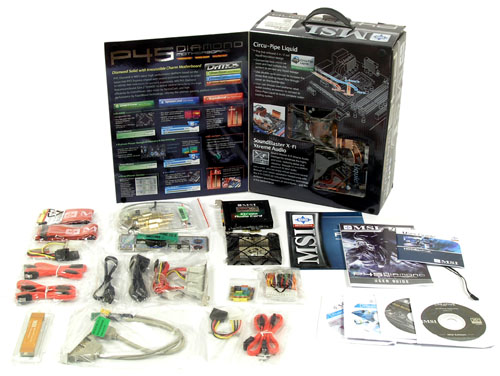

Két MSI versenyzőnk is a gyártó termékvonalának csúcsát képviseli. Ahogyan a P45 Diamond, úgy a P45D3 Platinum is DDR3 memóriát kezel. Utóbbi nevébe azért foglalták bele a memóriára utaló D3 kódot, mert létezik DDR2-es P45 Platinum is. A DDR3-as platinát még az MSI sajtóeseményén kaptuk, ezért nem végleges körítéssel érkezett. A P45 Diamond már a hazai forgalomból származik, így dobozában bőséges körítést találtunk. Két legérdekesebb eleme az MSI gyémántos alaplapokra jellemző, különálló Creative Sound Blaster hangkártya, ami jelen esetben egy X-Fi Xtreme. A másik a DrMOS rendszer speciális monitorozó modulja, a GreenPower Genie, melyre később még visszatérünk.

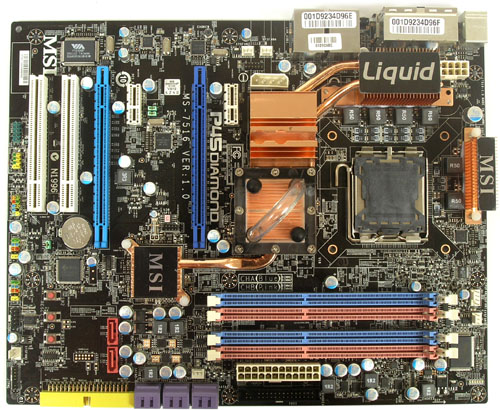

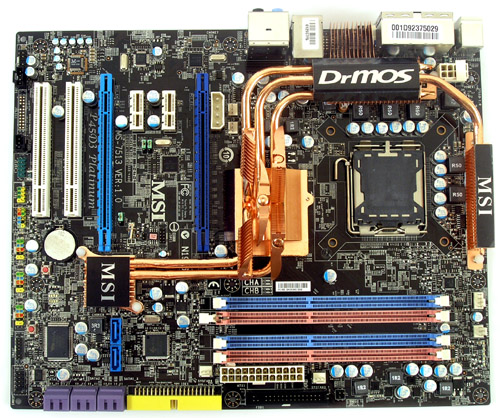

Első látásra több különbség látszik az MSI-k között, mint előbb az Asusoknál. Más a processzorfoglalat környéke, mert a Diamondnál hat-, a Platinumnál viszont csak ötfázisú feszültségkezelést használnak. Mindkét alaplapnál két-két fázis eteti a chipkészletet és a memóriát, szóval az Asus ezen a téren előbbre tart. Lényeges különbség, hogy a P45D3 Platinumon a Circu-Pipe léghűtés második generációja látható, míg a Diamondot az MSI első, folyadékkal is hűthető északi hidas tömbjével látták el, melynek dupla ki/bemenete van.

További apróbb különbségek tapasztalhatóak a két lap nyomtatott áramkörén. A Diamond bal felső sarkáról hiányzik például az integrált hangkodek, hiszen külön X-Fi jár hozzá. Ezt a két hosszú PCI Express 2.0 foglalat közül az északi híd mellé áthelyezett egyszeres PCI Express aljzatba tehetjük majd, ami miatt az alaplapot tápláló négytűs molex csatlakozó is odébb került. Érdekes, hogy ilyen csatlakozó nincs az Asusokon. Valami okból megcserélték a két MSI-n az IDE és SATA aljzatokat, de mind a két alaplapon nagy VGA-kkal is használható a többségük, ugyanis 90 fokkal kiforgatták őket. Különböző helyre került a déli híd, és a Platinumnak csak kettő (ki/bekapcsoló és reset), a Diamondnak viszont három (ki/bekapcsoló, reset és CMOS clear) gombocskája van. Nagy kérdés, hogy mi – és milyen alaplapon – kerülhet a Diamond két álló SATA csatlakozója melletti üres helyre. Talán egy diagnosztikai kijelző a pár hónap múlva érkező extratuningos modelleken?

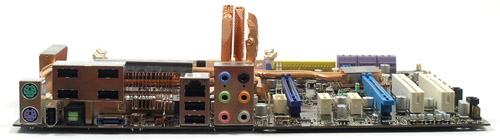

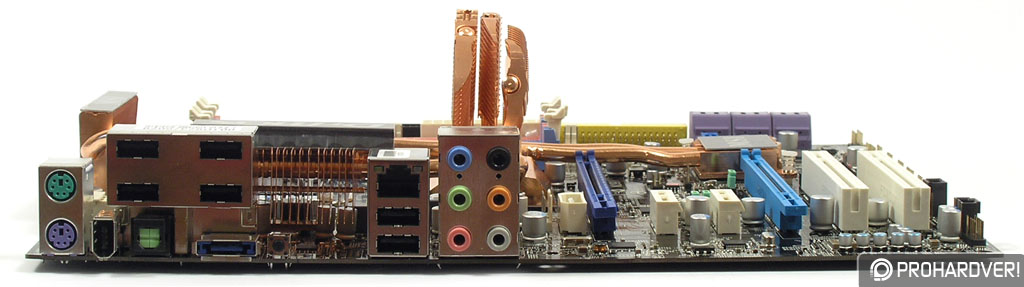

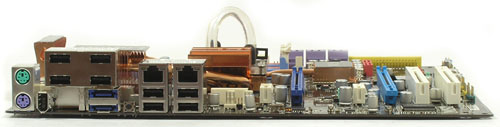

Több lényeges különbség látszik a két MSI deszka hátlapján. A Diamondnak – a különálló hangkártya miatt – nincsenek jack aljzatai, van viszont még egy Ethernet és két USB portja (összesen nyolc a hátlapon), sőt eSATA-ból is kettőt kapott a Platinum egyéhez képest. Mindkét alaplapnak van itt BIOS-visszaállító gombocskája.

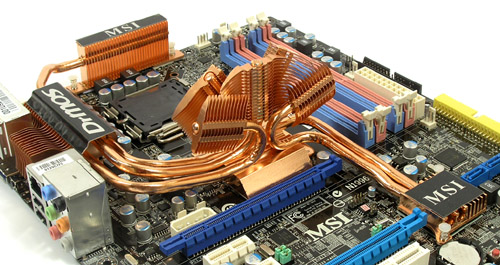

Dekorációnak is beillik az MSI második generációs Circu-Pipe hűtőrendszere. Az óriási, hőcsövekkel megtámogatott fémlemezeknek a tervezők elmondása szerint az a feladatuk, hogy az északi hídon keletkezett hőt magasabbra, a ház és processzorhűtő ventilátorai által keltett légáramlatba emeljék. Ennek van némi értelme, és az is kétségtelen, hogy az alaplap alkatrészei közül az egyre magasabb órajelen járó északi híd igényli a legintenzívebb hűtést. Nagy kérdés, hogy a magas hőleadó nem áll-e a testesebb léghűtők útjába.

Nem áll. Még a vállban erős Coolink U8-120 is éppen elfér mellette, bár biztos létezik vagy ezután készül majd olyan óriás, kilón felüli borda, amely nem fér majd el a Circu-Pipe 2 mellett. Persze annak talán majd más északihíd-hűtők is az útjába állnak.

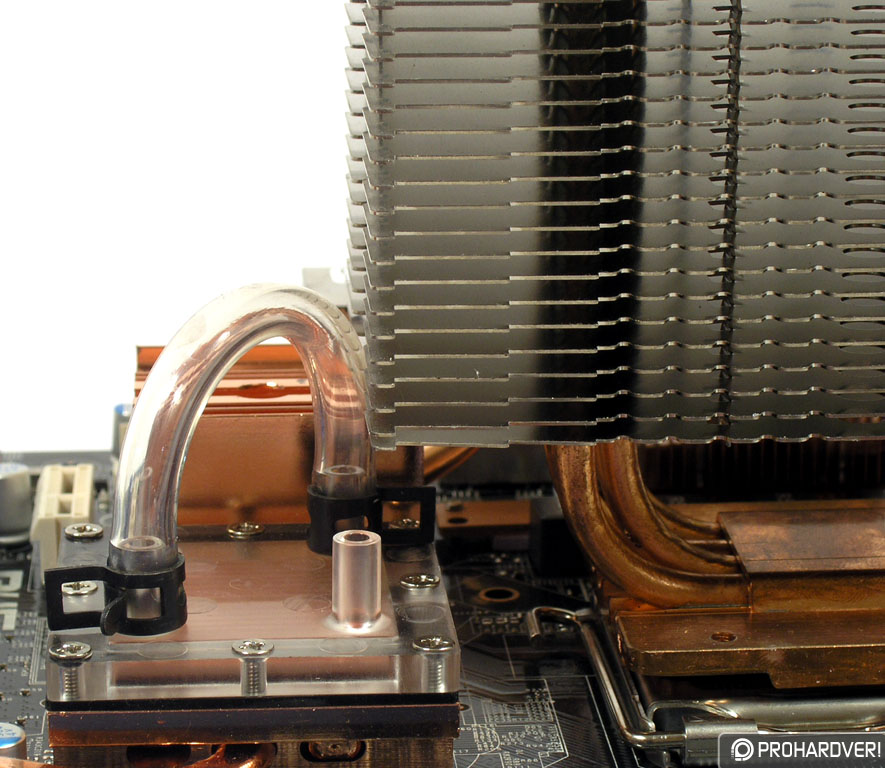

Elvileg gond lehet a Coolink U8-120 és az MSI P45 Diamond vízhűtésének együttes használatával, de ki az, aki levegővel szellőzteti a processzorát, miközben vízzel hűti az északi hidat?

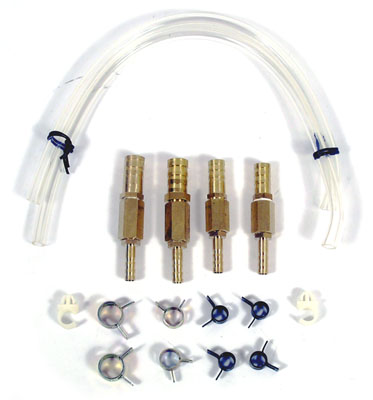

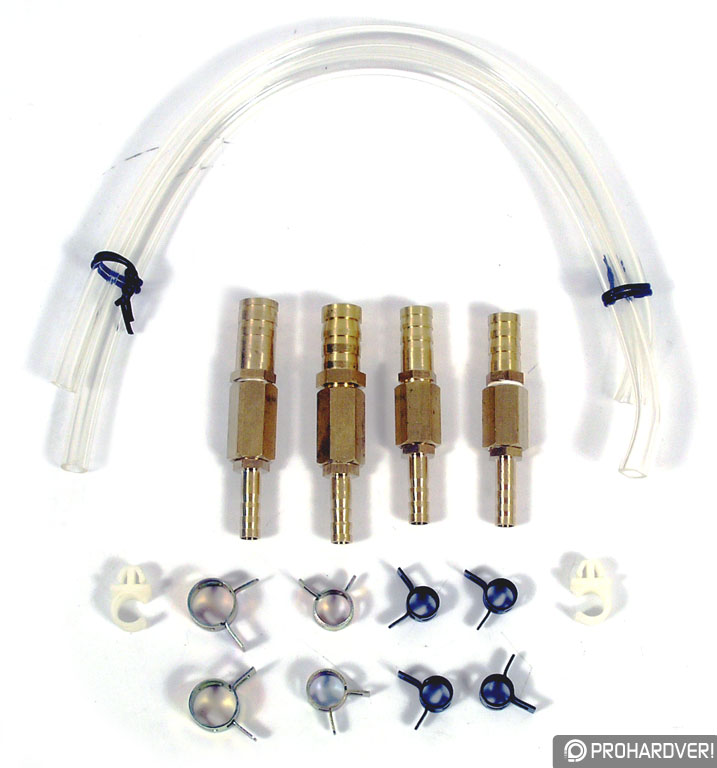

A folyadékos hűtésben járatosaknak biztosan feltűnt már, hogy a P45 Diamond csonkjai meglehetősen – sőt túlzottan – vékonyak. Ez tényleg így van, ráadásul nem is tűnnek valami strapabírónak. Valamicskét javít a dolgon, hogy kapunk melléjük egy szettet, amiben szélesebb adaptereket találunk. Persze a szerencsétlen vékony rész így is a rendszerben marad, csökkenti a hatékonyságot. Bízunk benne, hogy a későbbiekben komolyabb csonkokkal szereli majd vizesblokkjait az MSI, mert aki becsületes vízhűtést akar az északi hídjára, az minden bizonnyal lecseréli majd az MSI Circu-Pipe Liquidet valami okosabb, egyedi megoldásra.

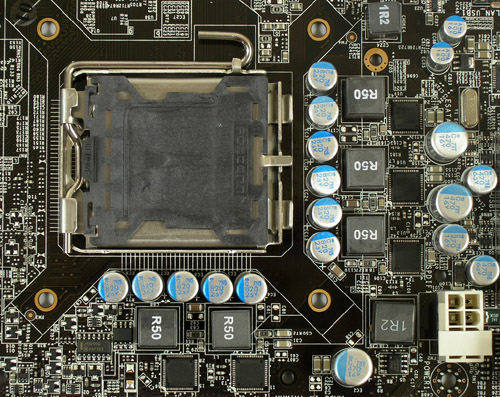

Az Asushoz képest meglehetősen sivár az MSI P45-ös lapok processzorfoglalat körüli területe. Ez egyrészt annak tulajdonítható, hogy itt csak 5–6 fázis dolgozik, másrészt viszont annak, hogy a MOSFET-eket és hozzájuk tartozó vezérlőt sokkal fejlettebb, egybetokozott áramkörre cserélték, amit a Driver MOSFET szavak összevonásából DrMOS-nak neveztek el. Működési elvét már korábban elmagyaráztuk, hatékonyságát pedig nemsokára kipróbáljuk.

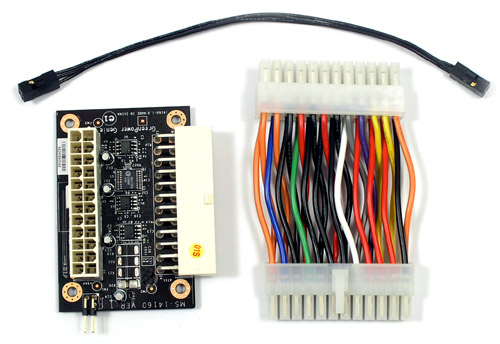

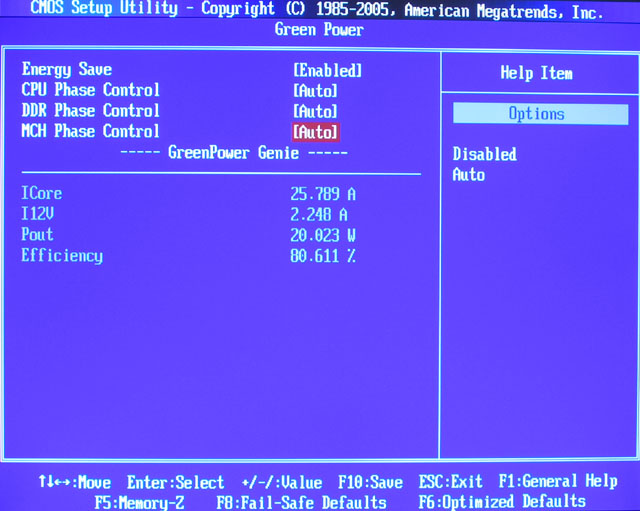

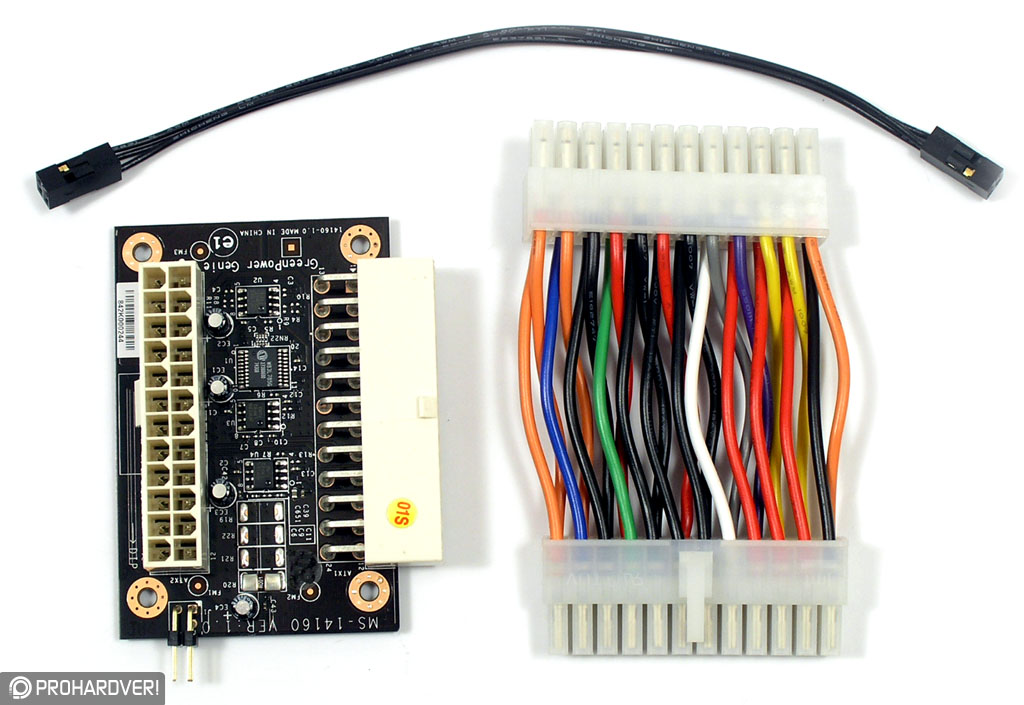

Találtunk egy érdekes dolgot az MSI P45 Diamond dobozában. Az alaplap és a 24 tűs fő tápcsatlakozó közé beékelődő pici nyomtatott áramkör neve GreenPower Genie, és arra hivatott, hogy a rajta átfolyó feszültségekhez tartozó áramerősséget kövesse. Az alábbi képen jól látszik, hogy a sok-sok volt és amper egy picike ellenálláson fut keresztül, ami nem jelent semmi jót.

Főbb jellemzők:

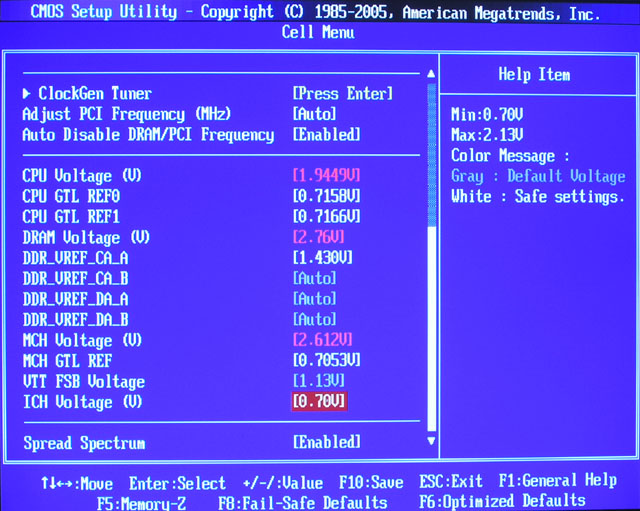

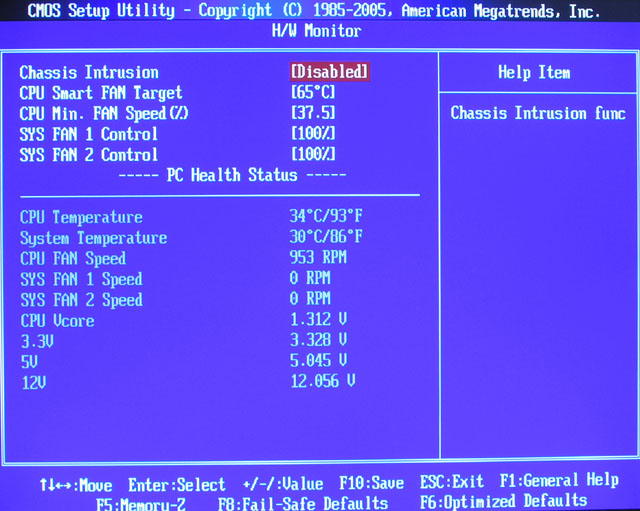

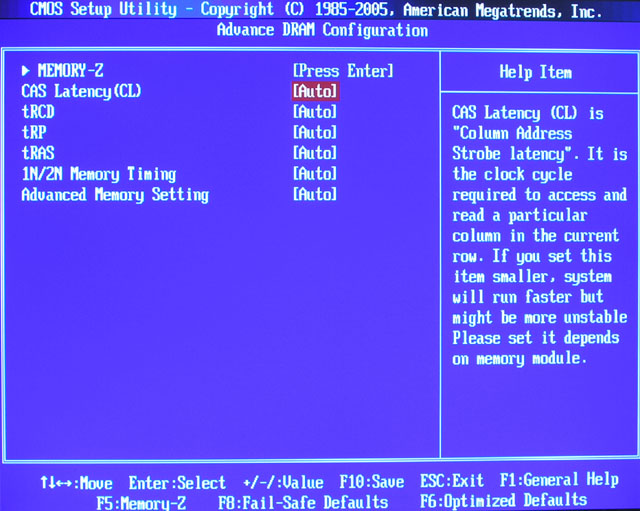

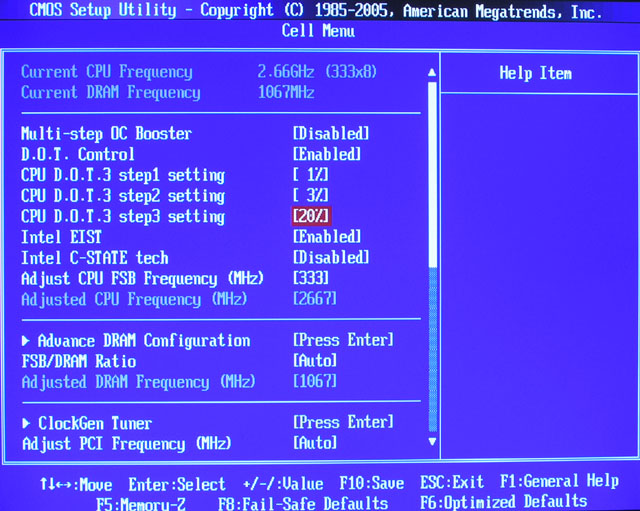

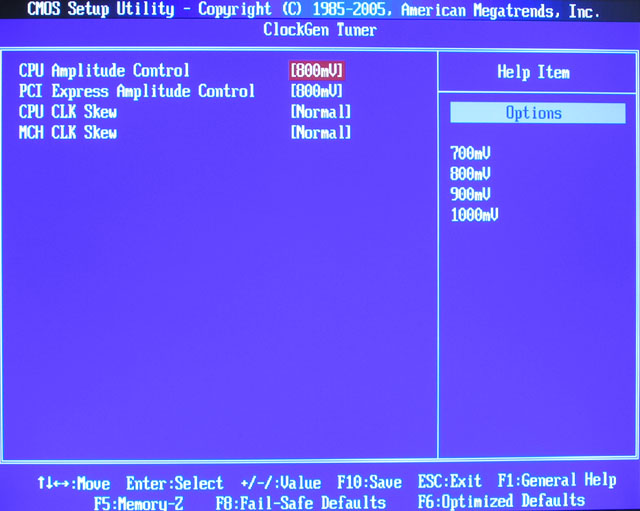

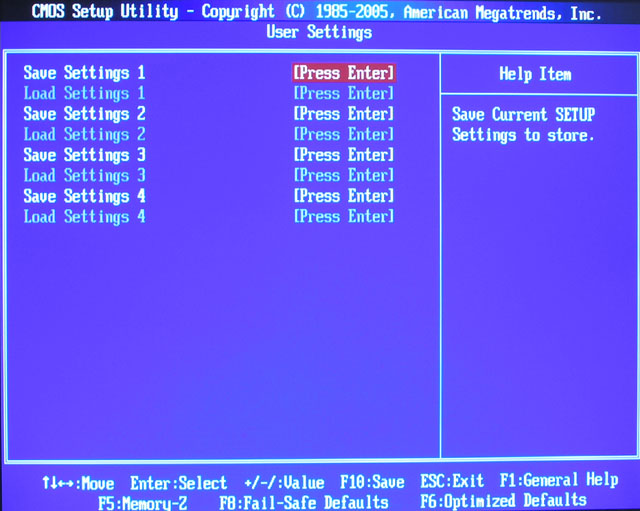

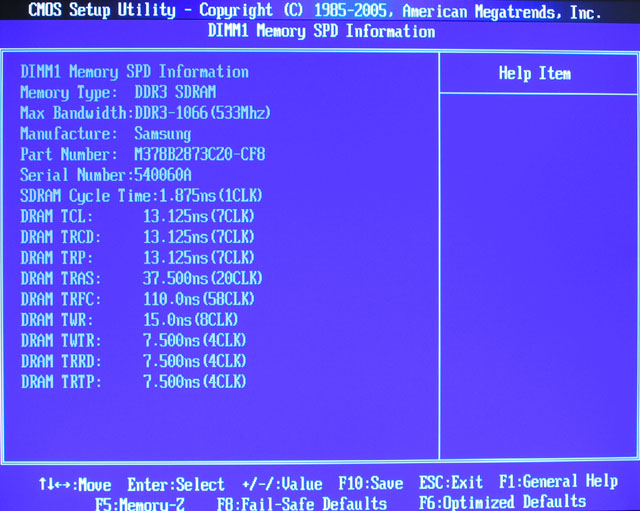

Az MSI ausztriai, a P45-ös termékeket bemutató sajtóeseményén többször hangsúlyozták, hogy most aztán alaposan nekifekszenek a BIOS-os szekciónak, amiben egyelőre lemaradásuk van az Asushoz vagy a Gigabyte-hoz képest. Elnézve a Diamond és P45D3 Platinum beállításait, alátámaszthatjuk, hogy van fejlődés az opciók számában. Több mindent állíthatunk a memória környékén, ráadásul a szokásos szűkszavú helyett alaposabb magyarázatot kapunk az egyes időzítések jelentéséről. Azért továbbra is vannak hiányosságok, például csak négyféle szorzót állíthatunk be az FSB/RAM között, és valamiért kimaradt a PCI Express órajelének módosíthatósága.

Lényegesebb BIOS-beállítások:
