A7M266-D - a száraz tények
Műszaki adatok
- Támogatott processzortípusok: AMD Duron, Athlon, Athlon XP, Athlon MP, valamint duálprocesszoros rendszerben kettő Athlon MP
- CPU foglalat: 2 x Socket A (462)
- North Bridge: AMD-762-es chip, pont-pont kapcsolattal a két processzorhoz, 200/266 MHz-es DDR buszfrekvencia (tehát valójában 100/133 MHz-es busz).
- Maximális memória: PC1600-as vagy PC2100-as DDR DIMM-eket pakolhatunk a lapra, maximálisan négy darabot, de ennyit csak regiszteres modulból. Így összesen 4 GB-nyi memóriánk lehet. Puffermentes memóriából csak kettőt tud kezelni, összes 2 GB-nyi méretben.
- PCI busz(0): kettő 64 bites, 66 MHz-es busmaster kártyát képes a lap kezelni, ez a busz a North Bridge-re csatlakozik. Sajnos ilyen kaliberű (pl. RAID) kártyánk nem volt, így nem tudtuk kipróbálni, viszont a hétköznapi 32 bites/33 MHz-es PCI kártyákat is belerakhatjuk ezekbe a slotokba.
- AGP csatlakozó: 1 db. 4x-es AGP Pro kártyát tud az alaplap fogadni (szintén a North Bridge-en lóg).
- South Bridge: AMD-768-as chip, rajta keresztül csatlakoznak a következők:
- PCI busz(2): 3 db. 32 bites, 33 MHz-es kártyát rakhatunk még az alaplapra, így összesen 5 PCI slotunk van.
- Multi I/O chip, a szokásos dolgokkal, mégpedig: floppy, két RS232 port, egy EPP/ECP párhuzamos port, PS/2 billentyűzet és egér. Az egyik soros port természetesen "infrásítható" a megfelelő modul segítségével.
- kétcsatornás ATA/100-as busmaster IDE vezérlő
- SMBus interface a szenzorokhoz. Az alaplapon 4 ventillátornak van csatlakozó, ellenben csak háromnak tudja mérni a fordulatszámát. Emellett méri a North Bridge és a két processzor hőmérsékletét is, valamint az alaplapon megtalálható összes feszültséget (kivéve, ha Vargáné-féle tápot kötünk rá, mert akkor a becsúszó 230V-ot már nem tudja :D)

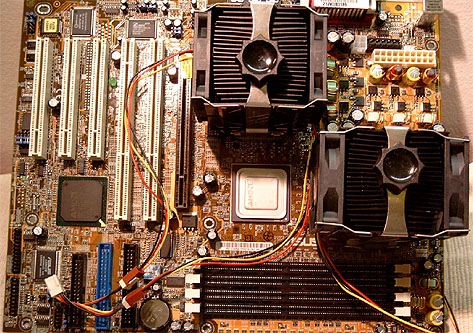

"Komoly lap, komoly procik, komoly hűtéssel..."
- 6 csatornás C-Media hangchip (CMI8738). Ez nem minden példányon van rajta (azon volt, ami nálunk járt).
- NEC chipes USB 2.0-ás kártya! Az AMD chipsetben ugyan van egy USB 1.1-es vezérlő, de ez hibás. Az ASUS-tól ez a kártya egy elegáns gesztus, hiszen így nem csak a hibát orvosolták, hanem rögtön 2.0-ás USB busz van a gépünkben. Igaz, hogy egy PCI csatlakozót elfoglal, de 4 USB eszközt képes fogadni.
- Méret: ATX méret, 30,5 x 24,5 cm
- Award BIOS. Az alaplap tulajdonságait állítgathatjuk jumperekkel is, valamint BIOS-ból is. Lehetőség van a buszfrekvencia MHz-enként léptetésére, a processzor magfeszültségének 0,05V-onkénti állítására, valamint módosíthatjuk a memória által kapott feszültséget is. Így a lap akár a tuningosok kedvence is lehet a későbbiekben, mi azonban akartunk hagyni egy kis feszültséget az olvasónak is, így az ilyen irányú fícsöröket nem teszteltük. Komoly lapon csak ne tuningoljon az ember, hanem üljön a fenekén!
- Egyéb hozzávalók: kézikönyv, CD a vezérlőprogramokkal, egy floppykábel, egy ATA/100-as és egy ATA/33-as IDE kábel, telepítési útmutató és egy kis zacskónyi pótjumper.
- Hőérzékelő szenzor a túlhevülés ellen, lelassítja, ill. kikapcsolja a gépet (erről később).
Az alaplap a szokásos ASUS minőséggel és csomagolásban érkezik, semmi panasz nem lehet rá. A processzorok mellett kondenzátor hegyeket talál az érdeklődő, valamint a szokásos ATX tápcsatlakozó mellett kialakítottak kétféle plusz táplálási lehetőséget: 4 tűs Pentium 4 tápot vagy 6 tűs "fél AT-s" tápot kapcsolhatunk még be. Erre valószínűleg szükség is lesz, hiszen az AMD processzorainak áramfelvétele ismert.
