Shuttle XPC SD31P

Paraméterek

Az Intel kétfejű sárkányát eddig a gyártó egyetlen mini-PC-je sem volt képes kezelni – a Shuttle piaci hódító útjára bocsátotta az XPC SD31P nevű gépét, amely ezt az állapotot hivatott megváltoztatni.

Az SD31P hűen követi az évek során gondosan kialakított XPC-k formavilágát. Ezt a példányt tetszetős, grafit-metál fényezést viselő előlapi műanyag fedőlemezek díszítik; az U alakú, egyben leszedhető fedőlemezt pedig mindkét oldalt tekintélyes kopoltyúk teszik szellőssé.

Forma és funkció

Véleményünk szerint, ha mini-PC-dizájnról van szó, akkor a Shuttle XPC-inek formavilága optimális – úgy kinézetre, mint funkcióra. Az egyszerű, sallangmentes felépítés gyakorlatilag időtlen bájt kölcsönöz ezeknek a mini gépeknek. Az érdes alumínium felület (fedőlemez) fekete fényezést kapott, amely – a fekete közismerten tapinyom-érzékenysége ellenére – nem koszolódott nagyon hamar, és kezeink ujjlenyomatait is viszonylag jól rejtette.

A kitakarók közül kettő nyomásra lenyílik. A középső mögött a külső háromfeles meghajtó helyére bukkanunk. Ide floppyt, zipet vagy más készüléket szerelhetünk.

Alul az előlapi csatlakozók, mint például az USB vagy a Firewire találhatóak. Asztali használat esetén – és ilyen gépet ki tenne le a földre? – tökéletesen kényelmes ez az elrendezés.

Optikai meghajtót csakis legfelülre építhetünk; a tálca nyitógombja a krómozott díszcsíkhoz lett igazítva, és tökéletesen működik.

Hátul két kisebb ventilátor segédkezik a tápegység légcsavarjának munkájában. Ezek feladata, hogy a beépített merevlemezekről elvonják, majd pedig kifújják a forró levegőt a szabadba. A tápegység főkapcsolóval is rendelkezik, ami egy kis pluszpontot jelent. Az alaplap felépítése érdekes, leginkább a BTX rendszerekhez hasonlítható: a bővítősínek kitakarói nem alul, azaz nem jobb oldalon, hanem felül találhatók. A hátoldal további érdekessége a kivezetett BIOS CMOS Clear kapcsoló. Ha túlzásba visszük a tuningot, nem kell szétbombázni a gépet, elég egy gyors gombnyomás, és minden visszaáll a gyári alapértékekre. Szerencsére a párhuzamos port már csak opcionálisan kapható a masinához; a soros kaputól azonban még mindig nem sikerült megszabadulnunk. Az alaplapi csatlakozók sora folytatódik a billentyűzet és az egér számára fenntartott PS/2 aljzatokban, de itt díszeleg az USB 2.0, a VGA D-Sub-ja, az alaplapi hangkártya be- és kimenetei, valamint a hálózat RJ45-je, és ami igazi újdonság: a SATA hot-plug konnektora. Ez a csatoló akkor jön majd jól, ha végre kaphatók lesznek a külső SATA felületű merevlemezek vagy optikai lemezeket író-olvasó eszközök.

A burkolat két oldalán – mint arról már fentebb beszámoltunk – az Intel legújabb processzorai és az erősebb videokártyák által termelt hőmennyiséghez kellő méretű rostély lett kialakítva.

Beltér

Ha kicsavarjuk a fedőlemezt tartó négy csavart (kézzel), akkor szem elé kerül a már megszokottnak hitt XPC belső. Amikor az SD31P bekerült szerkesztőségünkbe, alapvetően semmi újra nem számítottunk, „hiszen ez is csak egy jól bevált Shuttle, biztos csak az új platform került bele”. Kiderült, hogy tévedtünk.

Az alapok ugyan megmaradtak, hiszen a tökéleteset kár megbolygatni, lecserélni, de az egész mini-PC most már valóban teljesen szerszámok nélkül szerelhető (jó, jó, ott a CPU hűtőrendszere, de azt ne számítsuk bele most). A meghajtók keretét két, pöcök tartotta keresztlemez rögzíti – bombabiztosan.

Kártyaolvasóval egybeépített keret a meghajtóknak

Ezek a kereszttartók nemcsak a keret rögzítéséért felelnek, hanem a mellékelt szerelvényekkel akár merevlemezt is szerelhetünk az optikai meghajtó fölé.

Az elsődleges HDD rögzítése

Az SD31P belterét a hatékony hűtőrendszer határozza meg. A CPU hűtője, amely fő része ennek, egyik oldalról beszippantja a hideg levegőt, majd a másik oldalon kilöki a forrót. A gépház takarólemezének oldalsó légnyílása külön szigeteléssel rendelkezik, így téve optimálissá a légáramlatot.

Maga a processzorhűtő így tehát több részből áll: nagy ventilátor, borda, hőcsövek, légterelő(k).

A processzor hűtőjének hőátvevő talpa rézből készült, igényesen csiszolt, sima a felülete. A hideg levegő beáramlását egy fekete műanyag lemez tereli a megfelelő mederbe. Az egész így működik:

Forrás: www.shuttle.com

A két hátsó ventilátor a táp fölött

A 350 watt névleges teljesítménnyel bíró tápegység természetesen rendelkezik a kor követelményeit kielégítően SATA- és PCI Express videokártya-tápcsatlakozókkal. És ezekre szükség is van, hiszen a PCI Express x16 sínbe akár egy NVIDIA GeForce 7800 GTX is befér!

NVIDIA 7800GTX inside

Ugyan némi kompromisszummal (a légterelő, fekete műanyaglemez nem fért már be a CPU-cooler mögé), de az egyik leghosszabb videokártya könnyedén beszerelhető a Shuttle XPC SD31P mini-PC-jébe! És, a rémhírekkel ellentétben, a 3,4 GHz-es Pentium 4 és a 7800 GTX kombó tökéletesen muzsikál egy 350 wattos táppal.

A kártyák rögzítése nem lett tökéletes, hiszen a fedőlemez, amely rögzíti a kártyákat a két foglalatnál, közös, azaz egy VGA-cserénél nemcsak a videokártyát rögzítő csavart, hanem a szomszéd kártyáét is ki kell csavarozni. Kövér jó pont azonban, hogy a gyártó előre bekábelezte az egész gépet, így nem kell sem IDE-, sem SATA-, sem floppyvezetékek elrendezésével bíbelődni.

Bekapcsolva

Már lelkileg felkészültünk a nagy pillanatra, amikor bekapcsolás után felbőg az összes ventilátor, majd ezek szép lassan elhallgatnak. Azonban a kék LED-del megvilágított áramosító benyomás után ugyan felvillant, de semmi hangot nem hallottunk. A géphez közelebb hajoltunk, hogy a háttérben zúgó erőműveink zaja ne zavarja eltompult hallásunkat...

Meglepetés! A mini-PC rendben működött, csak annyira halkan tette, hogy arra nem is számítottunk. A BIOS-ba vezető út volt a következő ösvény, melyet az SD31P felfedezésében bejártunk:

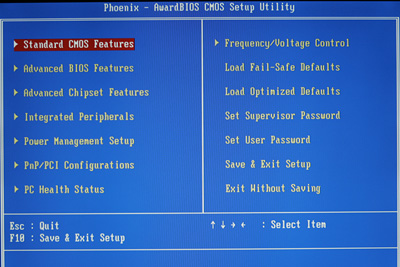

A már altatóan unalmas Phoenix Award BIOS

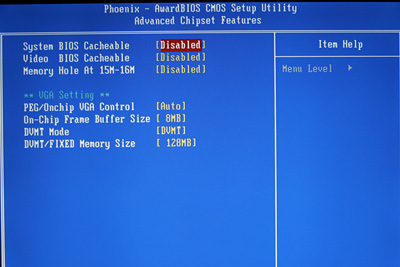

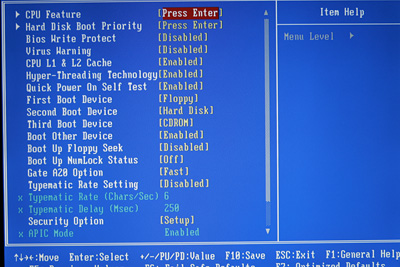

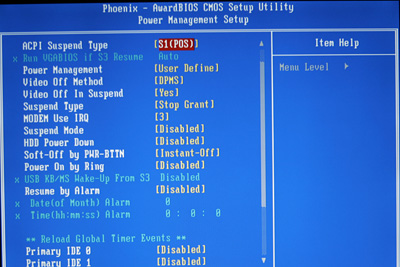

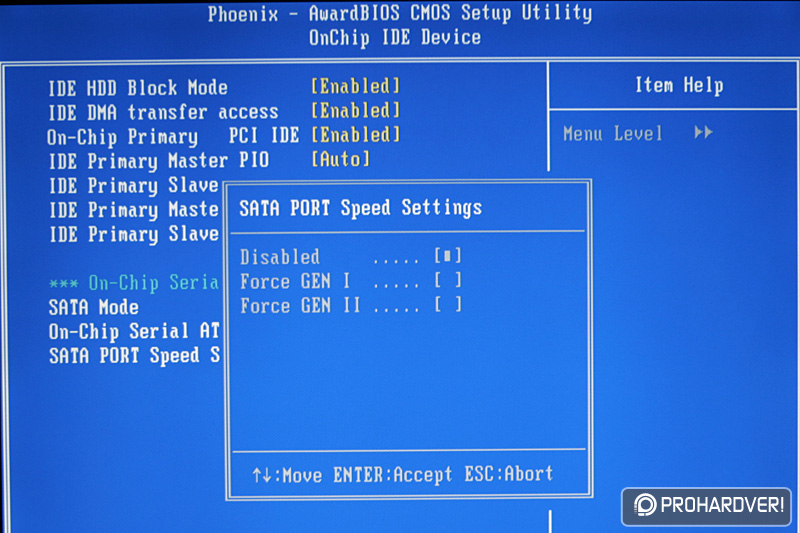

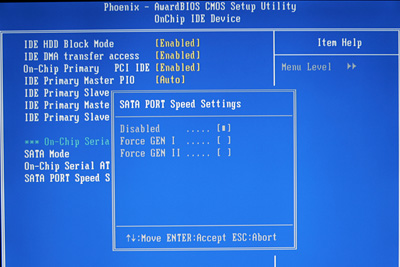

Hoppá, kezd érdekessé válni a BIOS

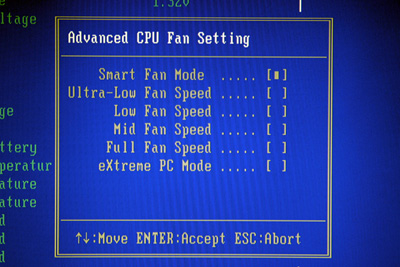

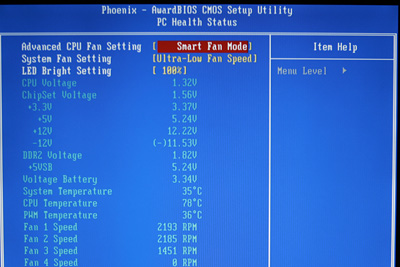

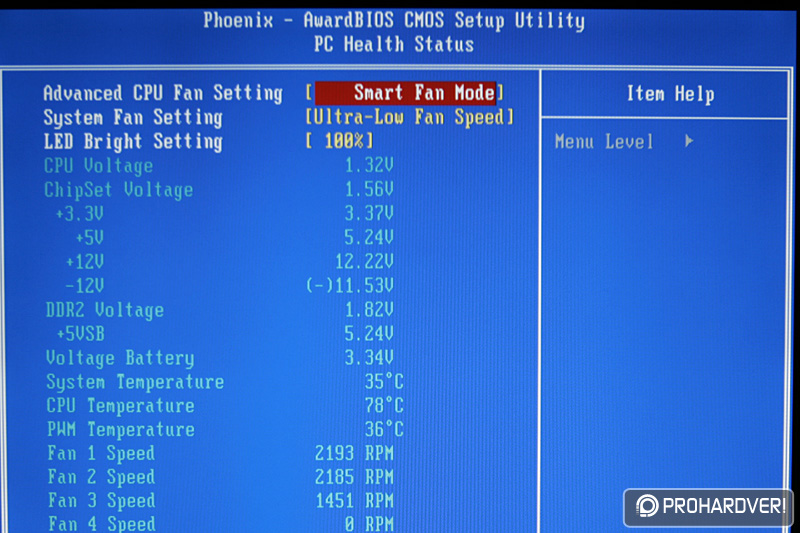

A legfontosabb rész a Smart Fan

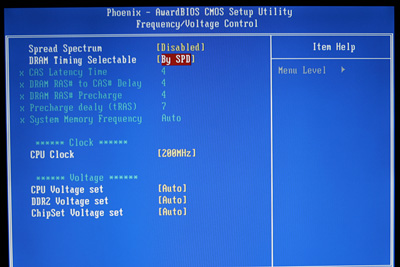

MHz-enként lehet növelni a CPU sebességét

Két érdekes menüpont szúrt szemet: a SATA sebességét erőltető beállítások (SATA150, SATA300), valamint a Smart Fan menüjében megadott paraméterek elnevezései. Itt vagy ráhagyjuk a gépre, hogy érzékelői adataira támaszkodva, automatikusan kalibrálja a ventilátorok fordulatszámát, vagy megadhatjuk neki, hogy „figyelj, öreg, ez a PC márpedig egy extrém, übermegagigatuningolt gép, ezért állandóan üvöltsön minden”, vagy „ez egy éjszakai pillangó, amely a legújabb tesztprogramokat tölti csak le magányosan, kinyomott monitorral, ezért az összes légcsavar – ha elolvad a gép, ha nem – a lehető legalacsonyabb fordulaton üzemeljen”. A SATA-sebességet erőltető opciót kikapcsoltuk, a Smart Fant pedig okosra állítottuk, szabályozza ő, mi jó neki.

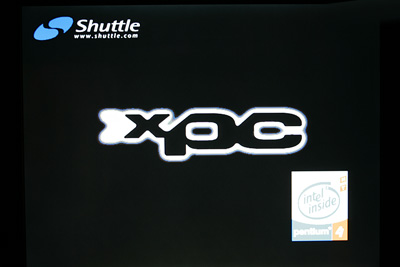

A biztató boot-képernyő után szépen elindult a gép, halk ventilátorokkal, csendesen. Azonban hamar kiderült, hogy a 3,4 GHz-es proci és a 7800 GTX bizony feladták a leckét a hűtőrendszernek, s az hatékonysága ellenére megszenvedte ezt a párost. Szerencsére sosem vált elviselhetetlenné a zaj, de hiába is álmodunk csendes gépről, ilyen kombóval esélyünk sincs rá. Egy 2,8 GHz-es Pentium 4, egy ATI Radeon X700 vagy NVIDIA GeForce 6600 nagy valószínűséggel kellemes kis mindenes gépet varázsolna az SD31P-ből, s mindezt alacsony zajszinten. A gyártó 32 dB konstans zajszintet ad meg 50 centis távolságból mérve a tápra, de ehhez vegyük még hozzá a két fölötte ülő ventilátor, valamint a processzorhűtő két légcsavarjának zaját.

Végszó

A Shuttle XPC-i mindig is kedvelt termékek voltak, hiszen letisztult formaviláguk, könnyű szerelhetőségük, jó szellőzésük a mini-PC-k élvonalába helyezték a kis gépeket. Nincs ez másképp az SD31P-vel sem. Az Intel 945G és ICH7R lapkakészlete köré épített gép minden igényt maradéktalanul kielégíteni igyekszik, azonban a fizika határokat szab eme igyekezetnek: egy ilyen kis méretű gépből ne akarjon senki RAID-rendszert alkalmazó fájlszervert vagy monitorszaggató sebességekre képes játékgépet faragni, mert nem fog komoly kompromisszumok nélkül összejönni. Hiába a nagyon hatékony, eltalált hűtőrendszer, ha a komponensek által termelt hő elvezetése a szellőztetőrendszer ventilátoraitól mindig a maximumot követeli meg. Vagy közepes teljesítményű és halk, vagy csúcsteljesítményű, de hangos gépet építhetünk belőle. Csodák sajnos nincsenek, csak csodálatos kis gépek.

Ami tetszett:

• szép külső,

• nagyon jó hűtőrendszer,

• külső SATA csatlakozó,

• erős tápegység.

Ami nem tetszett:

• nincs mese, nagy teljesítményhez nagy tér kell,

• nem olcsó.

Shuttle XPC SD31P

MLaca

A Shuttle XPC SD31P mini-PC-t a Juventus Team Kft.-től kaptuk bemutatóra.
