Beltér

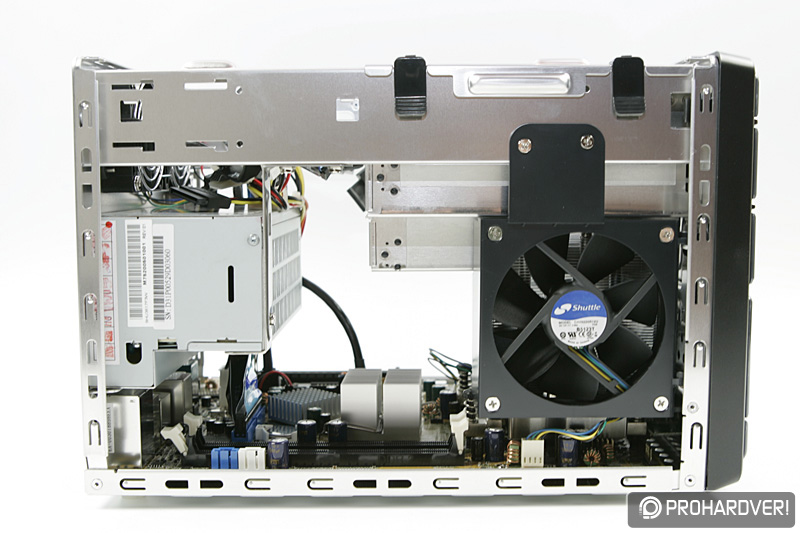

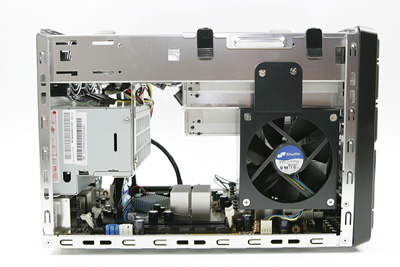

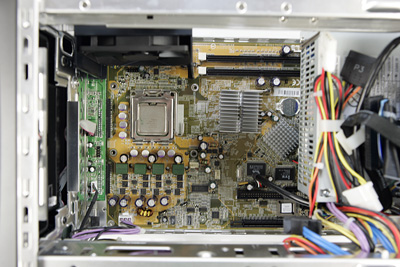

Ha kicsavarjuk a fedőlemezt tartó négy csavart (kézzel), akkor szem elé kerül a már megszokottnak hitt XPC belső. Amikor az SD31P bekerült szerkesztőségünkbe, alapvetően semmi újra nem számítottunk, „hiszen ez is csak egy jól bevált Shuttle, biztos csak az új platform került bele”. Kiderült, hogy tévedtünk.

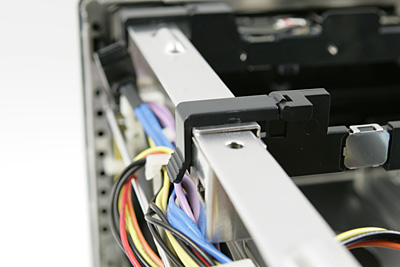

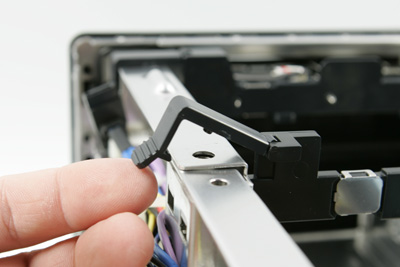

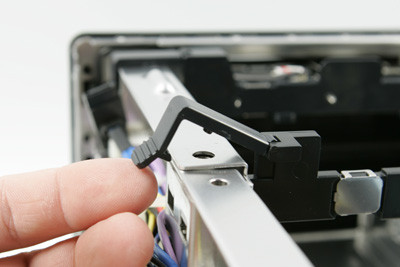

Az alapok ugyan megmaradtak, hiszen a tökéleteset kár megbolygatni, lecserélni, de az egész mini-PC most már valóban teljesen szerszámok nélkül szerelhető (jó, jó, ott a CPU hűtőrendszere, de azt ne számítsuk bele most). A meghajtók keretét két, pöcök tartotta keresztlemez rögzíti – bombabiztosan.

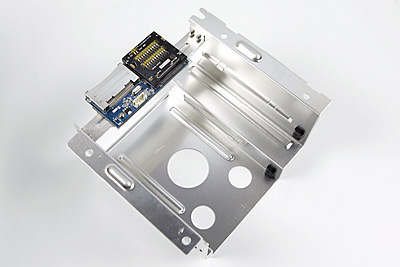

Kártyaolvasóval egybeépített keret a meghajtóknak
Ezek a kereszttartók nemcsak a keret rögzítéséért felelnek, hanem a mellékelt szerelvényekkel akár merevlemezt is szerelhetünk az optikai meghajtó fölé.

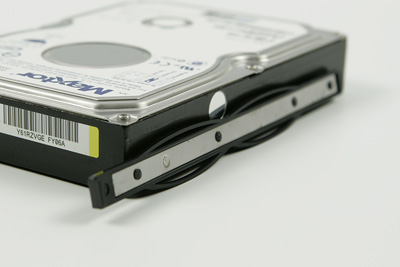

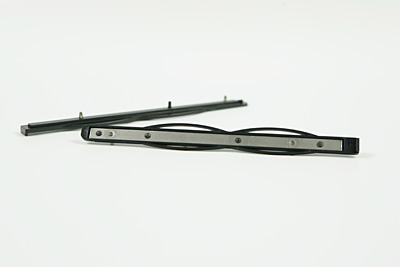

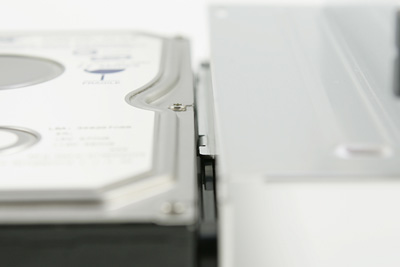

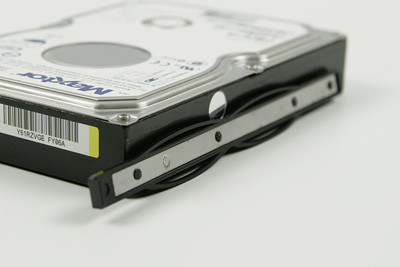

Az elsődleges HDD rögzítése

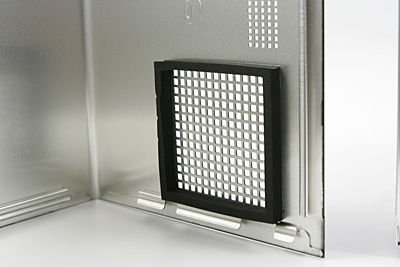

Az SD31P belterét a hatékony hűtőrendszer határozza meg. A CPU hűtője, amely fő része ennek, egyik oldalról beszippantja a hideg levegőt, majd a másik oldalon kilöki a forrót. A gépház takarólemezének oldalsó légnyílása külön szigeteléssel rendelkezik, így téve optimálissá a légáramlatot.

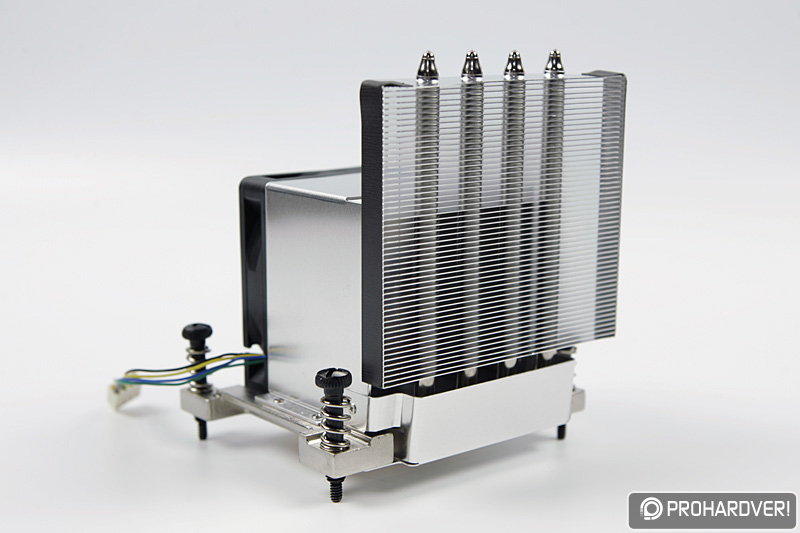

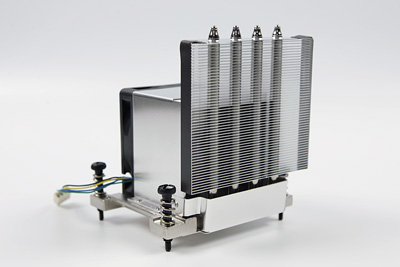

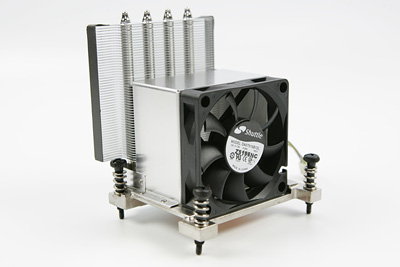

Maga a processzorhűtő így tehát több részből áll: nagy ventilátor, borda, hőcsövek, légterelő(k).

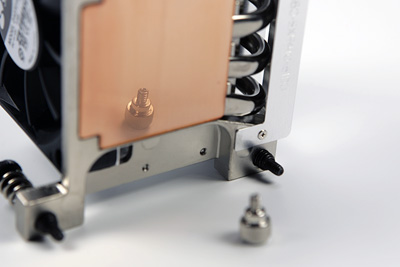

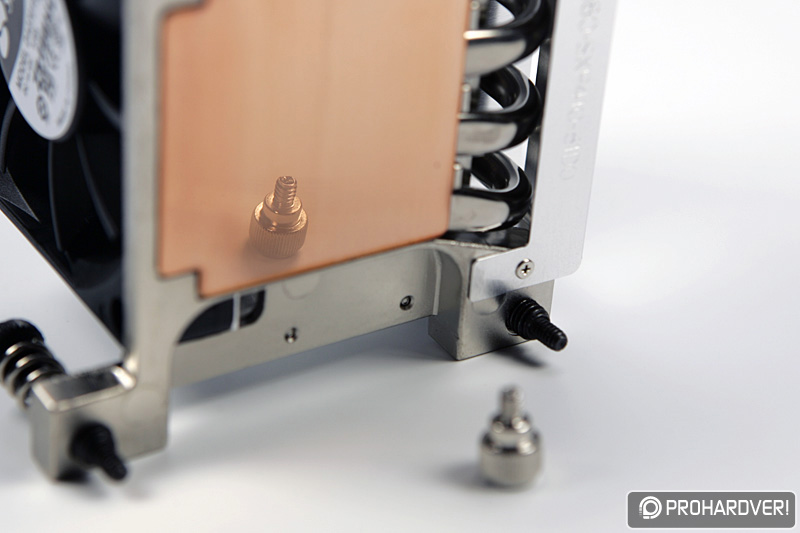

A processzor hűtőjének hőátvevő talpa rézből készült, igényesen csiszolt, sima a felülete. A hideg levegő beáramlását egy fekete műanyag lemez tereli a megfelelő mederbe. Az egész így működik:
Forrás: www.shuttle.com

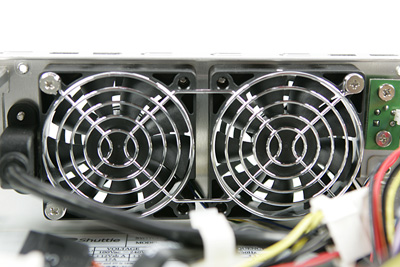

A két hátsó ventilátor a táp fölött

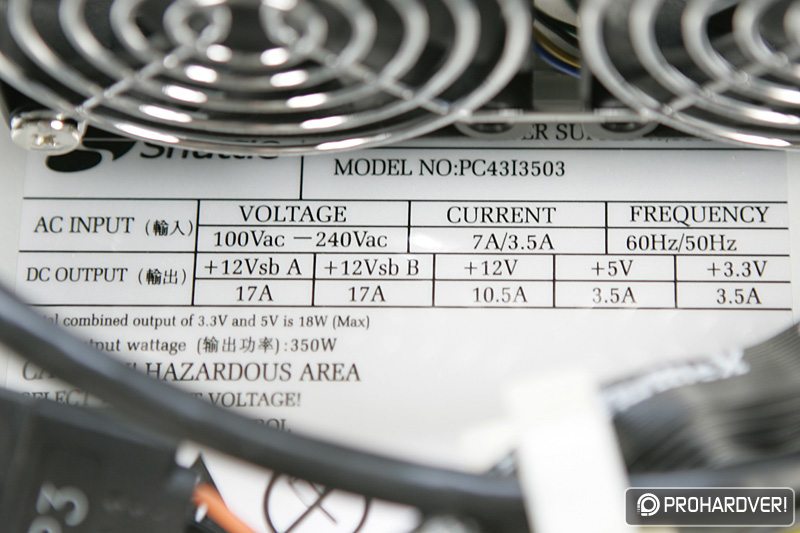

A 350 watt névleges teljesítménnyel bíró tápegység természetesen rendelkezik a kor követelményeit kielégítően SATA- és PCI Express videokártya-tápcsatlakozókkal. És ezekre szükség is van, hiszen a PCI Express x16 sínbe akár egy NVIDIA GeForce 7800 GTX is befér!

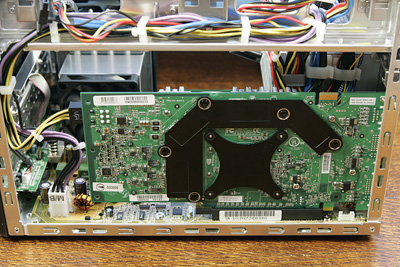

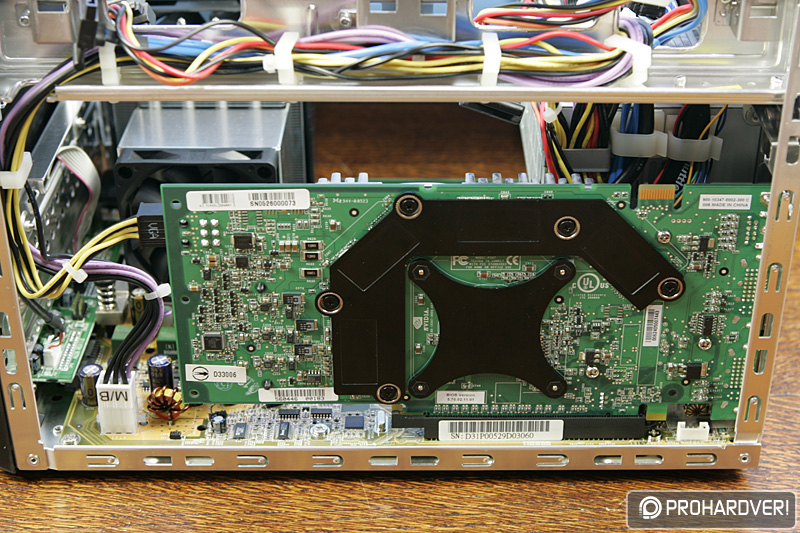

NVIDIA 7800GTX inside
Ugyan némi kompromisszummal (a légterelő, fekete műanyaglemez nem fért már be a CPU-cooler mögé), de az egyik leghosszabb videokártya könnyedén beszerelhető a Shuttle XPC SD31P mini-PC-jébe! És, a rémhírekkel ellentétben, a 3,4 GHz-es Pentium 4 és a 7800 GTX kombó tökéletesen muzsikál egy 350 wattos táppal.

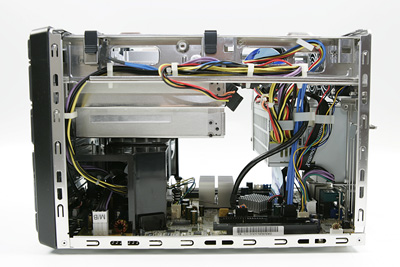

A kártyák rögzítése nem lett tökéletes, hiszen a fedőlemez, amely rögzíti a kártyákat a két foglalatnál, közös, azaz egy VGA-cserénél nemcsak a videokártyát rögzítő csavart, hanem a szomszéd kártyáét is ki kell csavarozni. Kövér jó pont azonban, hogy a gyártó előre bekábelezte az egész gépet, így nem kell sem IDE-, sem SATA-, sem floppyvezetékek elrendezésével bíbelődni.
