Tiszta energia: be quiet! Pure Power 10 CM 600W

Külső, tartozékok

Az idei év februárjában jelentette be a be quiet!, hogy megújítja a házon belül olcsónak tartott, de a belépő szintnél valamivel feljebb pozicionált Pure Power tápszériáját, ami széles körben szolgálja ki az igényeket, hiszen a kínálat 300 wattól egészen 700 wattig terjed, így az átlag számára bőségesen elegendő. A kategóriának megfelelően a hatásfok a 80 Plus érvényes besorolása szerint a 300 és 350 wattos kiadások esetében bronz, míg a 400 és efeletti összteljesítményűeknél Silver - más szóval az utóbbiak a 20 és 100 százalékos terheléstartományban 87-90 százalékos hatásfokkal dolgoznak. Szintén a 400 wattos és efeletti kiadásokból a hagyományos, fix kábelezés mellett készülnek félmoduláris változatok is, ezeket pedig a CM betűk (a Cable Management rövidítéseként) jelzik a dobozon. A tesztre beérkezett modell is CM típusú, 600 watt összteljesítmény leadására képes, azaz a sorozaton belül egy feljebb pozicionált modell.

[+]

Az eddig leírtak igazak voltak az előző generációs, 9-es számozást viselő Pure Power tápegységekre is, tehát adja magát a kérdés, hogy az új, immáron 10-es Pure Power mivel több, mint az előd? Nos, nem sok minden változott, a módosításokat nagyítóval kell keresni. Az egyik újdonság, hogy reszeltek a ventilátoron, ezáltal működése még halkabb lett, míg a másik, hogy a 400 wattos összteljesítménytől már DC-DC átalakítást használnak, melynek lényegéről egyébként hosszabban írtunk tudástárunkban.

[+]

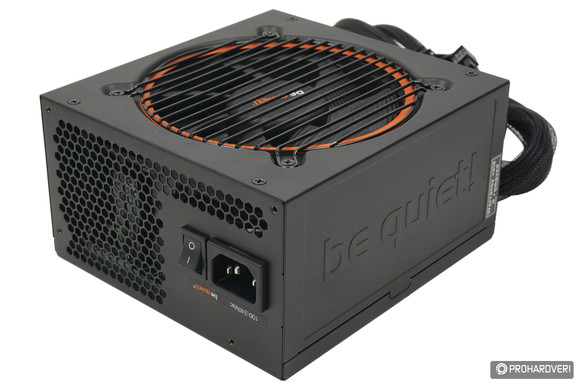

Ez talán nem tűnik soknak, de erre valahol számítani lehetett, hiszen a tápok terén mostanság legfeljebb hatásfokban lehet előre lépegetni (mondjuk a kis teljesítményűek esetében épp ideje lenne feljebb kúszni), technológiai szempontból egy ideje nincs különösebb változás. A gyártó azonban ezúttal a külsőhöz sem nyúlt hozzá, a Pure Power 9 és 10 egymás mellé helyezve könnyen összetéveszthető, csak a matrica árulja el melyik-melyik. Apropó matrica, lássuk is, mit tud a 600 wattos kiadás!

[+]

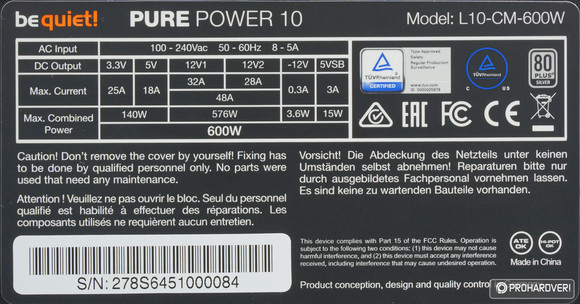

A 12 voltos ágat két részre bontották, terhelhetőségük 32 és 28 amper, kombinálva 48 amper, ami 576 watt teljesítményt jelent. Mivel belépő szintű tápról beszélünk, nincs semmiféle trükk, extra, OC kapcsoló, miegymás, amivel a két ágat közösíteni lehetne. A 3,3 és 5 voltos ágak 25 és 18 amper áramerősséggel terhelhetőek, ez kombináltan 140 wattot jelent. A hatásfok - mint említettük - 80 Plus Silver, ami messze nem csúcs, de legalább nem bronz, mint sok gyártó belépő tápjánál.

[+]

Extrák tekintetében eléggé karcsú a felhozatal, pár kábelkötegelőt leszámítva gyakorlatilag nem is jár hozzá semmi.

[+]

Az 550 milliméter hosszú 20+4 tűs alaplapi kábelkorbács, illetve a két darab 4 tűs CPU tápcsatlakozó 610 milliméteres kábelkorbácsa közvetlenül az tápegységből jön, fixen beforrasztva, a többi kábel viszont modulárisan illeszthető a hátlapi aljzatokba. Ilyen például a két darab 500 milliméter hosszú PCIe tápkábel, aminek végein 2-2 6+2 tűs PCIe tápcsatlakozó kapott helyet, tehát összesen 4 darabból gazdálkodhat a gép összeszerelője. Ezenfelül további kábelekből válogathatunk: egyik kötegen három SATA konnektor, a másikon egy SATA és két IDE merevlemezeknek vagy egyéb perifériáknak való 4 tűs konnektor található, de kapunk még egy vegyes köteget is, amelyen két darab SATA, egy darab 4 tűs és egy floppy tápcsatlakozó fityeg. Ezek mindegyikén az első konnektor pont 500 milliméter távolságra van a tápegységbe illeszkedő aljzattól, és sorban a további csatlakozók 150 milliméteres szakaszonként követik egymást.

Belső elemzés

A be quiet! változatlanul 120 milliméter átmérőjű, csúszócsapágyas, barázdált lapátos ventilátort szerel a Pure Powerbe, ami a BQ QF1-12025-MS jelzést viseli, egyébként vélhetően Yate Loon gyártmány. A ráírt adatok szerint 12 volton 0,3 ampert vesz fel, maximális fordulatszáma pedig 1800 rpm.

[+]

Érdekesség, hogy a vállalat a Pure Power 9-nél halkabb működést ígér, konkrétan a specifikációkban 20/50/100%-os terhelés mellett 11,2/12,5/23,6 dB(A) zajterhelést adnak meg, míg az előző generációs 600 wattos esetében 11,3/12,6/25,1 dB(A) adatok szerepelnek. Mindez annak fényében, hogy a két szériában a ventilátor teljesen egyforma, csak úgy lehetséges, hogy a vezérlésen módosítottak valamelyest.

[+]

A Pure Power sorozat elektronikája az OEM partnertől érkezik, konkrétan továbbra is FSP gyártmány, sőt az összeszerelés is ott zajlik, ahogy arról korábbi gyárlátogatásunk alkalmával megbizonyosodhattunk. A belső, azaz az elektronika kísértetiesen hasonlít az FSP Raider II belsejéhez, de nem 100%-ban ugyanolyan, tehát a be quiet!-é egy módosított változat. Ránézésre amúgy letisztult, nincs túlzsúfolva, meglehetősen szellős, minden stabilan rögzítve, ragasztva, csomagolva, zsugorcsövezve.

[+]

Az alkatrészek közül a kondenzátorokat mind a primer, mind pedig a szekunder körön a Teapo szállította. A primer kör "kéménye" 85 °C-ra van hitelesítve, a kábelek sűrűje alatt található szekunder körön lévő szűrőkondenzátorok pedig a 105 °C-ot is bírják. Nem látszik ugyan, de a moduláris panelen is vannak kondenzátorok, ezek viszont már szilárdelektrolitosak, Capxon gyártmányúak. A PWM vezérlés az FSP sajátja, 6600-as és 6601-es IC-k látják el ezt a feladatot, míg a védelemért a szekunder kör mellé állított kis NYÁK-ra elbújtatott, de jól bevált Weltrend WT7527 felel. Ha már védelem, említsük meg, a gyártó több ilyet felsorol (OCP, OVP, UVP, SCP, OTP és OPP) weboldalán, viszont SIP-ről sehol sem tesz említést, még a drágább tápoknál sem. A helyzet jelen esetben az, hogy a tranziens szűrést végző tekercsek, X és Y kondenzátorok mellett valóban nincs MOV, ami nem katasztrófa, de biztonság kedvéért nem ártana - megjegyeznénk, hogy filléres tételről van szó, a drágább Straight Power és Dark Powerben is van. MOSFET-ből többfélét találunk, feladattól függően az Infineon 060N03L és 040N03L, CET CEF03N8 és JCS18N50FH jelű alkatrészeket látunk.

Próba, értékelés

A be quiet! Pure Power 10-et két másik táppal vetettük össze, a 80 Plus Gold besorolású FSP Hydro X 650-nel, illetve egy régebbi, még 80 Plus Bronze hatásfokú Cooler Master Silent Pro M600-zal, így a 80 Plus Silver plecsnit viselő tesztalany jól illeszkedik a két modell közé. Terheléses tesztünkre a szokásos őskövület gépünket vetettük be, ami tökéletes arra, hogy szimulálja egy mai modern konfiguráció energiaigényét 60, 240 és 420 wattos fogyasztásnál. Ezek az értékek egy egy VGA-s, közép-felsőkategóriás modern gép nyugalmi, teljes terheléses és közepesen komoly tuningos fogyasztásszintjének felelnek meg.

Tesztkonfiguráció

• Intel Core 2 Extreme QX6700 @ 3,33 GHz, 1,45 V processzor
• Asus P5E3 Deluxe alaplap
• 2 x 1024 MB Samsung DDR3-1333 memória
• Asus Radeon HD 4890 videokártya
• Asus Radeon HD 4870 X2 videokártya
• 400 GB-os Samsung SATA merevlemez

Táblázatunkban a konnektorból felvett fogyasztási értékek szerepelnek; azok a mennyiségek, amit a táp felvesz az elektromos hálózatból, majd megfelelő egyenárammá alakít, és a számítógépnek továbbít. Ez a folyamat veszteséggel jár, mely a modern tápoknál 10-20%-ot tesz ki, és hőenergia formájában manifesztálódik. Tehát tesztgépünk fogyasztása – vagyis a táp leadott teljesítménye – ennek megfelelő mértékben kisebb a táblázat adatainál.

A hatvan wattos terhelés egy tipikus érték a mai modern számítógépek nyugalmi fogyasztására, de ez egyben azt is jelenti, hogy mindössze 10%-os terhelést generálunk ezen a tápon. A 80 Plus ilyen alacsony terhelésre sajnos nem határoz meg hatásfok követelményt, pedig mint láthatjuk, nem ártana. Ennek nyilvánvaló oka, hogy ezen a ponton nem túl jó a hatásfok – esetünkben ez mindössze 83,3%-ot jelent. A 20%-os, azaz 120 wattnak megfelelő terhelés már sokkal izgalmasabb képet fest, itt már valóban realizálódik a minimálisan elvárt 87%, 30%-on pedig már 88,8%-nál járunk. A be quiet! promóanyagában azt írja, hogy akár a 91%-os hatásfok is elérhető, és majdnem igazuk van, 240 wattnál, tehát 40%-os terhelésnél 90,6%-ot mérhető. Tesztgépünket teljes kakaóra kapcsolva 420 wattal terhel, ez a táp kihasználtságának 70%-a, ezen a ponton pedig pontosan 90,1% a hatásfok, ami hozza a papíron jobb besorolású FSP Hydro X hatásfokát.

Nagyon rendben voltak az egyes feszültségértékek is, a referencia érték körüli ingadozás távolról sem érte el a szabvány korlátait. Ahogyan a legtöbb DC-DC tápra jellemző, alacsony terhelésen itt is a referencia értékeknél enyhén magasabb feszültségeket kaptunk, de ezek a terhelés növekedésével elkezdtek csökkenni. Szót kell még ejteni a hűtésről is, ami végig éppen hogy csak "dolgozott". A 25 fokos szobában az általunk elért legnagyobb terhelés mellett sem hallottuk a hangját a ventilátornak, csak ha teljesen közel hajoltunk, akkor lehetett némi búgást hallani, de ebből, pláne egy zárt gépházból, semmi sem fog kiszűrődni, ami pedig mégis, azt a CPU és GPU léghűtése úgyis elnyomná. Félpasszív üzemre egyébként ez a modell nem képes, de ez a látottak, azaz hallottak fényében nem probléma.

Értékelés

A be quiet Pure Power 10 CM 600 ára idehaza nagyjából 28 000 forint körül mozog, nem félmoduláris kivitelben pedig 26 000 forint, 3 év garanciával. Jelenleg nincs túl sok 80 Plus Silver minősítésű táp a piacon, főként a bronz és arany hatásfoknak megfelelő típusokkal vannak tele a boltok, és a helyzet az, hogy a kettő között árban vannak átfedések attól függően, hogy például milyen a kábelezés, vagy mely kategóriába sorolják őket. Azaz 80 Plus Gold besorolással rendelkező, fix kábeles táp 5 év garanciával már 26 000 forintért is hazavihető, de van szintén moduláris "Gold" tápegység 28 000 forintért, 3 év garanciával. Mindemellett persze nagyon nem mindegy, hogy belül egy régebbi topológiás Great Wall, vagy egy újabb, de egyelőre még ismeretlen Yue-Lin, netán egy jobb, újabb tervezésű FSP belső dolgozik. Az ár és a felszereltség tehát önmagukban nem mondanak semmit, látni kell mi van belül, és eszerint kell értékelni, dönteni.

Márpedig a tesztalany belseje jónak tűnik, noha nem csúcskategóriás alkatrészekből építkeztek (gondolunk ezalatt a másodvonalas Teapo kondenzátoraira), de a felépítés és maga az építés minősége rendben van, a beszállító pedig ismert, sőt elismert, tehát nem zsákbamacskát adnak. Véleményünk szerint a fentieket figyelembe véve az ára egyáltalán nem túlzó, de akinek csak annyi a lényeg, hogy vigye el valami a gépet, legyen olcsó és 600 wattos, de minden más mindegy, az nem ezt a tápot keresi, hiszen az minden bizonnyal talál olcsóbbat, ami megfelel majd a felállított (laza) kritériumoknak - más kérdés, hogy továbbra sem érdemes a tápon spórolni.

be quiet! Pure Power 10 CM 600W tápegység
