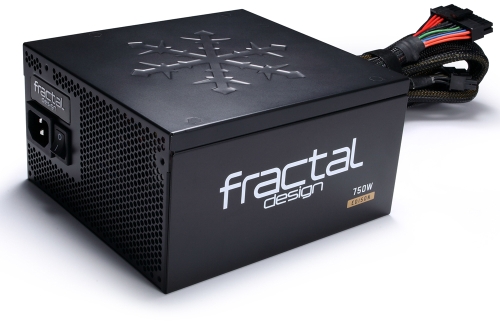

Új tápegység szériával bővül a Fractal Design felhozatala, így a meglévő Tesla, Integra és Newton elnevezést viselő modellekhez most csatlakozik a frissen bejelentett Edison M. A négyféle, 450, 550, 650 és 750 wattos teljesítményszintet képviselő, ATX 2.4/EPS 2.92 szabványnak megfelelő, félmoduláris kábelezéssel készülő áramforrások hatásfoka megfelel a 80 Plus Gold minősítésnek.
[+]
A DC-DC átalakításra alapozó, minőségi japán elektrolit és tajvani szilárdelektrolit kondenzátorokkal szerelt tápok komplett (OVP, OPP, SCP, UVP, OCP, OTP) védelmi rendszert kaptak, hűtésükről pedig egy 120 milliméter átmérőjű, hőmérséklet-vezérelt ventilátor gondoskodik. A gyártó emellett a feszültségingadozására, -hullámzására és zajra vonatkozóan is szigorúbb kereteket szabott meg az Edison M-nél, mint amit a szabvány egyébként megenged. Továbbá gondoskodtak arról, hogy a tápok a nagyobb, jellemzően alsótápos házakba is könnyedén beszerelhetőek legyenek, így az ATX12V 4+4 tűs tápcsatlakozót extra hosszúra (700 mm) vették.
[+]
A termékek egyetlen 12 voltos ágon adják le, de az egyes ágainak terhelhetőségét az alábbi táblázatok foglalják össze:
| Kimenet | +5 V | +3,3 V | +12 V | -12 V | +5 Vsb |
|---|---|---|---|---|---|
| Max. terhelés | 20 A | 20 A | 37 A | 0,3 A | 2,5 A |
Max. kombinált terhelés |
80 W | 444 W | 3,6 W | 12,5 W | |
| 450 W | |||||
| Kimenet | +5 V | +3,3 V | +12 V | -12 V | +5 Vsb |
|---|---|---|---|---|---|
| Max. terhelés | 20 A | 20 A | 45 A | 0,3 A | 2,5 A |
Max. kombinált terhelés |
100 W | 540 W | 3,6 W | 12,5 W | |
| 550 W | |||||
| Kimenet | +5 V | +3,3 V | +12 V | -12 V | +5 Vsb |
|---|---|---|---|---|---|
| Max. terhelés | 20 A | 20 A | 54 A | 0,3 A | 2,5 A |
Max. kombinált terhelés |
100 W | 648 W | 3,6 W | 12,5 W | |
| 650 W | |||||
| Kimenet | +5 V | +3,3 V | +12 V | -12 V | +5 Vsb |
|---|---|---|---|---|---|
| Max. terhelés | 20 A | 20 A | 62 A | 0,3 A | 2,5 A |
Max. kombinált terhelés |
100 W | 744 W | 3,6 W | 12,5 W | |
| 750 W | |||||
A félmoduláris felépítésű tápegységek csatlakozóinak számát és típusát viszont az alábbi táblázat részletezi:
| Tápegység típusa: | Edison M 450W | Edison M 550W | Edison M 650W | Edison M 750W |
|---|---|---|---|---|
| Főcsatlakozó | 20+4 tűs | 20+4 tűs | 20+4 tűs | 20+4 tűs |
| ATX 12V | 4+4 tűs | 4+4 tűs | 4+4 tűs | 4+4 tűs/8 tűs |
| Floppy | 0 | 0 | 0 |
0 |
| Periféria | 5 |
5 | 5 | 5 |
| SATA | 6 | 6 | 8 | 10 |
| PCI Express (6+2 tűs) | 2 | 4 | 6 | 6 |
[+]
A Fractal Design Edison M sorozat 450, 550, 650 és 750 wattos tagjai 5 év garanciával a teljesítmény növekvő sorrendjében 80, 90, 100 és 110 euróba fognak kerülni.
